Tunneldetektor METRON 05 D
Der Tunneldetektor METRON 05 D dient zur Detektion von Metallpartikeln auf dem Förderband. Dieser ausklappbare Tunneldetektor kann außer auf dem Förderband auch am Vibrationsaufgeber oder an der Materialrutsche installiert werden. Sein Vorteil ist die Tatsache, dass er in zwei Teile getrennt werden kann und deswegen an der Förderanlage leicht zu installiert ist, ohne dass der Band unterbrochen werden muss.
Dank seines günstigen Preises gehört METRON 50 D zu den am meisten eingesetzten Tunneldetektoren.
Hauptvorteile eines Tunnel-Metalldetektors
- Abnehmbarer Metalldetektor zum Installieren auf einem Förderband, Vibrospeiser oder einer Materialrutsche.
- Detektiert alle losen und auch im Material verborgenen Metalle.
- Zuverlässige und in der Praxis erprobte Technologie.
- Eine Investition, die wertvolle Maschinenanlage vor Metalleindringung schützt.
- Hohe Erkennungsgenauigkeit auch in rauen Industriebedingungen.
- Schnelle und einfache Montage
Tunneldetektor METRON 05 D ist:
- Verlässlich – was seine Effizienz und die Metalldetektion angeht
- Widerstandsfähig – angesichts der Technologie und der Leistung
- Einfach - angesichts der Installation und Bedienung
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Optionszubehör
Die Detektoren METRON 05 D können wir mit einer breiten Auswahl an Optionszubehör liefern:
- Warnsysteme – Warnleuchte, Signalhorn
- Möglichkeit des Remote-Resets der Anlage
- Bedienung der Förderanlage – Richtungswechsel der Förderanlage
- Visuelle Markierung der Kontaminanten – farbige Markierung
- Aussortierung der Kontaminanten – Pusher, Freifall-Einrichtung , Ausschneiden des kontaminierten Materials
- SW-Modifikationen nach Ihrem Wunsch – Datenübertragung, spezifische Kontrolloperationen
Spezielle Ausführung
Haben Sie spezielle Wünsche in Bezug auf die Ausführung des Detektors? Die üblichsten Wünsche sind:
- Der Detektionskopf und der Steuerschrank in rostfreier Edelstahlausführung
- Schutzart IP 65
- Farbausführung nach dem Wunsch
- Spezielle Stromversorgung, Endanschlüsse usw.
- Variante für den Einsatz bei hohen Temperaturen
- Alutron-Version – keine falschen Signale infolge der metallisierten Folie – Patent Nr. 4342826

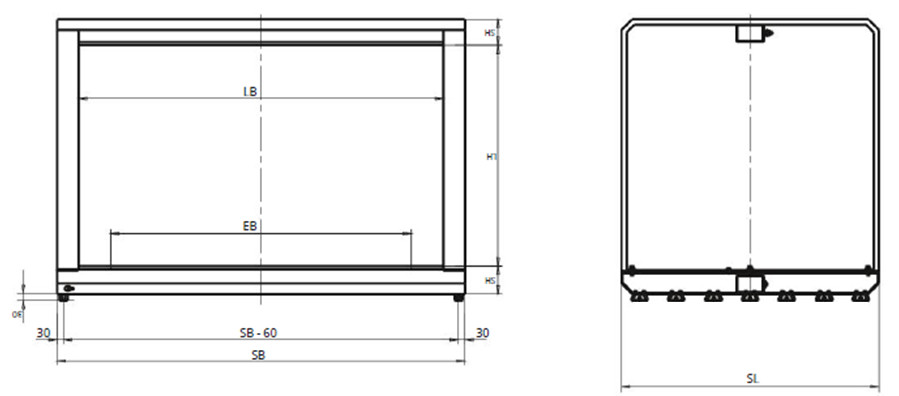

Abmessungen
| LH: Durchlasshöhe (mm) | EB: Detektionsbereich (mm) | LB: Durchlassbreite (mm) | SH: Stärke | SL: Detektorlänge (mm) | SB: Detektorbreite (mm) |
|---|---|---|---|---|---|
| 200 | Wählbar | EB + 220 | 115 | 400 | LB + 200 |
| 300 | Wählbar | EB + 220 | 115 | 500 | LB + 200 |
| 400 | Wählbar | EB + 240 | 115 | 600 | LB + 200 |
| 500 | Wählbar | EB + 240 | 115 | 700 | LB + 200 |
| 600 | Wählbar | EB + 240 | 115 | 750 | LB + 200 |
| 700 | Wählbar | EB + 280 | 115 | 800 | LB + 200 |
| 800 | Wählbar | EB + 280 | 120 | 850 | LB + 200 |
| 900 | Wählbar | EB + 280 | 120 | 900 | LB + 200 |
| 1000 | Wählbar | EB + 280 | 120 | 1000 | LB + 200 |
| > 1000 | Wählbar | EB + 300 | 120 | 1200 | LB + 200 |
Metallfreie Zone – MFZ
Für die richtige Funktion der Metalldetektoren ist es unerlässlich, dass sich in der unmittelbaren Nähe der Öffnung des Detektors weder unbewegliche (etwa die Konstruktion oder Deckel des Transportbandes) noch bewegliche Metalle (etwa die Walzen des Förderbandes) befinden. Deshalb wird bei jedem Detektor die MFZ definiert, innerhalb deren keine beweglichen sowie unbeweglichen Metalle vorkommen dürfen. Die Öffnung soll dann in der Mitte der metallfreien Zone liegen. Indem Sie bei der Installierung des Detektors die MFZ einhalten, vermeiden Sie falsche Signale und somit die falsche Aussortierung der Produkte, Sie tragen so zur richtigen Funktion des Detektors bei.
Kontaktieren Sie uns – wir helfen Ihnen bei der Berechnung der MFZ für bewegliche sowie unbewegliche Metalle.
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa den Durchlassmaßen (je niedriger die Durchlasshöhe, desto höher die Empfindlichkeit des Detektors), der Förderbandgeschwindigkeit, der Produktdichte, -temperatur, -feuchtigkeit usw.
Damit wir den richtigen Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Zwecke wählen, empfehlen wir Ihnen, einen Test mit Ihrem Material durchzuführen. Dieser Test wird von uns kostenlos vorgenommen. Bitte kontaktieren Sie uns, wir vereinbaren die Einzelheiten des Tests sowie die Zusendung der Stichprobe von Ihrem Material.

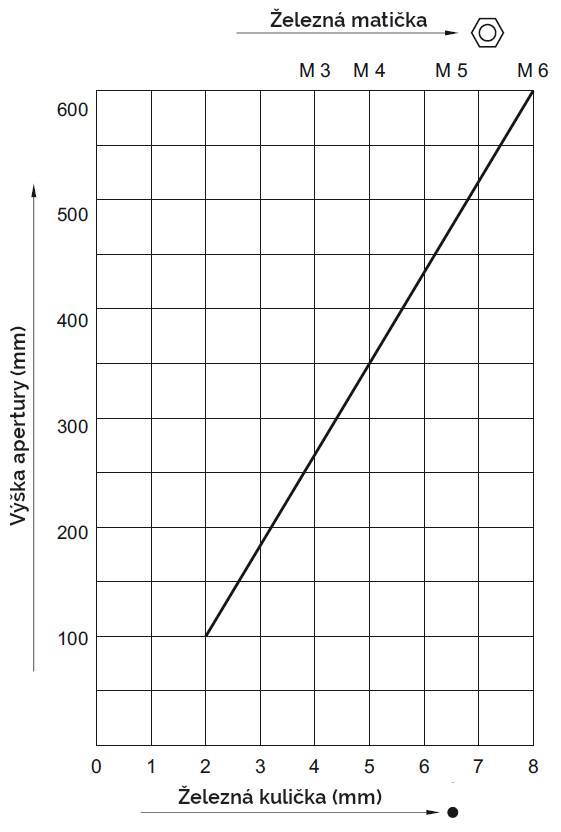

Der Empfindlichkeitsdiagramm bei METRON 05 D gilt für LB 1,5 x LH
Steuereinheit AMD 05
Eine effiziente Steuereinheit ist für das Funktionieren jedes Detektors grundlegend. Unsere Steuereinheit wurde mit dem Akzent auf die hohe Verarbeitungsqualität sowie auf die Qualität der Komponenten konstruiert.
Das Resultat ist eine stabile Steuereinheit, die eine Reihe von Funktionen besitzt (im Folgenden wird nur eine Auswahl angeführt):
- Automatische Produkteinstellung mit Unterdrückung des Störsignals sowie einer automatischen Empfindlichkeitskalibrierung
- Digitale Signalfiltration – maximale Stabilität im anspruchsvollen Umfeld
- Monitoring des richtigen Funktionierens der Systeme
- Berührungssteuerung – modernes Design
- Einfache 4-Tasten-Bedienung, intuitiv – für die Detektorbedienung grundlegend
- 5-Zeilen LCD
- Die Möglichkeit, die Einstellungen für bis zu 500 Produkte abzuspeichern
- Die Möglichkeit des Fernzugriffs – Diagnostik, Parameteränderung, SW- Aktualisierung
Umfang der Lieferung
Die Lieferung des Detektor METRON 05 D besteht aus:
- Detektionskopf
- Steuereinheit
- Verbindungskabel
- Bedienungsanweisung
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Strombedarf: max. 50 W
- Schutzart: IP 54
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 – 95 % (ohne Kondensation)
- Maximale Bandgeschwindigkeit des Förderbandes, bei der die Metallpartikel sicher erkannt werden: 30 m/s (höhere Bandgeschwindigkeit auf Anfrage möglich).
- Stromkabel: 1,8 m mit Stecker
