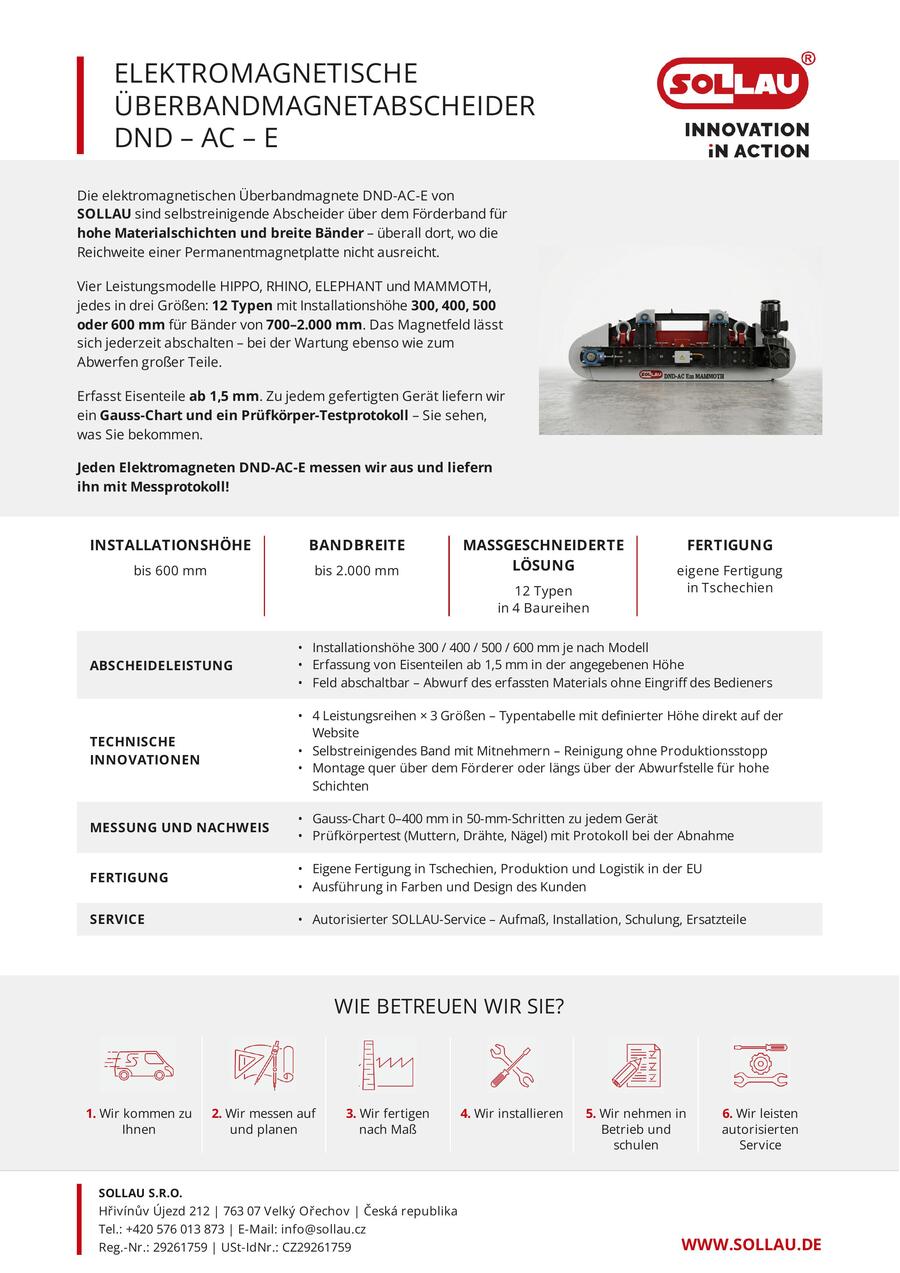

Vorteile des Elektromagneten DND-AC E

  • Automatische Reinigung ohne Unterbrechung des Materialflusses
  • Arbeitsabstand bis 1000 mm
  • Modelle mit Luft- und Ölkühlung
  • Netzanschluss: 415 V auch für Spannung 400 und 380 V geeignet
  • Leistungsaufnahme des Magneten: von 0,6 bis 34 kW
  • Bandgeschwindigkeit des Förderbandes: max. 5 m/s
  • Umfangreiches Optionszubehör (hitze- und abriebbeständige Bänder, Schutz gegen elektrostatische Entladungen)
  • Permanenter Austragspol für magnetische Abdeckung von bis zu 3000 mm

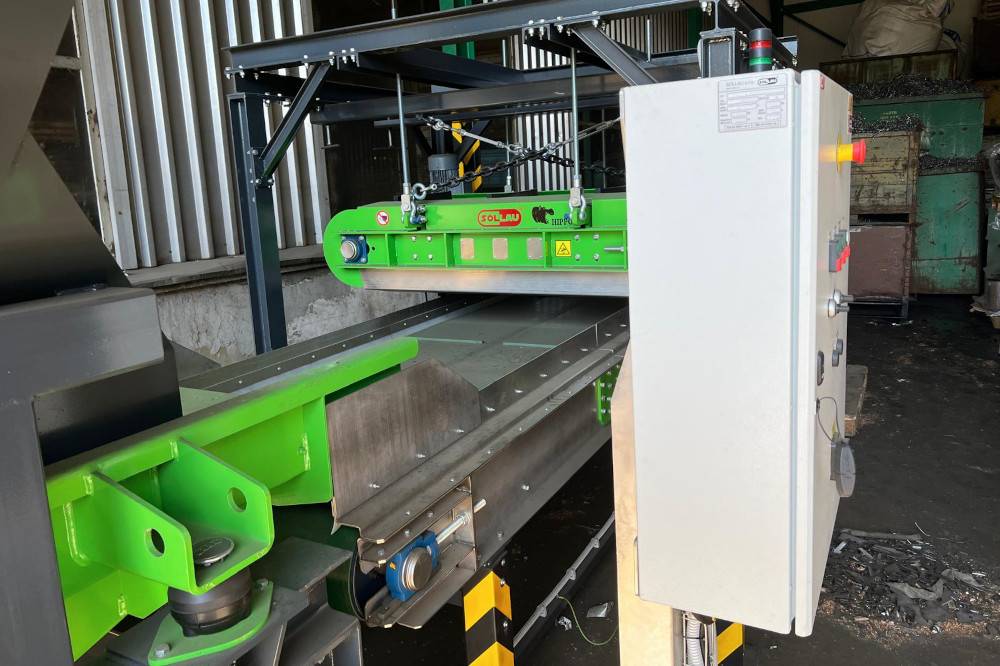

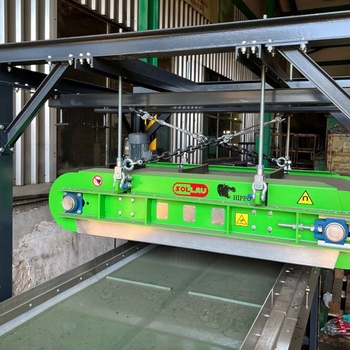

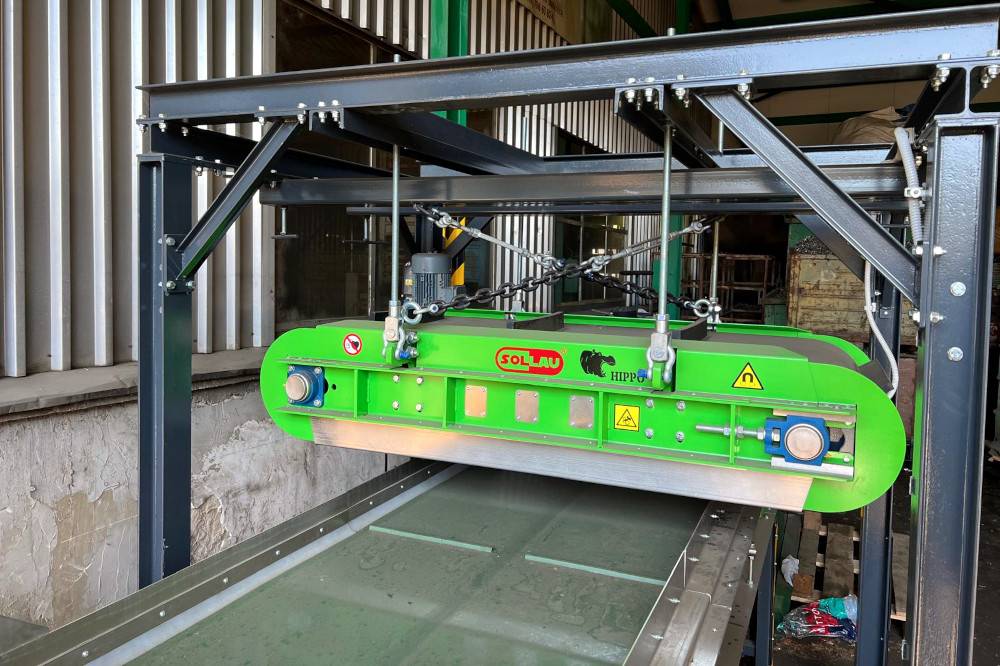

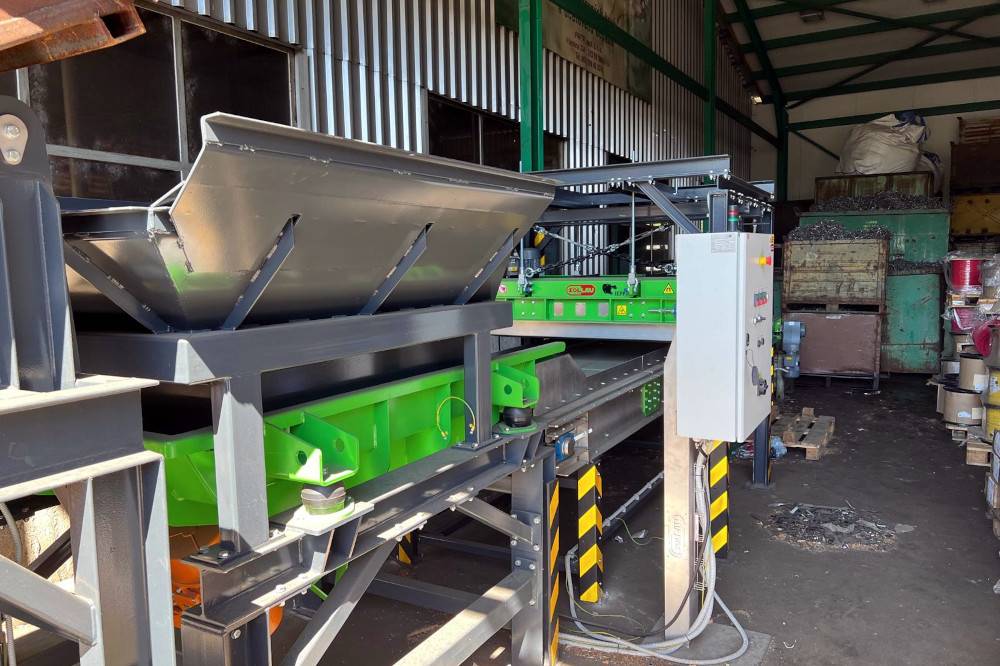

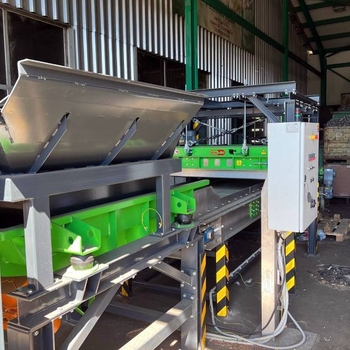

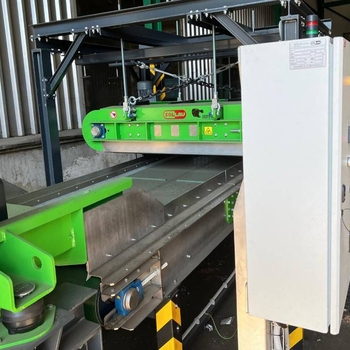

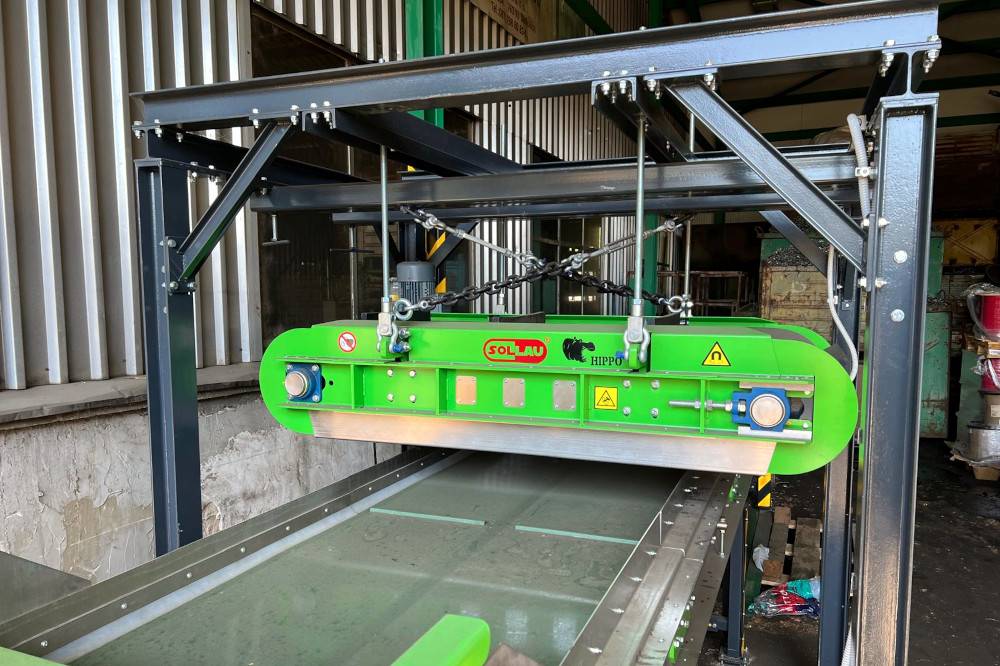

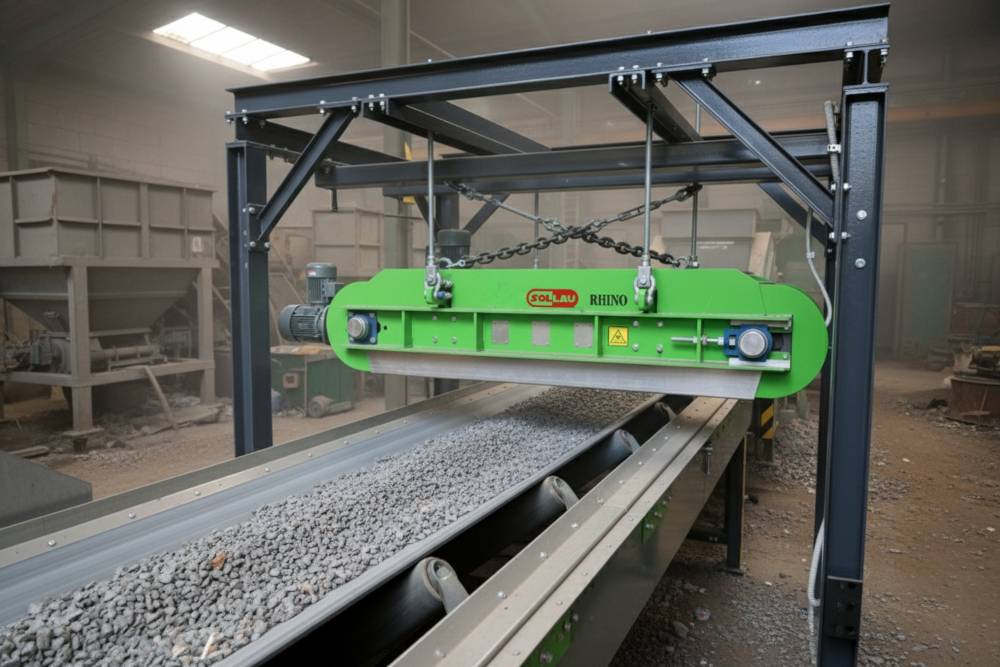

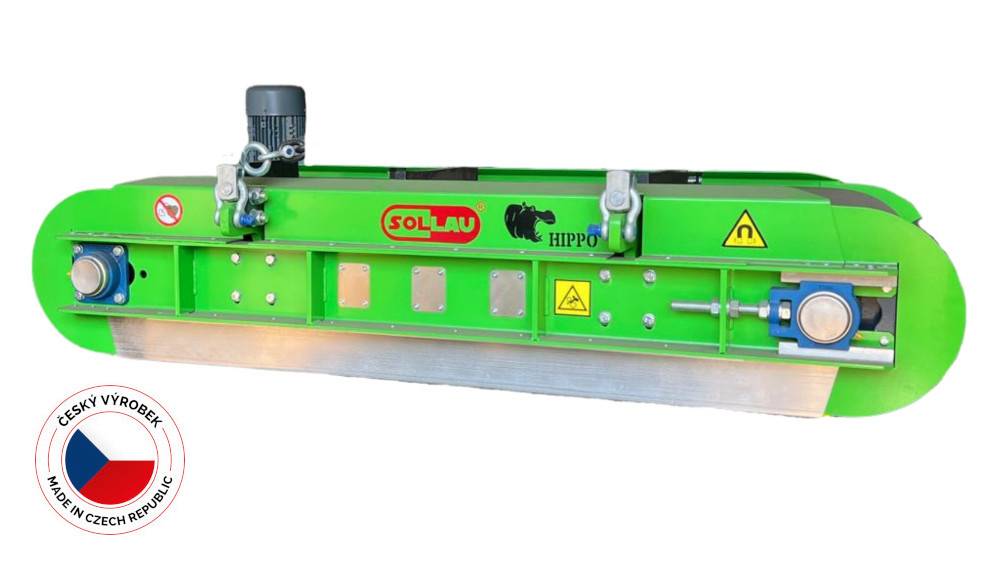

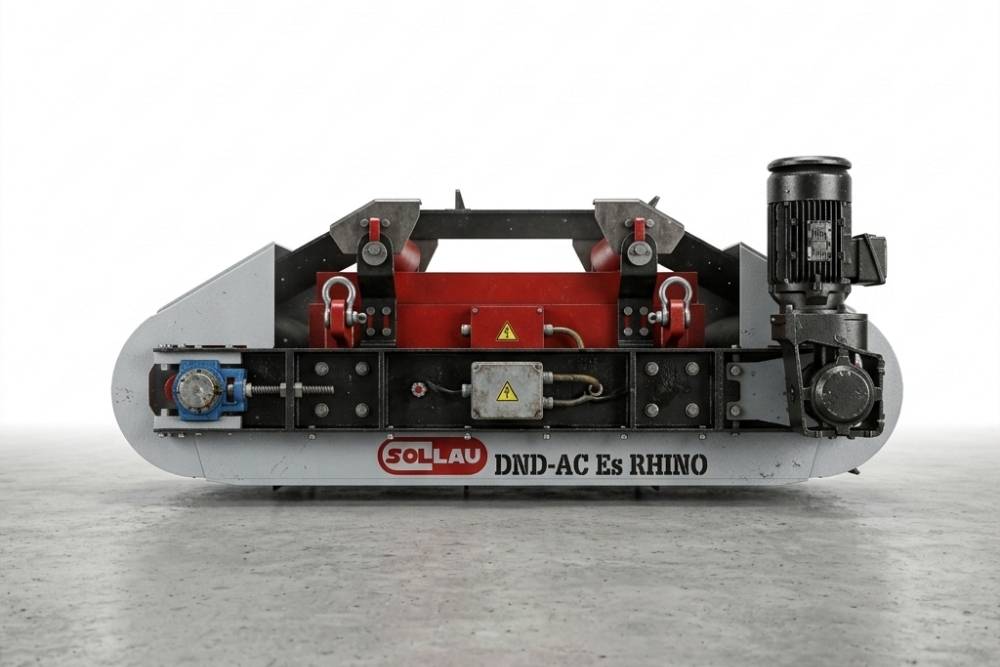

Elektromagnetischer Überbandmagnetabscheider DND-AC E

Der elektromagnetische Überbandmagnet mit automatischer Reinigung wird über dem Förderband installiert und ermöglicht eine einfache und schnelle Trennung von magnetischen Partikeln aus dem Fördergut. Dieser Abscheider wird v.a. in Anwendungen mit hohem Vorkommen von ferromagnetischen Partikeln eingesetzt, wo eine Abscheidung mit manueller Reinigung infolge ihrer hohen Verunreinigung nicht geeignet wäre. Im Vergleich zu permanenten Überbandmagnetabscheider ist das Magnetfeld von elektromagnetischen Platten wesentlich stärker und tiefer. Die elektromagnetischen Magnetabscheider eignen sich hervorragend für das Auffangen von formproblematischen Teilen (etwa Schrauben, Mütter, Kugeln usw.) und von schwereren Eisenteilen.

Das extremstarke elektromagnetische Feld sorgt auch für die Trennung von ferromagnetischen Partikeln, die sich unter einer höheren Schicht des Förderstromes befinden. Der Elektromagnet ist ferner eine ausschließliche Lösung für Applikationen, bei denen es – etwa aus Betriebs- oder Wartungsgründen nötig ist - das Magnetfeld zu deaktivieren (was der permanente Magnet nicht ermöglicht).

Beiträge der Separator-Anwendung

  • gereinigtes Material (ohne ferromagnetische Verunreinigungen)
  • permanenter Schutz technologischer Anlagen
  • kontinuierlicher Produktionsbetrieb
  • automatische Reinigung ohne Unterbrechung des Materialflusses
  • Minimierung des Bedienungsaufwands und Kosten durch Produktionsausfälle

Comparison of electromagnetic suspension plates with automatic cleaning

  Crossbelt installation Inline installation
  DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
DND-AC
E-conomic
DND-AC
E-fficient
DND-AC
E-xtreme
Customer belt Min. width [mm] 1000 500 500   500 500
Max. width [mm] 1500 2000 2000 1000 2000 2000
Max. speed [m/s] 2 5 5 2,5 4 4
Ferrous objects Min. weight [kg] 0,05 0,05 0,05 0,05 0,05 0,05
Max. weight [kg] 15 20 20 20 25 25
Min. size M18nut / M16x16bolt
Max. size not defined
Magnet Input Watts Min. [kW] 4,86 0,6 1 4,86 0,6 1
Max. [kW] 6,99 12 34 6,99 12 34
Machine weight Min. [t] 2,014 0,22 0,16 2,014 0,22 0,16
Max. [t] 2,821 8 29 2,821 8 29
Main supply Standard [V] 415-3-50
Optional [V] as to customer requirement


Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

Konstruktion des Magnetabscheiders

Die Basis des Elektro-Magnetabscheiders bildet eine elektromagnetische Einheit im Metallrahmen zur Erzeugung des Magnetfeldes. Der Magnetabscheider ist mit einer eigenen Förderanlage mit 2 oder 4 Förderwalzen versehen.

Steuerungsschrank mit Transformator und Gleichrichter

Der Steuerschrank dient zur Bedienung des Magnetabscheiders. Der Transformator und der Gleichrichter sorgen für die richtige Stromspeisung der ganzen Anlage (entsprechend der Konstruktion des Elektromagnets, der Umgebungstemperatur, der Eintrittsspannung usw.).

Konstruktion des Transformators und Gleichrichters

  • Geschweißter Stahlschrank mit Gehäuse IP 65
  • Der Ölstandanzeiger befindet sich an der Vorderseite des Behälters (bei den Versionen mit Ölkühlung).
  • Der Transformator ist mit doppelter Windung versehen, laut Norm BS EN 60076.
  • Der Gleichrichter entspricht den Parametern, laut Norm BS 4417 ABCD.
  • Überspannungsschutz mittels Schutzdioden durch schnell wirkende Halbleitersicherungen

DND-AC E-conomic

Elektromagnetischer Überbandmagnetabscheider  DND-AC E-conomic

  • Ideal für die Applikation bei mobilen Schredder- und Recyclinglinien
  • Leistung/Gewicht-Verhältnis: das stärkste Magnetfeld im Verhältnis zum Gewicht des Magnetabscheiders
  • Niedriges Gewicht
  • Niedrige Einbauhöhe
  • Kompakte Ausführung

Parameter

  • Attraktives Preis/Leistungsverhältnis
  • Netzanschluss: 415 V (auch für Spannung 400 und 380 V geeignet)
  • Magnetspeisung: von 4,86 bis 6,99 kW
  • Bandgeschwindigkeit des Förderbandes: max. 2,5 m/s
  • Ausgewählte Modelle auf Lager
  • Maximaler Arbeitsabstand: 450 mm
  • Förderbandbreite bis 1500 mm
  • Luftgekühlte Ausführung

DND-AC E-fficient

Elektromagnetischer Überbandmagnetabscheider  DND-AC E-fficient

  • Maximaler Arbeitsabstand: 1000 mm
  • Netzanschluss: 415 V (auch für Spannung 400 und 380 V geeignet)
  • Magnetspeisung: von 0,6 bis 12 kW
  • Bandgeschwindigkeit des Förderbandes:  max. 5 m/s
  • Förderbandbreite bis 2000 mm (und mit einem permanenten Austragspol kann die magnetische Abdeckung bis zu 3000 mm erreichen)
  • Luftgekühlte Ausführung

DND-AC E-xtreme

Elektromagnetischer Überbandmagnetabscheider  DND-AC E-xtreme

  • Maximaler Arbeitsabstand: 1000 mm
  • Netzanschluss: 415 V (auch für Spannung 400 und 380 V geeignet)
  • Magnetspeisung: von 1 bis 34 kW
  • Bandgeschwindigkeit des Förderbandes: max. 5 m/s
  • Möglichst starkes elektromagnetisches Feld über dem Förderband
  • Förderbandbreite bis 2000 mm (und mit einem permanenten Austragspol kann die magnetische Abdeckung bis zu 3000 mm erreichen)
  • Ölgekühlte Ausführung
  • Speziell konstruierte langlebige Spule



In welchen Branchen werden selbstreinigende elektromagnetische Überbandmagnete eingesetzt

Die von der Firma SOLLAU s.r.o. angebotenen elektromagnetischen Überbandmagnetabscheider mit automatischer Reinigung werden in Zusammenarbeit mit einem renommierten traditionellen europäischen Hersteller dieser Produkte gefertigt. Es handelt sich also um bewährte Magnetabscheider, die in schwierigsten Industriebereichen Einsatz finden: mobile sowie stationäre Schredder- und Sortierlinien, Müll-Sortieranlagen, Rohstoffindustrie und Bergbau, Umschlagterminale für Schüttgüter, Verarbeitung von Altholz, Bauschuttzerkleinerung und -sortierung, Abbrucharbeiten, umweltfreundliche Autowrack-Entsorgung, Glasrecycling, Gießereibetriebe, usw.
