Magnettrommel / Trommelmagnet MB
Der Trommel-Magnet ist eine Einrichtung für automatische und permanente Abscheidung von Eisenteilen aus Schüttgütern. Die Dauermagnetsysteme vereinfachen die Trennung von Eisenpartikel und dienen zur kontinuierlichen Separation von Eisenverunreinigungen (d. h., es ist nicht notwending, den Materialfluss bei der Reinigung des Magnetabscheiders zu unterbrechen). Gleichzeitig schützt die Magnettrommel die nachfolgenden Maschinen (z. B. Shredder, Mühlen, Mahlanlagen) vor Schäden.
Sie wird in der Recycling und Abfallverarbeitung sowie auch in der Lebensmittel-, Holzverarbeitungs-, Zement- oder Kalkindustrie eingesetzt.

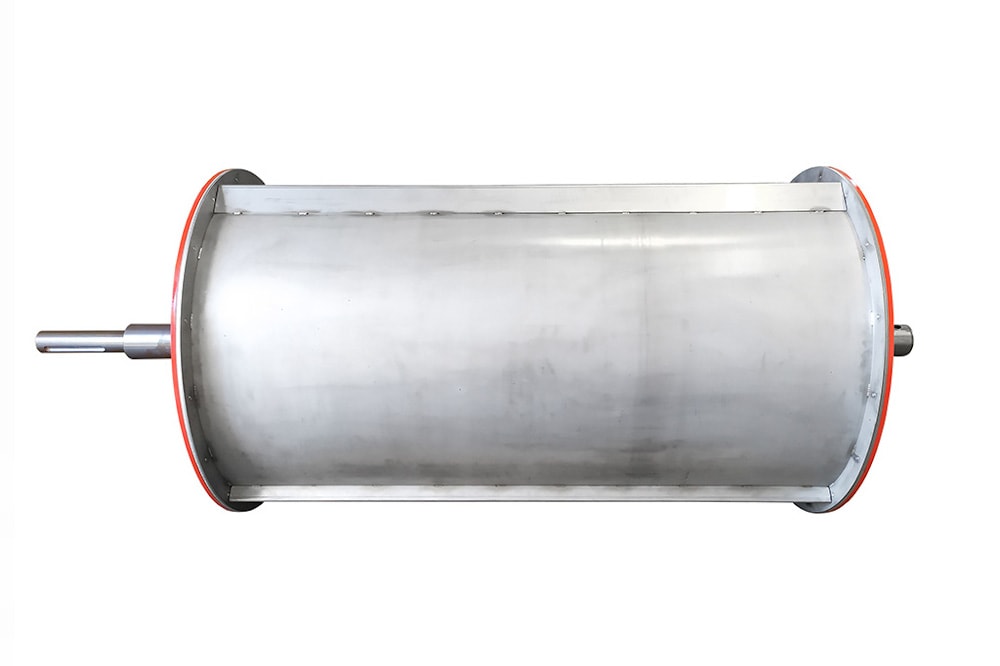

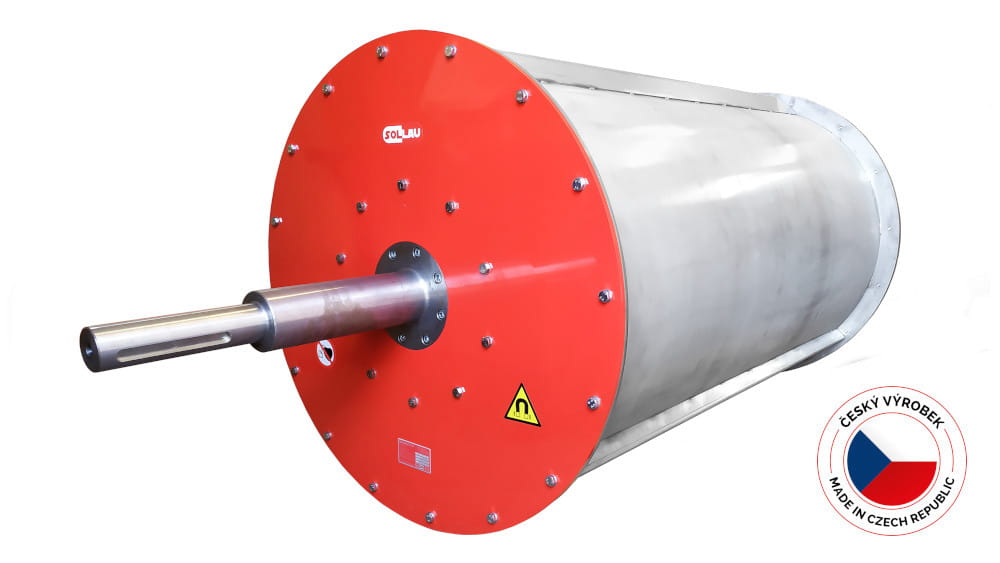

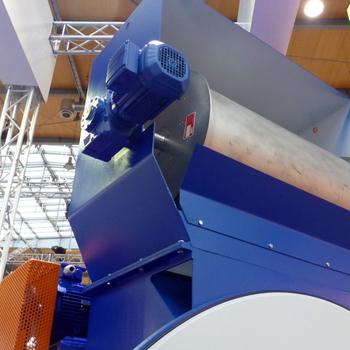

Aufbau der Magnettrommel
Die Magnettrommel besteht aus zwei Teilen:
- Magnetkern – stationär (rotiert nicht), besteht aus permanenten Magneten
- Trommelmantel – hergestellt aus Edelstahl und mit Edelstahl-Mitnehmern ausgestattet, rotiert um den Magnetkern
Das das Schüttgut wird (z. B., über eine Förderrinne) gleichmäßig verteilt und auf die sich drehende Magnettrommel gegeben. Das nicht magnetisierbare Material folgt der Schwerkraft und fällt herunter (vor der Achse der Magnettrommel). Magnetisierbare Teilchen werden von den Magneten aufgefangen, an der Trommeloberfläche festgehalten und nach hinten (über die Achse der Magnettrommel) hinausgetragen. An dieser Stelle verliert das Magnetfeld seine Wirkung und die ferromagnetischen Verunreinigungen fallen ab bzw. werden von den Edelstahl-Mitnehmern mitgerissen (die an der Trommeloberfläche zu diesem Zweck installiert sind).
SOLLAU 5 Jahre Garantie
Wir können für die Qualität unserer Magnetabscheider bürgen und geben deshalb 5 Jahre Garantie darauf! Auf unsere Magnetabscheider ist Verlass! Wir sind Spezialist im Bereich der Magnetabscheidung.
Stärke der Magnettrommel
Unterschiedliche Anwendungen erfordern unterschiedliche Haftkräfte und Stärke der Magnettrommel. Die Magnetkräfte werden durch die im Magnetkern verwendeten Magnete bestimmt.
Man unterscheidet also:
Magnettrommel mit Ferrit-Magneten (MB F)
Schwächer, sie wird zur Trennung von größeren Fremdeisenteilen eingesetzt. Eine mit Ferrit-Magneten bestückte Magnettrommel eignet sich für eine Vielzahl von Anwendungen. Ihr Vorteil ist der niedrigere Preis.Magnettrommel mit Neodym-Eisen-Bor-Magneten (MB N)
Stärker. Dank der hohen magnetischen Flussdichte (= magnetische Induktion) der verwendeten Neodym-Magnete kann diese Magnettrommel selbst sehr feine ferromagnetische Partikel abscheiden.
Unsere Experten werden Ihnen gerne (nach Erhalt von Informationen über Kapazität, Größe des abgeschiedenen Materials, Art des Materials usw.) bei der Konfiguration der Magnettrommel (Auswahl der am besten geeigneten Magneten, Größe der Trommel usw.) behilflich sein und sie werden Ihnen eine Magnettrommel empfehlen, die Ihren Anforderungen am besten entsprechen wird.

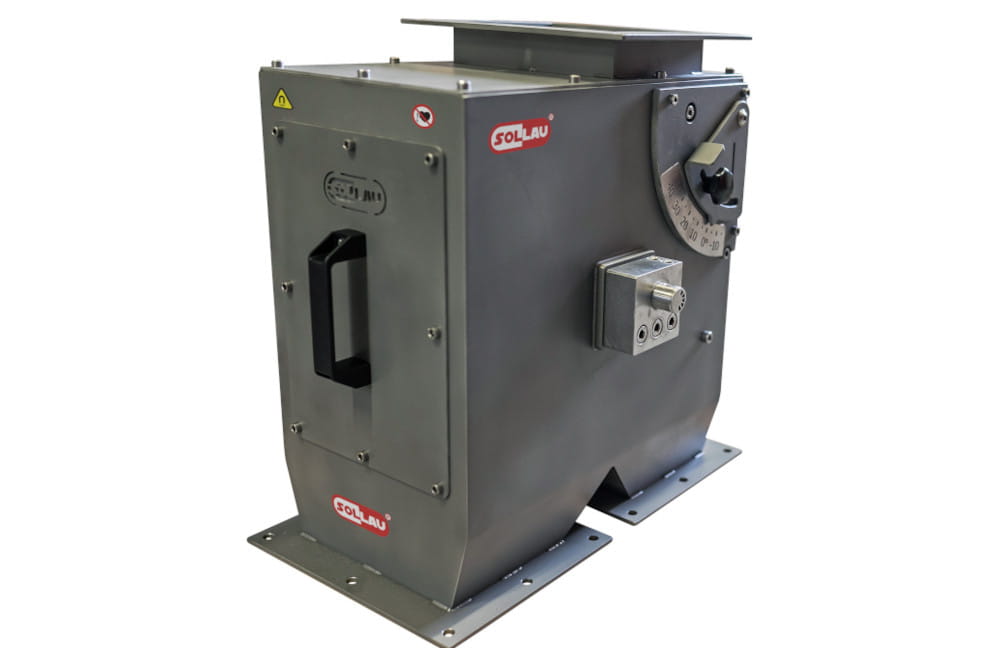

Magnettrommel im Gehäuse
Es kommt oft vor, dass der Klient die Magnettrommel modifizieren möchte, damit sie in die Rohrleitung eingebaut werden kann. Die Installierung dieser Typ von Magnettrommeln in offenen oder geschlossenen Gehäusen ist sehr einfach. Aus diesem Grund haben wir eine komplette Produktreihe von Magnettrommeln in Gehäusen auf den Markt gebracht.
Vorteile der Anwendung eines Magnetabscheiders
- Endprodukt ohne Fremdeisen
- Dauerhafter Schutz der Produktionsanlagen (Shredder, Pressen, Schneckenförderer usw.) vor Beschädigung durch Fremdeisenteile (abgebrochene Maschinenteile, Schrauben, Muttern, Drähte usw.)
- Trennung ferromagnetischer Partikel
- Automatische Reinigung – Vermeidung von Bedienungsfehlern
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!

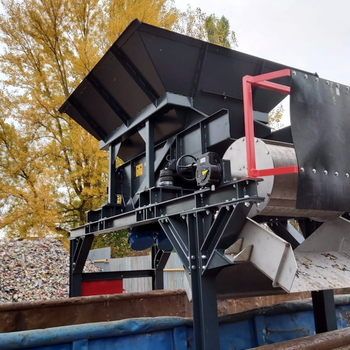

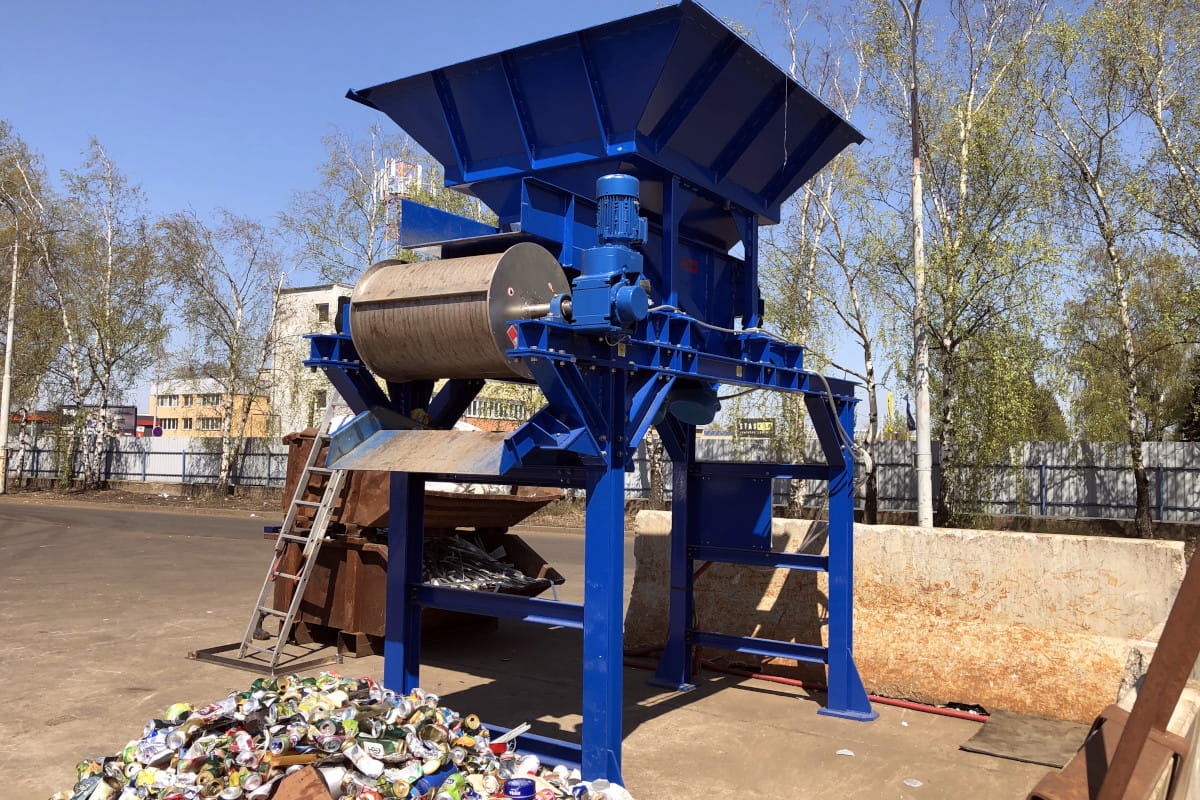

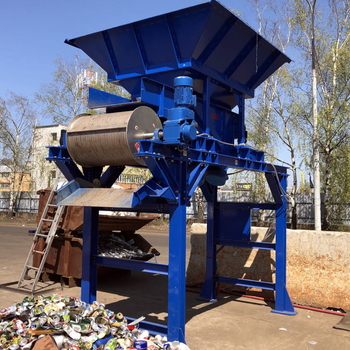

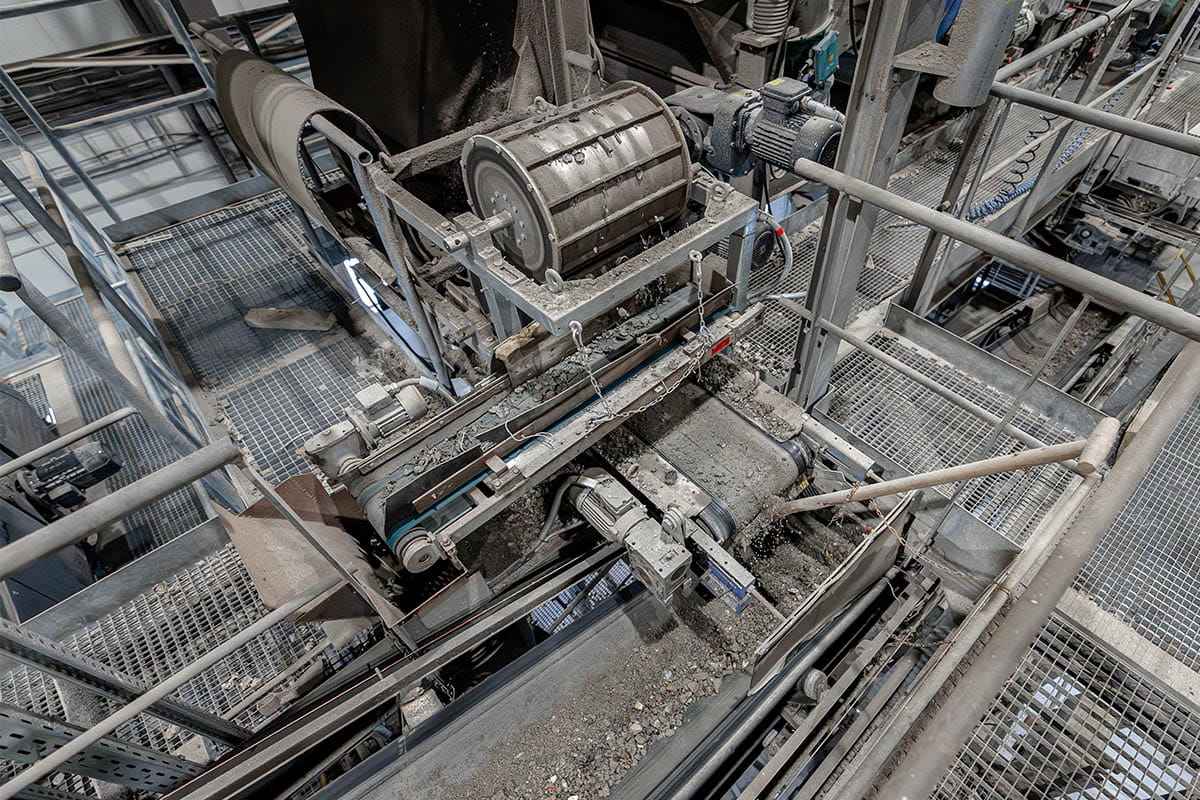

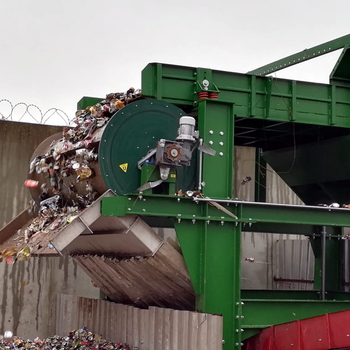

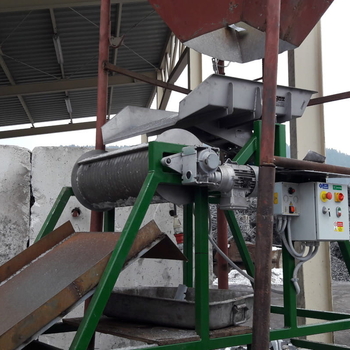

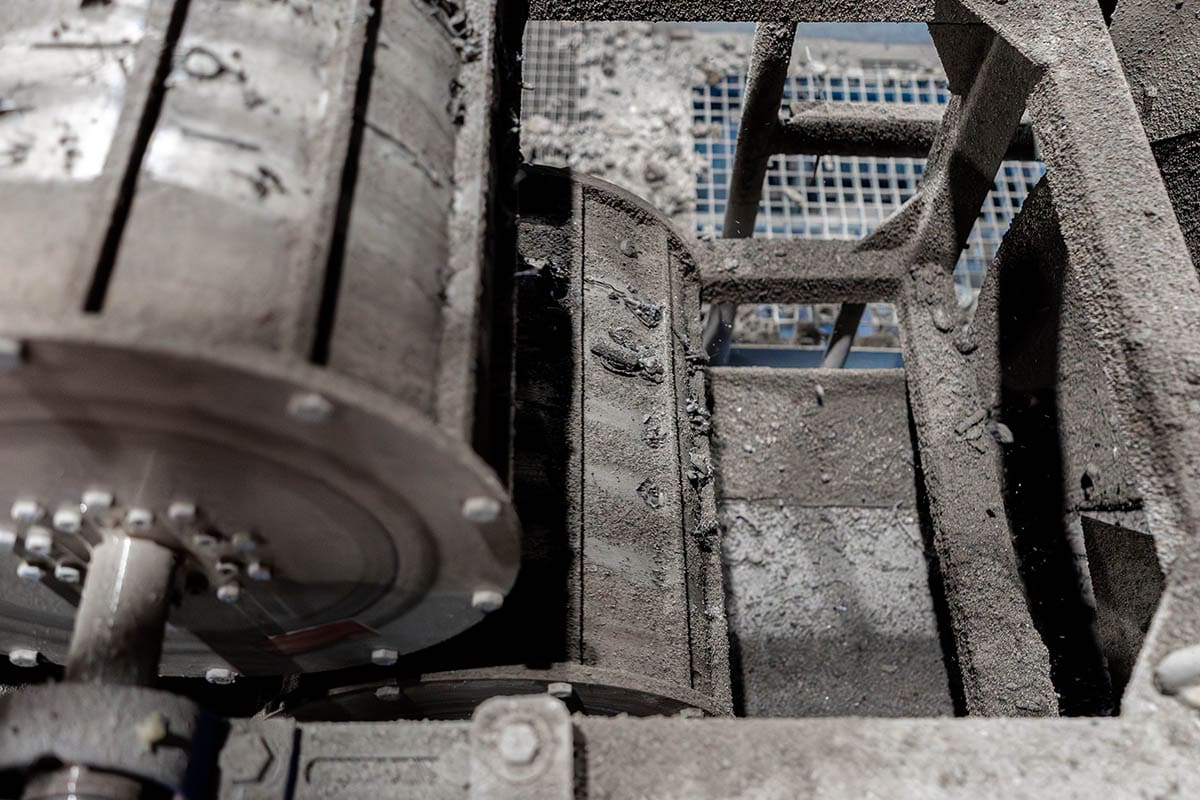

Installation des Magnettrommelscheiders

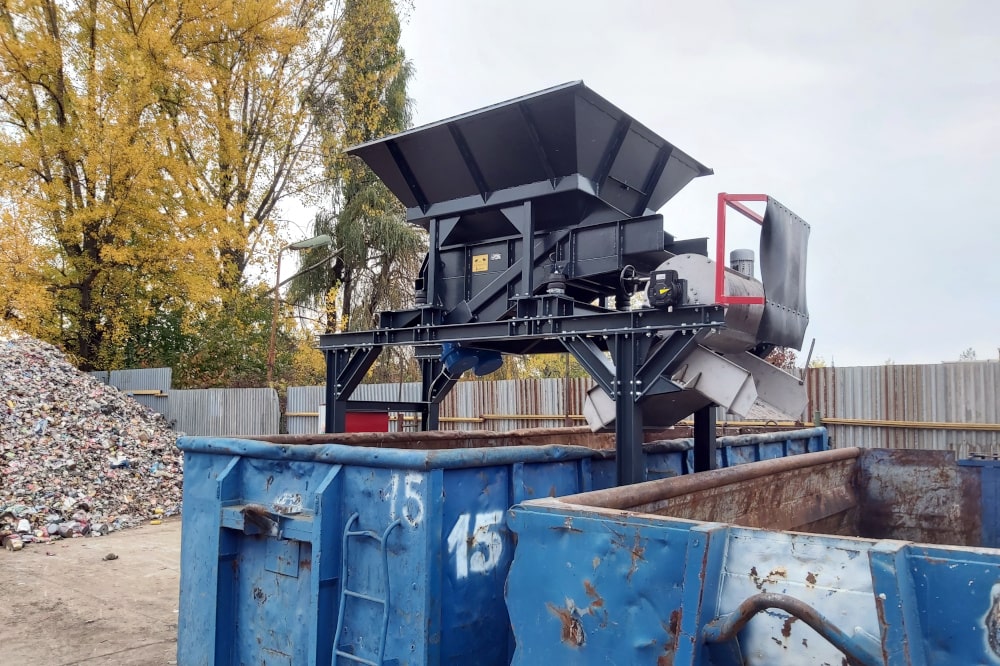

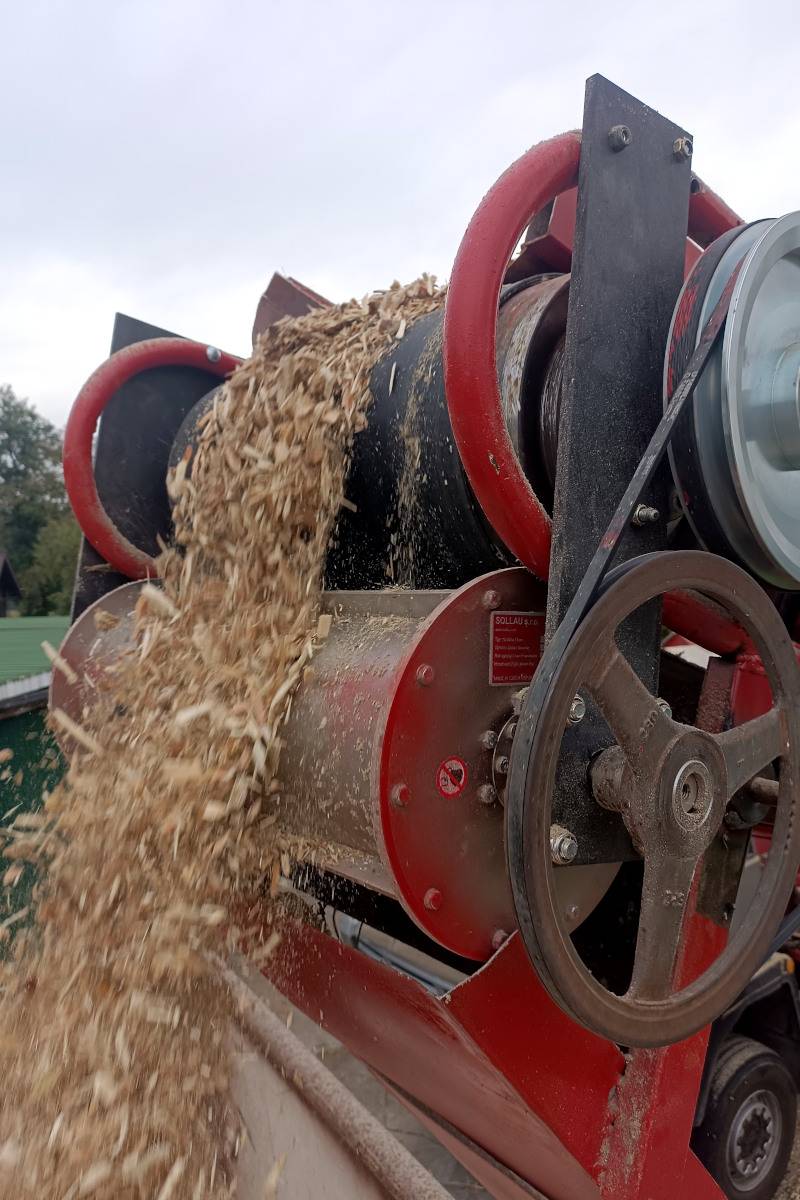

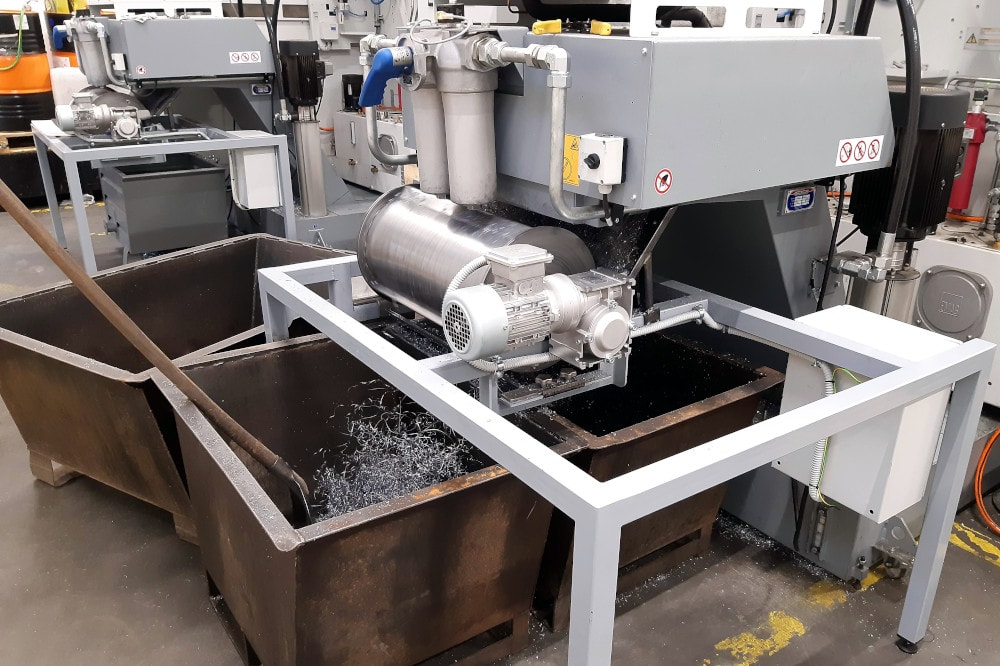

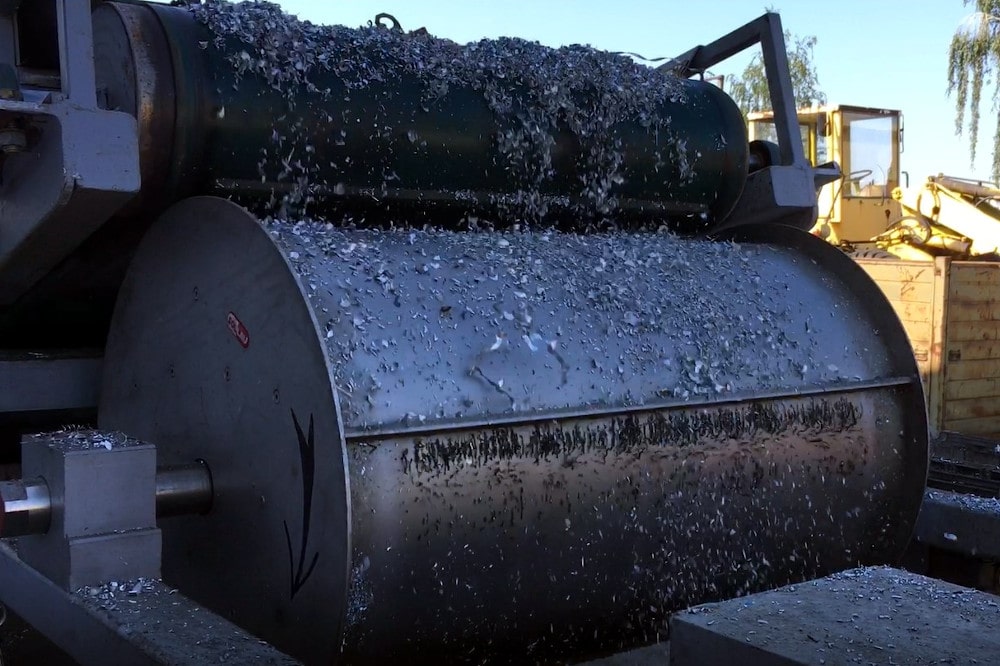

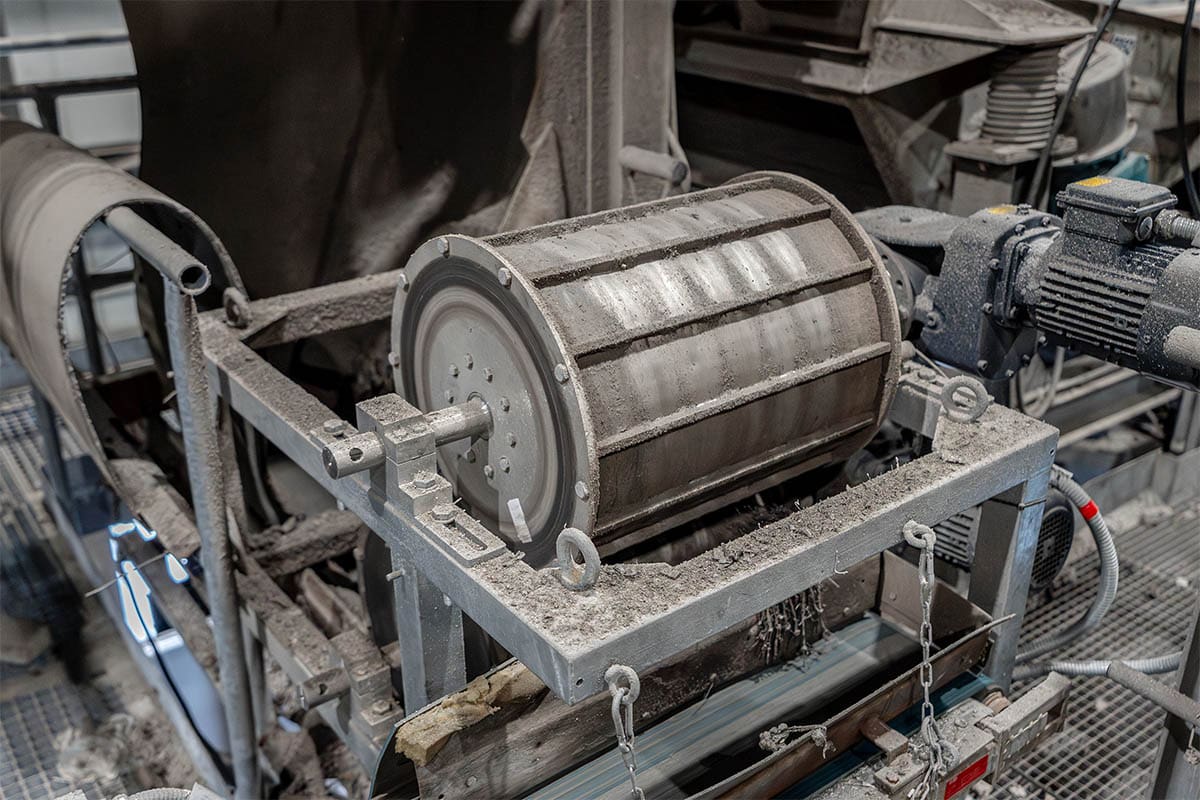

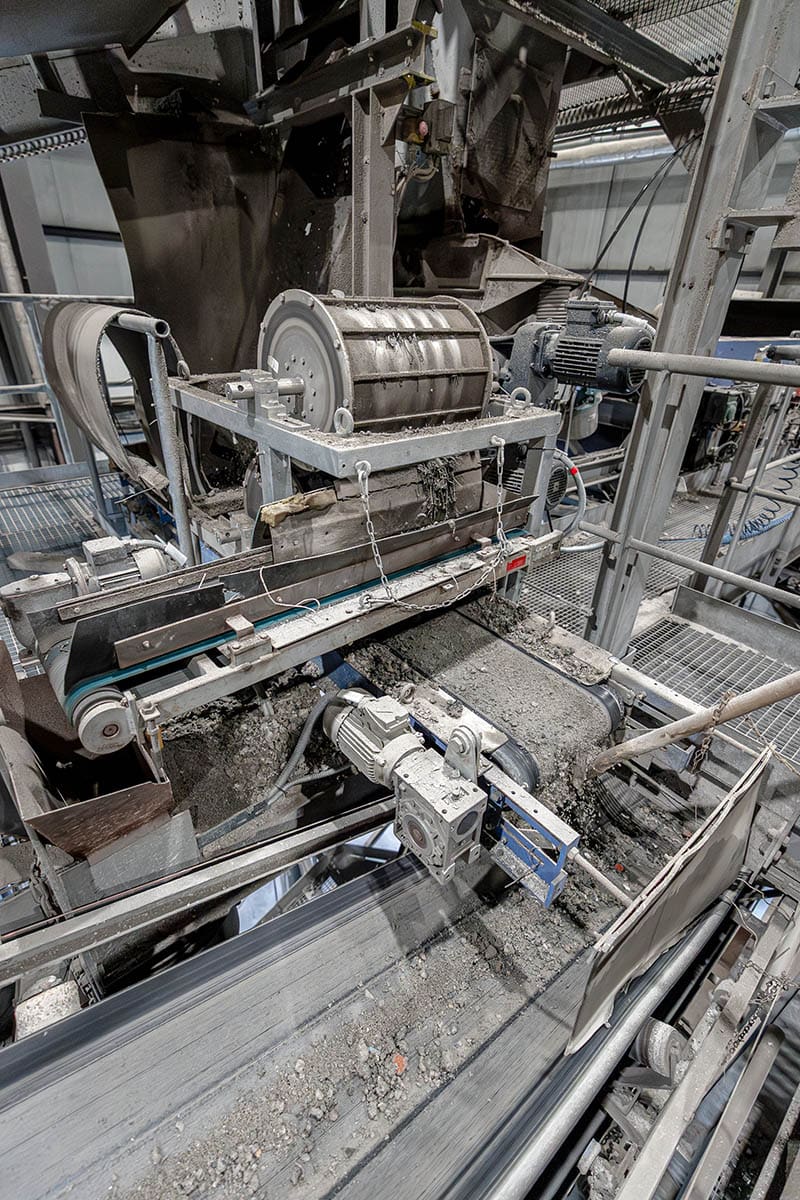

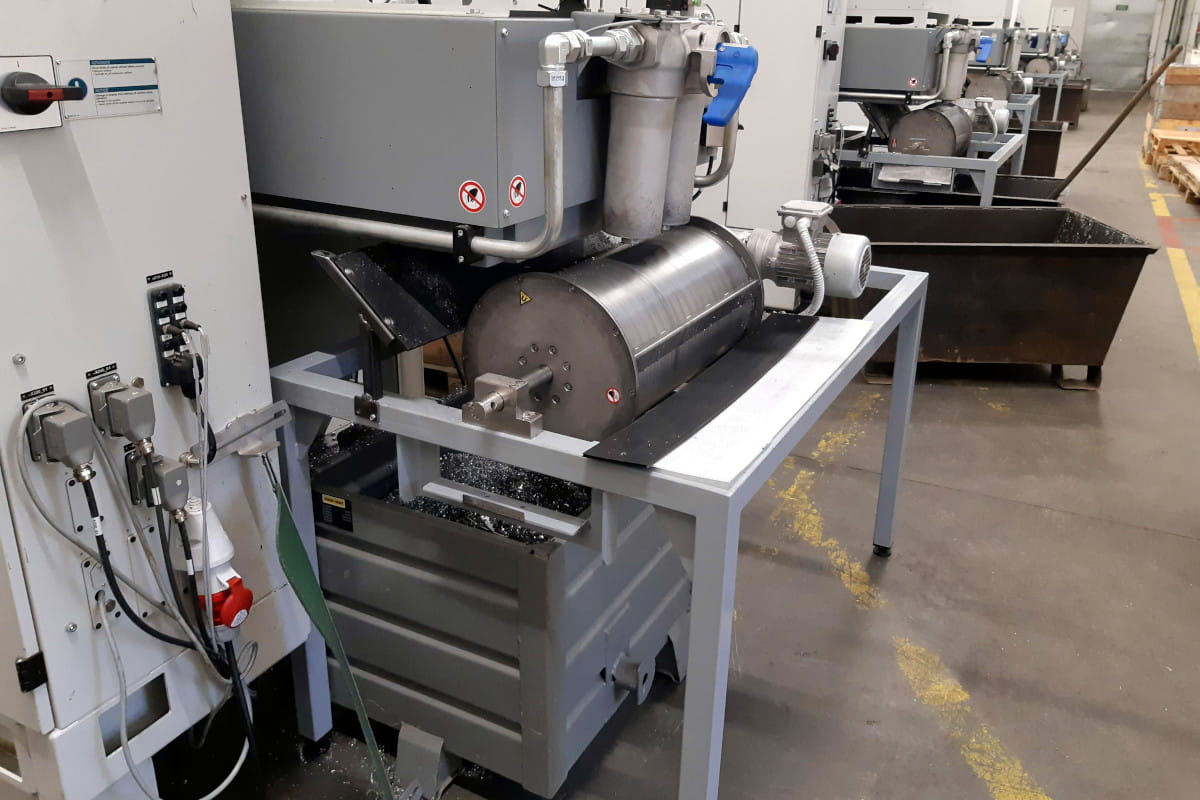

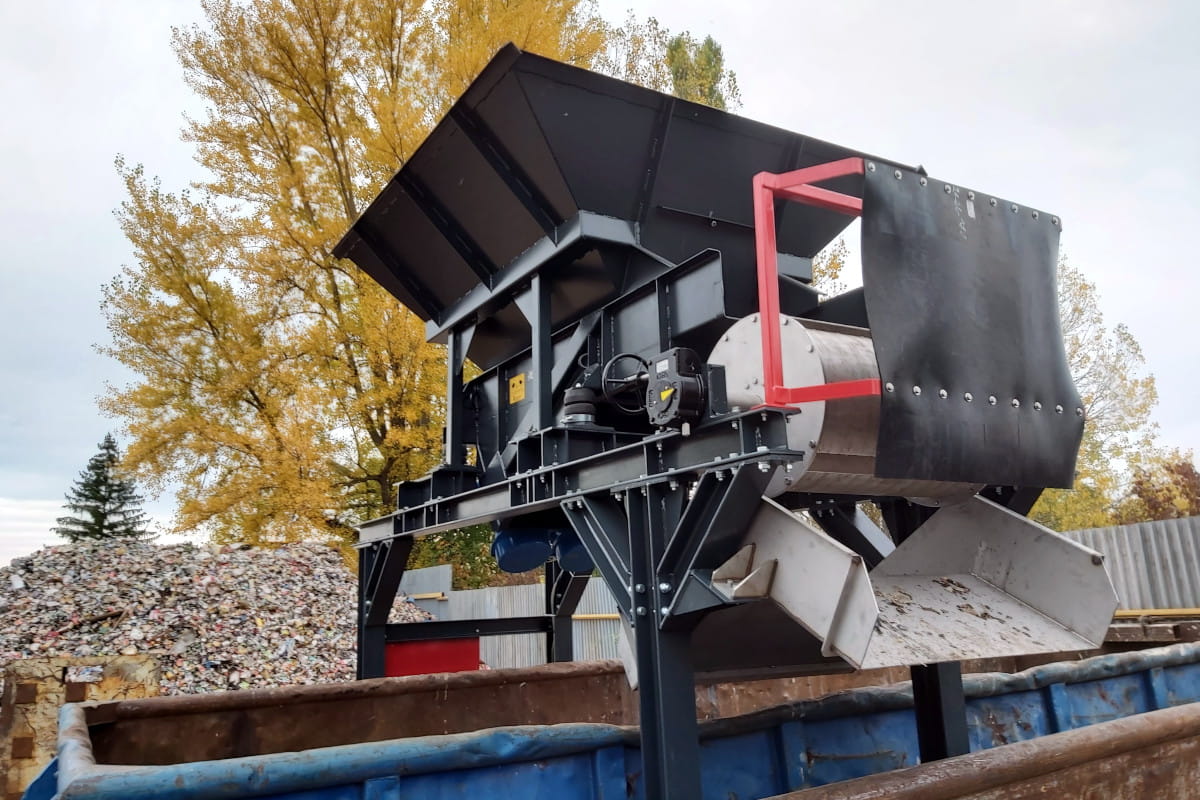

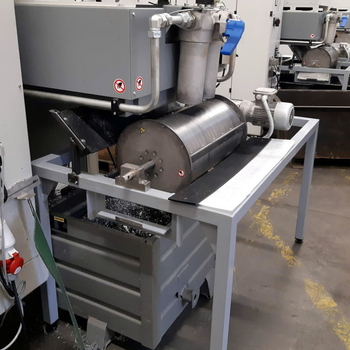

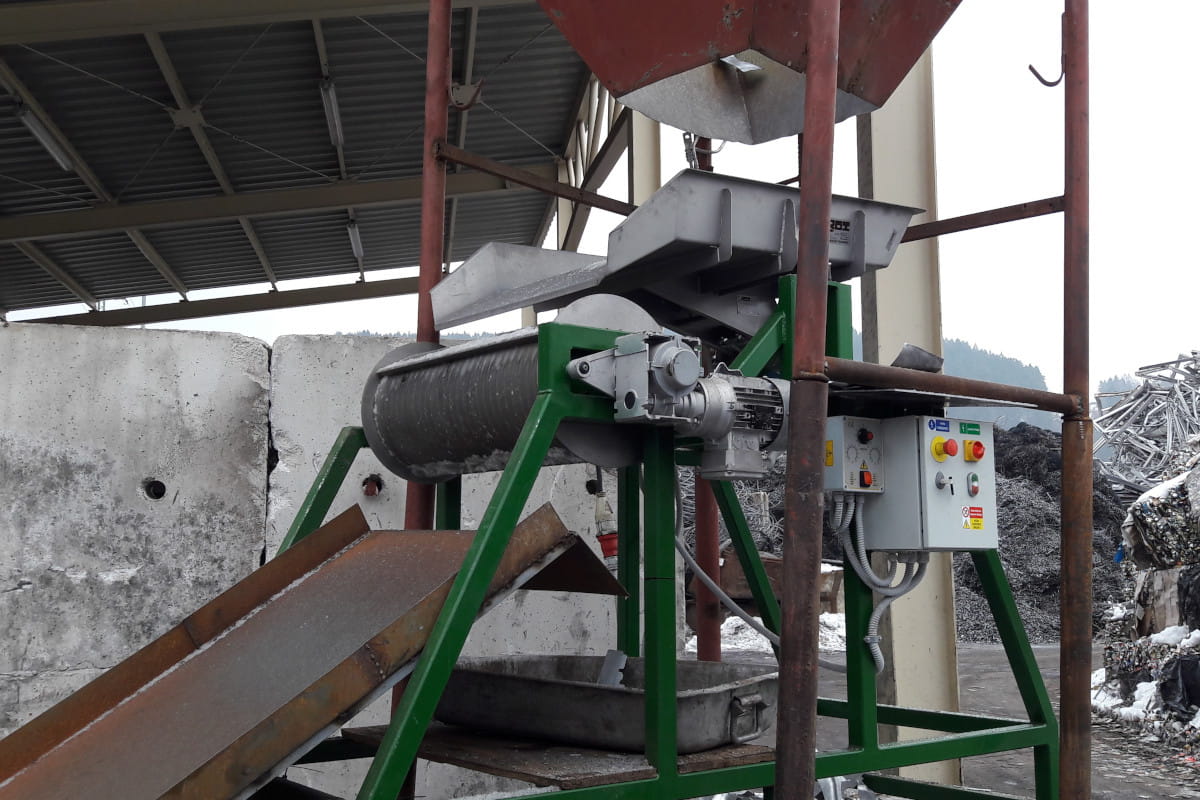

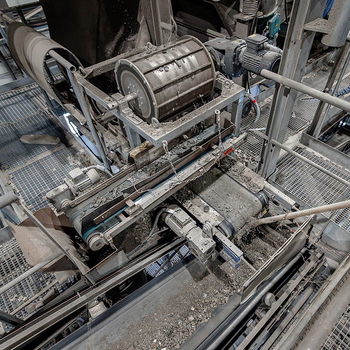

Die Magnettrommel kann entweder unter einem Fülltrichter, einer Schwingförderrinne oder einem Förderbandabwurf angebracht werden. Im Unterschied zur Magnetwalze ist die Magnettrommel kein integraler Bestandteil des Förderbandes). Wir können die Magnettrommel auch in ein Gehäuse mit zwei Ausschütttrichtern einbauen (= Magnettrommel MBZ: die unmagnetischen Materialien fallen durch den ersten Auslauf und die aufgefangenen Metalle werden auf der Oberfläche der Magnettrommel hinter die Achse der Trommel ausgetragen und in den weiteren Auslauf abgeschüttelt.
Die Trommelmagnete sind vielseitig verwendbar, sie können kleinere, aber auch größere Eisenmetallstücke auffangen (das Ausmaß sowie auch die Ausführung der Anlage und der Typ der Permanent-Magnete können den Kundenanforderungen angepasst werden). Die Anwendung von Ferrit-Magneten sorgt für nahezu unbegrenzte Nutzungsdauer, aber wenn Sie größere Magnetkraft brauchen, empfehlen wir, dass die Magnettrommel mit extrem starken Neodym NdFeB Magneten (insbesondere bei der Separation von kleinen ferromagnetischen Partikeln aus schlecht rieselfähigen oder brückenbildenden Materialien) bestückt wird.

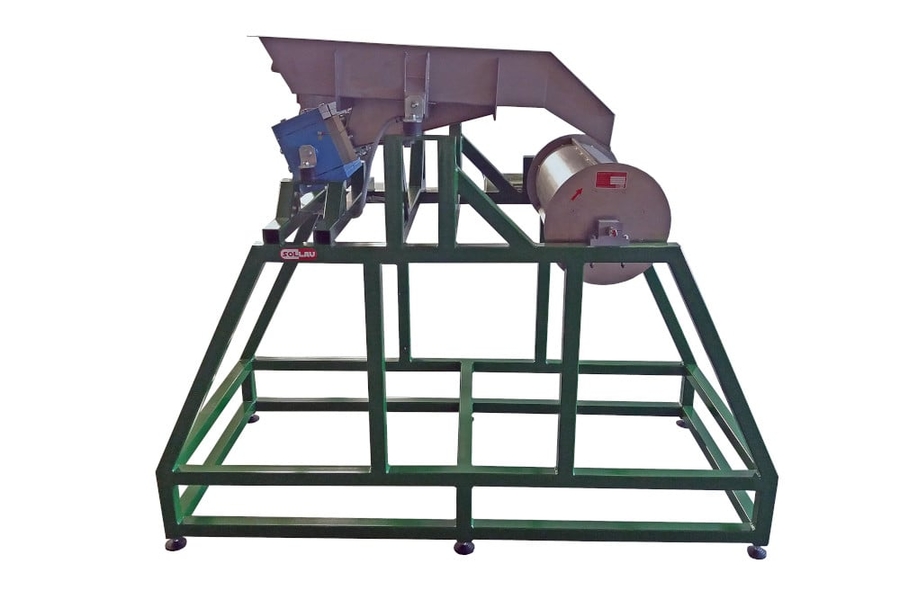

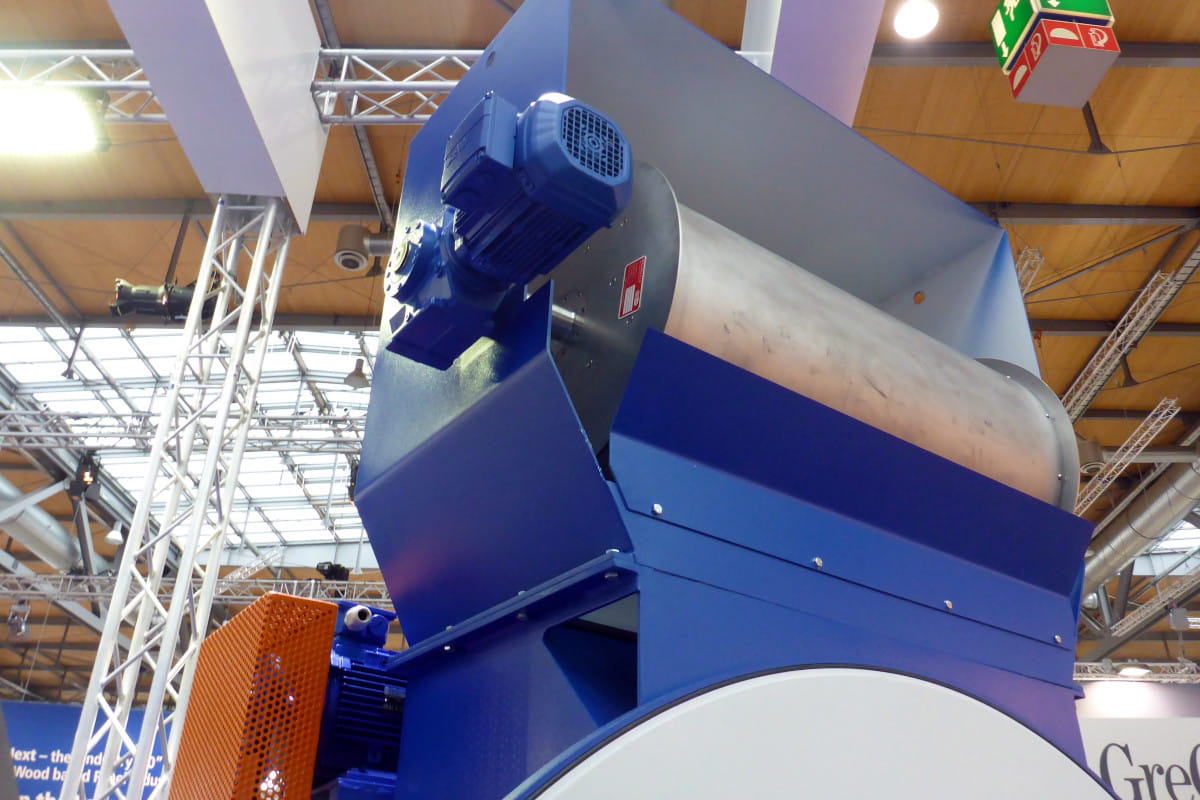

Die Trommelmagnetabscheider liefern wir einzeln oder in einem Gehäuse. Auf spezielle Anforderung kann das Maschinengehäuse auch mit Abluftflansch geliefert werden, um den Maschinenschrank an das Lüftungssystem des Kunden anschließen zu können.
Möglicher Austausch der Verschleißabdeckung
Bei Verarbeitung von abrasiven Materialien ist der Trommelmantel starkem Verschleiß ausgesetzt. Aus diesem Grund haben wir der Trommelmagnetabscheider so konstruiert, dass seine Verschleißabdeckung durch das Betriebspersonal problemlos ausgetauscht werden kann.
Der Verschleißmantel hat dadurch wesentlichen Einfluss auf die Lebensdauer des magnetischen Trommelsystems und die Verfügbarkeit der kompletten Anlage beim Kunden.
Unsere Magnettrommeln erzeugen ein tiefes und starkes Magnetfeld, deshalb erreichen wir eine hohe Effizienz der Trennung. Der Verschleißmantel hat keinen negativen Einfluss auf die magnetische Separation der Trommel-Magnete.
Austausch des Verschleißmantels des Trommelmagnets
Die Magnettrommel wurde so konstruiert, dass der Wechsel durch die Inspektionsöffnung im Trommelgehäuse vorgenommen wird, die Magnettrommel muss also nicht demontiert werden.
Es werden lediglich die einzelnen Segmente des Verschleißmantels schrittweise gewechselt. Es ist wirklich sehr einfach!
Wir müssen allerdings bei der Bestellung wissen, ob die Magnettrommel mit einem austauschbaren Verschleißmantel ausgeführt werden soll, damit wir den Magnetabscheider entsprechend konstruieren.
Wir können den Trommelmantel auch aus langlebigem Manganstahl herstellen, wodurch die Lebensdauer des Mantels selbst unter den anspruchsvollsten Bedingungen um ein Vielfaches verlängert wird.
Messung der Stärke (= Intensität eines Magnetfeldes) eines Magnetabscheiders
Wir sind stolz darauf, jeden Magnetabscheider gründlich zu testen und seine Leistung zu messen. Víme, že pro naše zákazníky je důležité znát výkon magnetu v různých vzdálenostech od dopravního pásu, a tak neuvádíme hodnoty magnetické indukce pouze na magnetickém jádře, ale i ve vzdálenosti 0 – 400 mm (měřeno po 50 mm) od pásu separátoru.
Wir führen die Messung so durch, dass sie möglichst getreu den realen Bedingungen in der Praxis entspricht. Deshalb messen wir die magnetische Induktion nicht nur im Magnetkern (wie es einige Hersteller tun und somit die Intensität des Magnetfeldes künstlich erhöhen). Wir messen die magnetische Induktion auch am Trommelmantel, also dort, wo Kontakt mit den Schüttgütern besteht – das ist nämlich die Information, die für den Kunden ausschlaggebend ist.
Die Messwerte für den jeweiligen Typ des Magnetabscheiders finden Sie in der Beschreibung der Modellreihen.
Selbstverständlich liefern wir zu jedem Magnetabscheider ein Prüfprotokoll mit Messwerten der magnetischen Induktion.
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
MB 154
- Magnettrommel MB, Durchmesser 154 mm
- Trommel mit Ferrit-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB F – magnetische Induktion im Kern 1 600 G, magnetische Induktion am Trommelmantel 1 100 G
- Trommel mit Neodym-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB N – magnetische Induktion im Kern 5 200 G, magnetische Induktion am Trommelmantel 3 400 G
- 5 Jahre Garantie

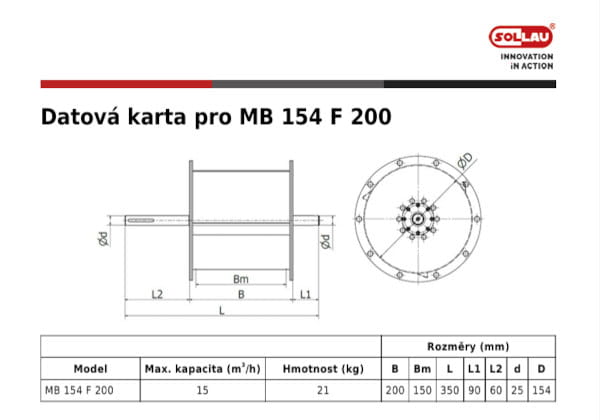

Ferrit-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 154 F 200 | 15 | 150 | Ferit | PDF anzeigen |
MB 154 F 300 | 20 | 250 | Ferit | PDF anzeigen |
MB 154 F 400 | 25 | 350 | Ferit | PDF anzeigen |
MB 154 F 500 | 30 | 450 | Ferit | PDF anzeigen |
MB 154 F 600 | 35 | 550 | Ferit | PDF anzeigen |
MB 154 F 700 | 40 | 650 | Ferit | PDF anzeigen |
MB 154 F 800 | 45 | 750 | Ferit | PDF anzeigen |
MB 154 F 900 | 50 | 850 | Ferit | PDF anzeigen |
MB 154 F 1000 | 60 | 950 | Ferit | PDF anzeigen |

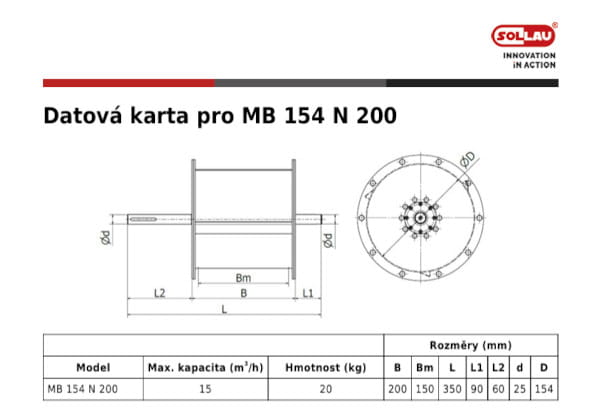

Neodym-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 154 N 200 | 15 | 150 | Neodym | PDF anzeigen |
MB 154 N 300 | 20 | 250 | Neodym | PDF anzeigen |
MB 154 N 400 | 25 | 350 | Neodym | PDF anzeigen |
MB 154 N 500 | 30 | 450 | Neodym | PDF anzeigen |
MB 154 N 600 | 35 | 550 | Neodym | PDF anzeigen |
MB 154 N 700 | 40 | 650 | Neodym | PDF anzeigen |
MB 154 N 800 | 45 | 750 | Neodym | PDF anzeigen |
MB 154 N 900 | 50 | 850 | Neodym | PDF anzeigen |
MB 154 N 1000 | 60 | 950 | Neodym | PDF anzeigen |
MB 204
- Magnettrommel MB, Durchmesser 204 mm
- Trommel mit Ferrit-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB F – magnetische Induktion im Kern 2 800 G, magnetische Induktion am Trommelmantel 1 400 G
- Trommel mit Neodym-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB N – magnetische Induktion im Kern 5 400 G, magnetische Induktion am Trommelmantel 3 800 G
- 5 Jahre Garantie
Ferrit-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt | MB 204 F 200 | 20 | 150 | Ferit | PDF anzeigen |
---|---|---|---|---|
MB 204 F 300 | 25 | 250 | Ferit | PDF anzeigen |
MB 204 F 400 | 30 | 350 | Ferit | PDF anzeigen |
MB 204 F 500 | 35 | 450 | Ferit | PDF anzeigen |
MB 204 F 600 | 40 | 550 | Ferit | PDF anzeigen |
MB 204 F 700 | 45 | 650 | Ferit | PDF anzeigen |
MB 204 F 800 | 50 | 750 | Ferit | PDF anzeigen |
MB 204 F 900 | 60 | 850 | Ferit | PDF anzeigen |
MB 204 F 1000 | 75 | 950 | Ferit | PDF anzeigen |
Neodym-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 204 N 200 | 20 | 150 | Neodym | PDF anzeigen |
MB 204 N 300 | 25 | 250 | Neodym | PDF anzeigen |
MB 204 N 400 | 30 | 350 | Neodym | PDF anzeigen |
MB 204 N 500 | 35 | 450 | Neodym | PDF anzeigen |
MB 204 N 600 | 40 | 550 | Neodym | PDF anzeigen |
MB 204 N 700 | 45 | 650 | Neodym | PDF anzeigen |
MB 204 N 800 | 50 | 750 | Neodym | PDF anzeigen |
MB 204 N 900 | 60 | 850 | Neodym | PDF anzeigen |
MB 204 N 1000 | 75 | 950 | Neodym | PDF anzeigen |

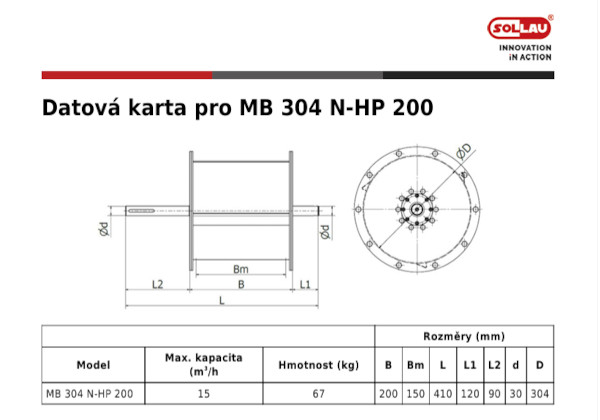

MB 304
- Magnettrommel MB, Durchmesser 304 mm
- Trommel mit Ferrit-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB F – magnetische Induktion im Kern 2 800 G, magnetische Induktion am Trommelmantel 1 500 G
- Trommel mit Neodym-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB N – magnetische Induktion im Kern 6 000 G, magnetische Induktion am Trommelmantel 3 800 G
- 5 Jahre Garantie
Ferrit-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 304 F 200 | 15 | 150 | Ferit | PDF anzeigen |
MB 304 F 300 | 25 | 250 | Ferit | PDF anzeigen |
MB 304 F 400 | 35 | 350 | Ferit | PDF anzeigen |
MB 304 F 500 | 45 | 450 | Ferit | PDF anzeigen |
MB 304 F 600 | 55 | 550 | Ferit | PDF anzeigen |
MB 304 F 700 | 65 | 650 | Ferit | PDF anzeigen |
MB 304 F 800 | 75 | 750 | Ferit | PDF anzeigen |
MB 304 F 900 | 85 | 850 | Ferit | PDF anzeigen |
MB 304 F 1000 | 95 | 950 | Ferit | PDF anzeigen |
Neodym-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 304 N 200 | 15 | 150 | Neodym | PDF anzeigen |
MB 304 N 300 | 25 | 250 | Neodym | PDF anzeigen |
MB 304 N 400 | 35 | 350 | Neodym | PDF anzeigen |
MB 304 N 500 | 45 | 450 | Neodym | PDF anzeigen |
MB 304 N 600 | 55 | 550 | Neodym | PDF anzeigen |
MB 304 N 700 | 65 | 650 | Neodym | PDF anzeigen |
MB 304 N 800 | 75 | 750 | Neodym | PDF anzeigen |
MB 304 N 900 | 85 | 850 | Neodym | PDF anzeigen |
MB 304 N 1000 | 95 | 950 | Neodym | PDF anzeigen |
MB 406
- Magnettrommel MB, Durchmesser 406 mm
- Trommel mit Ferrit-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB F – magnetische Induktion im Kern 2 800 G, magnetische Induktion am Trommelmantel 1 500 G
- Trommel mit Neodym-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB N – magnetische Induktion im Kern 6 000 G, magnetische Induktion am Trommelmantel 3 500 G
- 5 Jahre Garantie
Ferrit-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 406 F 200 | 25 | 150 | Ferit | PDF anzeigen |
MB 406 F 300 | 35 | 250 | Ferit | PDF anzeigen |
MB 406 F 400 | 45 | 350 | Ferit | PDF anzeigen |
MB 406 F 500 | 55 | 450 | Ferit | PDF anzeigen |
MB 406 F 600 | 65 | 550 | Ferit | PDF anzeigen |
MB 406 F 700 | 75 | 650 | Ferit | PDF anzeigen |
MB 406 F 800 | 90 | 750 | Ferit | PDF anzeigen |
MB 406 F 900 | 120 | 850 | Ferit | PDF anzeigen |
MB 406 F 1000 | 140 | 950 | Ferit | PDF anzeigen |
Neodym-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 406 N 200 | 25 | 150 | Neodym | PDF anzeigen |
MB 406 N 300 | 35 | 250 | Neodym | PDF anzeigen |
MB 406 N 400 | 45 | 350 | Neodym | PDF anzeigen |
MB 406 N 500 | 55 | 450 | Neodym | PDF anzeigen |
MB 406 N 600 | 65 | 550 | Neodym | PDF anzeigen |
MB 406 N 700 | 75 | 650 | Neodym | PDF anzeigen |
MB 406 N 800 | 90 | 750 | Neodym | PDF anzeigen |
MB 406 N 900 | 120 | 850 | Neodym | PDF anzeigen |
MB 406 N 1000 | 140 | 950 | Neodym | PDF anzeigen |
MB 506
- Magnettrommel MB, Durchmesser 506 mm
- Trommel mit Ferrit-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB F – magnetische Induktion im Kern 2 800 G, magnetische Induktion am Trommelmantel 1 500 G
- Trommel mit Neodym-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB N – magnetische Induktion im Kern 6 000 G, magnetische Induktion am Trommelmantel 3 400 G
- 5 Jahre Garantie
Ferrit-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 506 F 200 | 30 | 150 | Ferit | PDF anzeigen |
MB 506 F 300 | 45 | 250 | Ferit | PDF anzeigen |
MB 506 F 400 | 55 | 350 | Ferit | PDF anzeigen |
MB 506 F 500 | 70 | 450 | Ferit | PDF anzeigen |
MB 506 F 600 | 85 | 550 | Ferit | PDF anzeigen |
MB 506 F 700 | 105 | 650 | Ferit | PDF anzeigen |
MB 506 F 800 | 125 | 750 | Ferit | PDF anzeigen |
MB 506 F 900 | 145 | 850 | Ferit | PDF anzeigen |
MB 506 F 1000 | 180 | 950 | Ferit | PDF anzeigen |
Neodym-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 506 N 200 | 30 | 150 | Neodym | PDF anzeigen |
MB 506 N 300 | 45 | 250 | Neodym | PDF anzeigen |
MB 506 N 400 | 55 | 350 | Neodym | PDF anzeigen |
MB 506 N 500 | 70 | 450 | Neodym | PDF anzeigen |
MB 506 N 600 | 85 | 550 | Neodym | PDF anzeigen |
MB 506 N 700 | 105 | 650 | Neodym | PDF anzeigen |
MB 506 N 800 | 125 | 750 | Neodym | PDF anzeigen |
MB 506 N 900 | 145 | 850 | Neodym | PDF anzeigen |
MB 506 N 1000 | 180 | 950 | Neodym | PDF anzeigen |
MB 609
- Magnettrommel MB, Durchmesser 609 mm
- Trommel mit Ferrit-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB F – magnetische Induktion im Kern 2 800 G, magnetische Induktion am Trommelmantel 1 500 G
- Trommel mit Neodym-Magneten (Scheibenpole sind halbkreisförmig axial nebeneinander angeordnet) MB N – magnetische Induktion im Kern 6 000 G, magnetische Induktion am Trommelmantel 3 300 G
- 5 Jahre Garantie
Ferrit-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 609 F 300 | 55 | 250 | Ferit | PDF anzeigen |
MB 609 F 400 | 70 | 350 | Ferit | PDF anzeigen |
MB 609 F 500 | 85 | 450 | Ferit | PDF anzeigen |
MB 609 F 600 | 100 | 550 | Ferit | PDF anzeigen |
MB 609 F 700 | 150 | 650 | Ferit | PDF anzeigen |
MB 609 F 800 | 190 | 750 | Ferit | PDF anzeigen |
MB 609 F 900 | 205 | 850 | Ferit | PDF anzeigen |
MB 609 F 1000 | 220 | 950 | Ferit | PDF anzeigen |
Neodym-Version
Produkt | Max. Kapazität (m3/h) | Arbeitsbreite (mm) | Magnettyp | Datenblatt |
---|---|---|---|---|
MB 609 N 300 | 55 | 250 | Neodym | PDF anzeigen |
MB 609 N 400 | 70 | 350 | Neodym | PDF anzeigen |
MB 609 N 500 | 85 | 450 | Neodym | PDF anzeigen |
MB 609 N 600 | 100 | 550 | Neodym | PDF anzeigen |
MB 609 N 700 | 150 | 650 | Neodym | PDF anzeigen |
MB 609 N 800 | 190 | 750 | Neodym | PDF anzeigen |
MB 609 N 900 | 205 | 850 | Neodym | PDF anzeigen |
MB 609 N 1000 | 220 | 950 | Neodym | PDF anzeigen |
ú>
ú>

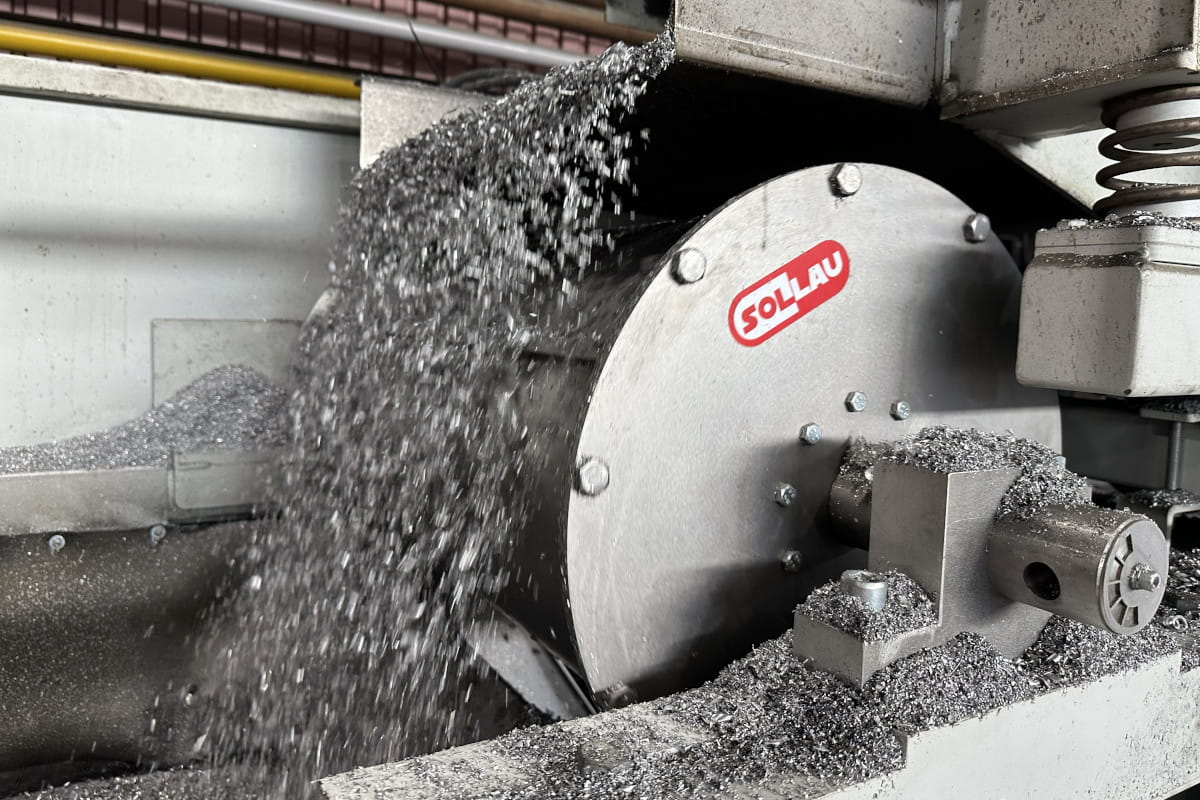

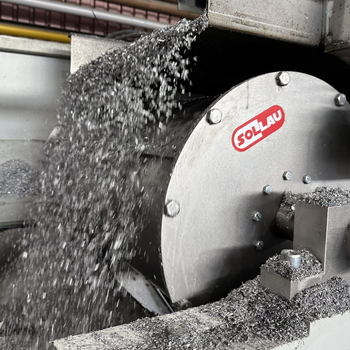

- Abscheidung von stark abrasiven Splittern in einer Aluminiumgießerei (Fallstudie)
- Trennung von Eisenpartikeln aus geschreddertem Papierabfall (Fallstudie)
- Problematische Qualität und Verkaufsservice bei Magnettrommeln eines renommierten Herstellers (Fallstudie)

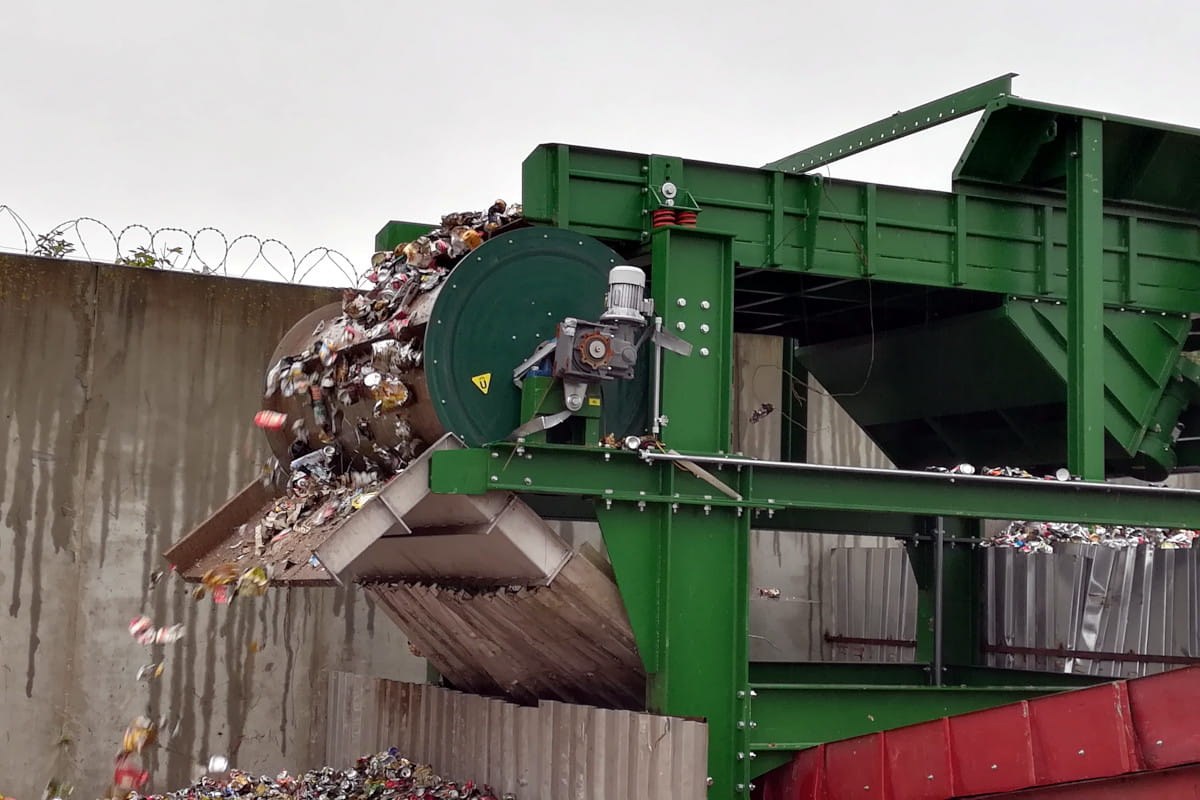

- Separation von Aluminiumdosen (Fallstudie)
In welchen Branchen werden Trommelmagnete eingesetzt?
Die Magnettrommeln finden Einsatz in Recycling und Bergbau sowie auch in Holz-, Kunststoff-, Keramik-, Glas- und Lebensmittelindustrie.
Recycling, Abfallverarbeitung
Maschinenbau- und Gießereiindustrie, Lastheben
Papierindustrie
Tabakindustrie
Keramik- und Glasindustrie
Steinbruch und Bergbauindustrie
Zement- und Kalkindustrie
Chemische Industrie, Anstrichstoffe
Automobil- industrie
Kunststoff- und Gummiindustrie
Wärmekraftwerke
Holzindustrie
