Plattenrohr-Magnet ML-P für Saug- und Druckförderleitungen
Der Plattenmagnetabscheider ML-P für Saug- und Druckförderleitungen ist zur Separierung der ferromagnetischen Partikeln bestimmt, die sich im schnell strömenden (bis 25 m/s), leicht brückenbildenden oder schlecht rieselfähigen (vor allem flüssigen, aber auch pulverförmigen) Material befinden. Im Vergleich mit üblichen Gitter-Magneten ist der ML-P auch für die Materialien geeignet, die größere Stücke fester Materialien, Fasern oder abrasive Partikel enthalten. Da an der Außenseite des Gehäuses zwei leistungsstarke Fangmagnete angebracht sind, wird dieser Magnetabscheider auch als Außenpolmagnet bezeichnet.
Aufbau des Platten-Magnetabscheiders

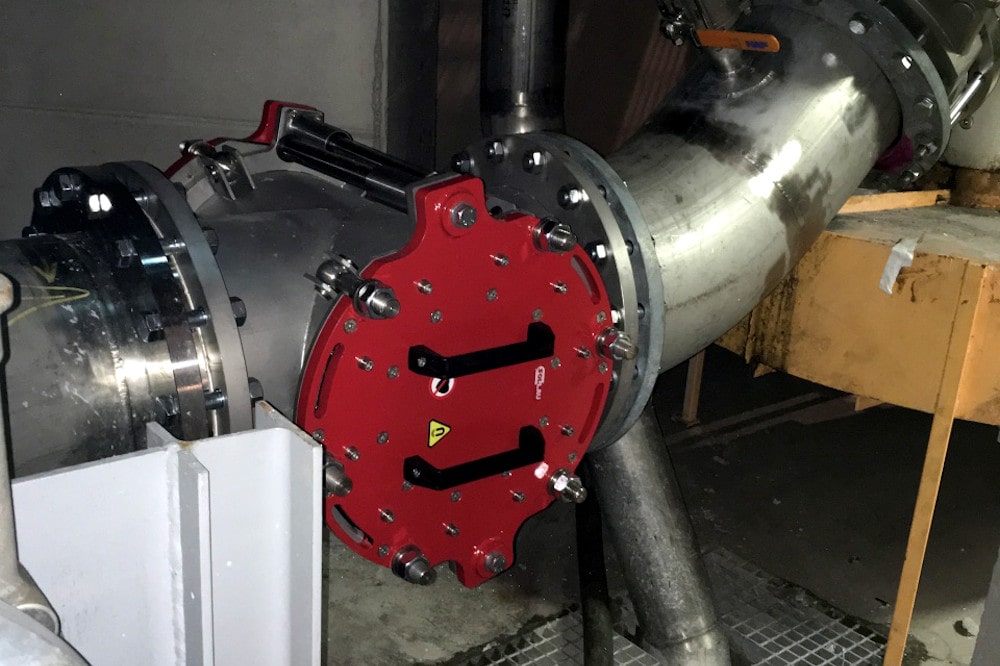

Da dieser Magnetabscheider in einem vollständig verschweißten Gehäuse aus rostfreiem Stahl untergebracht ist, kann er so in das Rohrleitungssystem integriert werden, als wäre er ein Bestandteil des Fördersystems.

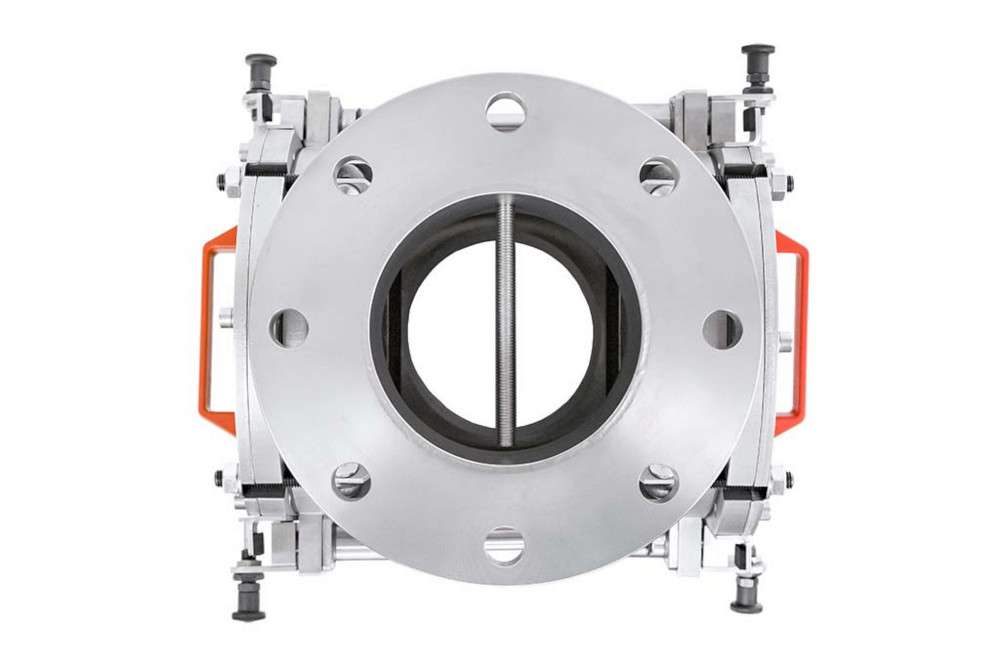

Am Eingang des Abscheiderkörpers ist ein Verteiler platziert, der den Materialstrom direkt zu den 2 gegenüberliegenden Magnetplatten lenkt (sie befinden sich auf den Innenseiten der hermetisch abdichtenden Türen) und stellt maximale Effektivität des Separierungsprozesses sicher (dennoch ist der Materialverteiler demontierbar, und deshalb kann er im Falle sehr problematischer Materialien aus dem Abscheider leicht herausgenommen werden).

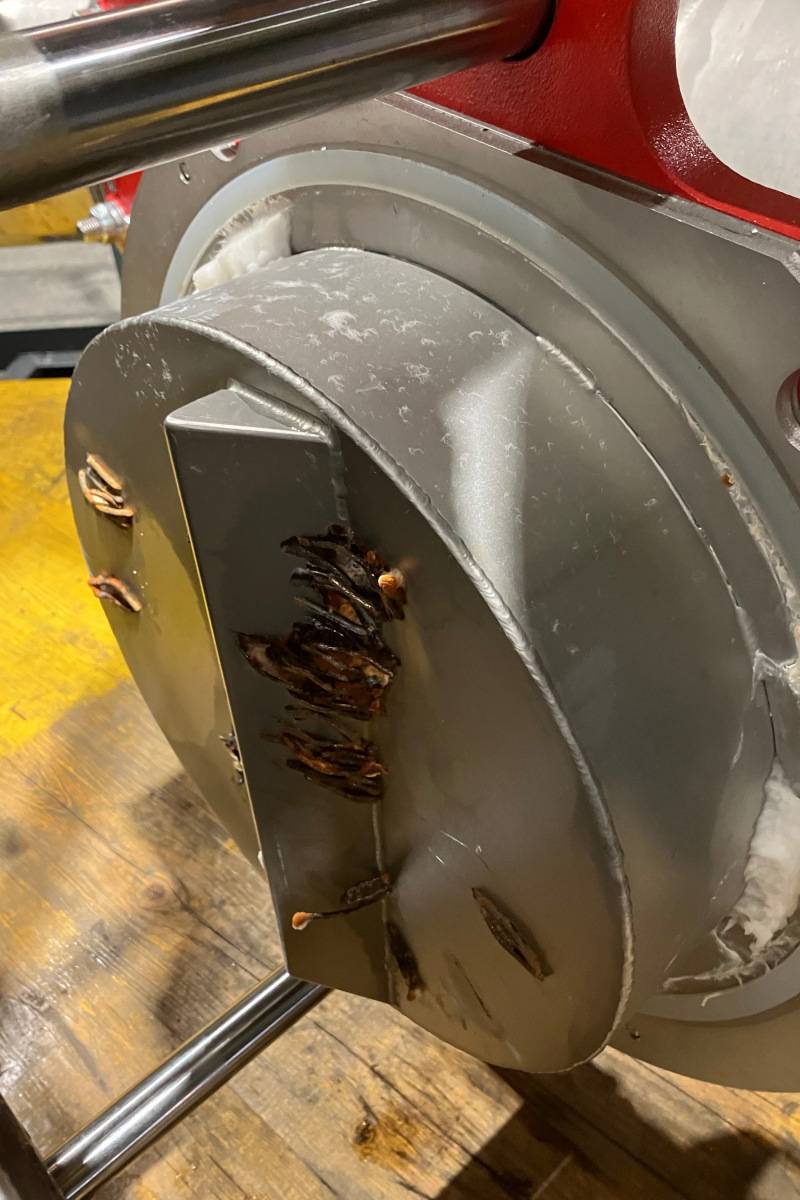

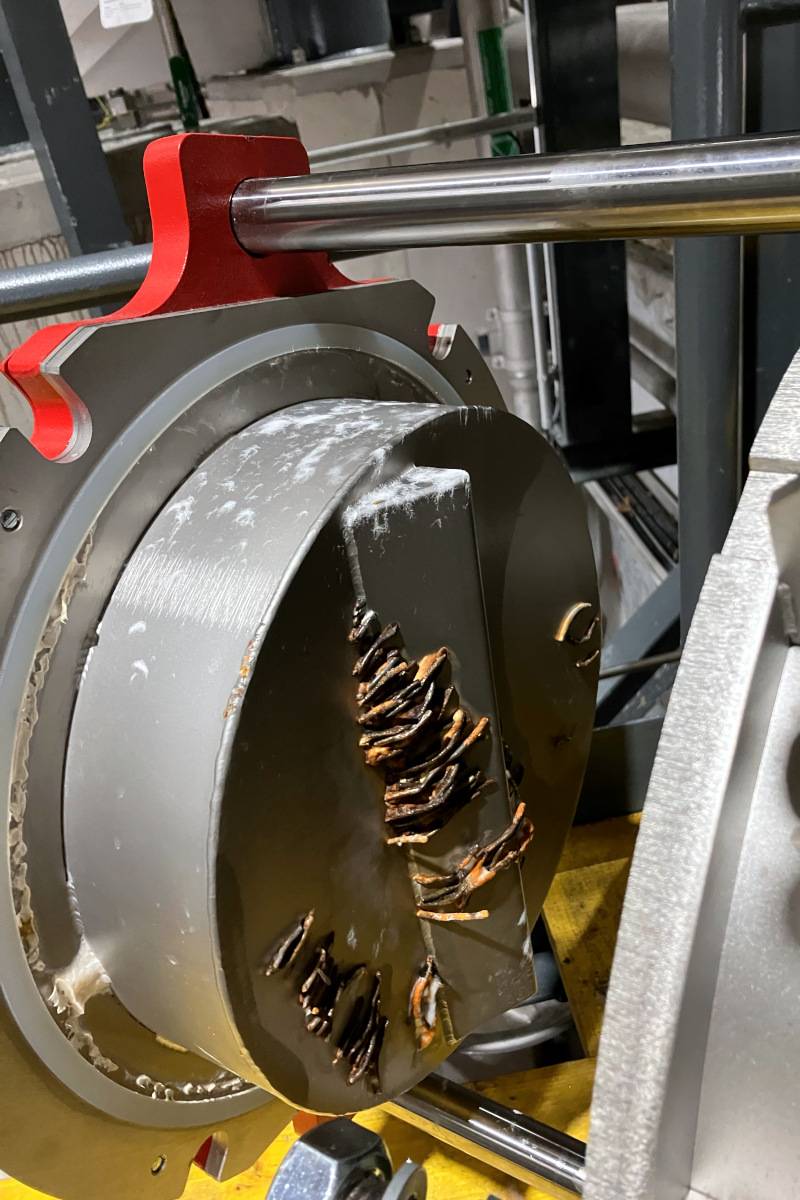

Ferromagnetische Verunreinigungen werden aus dem Materialstrom an der Magnettür abgefangen, die an den Seiten des Magnetabscheiders installiert ist. Die Magnettür wird mit sehr starken Neodym-Magneten mit der magnetischen Induktion 7500 G bestückt!
Dieser Magnetabscheider ist einzigartig, da er auch sehr kleine Partikel abscheiden kann (ab 0,5 mm) und dies auch bei großer Geschwindigkeit (bis 25 m/s)!

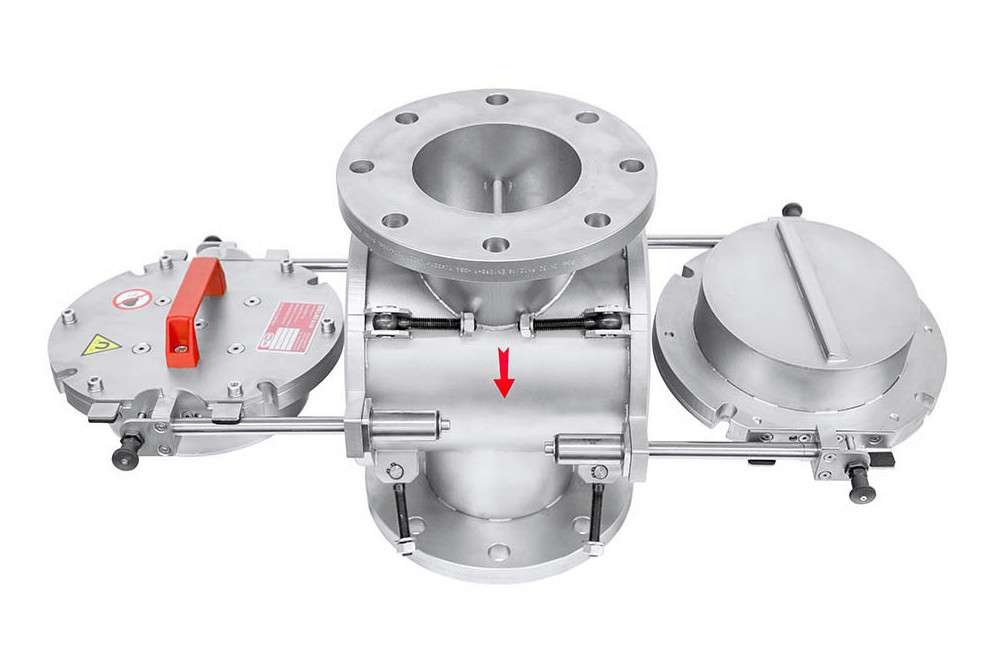

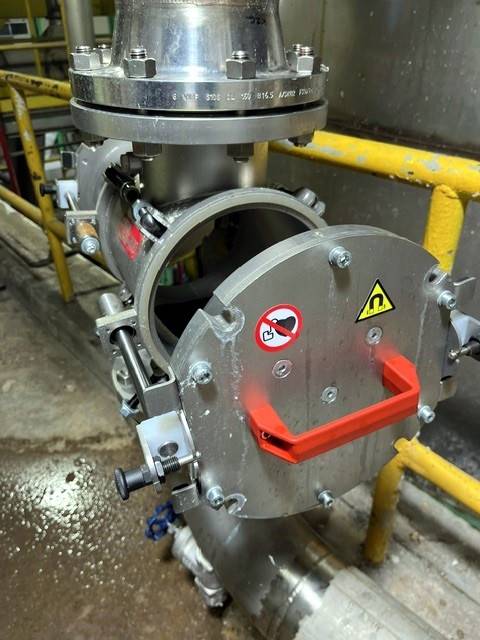

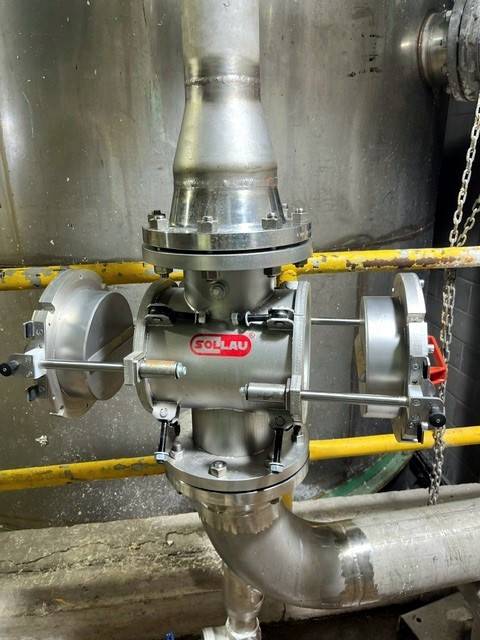

Die Magnettür wird zum Körper des Magnetabscheiders an Führungsschienen angebracht.Sie kann somit leicht seitwärts geschoben werden und schnell, komfortabel und sicher gereinigt werden.
Wie wird der Platen-Magnet gereinigt?
Die Reinigung eines Plattendetektors ist sehr einfach:
- Lösen Sie die Schrauben, die die Tür mit Magneten sichern.
- Schieben sie die Tür mit den Magneten an den Führungsstangen in die äußerste Position.
- Entriegeln Sie die Türsicherungsbolzen und drehen Sie sie in die horizontale Position. Sichern Sie die Bolzen in dieser Position wieder.
- Entfernen Sie manuell die ferromagnetischen Verunreinigungen am Magnetkern.
Benutzen Sie keine Metallwerkzeuge, um eingeschlossene Verunreinigungen zu entfernen – es besteht Verletzungsgefahr!
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
An welche Rohrleitung wird der Abscheider angeschlossen?
Standardmäßig werden diese Magnetabscheider mit Anschlussdurchmessern von 100 bis 250 mm und mit Druckbeständigkeit bis 10 Bar erzeugt. Dennoch die Druckbeständigkeit, Anschlussmaße und auch die Anschlussart (Flansch, Verschraubung, spezielle Anschlüsse) können je nach Bedürfnissen des Kunden modifiziert werden.
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
ML-P
- Hohe Abreißkraft
- Robuste Edelstahlausführung
- Druckfestigkeit bis zu 10 bar
- Ideal geeignet für schlecht rieselfähige und brückenbildende Materialien
- Manuelle Reinigung
- Vertikale sowie horizontale Installation
Ist zur Separierung der ferromagnetischen Partikeln bestimmt, die sich im schnell strömenden (bis 25 m/s), leicht brückenbildenden oder schlecht rieselfähigen (vor allem flüssigen, aber auch pulverförmigen) Material befinden.
| Produkt | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|
| ML-P 100 N | 100 | PDF anzeigen |
| ML-P 150 N | 150 | PDF anzeigen |
| ML-P 200 N | 200 | PDF anzeigen |
| ML-P 250 N | 250 | PDF anzeigen |
| ML-P 300 N | 300 | PDF anzeigen |
| ML-P 350 N | 350 | PDF anzeigen |
Der ML-P ist für Rohrleitungssysteme mit schnell fließendem Material (bis 25 m/s) ausgelegt, insbesondere wenn das Medium größere Feststoffstücke, Fasern oder abrasive Partikel enthält — in diesen Fällen würde ein Gitterabscheider schnell verstopfen. Der Durchflussabscheider MSP-MC eignet sich für sauberere Materialien ohne grobe Verunreinigungen bei niedrigerer Fließgeschwindigkeit, während der ML-P extrem problematische Materialien bewältigt und eine höhere Kapazität bietet (bis 150 m³/h). Wenn Sie sich nicht sicher sind, welcher Abscheider zu Ihrer Anwendung passt, helfen wir Ihnen bei der Auswahl anhand Ihrer Materialparameter.
Die Magnetplatten des ML-P sind mit Neodym-Magneten mit einer magnetischen Induktion von 7.500 G bestückt. Der Abscheider erfasst ferromagnetische Verunreinigungen im Bereich von 0,5 mm bis 50 mm — er kann also sowohl feine Metallspäne als auch größere Objekte wie mehrere Zentimeter lange Drähte abscheiden. Diese Eigenschaft macht den ML-P zur idealen Lösung für die Papierindustrie, wo im Material häufig größere metallische Verunreinigungen vorkommen.
Der ML-P-Abscheider verarbeitet Materialfließgeschwindigkeiten bis 25 m/s und eine Kapazität bis 150 m³/h. Standardmäßig fertigen wir den ML-P mit einer Druckbeständigkeit bis 10 bar — Druckfestigkeit, Anschlussmaße und Anschlussart an das Rohrleitungssystem passen wir Ihren konkreten Anforderungen an.

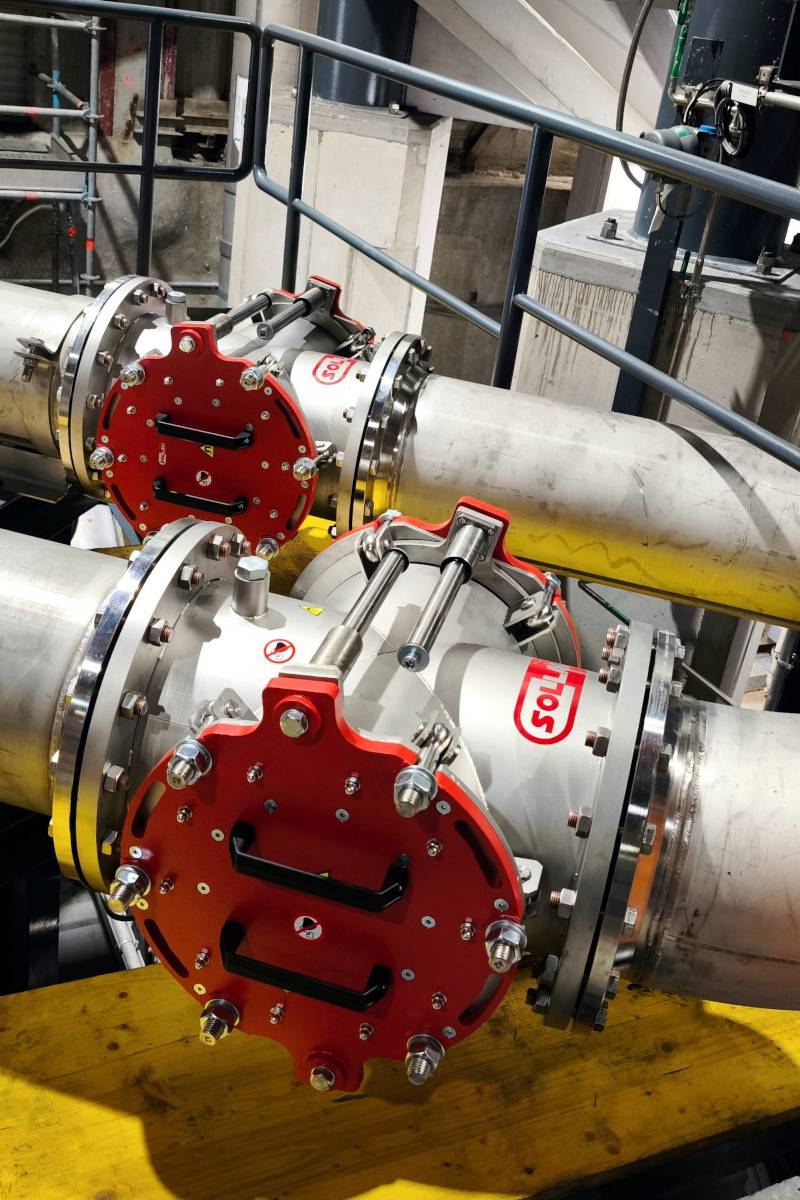

Das Standardmodellprogramm umfasst Eingangsduchmesser von 100 bis 350 mm (Modelle ML-P 100N bis ML-P 350N). Der Abscheider wird standardmäßig mit Flanschen angeschlossen; auf Wunsch passen wir die Verbindungsart auf Verschraubungen oder Sonderanschlüsse an — sowohl für vertikale als auch horizontale Installation.
Die Reinigung erfolgt durch Herausziehen der Magnettüren entlang der Führungsstäbe in die Endposition, Drehen in die horizontale Lage und manuelles Entfernen der abgeschiedenen Verunreinigungen. Die wichtigste Sicherheitsregel: Verwenden Sie zum Entfernen der Kontaminanten keine metallischen Werkzeuge — es besteht Verletzungsgefahr. Das System aus Führungsstäben und Klapptüren ist so gestaltet, dass die Reinigung schnell, komfortabel und sicher auch ohne Spezialwerkzeug möglich ist.

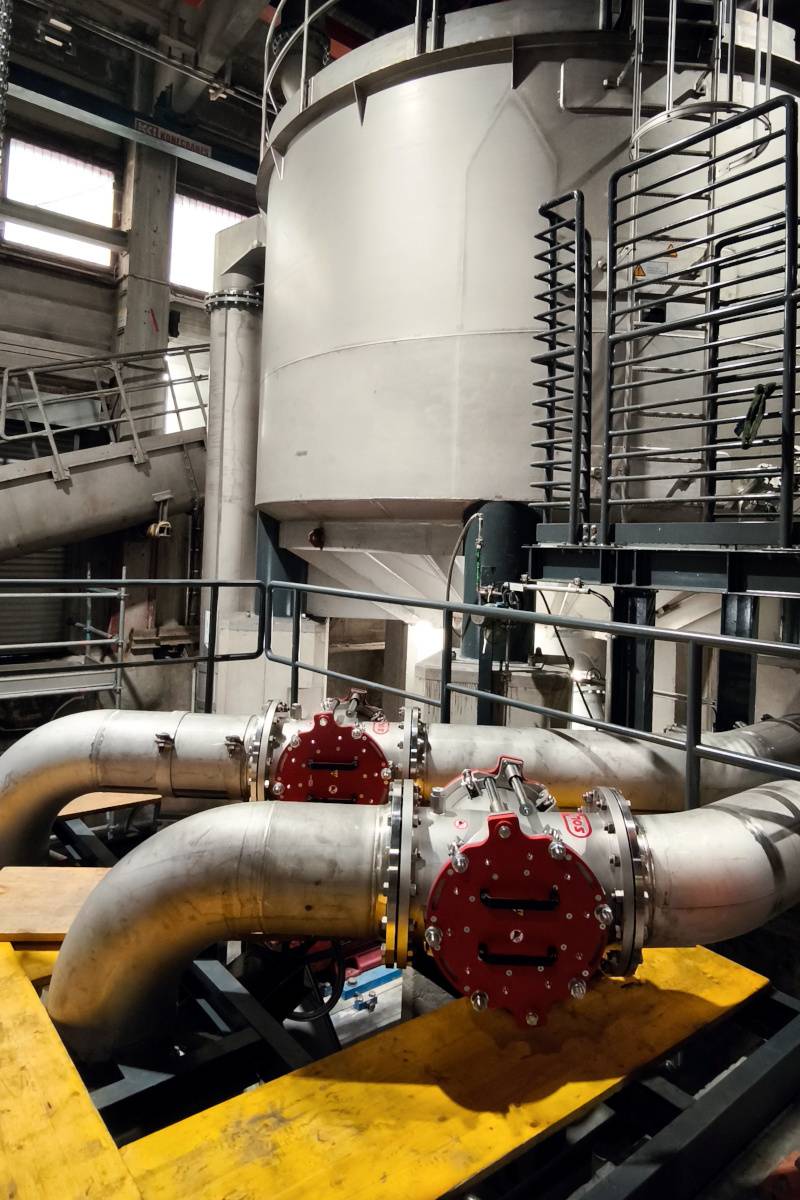

Der ML-P findet vor allem in der Papier- und Zellstoffindustrie Anwendung — er scheidet problemlos auch lange Fasern oder Drähte aus Zellstoff ab (in einer Anwendung wurden wöchentlich bis zu 20 kg Drähte abgefangen). Darüber hinaus wird er im Maschinenbau, in der Kunststoff-, Chemie-, Keramik- und Glasindustrie sowie in Wärmekraftwerken eingesetzt. Für die Lebensmittelindustrie ist der ML-P nicht geeignet — aufgrund des relativ großen Abstands zwischen den Magnettüren erreicht er nicht die extreme Abscheideleistung, die die Lebensmittelverarbeitung erfordert.
Wir führen kostenlose Tests Ihres Materials an unseren Magnetabscheidern durch und garantieren Ergebnisse innerhalb von drei Tagen. Wir kommen zu Ihnen, nehmen Ihren Betrieb auf und erarbeiten eine konkrete Lösung — nach der Installation übernehmen wir Inbetriebnahme, Bedienerschulung und anschließend den autorisierten Service während der gesamten Betriebsdauer des Abscheiders.
In welchen Branchen werden Platten-Magnetabscheider eingesetzt?
Der Platten-Magnet zeichnet sich durch große Effektivität (dank der Bestückung mit Neodym-Magneten), hohe Kapazität (da sich keine störenden Hindernisse im Produktstrom befinden) und einfache Instandhaltung. ML-P findet seine Verwendung z. B. in den Papier- und Zellstoffwerken, weil er ohne Probleme auch mit Anwesenheit langer Materialfasern fertig werden kann (diese befinden sich gewöhnlich in den Materialien, die z. B. in der Papierindustrie verarbeitet werden). Im Gegenteil, in Anbetracht einer relativ großen Entfernung zwischen den Magnettürchen ist dieser Magnetabscheider nicht für z. B. Nahrungsmittelindustrie geeignet.
