Mobiles Filtersystem MSP-S ANCISTRUS
Das mobile Reinigungssystem MSP-S ANCISTRUS wurde entwickelt, um winzige Eisenpartikel aus Kühlschmierstoffen, Ölen und anderen technischen Flüssigkeiten zu entfernen.
Hauptvorteile der mobilen Reinigungsanlage MSP-S ANCISTRUS
- Verlängerung der Lebensdauer von Schneid-, Kühl- und Hydraulikflüssigkeiten
- Perfekte Oberfläche von bearbeiteten Produkten
- Senkung der Entsorgungskosten
- Reduzierter Verbrauch von Einwegfiltern und technischen Flüssigkeiten
- Verlängerte Lebensdauer der Werkzeuge
- Reinigung der technischen Flüssigkeiten über Nacht (= über die normalen Arbeitszeiten hinaus)
- Verlängerung der Lebensdauer von Pumpen und Düsen
- Senkung der Wartungskosten
- Reduzierung von Stillstandzeiten und Ausfällen in der Produktion
- Permanenter Schutz der Produktionsanlagen
- Reibungsloser Produktionsbetrieb
- Aufgrund seiner Kompaktheit und Mobilität ist dieses Filtersystem ideal z. B. für Serviceunternehmen im Metallbearbeitungssektor
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Konstruktion der mobilen Separationsanlage

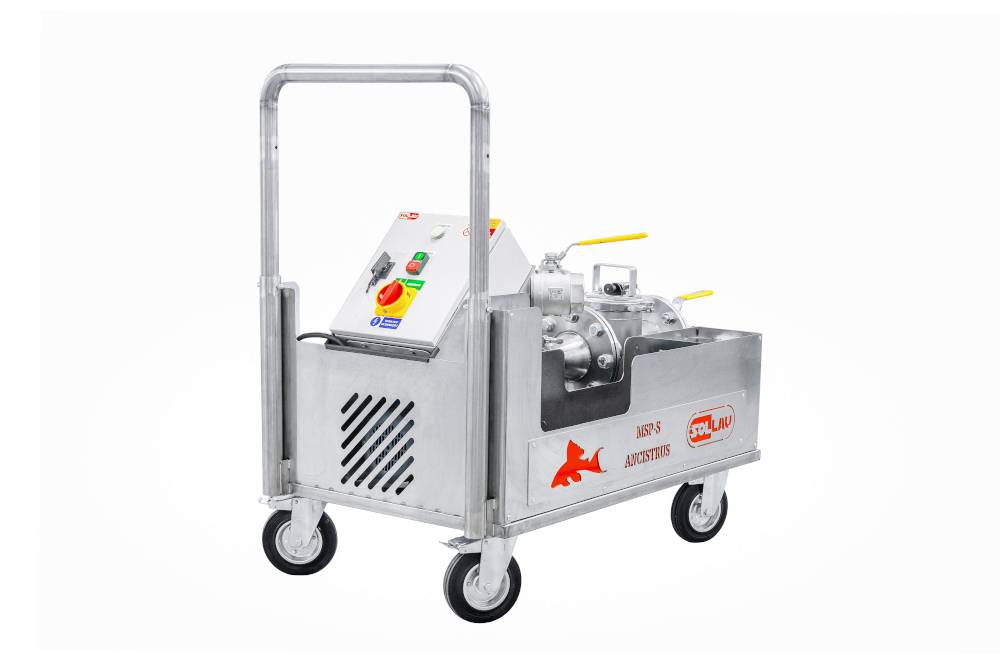

Der fahrbare Magnetfilter ist auf einem Radchassis montiert und besteht aus folgenden Hauptteilen:
- extrem starker Magnetfilter
- integrierte Pumpe
- Einlass- und Auslassschläuche mit Schnellverschluss (für einfachen Anschluss an den zu reinigenden Rohrleitungskreislauf)
Im Gehäuse dieses Magnetabscheiders befinden sich labyrinthartig angeordnete Magnetstäbe in Edelstahl-Schutzhüllen, die im intensiven Kontakt mit dem strömenden Material sind und auch die kleinsten ferromagnetischen Verunreinigungen auffangen können.
Die aufgefangenen magnetischen Partikel verschieben sich automatisch an die Hinterseiten der Edelstahl-Schutzhüllen, d. h., sie blockieren nicht die Strömung des zu reinigenden Materials und gleichzeitig sind sie vom Abwasch durch den Materialstrom geschützt.
Wie wird der mobile Filtermagnet gereinigt?
Sobald der Flüssigkeitseinlass und -auslass geschlossen sind, wird das Innenteil aus dem Gehäuse des Filter-Magnets herausgenommen und ins Reinigungsfach (innerhalb des mobilen Filtersystems) gelegt. Dann zieht man die Magnetstäbe aus den Edelstahl-Schutzhüllen und die aufgefangenen Eisenpartikel fallen sofort ab ins Reinigungsfach. Jetzt kann man den Mobilfilter wieder zusammenbauen und mit der Filtration fortsetzen.
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
MSP-S ANCISTRUS
- Druckfestigkeit bis zu 8 bar
- Magnetische Flussdichte auf der Edelstahl-Schutzhülle: bis 16 000 Gauss
- Große magnetische Fangfläche
- Mobile Version = das Filtersystem kann einfach und schnell transportiert werden
- Schnellverschlüsse für einfache und schnelle Verbindung des mobilen Reinigungsgeräts mit dem zu reinigenden Rohrleitungskreislauf
- Maschensieb zum Entfernen von nichtmagnetischen Partikeln (optional)
Technische Parameter
Gesamtabmessungen des mobilen Filtersystems MSP-S ANCISTRUS
- Höhe ohne Handgriff: 666 mm
- Höhe mit Handgriff: 1 000 mm
- Wagenhöhe: 182 mm
- Länge: 1 321 mm
- Breite: 600 mm
Pumpenbeschreibung
Calpeda AM 40-10B (elektr. Anschlusswerte: 230 V, 50 Hz, Motor: 2900 U/min, 0.55 kW, Gewicht: ung. 20 kg, Arbeitsdruck: 6 bar, Schutzart: IP 54, Förderhöhe max. 12.9 m)
Schläuche
4 m lange Einlass- und Auslassschläuche (aus ölbeständigem PVC) mit Schnellverschlüssen (die einfache und schnelle Verbindung des mobilen Reinigungsgeräts mit dem zu reinigenden Rohrleitungskreislauf garantieren).
| Produkt | Eingangs-/ Ausgangsdurchmesser (mm) | Datenblatt |
|---|---|---|
| MSP-S 100 N ANCISTRUS | 100 | PDF anzeigen |
Der mobile Magnetabscheider MSP-S ANCISTRUS ist in erster Linie zur Abscheidung ferromagnetischer Partikel aus Industrieölen und Emulsionen ausgelegt – konkret aus Schneid-, Schleif-, Kühl- und Hydraulikflüssigkeiten. Dank seines kompakten mobilen Aufbaus ist er die ideale Lösung für Serviceunternehmen in der Metallindustrie sowie für die Reinigung von Flüssigkeitskreisläufen außerhalb des normalen Produktionsbetriebs, zum Beispiel nachts.
Der Abscheider MSP-S ANCISTRUS ist mit Neodym-Magneten ausgestattet, die eine Induktion von 16.000 G am Kern und 11.500 G am Mantel des Magnetrohrs erreichen. Die maximal erreichbare Induktion innerhalb der Produktreihe MSP-S beträgt 18.700 G, die Abrisskraft bis zu 176 N. Erfasst werden ferromagnetische Verunreinigungen ab einer Größe von 1 Mikron.

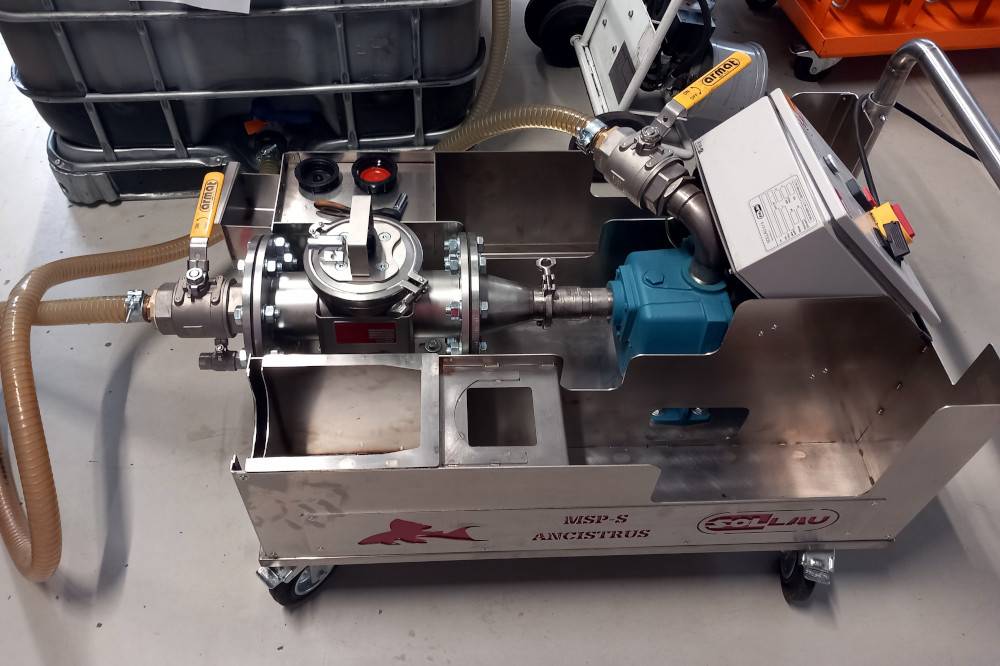

Die mobile Einheit auf einem Fahrgestell mit Rollen bildet ein vollständiges System bestehend aus dem Magnetabscheider, einer Calpeda AM 40-10B Pumpe (230 V, 0,55 kW, Druck 6 bar) und einem Satz vier Meter langer ölbeständiger PVC-Schläuche. Die Schläuche sind mit Schnellkupplungen für den sofortigen Anschluss an den zu reinigenden Kreislauf ausgestattet. Zur Einheit gehört auch ein integrierter Auffangbehälter für die abgeschiedenen Verunreinigungen.
Nach dem Schließen des Ein- und Auslasses der zu reinigenden Flüssigkeit wird der Abscheiderkörper entnommen und in den integrierten Auffangbehälter eingelegt. Die Neodym-Kerne werden aus den Schutzrohren aus Edelstahl herausgezogen, und die abgeschiedenen Fe-Partikel fallen selbständig in den Behälter. Anschließend wird der Abscheider wieder zusammengesetzt und der Reinigungsprozess kann fortgesetzt werden. Als optionale Ausstattung ist ein mechanisches Sieb für den Rückhalt nichtmagnetischer Verunreinigungen erhältlich.
Der Abscheider MSP-S ANCISTRUS ist für einen Betriebsdruck von bis zu 8 bar ausgelegt. Die in der mobilen Einheit integrierte Pumpe Calpeda AM 40-10B arbeitet mit einem Druck von 6 bar und einer maximalen Saughöhe von 12,9 m. Für spezifische Anforderungen bieten wir eine individuelle Fertigung an.
Regelmäßige magnetische Reinigung von Betriebsflüssigkeiten verlängert deren Standzeit und senkt die Kosten für den Kauf neuer Flüssigkeiten sowie für deren umweltgerechte Entsorgung. Die Oberflächenqualität der bearbeiteten Werkstücke verbessert sich und die Werkzeugstandzeit wird verlängert. Der Abscheider reduziert zudem den Verschleiß von Pumpen und Düsen, verhindert Produktionsstillstände und senkt die Wartungskosten für Prozessanlagen.
Der Abscheider wird gemäß der Zulassung zum Schweißen von Druckgeräten nach PED 2014/68/EU sowie mit Zertifikat nach EN-ISO 3834-2, EN 1090-2, EN 13480-1 bis 5 und EN 13445-1 bis 5 gefertigt. Wir führen kostenlos Tests Ihres Materials am Abscheider innerhalb von drei Tagen durch – überzeugen Sie sich so, dass das Gerät Ihren Anforderungen entspricht, bevor Sie eine Kaufentscheidung treffen.
