Elektro-Aushebemagnet DND-MC E
Der elektromagnetische Aushebemagnet mit manueller Reinigung wird über dem Förderband installiert und dient zu einer leichten und schnellen Trennung magnetischer Partikel aus dem beförderten Material. Im Vergleich zu permanenten Versionen der Aushebemagnete ist das Magnetfeld von Elektromagneten wesentlich stärker und tiefer. Deshalb eignen elektromagnetische Magnetabscheider sich für das Erfassen von formproblematischen (Schrauben, Mütter, Kugeln usw.) sowie schwereren Eisenteilen besser. Das extremstarke elektromagnetische Feld sorgt auch für die Trennung von ferromagnetischen Partikeln, die sich unter einer höheren Schicht des Förderstromes befinden. Der Elektromagnet ist ebenso eine ausschließliche Lösung für Applikationen, bei den es – etwa aus Betriebs- oder Wartungsgründen – bisweilen nötig ist, das Magnetfeld zu deaktivieren (was der permanente Magnet nicht ermöglicht).
Beiträge der Separator-Anwendung
- Gereinigtes Material (ohne ferromagnetische Verunreinigungen)
- Permanenter Schutz technologischer Anlagen
- Produktionsbetrieb muss nicht unterbrochen werden
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Konstruktion des Magnetabscheiders
Die Basis des Magnetabscheiders bildet eine elektromagnetische Einheit im robusten Metallahmen aus weichem Stahl und mit einem antiabrasiven Fundament aus widerstandsfähigem Manganstahl.
Steuerungsschrank mit Transformator und Gleichrichter
Der Steuerungsschrank dient zur Bedienung des Magnetabscheiders. Der Transformator und der Gleichrichter sorgen für die richtige Netzspeisung der ganzen Anlage (entsprechende Konstruktion des Elektromagnets, Umgebungstemperatur, Eintrittsspannung usw.).
Konstruktion des Transformators und Gleichrichters
- Geschweißter Stahlschrank mit Gehäuse IP 65
- Der Ölstandanzeiger befindet sich an der Vorderseite des Behälters (bei den Versionen mit Ölkühlung)
- Der Transformator ist mit doppelter Windung versehen, laut Norm BS EN 60076.
- Der Gleichrichter entspricht den Parametern, laut Norm BS 4417 ABCD.
- Der Überspannungsschutz: Schutzdioden mit schnell wirkenden Halbleitersicherung

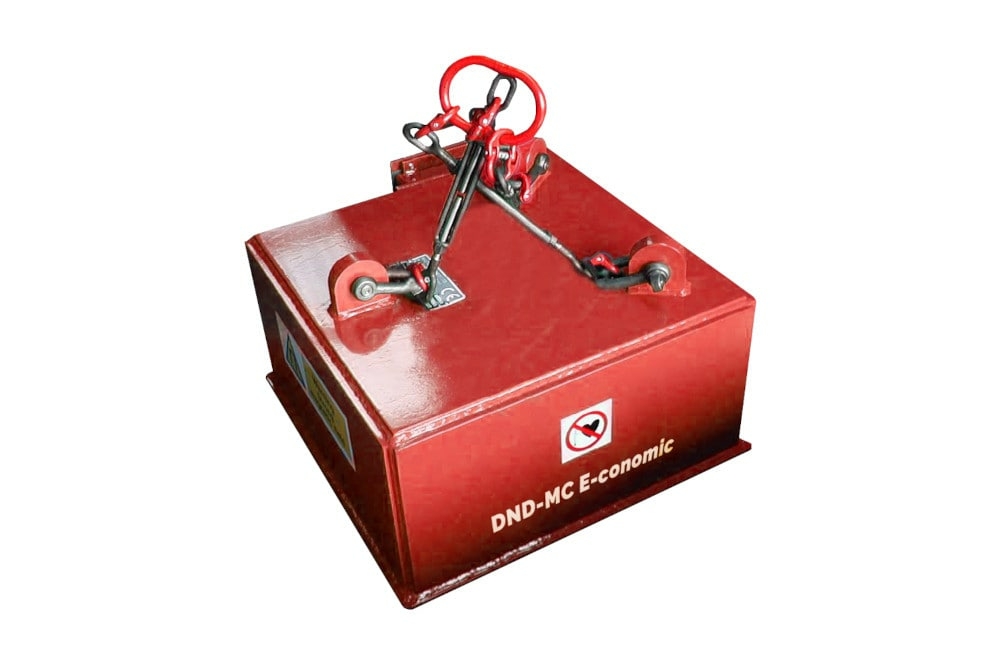

DND-MC E-conomic
- Ideal für die Applikation in mobilen Schredder- und Recyclinglinien
- Leistung/Gewicht-Verhältnis: das stärkste Magnetfeld im Verhältnis zum Gewicht des Magnetabscheiders
- Niedriges Gewicht
- Niedrige Einbauhöhe
- Kompakte Ausführung
Parameter
- Attraktives Preis/Leistung-Verhältnis
- Netzanschluss: 415 V (auch für Spannung 400 und 380 V geeignet)
- Magnetspeisung: von 4,86 bis 6,99 kW
- Bandgeschwindigkeit des Förderbandes: max. 2,5 m/s
- Maximaler Arbeitsabstand: 450 mm
- Förderbandbreite bis 1500 mm
- Version mit Luftkühlung (ohne Öl)
DND-MC E-fficient
- Maximale Arbeitsabstand: 1000 mm
- Netzanschluss: 415 V (auch für Spannung 400 und 380 V geeignet)
- Magnetspeisung: von 0,6 bis 12 kW
- Bandgeschwindigkeit des Förderbandes: max. 5 m/s
- Förderbandbreite bis 2000 mm
- Luftgekühlte Ausführung
DND-MC E-xtreme
- Maximale Arbeitsabstand: 1000 mm
- Netzanschluss: 415 V (auch für Spannung 400 und 380 V geeignet)
- Magnetspeisung: von 1 bis 34 kW
- Bandgeschwindigkeit des Förderbandes: max. 5 m/s
- Förderbandbreite bis 2000 mm
- Ölgekühlte Ausführung
- Langlebige elektromagnetische Spule
Der Elektro-Aushebemagnet DND-MC E ist eine elektromagnetische Platte mit manueller Reinigung, die über einem Gurtförderer aufgehängt wird und ferromagnetische Verunreinigungen aus dem geförderten Material abscheidet – einschließlich formproblematischer Teile (Schrauben, Muttern, Kugeln) sowie Partikel, die unter einer dickeren Materialschicht verborgen sind. Er schützt nachgelagerte Anlagen und gewährleistet einen störungsfreien Produktionsbetrieb.
Elektromagnetische Platten erzeugen ein stärkeres und tieferes Magnetfeld als Permanentüberbandmagnete und eignen sich daher besser für die Abscheidung schwererer und formkomplexer Eisenteile. Darüber hinaus lässt sich das Magnetfeld bei Bedarf – etwa aus Betriebs- oder Wartungsgründen – durch einfaches Abschalten der Stromversorgung deaktivieren, was bei Permanentmagneten nicht möglich ist.
Wir bieten drei Modelle an: das kompakte E-conomic für mobile Brech- und Recyclinganlagen (max. Aufhängehöhe 450 mm, luftgekühlt); das E-fficient mit max. Aufhängehöhe 1000 mm und einer Leistungsaufnahme bis 12 kW (luftgekühlt); sowie das E-xtreme mit ölgekühlter Spule für eine lange Lebensdauer und einer Leistungsaufnahme bis 34 kW.
Die Elektromagnete DND-MC E sind für den elektrischen Anschluss bei 415 V ausgelegt (kompatibel auch mit 400 V und 380 V), mit einer Leistungsaufnahme von 0,6 bis 34 kW je nach Modell. Die maximale Montagehöhe über dem Förderband beträgt 1000 mm, die maximale Bandgeschwindigkeit 5 m/s. Das Gehäuse des Abscheiders besteht aus 8 mm starkem Manganstahl, der abrieb- und stoßfest ist.
Der Steuerschrank regelt den Betrieb des Abscheiders und ist mit einem Transformator, einem Gleichrichter sowie einem Überspannungsschutz mit schnell wirkenden Halbleitersicherungen ausgestattet. Das geschweißte Stahlgehäuse hat die Schutzart IP 65; bei ölgekühlten Ausführungen ist zusätzlich ein Ölstandsanzeiger vorhanden.
Die Reinigung erfolgt manuell: Der Bediener deaktiviert das Magnetfeld durch Abschalten der Stromversorgung, woraufhin die abgeschiedenen ferromagnetischen Verunreinigungen selbstständig von der Unterseite des Abscheiders abfallen. Dieser Vorgang ist sicher und erfordert keine aufwändige Handhabung des Abscheiders. Das genaue Reinigungsintervall richtet sich nach dem Verschmutzungsgrad des verarbeiteten Materials.
Der DND-MC E findet Einsatz in anspruchsvollsten Industriebetrieben – insbesondere in mobilen und stationären Brech- und Siebanlagen, bei der Aufbereitung von Siedlungsabfällen, im Bergbau und Tagebau, beim Glasrecycling, bei der Bauschutt-Zerkleinerung, Abbrucharbeiten, der Verwertung von Altfahrzeugen sowie in der Gießereiindustrie.
In welchen Branchen werden Elektro-Aushebemagnete eingesetzt
Die von der Firma SOLLAU s.r.o. angebotenen elektromagnetischen Aushebemagnete mit manueller Reinigung werden in Zusammenarbeit mit dem traditionellen und renommierten europäischen Hersteller dieser Produkte gefertigt. Es handelt sich also um bewährte Magnetabscheider, die in schwierigsten Industriebereichen Einsatz finden: mobile sowie stationäre Schredder- und Sortierlinien, Müll-Sortieranlagen, Rohstoffindustrie und Bergbau, Umschlagterminale für Schüttgüter, Verarbeitung von Holzabfall, Bauschuttzerkleinerung und –sortierung, Abbrucharbeiten, umweltfreundliche Autowrack-Entsorgung, Glasrecycling, Gießereien, Usw.
