Platten-Spreizmagnet MC
Der MC Sollau-Platten-Spreizmagnet ist standardmäßig mit starken Ferritmagneten ausgestattet und dient zu leichter Entnahme von gestapelten Blechen (auf besonderen Wunsch kann man den Spreizmagnet auch mit extrem leistungsfähigen Neodym-Magneten geliefert werden.)
Die Grundkomponente, aus denen der Platten-Spreizmagnet zusammengesetzt wird, sind der magnetische Block in nichtrostender Ummantelung und die Tragkonsole (für Befestigung des magnetischen Blocks; sie kann ein Bestandteil der Lieferung sein).
Wie funktionieren Platten-Spreizmagnete?
Standardmäßige Spreizmagnete sind für ferromagnetische Bleche mit einer Dicke bis 3 mm und für die Blechstapel von maximaler Höhe bis 530 mm bestimmt. Um den richtigen Typ (und Menge) von nötigen magnetischen Spreizmagneten auszuwählen, sind die Größe und Dicke von einzelnen ferromagnetischen Blechen, die Höhe des Stapels und auch der Oberflächenzustand zu definieren (d. h., ob die Bleche trocken, geölt, feucht, rostig usw. sind), weil sämtliche diese Parameter die Verwendung der Spreizmagnete beeinflussen.
Deshalb der Klient, der z. B. mit trockenen Blechen mit einer Dicke von 1 mm, mit den Abmessungen von 900 x 600 mm und der Stapelhöhe von 50 mm arbeitet, braucht einen diametral unterschiedlichen Platten-Spreizmagnet als der Klient, der mit geölten Blechen mit einer Dicke von 2,5 mm, mit 2000 x 1000 mm Größe und der Stapelhöhe von 500 mm arbeitet (derweil im ersten Fall zur Spreizung nur ein Stück des schwächsten MC-F80 Spreizmagnetmodels genügt, im zweiten Fall sind gleichzeitig einige Spreizmagnete des stärksten MC-F530 Typs anzuwenden).
Vorteile von permanenten MC Sollau-Spreizmagneten
- Das von den Spreizmagneten generierte magnetische Feld ist stark, stabil und gleich bleibend für lange Jahre,
- kleine Abmessungen und niedriges Gewicht,
- im Vergleich mit anderen Systemen für Vereinzelung der Stahlblech-Stapel (z. B. mithilfe von Druckluft usw.) ist die Spreizung mit Hilfe der Spreizmagnete wesentlich billiger,
- entfällt ein mühsames mechanisches Entstapeln von Blechen, die mit einer Öl- oder Glanzmittelschicht usw. zusammengeklebt sind; und auch das Risiko der Beschädigung der Blechoberfläche bei deren automatischer Entnahme und Verarbeitung wird dadurch reduziert,
- außergewöhnliche Konstruktionslösung ermöglicht Verwendung nur einer primären Konsole für Befestigung bis vier verschiedener Type von magnetischen Blocks der Spreizmagnete (i.a.W. , soweit der Klient sich schon ein Fundament des SOLLAU-Spreizmagnets gekauft hat, dann braucht er nicht bei eventuellem Bedarf eines Spreizmagnets mit anderer Kraft wieder eine Konsole anzuschaffen; er kauft nur einen weiteren magnetischen Block, der auf die Konsole mithilfe von Schrauben befestigt wird),
- magnetische Blocks können auch selbstständig ohne des Spreizmagnetfundaments angewendet werden (dennoch mit der Konsole ist die Verwendung des Spreizmagnets vielmehr einfacher).
Wie werden die Platten-Spreizmagnete verwendet?

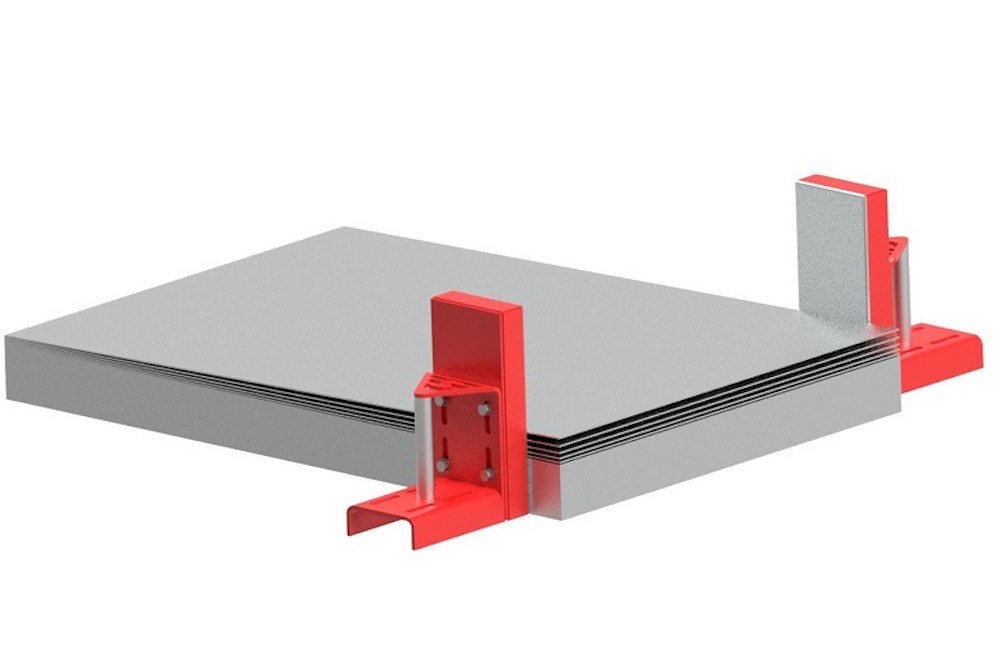

Die Anwendung des Spreizmagnets ist sehr einfach; der Platten-Spreizmagnet wird nur zum Blechstapel einfach angelegt und eine fächerartige Aufspreizung entsteht, d. h., starkes magnetisches Feld entstapelt einzelne Blechplatten voneinander (die Platten können nachfolgend schnell, bedienungsfreundlich und hauptsächlich sicher zu weiterer Verarbeitung ohne Verwendung von Werkzeug abgenommen werden, weil nach Abnahme des oberen Blechs der darunter liegende Blech automatisch nach oben verschoben wird).
Einfache Bestellung im E-Shop
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
MC-F
- Attraktives Preis-Leistung-Verhältnis
- Standard Ferrit-Ausführung
- Höhe des Stapels: bis 530 mm
- Dicke der Bleche: bis 3 mm
Platten-Spreizmagnet ist standardmäßig mit starken Ferritmagneten ausgestattet und dient zu leichter Entnahme von gestapelten Blechen (auf besonderen Wunsch kann man den Spreizmagnet auch mit extrem leistungsfähigen Neodym-Magneten geliefert werden.)
| Produkt | Max . Höhe des Blechstapels (mm) | Max . Blechdicke (mm) | Datenblatt |
|---|---|---|---|
| MC-F 80 | 80 | 3 | PDF anzeigen |
| MC-F 130 | 130 | 3 | PDF anzeigen |
| MC-F 230 | 230 | 3 | PDF anzeigen |
| MC-F 330 | 330 | 3 | PDF anzeigen |
| MC-F 430 | 430 | 3 | PDF anzeigen |
| MC-F 530 | 530 | 3 | PDF anzeigen |
Konsolen
| Produkt | Kodeangabe | H (mm) | X (mm) | Y (mm) | Z (mm) | Anschluss-schrauben | Datenblatt |
|---|---|---|---|---|---|---|---|
| Konzola 01 | K01 | 170 | 110 | 160 | 40 | M8 | PDF anzeigen |
| Konzola 02 | K02 | 280 | 110 | 200 | 50 | M8 | PDF anzeigen |
Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.
| Max. Höhe des Blechstapels (mm) | A (mm) | B (mm) | C (mm) | Anschluss-konsole | Max. Blechdicke (mm) | Empfohlener Konsolentyp | |
|---|---|---|---|---|---|---|---|
| MC-F80 | 80 | 110 | 115 | 42 | 2x závit M8 | 3 | K01 |
| MC-F130 | 130 | 160 | 115 | 42 | 4x závit M8 | 3 | K01 |
| MC-F230 | 230 | 260 | 115 | 42 | 4x závit M8 | 3 | K01 |
| MC-F330 | 330 | 360 | 115 | 42 | 4x závit M8 | 3 | K01 / K02 |
| MC-F430 | 430 | 460 | 115 | 42 | 4x závit M8 | 3 | K02 |
| MC-F530 | 530 | 560 | 115 | 42 | 4x závit M8 | 3 | K02 |
Die entscheidenden Parameter für die Auswahl sind die Staplerhöhe, die Blechdicke und die Oberflächenbeschaffenheit. Die Standard-Ferrit-Reihe MC-F deckt Stapel von 80 mm (Modell MC-F80) bis 530 mm (Modell MC-F530) bei einer maximalen Blechdicke von 3 mm ab. Je höher der Stapel und je klebriger die Blechoberfläche (Öl, Poliermittel), desto leistungsstärker — und in der Regel länger — ist das benötigte Modell; bei allen drei Parametern beraten wir Sie gerne.
Die Standard-Ferrit-Ausführung MC-F deckt die meisten Anwendungen mit trockenen oder leicht geölten ferromagnetischen Blechen bis 3 mm Dicke ab. Die NdFeB-Neodym-Ausführung liefern wir auf besonderen Wunsch für Fälle, bei denen Bleche stark geölt, klebrig oder anderweitig oberflächenbehandelt sind und dadurch eine deutlich erhöhte Haftkraft aufweisen. Um festzustellen, ob Ihre Anwendung einen Neodym-Spreizmagneten erfordert, kontaktieren Sie uns — wir führen kostenlos einen Test an Ihrem Material durch und garantieren die Ergebnisse innerhalb von drei Werktagen.
Platten-Spreizmagnete funktionieren auch bei geölten oder oberflächenbehandelten Blechen, jedoch unterscheiden sich Art und Anzahl der benötigten Spreizmagnete von Anwendungen mit trockenen Blechen. Perforierte Bleche haben ein geringeres Gewicht und reagieren anders auf das Magnetfeld als Vollbleche. Für eine genaue Empfehlung teilen Sie uns bitte Maße, Dicke und Oberflächenbeschaffenheit des jeweiligen Blechs sowie die Stapelhöhe mit — auf Basis dieser Daten schlagen wir die richtige Lösung vor.
Legen Sie den Spreizmagneten einfach seitlich an den Stapel — das starke Magnetfeld trennt die einzelnen Bleche sofort voneinander, sodass das oberste Blech ohne Werkzeug sicher entnommen werden kann und das darunter liegende Blech automatisch nach oben rückt. Bei kleineren Blechen empfehlen wir, einen Spreizmagneten mittig an der kürzeren Seite des Stapels zu platzieren; bei größeren Blechen zwei Spreizmagnete in dieselbe Ecke. Platzieren Sie Spreizmagnete gegenüber, erzeugen Sie einen Schwebeffekt, der die automatisierte Handhabung erleichtert.

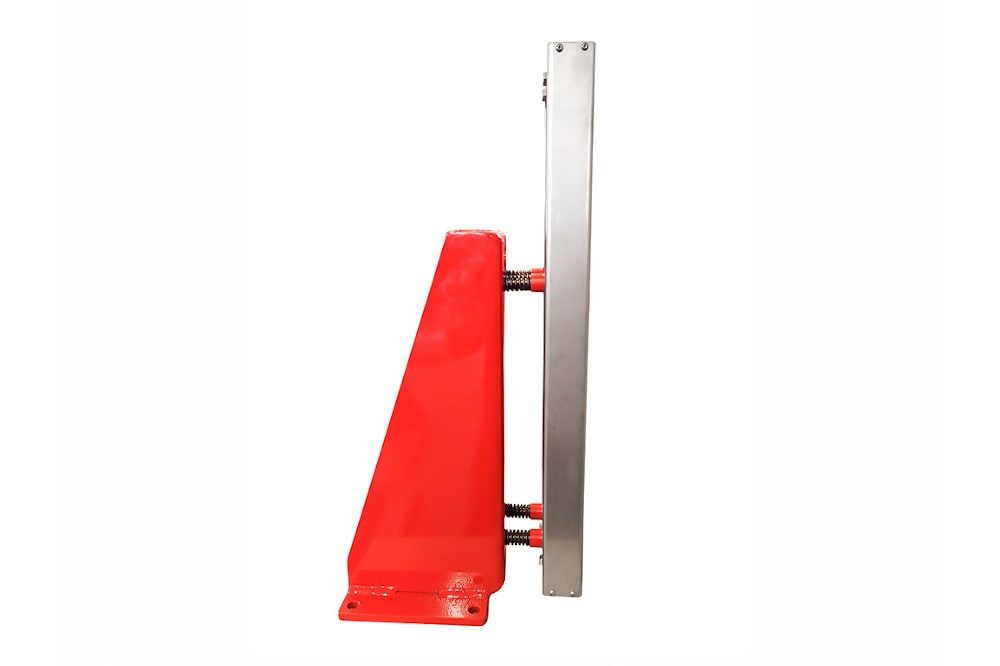

Die Konsole ist eine Trägerbasis, an der der Magnetblock des Spreizmagneten mit M8-Gewinden angeschraubt wird — mit der Konsole ist die Bedienung des Spreizmagneten deutlich komfortabler und das manuelle Festhalten des Blocks entfällt. Das Modulsystem besteht darin, dass bis zu vier verschiedene Magnetblocktypen an einer Konsole befestigt werden können: Wenn Sie zukünftig ein anderes Modell benötigen, müssen Sie keine neue Konsole erwerben — Sie kaufen lediglich den neuen Magnetblock. Die Konsole K01 eignet sich für die Modelle MC-F80 bis MC-F330, die Konsole K02 für die Modelle MC-F330 bis MC-F530.
Platten-Spreizmagnete sind im Vergleich zu Druckluftsystemen deutlich günstiger in Anschaffung und Betrieb — sie benötigen weder Energiequelle noch Kompressor noch regelmäßige Wartung. Auch das mühsame manuelle Trennen von durch Öl- oder Poliermittelschichten zusammengeklebten Blechen entfällt, und das Risiko von Oberflächenschäden bei der automatischen Blechentnahme wird reduziert. Das Magnetfeld der Dauermagnete ist über viele Jahre stabil und gleichbleibend ohne jegliche Wartung.
Platten-Spreizmagnete liefern wir am häufigsten in den Maschinen-, Stahl- und Automobilbau sowie an Verarbeiter und Händler von Hüttenwerkserzeugnissen. Ausgewählte Modelle haben wir dauerhaft auf Lager zur sofortigen Abnahme; für nicht standardmäßige oder Sonderausführungen kontaktieren Sie uns direkt. Nach dem Kauf übernehmen wir Installation, Einweisung des Bedienpersonals und autorisierten Service für die gesamte Nutzungsdauer.
In welchen Branchen werden Platten-Spreizmagnete eingesetzt?
Die Platten-Spreizmagnete finden einen umfangreichen Einsatz in der Maschinen-, Stahl- und auch in der Autoindustrie; sie sind ein unentbehrlicher Hilfsprodukt für die Verkäufer und die Vertriebsfirmen des Hüttenmaterials usw.
