VORTEILE DES MAGNETABSCHEIDERS MSP-AC EKO

  • Kostengünstige Variante (attraktives Preis-Leistung-Verhältnis)
  • Automatische Reinigung
  • Bis zu 9 500 Gauß auf der Edelstahl-Schutzhülle
  • Große magnetische Fangfläche (Durchmesser des Magnetstabs: 68 mm)
  • Nach Maß hergestellte Magnetabschneider
  • Trennung ferromagnetischer Partikel in Größen ab 1 µm
  • Materialprüfung
  • Auch in doppelwandiger Ausführung erhältlich (für beheizte Rohrleitungen)

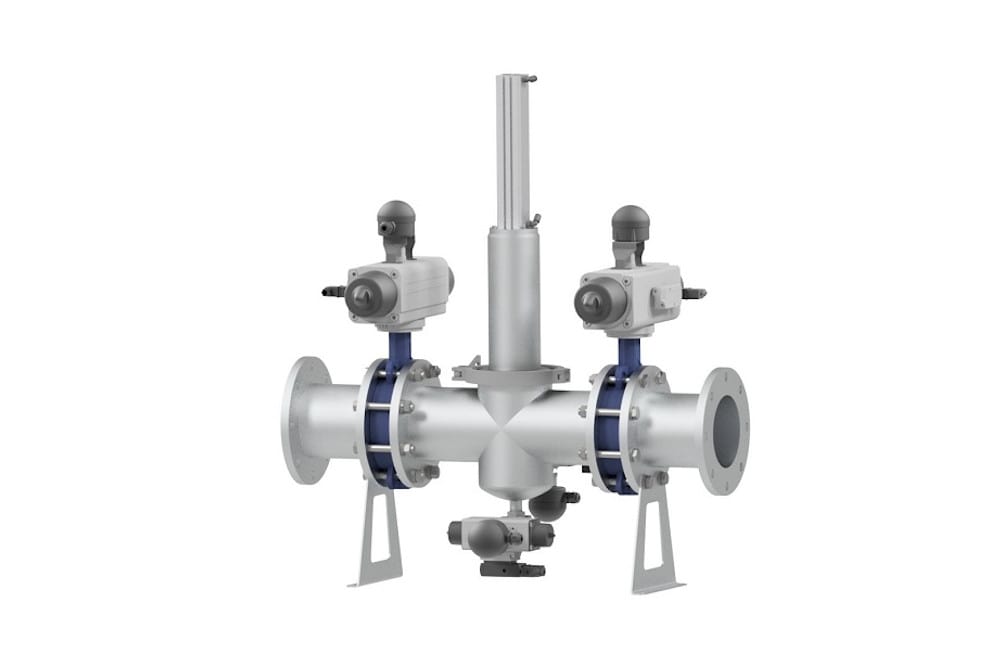

Magnetischer Durchflussfilter MSP-AC EKO

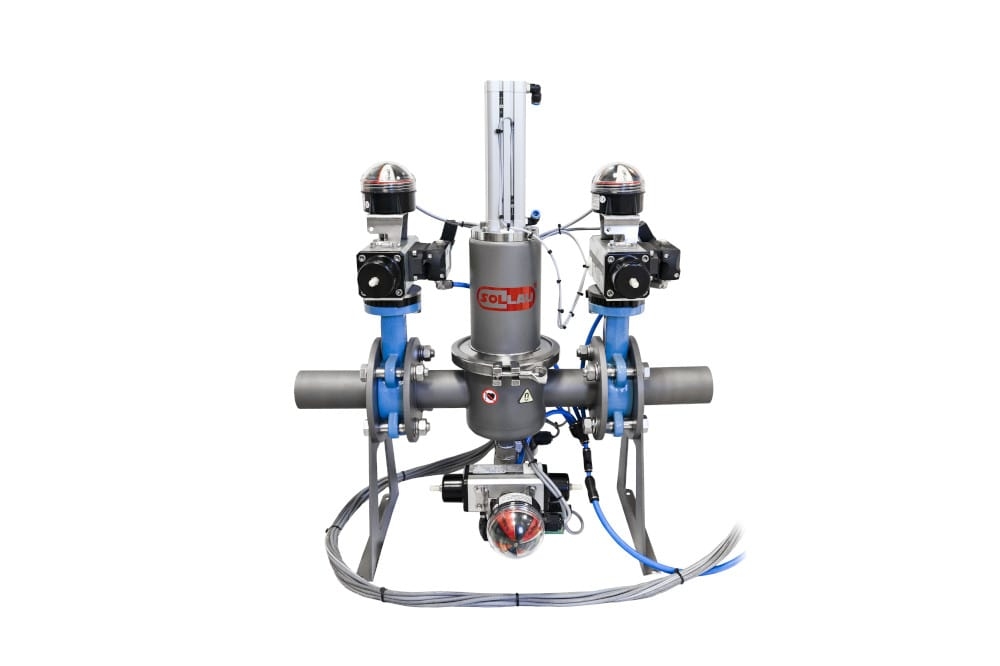

Magnetischer Durchflussfilter MSP-AC EKO BARRACUDA

Selbstreinigender Magnetabscheider MSP-AC EKO ist besonders zur Abscheidung ferromagnetischer Partikel aus Strom flüssiger oder trockener Materialien mit gut rieselfähigen Eigenschaften vorgesehen.

Aufbau des Filter-Magnets

Das Grundelement dieses einfachen, preisgünstigen dabei aber hoch wirksamen Magnetfilters ist eine Edelstahl-Schutzhülle mit Neodym-Kern. Dieses Rohr wird in die Leitung mit horizontal strömendem Material eingeschoben und kann auch die kleinsten ferromagnetischen Verunreinigungen auffangen und für ein sehr hohes Separationsniveau sorgen.

Die aufgefangenen magnetischen Partikel bleiben während des Abscheidungsprozesses auf der Hinterseite der Edelstahl-Schutzhülle, d. h., sie blockieren nicht die Strömung des zu reinigenden Materials und gleichzeitig sind sie gegen ungewolltes Mitreißen durch die strömende Masse geschützt. Im Gegensatz zu den kleinen Magnetstäben (mit dem Durchmesser von 25 bis 32 mm) der standardmäßig eingesetzten Magnetfilter, verfügt MSP-AC EKO über einen sehr breiten Magnetstab, was wesentlich die Abscheidungsfähigkeiten des Magnetabscheiders erhöht und gleichzeitig die Abstände zwischen den Reinigungsintervallen verlängert (auf der Hinterseite des Magnetstabes kann wesentlich höhere Menge der aufgefangenen Eisenverunreinigungen haften bleiben).

Für die möglichst effektivste Separation der magnetischen Partikeln ist der magnetische Durchflussabscheider mit besonders leistungsstarken Neodym-NdFeB-Magneten bestückt (sie ermöglichen eine magnetische Induktion bis zu 9 500 G auf der Edelstahloberfläche des Magnetrohrs zu erreichen).

Wie wird der Gitter-Magnet gereinigt?

Während der nachfolgenden automatischen Reinigung wird zuerst die Zufuhr und Abfuhr des Materialstroms automatisch geschlossen. Dann werden die Spülwasserventile (die Spülwasserzulauf und Ablauf regulieren) geöffnet, der Neodym-Kern wird aus der Edelstahl-Schutzhülle in den Oberteil des Magnetabscheiders automatisch hinausgeschoben (in einem entweder mechanisch oder über die Steuereinheit eingestellten Zeitintervall) und die aufgefangenen ferromagnetischen Verunreinigungen werden mit Spülwasser von der Edelstahlrohroberfläche in Spülwasserleitung gespült. Automatische Reinigung erfolgt sehr schnell, erfordert keinen menschlichen Operator und löst keine Ausfälle in der Produktion aus.

Um das Spülwasser bestmöglich (aus wirtschaftlicher sowie auch umweltfreundlicher Sicht) auszunutzen, könnte man den Spülwasserkreislauf zusätzlich mit einem weiteren Magnetabscheider (zum Abscheiden der magnetischen Partikel aus dem Spülwasser) ausstatten und das Spülwasser im geschlossenen Spülkreislauf des automatischen Magnetfilters dauerhaft gebrauchen. Die automatische Reinigung des Magnetfilters erfolgt durch pneumatische Elemente mit mechanisch einstellbaren Parametern (wie z. B. Reinigungsintervalle). Gegen Aufpreis ist auch eine programmierbare Steuereinheit und/oder ein Bedienpult mit Touch-Display (für schnelle Einstellung des Filtermagnets für die gewünschte Anwendung) lieferbar. Der Magnetfilter mit automatischer Reinigung ist für Betriebe mit fast beliebigem Verunreinigungsgrad des zu reinigenden Materials vorgesehen und kann auch in Steuerungssystem einer voll automatischen Produktionslinie integriert werden.

Weitere Vorrteile des Filter-Magnets

Dieses Magnetgitter ist auch in doppelwandiger Ausführung erhältlich, wo die Separationskammer beheizt wird, um die gereinigten Produkte (wie Schokolade, Sirupe, Konfitüren, Saucen usw.) vor Erstarrung zu schützen.

Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

An welche Rohrleitung wird der Gitter-Magnet angeschlossen?

Der magnetische Durchflussfilter MSP-AC EKO mit automatischer Reinigung wird standardmäßig mit Anschlussdurchmessern von 50 bis 100 mm hergestellt, wobei die Anschlussmaße sowie die Anschlussart (Flansch, Verschraubung, spezielle Anschlüsse) kundenspezifisch angepasst werden.

TESYDO-ZertifikatSOLLAU – unsere Produkte werden von echten Profis geschweißt!

SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

MSP-AC EKO V0 BARRACUDA

Magnetischer Durchflussfilter MSP-AC EKO BARRACUDA

  • Filtermagnet wird ohne Ventile und Klappen geliefert (der Kunde besorgt sie selbst)
  • Anschlussdurchmesser ab 20 bis 150 mm
  • Kleine Einbaumaße

Das Material strömt durch die Eintrittrohrleitung in den Abscheider und die Fe-Verunreinigungen werden auf der rostfreien Oberfläche der Magnetröhre aufgefangen. Bei Reinigung wird der magnetische Kern pneumatisch aus nichtrostendem Deck-Ummantelung herausgeschoben und die aufgefangenen Verunreinigungen werden abgespült (danach kann man erneut im Normalbetrieb fortsetzen). Die Spül- und Auslassmethode von angehafteten Fe-Kontaminanten, ebenso wohl die Unterbrechung des Materialzufuhrs usw., werden vom Klienten gelöst. In diesem Falle liefern wir bloß magnetische Haupteinheit ohne Ventile, Klappen usw.

ProduktAnschlußdurchmesser (mm)Datenblatt
MSP-AC EKO 20 V0 BARRACUDA 20 PDF anzeigen
MSP-AC EKO 40 V0 BARRACUDA 40 PDF anzeigen
MSP-AC EKO 50 V0 BARRACUDA 50 PDF anzeigen
MSP-AC EKO 80 V0 BARRACUDA 80 PDF anzeigen
MSP-AC EKO 100 V0 BARRACUDA 100 PDF anzeigen
MSP-AC EKO 125 V0 BARRACUDA 125 PDF anzeigen
MSP-AC EKO 150 V0 BARRACUDA 150 PDF anzeigen

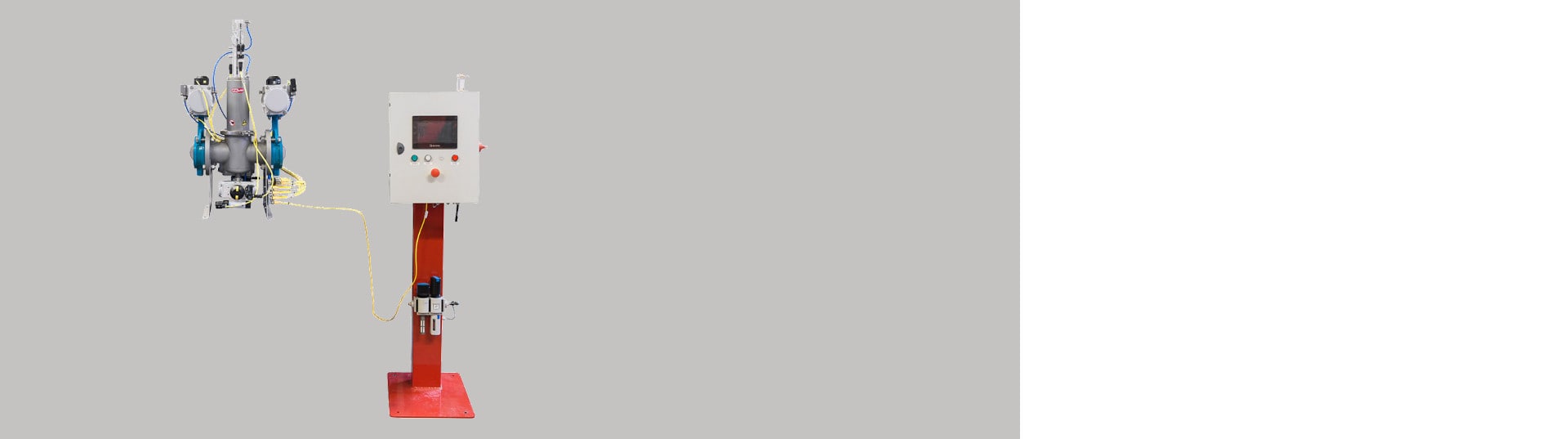

MSP-AC EKO V4 BARRACUDA

Magnetischer Durchflussfilter MSP-AC EKO BARRACUDA

  • Filtermagnet wird mit Ventilen und Klappen geliefert
  • Vollautomatische Version
  • Anschlussdurchmesser ab 20 bis 150 mm
  • Bedienpult mit Display

Das Material strömt durch die Eintrittrohrleitung in den Abscheider und die Fe-Verunreinigungen werden auf der rostfreien Oberfläche der Magnetröhre aufgefangen. Bei der Reinigung wird zuerst der Materialfluss gestoppt, dann wird das Putzventil aktiviert und ein Reinigungsmedium beginnt in den Abscheider einzufließen. Die Magnetkerne werden pneumatisch hinausgeschoben und die aufgefangenen Fe-Verunreinigungen werden mit Strom einer Reinigungsflüssigkeit in die Abflussrohrleitung abgespült (der Austritt der Abflussrohrleitung kann auch für Probeentnahme ausgenützt werden). Nachfolgend wird der Magnet in die Grundstellung zurückgeschoben, Zufuhr der Reinigungsflüssigkeit wird gestoppt, das Putzventil wird deaktiviert und es wird im Normalbetrieb fortgesetzt.

ProduktAnschlußdurchmesser (mm)Datenblatt
MSP-AC EKO 20 V4 BARRACUDA 20 PDF anzeigen
MSP-AC EKO 40 V4 BARRACUDA 40 PDF anzeigen
MSP-AC EKO 50 V4 BARRACUDA 50 PDF anzeigen
MSP-AC EKO 80 V4 BARRACUDA 80 PDF anzeigen
MSP-AC EKO 100 V4 BARRACUDA 100 PDF anzeigen
MSP-AC EKO 125 V4 BARRACUDA 125 PDF anzeigen
MSP-AC EKO 150 V4 BARRACUDA 150 PDF anzeigen

Magnetabscheider auf Lager

Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.



In welchen Branchen werden Magnetfilter eingesetzt?

Die hygienische Ausführung des Gerätes wird auch der Verwendung in der Lebensmittelindustrie gerecht, aber der Einsatzbereich des automatischen Rohr-Magnets MSP-AC Eko ist wesentlich breiter. Er stellt eine beliebte Alternative zu den klassischen, teuren, geräumigen und komplizierten Magnetabscheider mit automatischer Reinigung dar und findet daher seine Anwendung u. a. im Maschinenbau, in Chemie- und Keramikindustrie sowie in industriellen Kühlkreisläufen usw.
