Plattenmagnet MS-MC-K/S
Der Schurrenmagnet MS-MC-K/S ist ein einfacher und zugleich hoch effizienter Magnetabscheider mit einem breiten Anwendungsgebiet. Die Platten-Magnete sind speziell für die Installation in schrägen, rechteckigen Rohrleitungen, Einlauf- und Übergabeschurren entwickelt worden. Als integraler Bestandteil der Rohrleitung kann der Plattenmagnet für jegliche Schüttgüter als Magnetabscheider eingesetzt werden. Der Plattenmagnet MS-MC wird v. a. dort eingesetzt, wo aus Gründen der bauseits vorgegebenen Einbausituation ausgeschlossen ist, einen sophistizierten Magnetabscheider einzubauen. Die Abmessungen des Plattenmagneten werden an die Gegebenheiten vor Ort angepasst (man schneidet einfach ein Loch in die vorhandene Rohrleitung und setzt die Magnettür ein).
Dank seines günstigen Preises ist der Magnet für Rutschen ein sehr beliebter Typ des Magnetabscheiders. Wir bestücken ihn mit sehr starken Neodym-Magneten, deshalb wird eine hohe Effektivität der magnetischen Separation erreicht.
Der Schurrenmagnet eignet sich auch für Materialien mit schlecht rieselfähigen, brückenbildenden oder abrasiven Eigenschaften geeignet, da im Materialfluss sich kein Hindernis (z. B. Magnetrost) befindet.
Aufbau des Plattenmagneten
Der Plattenmagnet besteht aus zwei Teilen:
- Magnetkern = Magnetplatte
- Schutzblech (manchmal auch als Deckplatte oder Extraktorplatte bezeichnet)
Die Plattenmagneten werden in zwei Modellreihen gefertigt, die sich nur in der Reinigungsmethode unterscheiden.
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
MS-MC-K
- Reinigung – durch Ausklappen (zur Reinigung wird nach dem öffnen der Auslaufklappe der Magnetkern ausgeschwenkt und die auf dem Schutzblech festgehaltenen ferromagnetischen Partikel fallen spontan ab.)
- Standardmäßig 4 500 G (als Option bis zu 7 000 G) an der Kontaktstelle mit dem zu reinigenden Material
- Widerstandsfähige Edelstahl-Ausführung
Wir empfehlen Ihnen, den ausklappbaren Plattenmagneten dort zu verwenden, wo es genug Raum für die Bedienung und das Ausklappen der Tür gibt. Dort, wo beengte Platzverhältnisse gegeben sind, empfehlen wir den Magneten mit ausziehbarer Schublade zur Abreinigung der anhaftenden Eisenpartikel.
Reinigung der ausklappbaren Magnettür
Bei Unterbrechung des Materialflusses klappt man, nach der Lockerung des Sicherungsstiftes, das komplette Magnetsystem aus. Im zweiten Schritt wird der Magnetkern abgeklappt und die am Schutzblech aufgefangenen Eisenpartikel fallen ab. Der Plattenmagnet mit dieser Reinigung eignet sich dort, wo es genug Raum für die Bedienung gibt.
| Produkt | Gewicht (kg) | Eingangs-/ Ausgangsgröße (mm) | Datenblatt |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | PDF anzeigen |
| MS-MC-K 300x200 N | 26 | 300 x 200 | PDF anzeigen |
| MS-MC-K 400x250 N | 43 | 400 x 250 | PDF anzeigen |
| MS-MC-K 500x250 N | 52 | 500 x 250 | PDF anzeigen |
| MS-MC-K 600x300 N | 69 | 600 x 300 | PDF anzeigen |
MS-MC-S
- Reinigung – durch das seitliche Herausziehen
- Für schwer erreichbare Stellen, beengte Platzverhältnisse
- Standardmäßig 4 500 G (als Option bis zu 7 000 G) an der Kontaktstelle mit dem zu reinigenden Material
- Widerstandsfähige Edelstahl-Ausführung
Der Plattenmagnet mit ausziehbarer Abreiniung ist eine perfekte Lösung dort, wo es nicht genug Raum für die Reinigung der Tür durch Ausklappen gibt, Die ist meist der Fall bei Rohrleitungen, Übergabeschurren usw. die z. B. zu nah an der Wand oder an einer anderen Leitungen installiert sind. In diesem Fall empfehlen wir, den Plattenmagnet mit ausziehbaren Abreinigungssystem zu verwenden, wo das Reinigungsblech (= Schublade) zur Abreinigung seitlich herausgezogen wird.

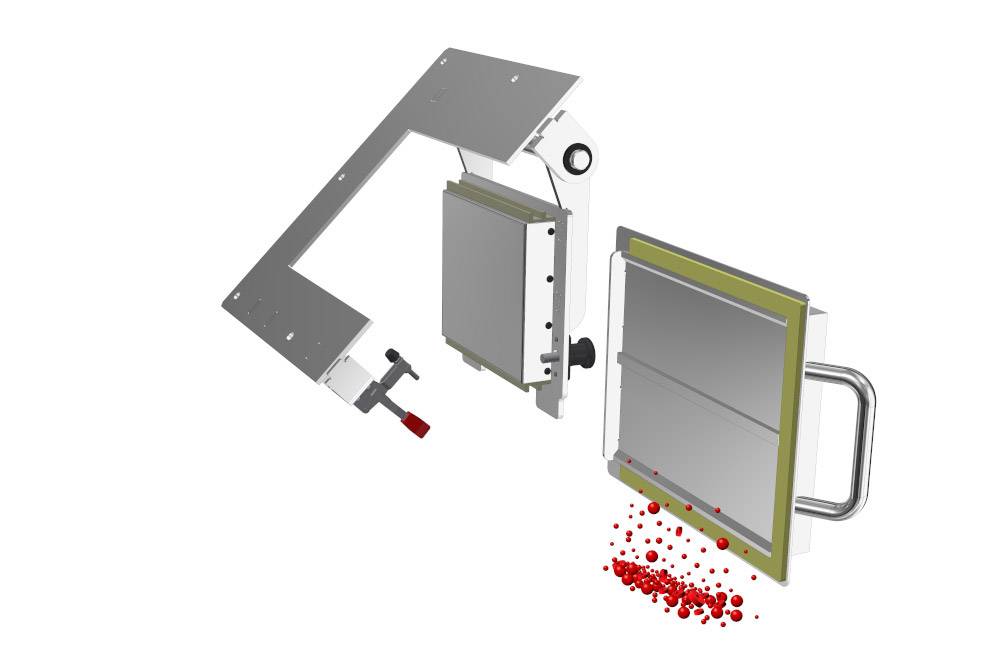

Reinigung des Plattenmagneten mit ausziehbarem Reinigungsblech
Bei Unterbrechung des Materialflusses klappt man nach Lockerung des Sicherungsstiftes das komplette Magnetsystem auf. Im zweiten Schritt wird das Reinigungsblech (Schublade) seitlich herausgezogen und die am Schutzblech aufgefangenen Metallpartikel fallen ab. Der Plattenmagnet mit dieser Reinigung eignet sich dort, wo es nicht genug Raum für die Bedienung gibt.
| Produkt | Gewicht (kg) | Eingangs-/ Ausgangsgröße (mm) | Datenblatt |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | PDF anzeigen |
| MS-MC-S 300x200 N | 24 | 300 x 200 | PDF anzeigen |
| MS-MC-S 400x250 N | 39 | 400 x 250 | PDF anzeigen |
| MS-MC-S 500x250 N | 48 | 500 x 250 | PDF anzeigen |
| MS-MC-S 600x300 N | 65 | 600 x 300 | PDF anzeigen |
Der Plattenmagnet MS-MC-K/S ist ein einfacher und hochwirksamer Magnetabscheider, der zur direkten Installation in ein geneigtes Rohrleitungssystem als integraler Bestandteil konzipiert ist. Er eignet sich besonders dort, wo aufgrund der Einbauhöhe oder nachgelagerter Anlagen kein komplexerer Separator eingesetzt werden kann. Dank seines attraktiven Preises und der sehr starken Neodym-Magnete gehört er zu den beliebtesten Magnetabscheidertypen für Schüttgüter.
Nein. Die Installation ist sehr einfach: Sie schneiden eine Öffnung in die bestehende Rohrleitung und setzen den Plattenmagnet ein. Die Anfertigung nach Maß ist selbstverständlich; Montage, Inbetriebnahme und Schulung des Bedienpersonals sind im Lieferumfang enthalten.
Beide Varianten erzielen die gleiche magnetische Wirksamkeit und unterscheiden sich lediglich in der Reinigungsweise. Den MS-MC-K (klappbar) empfehlen wir dort, wo ausreichend Platz um die Rohrleitung vorhanden ist — die Tür wird beim Reinigen aufgeklappt. Der MS-MC-S (ausziehbar) ist für beengte oder schwer zugängliche Standorte geeignet (Rohrleitung nahe der Wand, angrenzende Anlagen) — der Magnetkern wird beim Reinigen zur Seite ausgefahren, sodass kein Freiraum vor der Tür benötigt wird.
Das Verfahren ist für beide Varianten gleich und erfolgt in zwei Schritten: Nach dem Anhalten des Materialflusses lösen Sie die Arretierung und klappen die Magnettür auf. Im zweiten Schritt klappen Sie den Magnetkern heraus (MS-MC-K) oder schieben ihn zur Seite (MS-MC-S) — die auf der Abdeckplatte haftenden Metalle fallen von selbst ab. Der gesamte Vorgang erfordert weder Werkzeug noch die Demontage des Abscheiders aus der Rohrleitung.
Die Plattenmagnete eignen sich für alle Schüttgüter, einschließlich abrasiver oder schwer durchdringbarer — in den Materialfluss wird kein Hindernis (z. B. ein Magnetgitter) eingebracht, das Brückenbildung verursachen oder durch Abrasion beschädigt werden könnte. Sie kommen in der Lebensmittel-, Futter-, Pharma-, Holzverarbeitungs-, Chemie- und Keramikindustrie zum Einsatz.
Der Plattenmagnet erreicht standardmäßig eine Induktion von 4.500 G am Kontaktpunkt mit dem abzuscheidenden Material; als Option ist eine Ausführung mit bis zu 7.000 G erhältlich. Er scheidet ferromagnetische Partikel ab 0,5 mm ab. Beide Varianten werden in Ein-/Ausgangsgößen von 200 × 200 mm bis 600 × 300 mm gefertigt; die Abscheider sind vollständig aus Edelstahl. Sonderanfertigungen sind auf Anfrage möglich.
