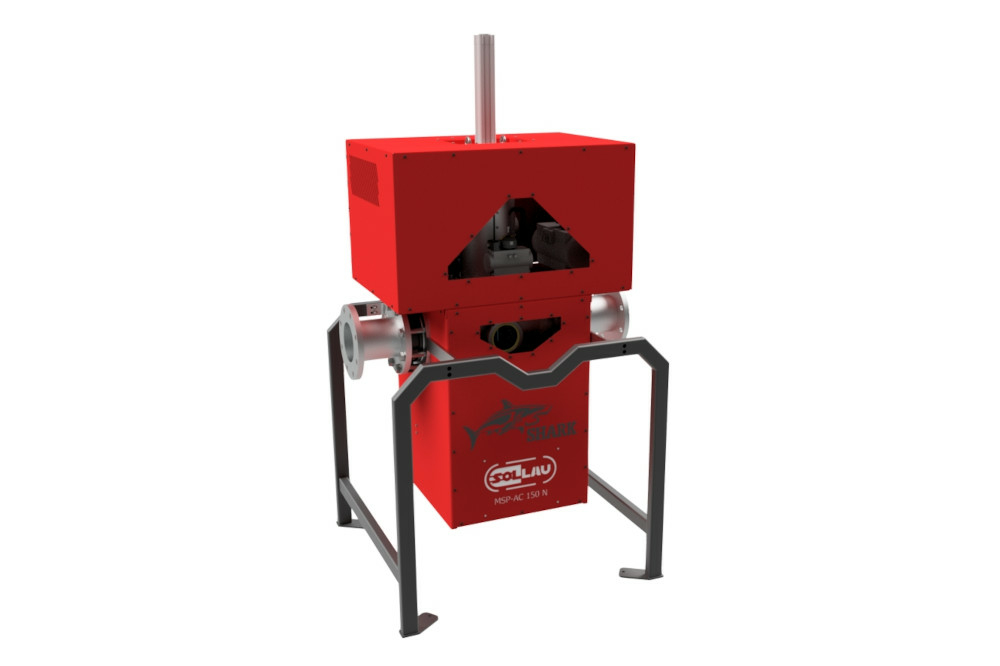

Magnetabscheider für Rohrleitungen MSP-AC
Selbstreinigender Magnetabscheider MSP-AC SHARK dient zur automatischen Trennung von sehr kleinen ferromagnetischen Verunreinigungen (ab 1 Mikron) aus flüssigen Materialien. Dank seines hochentwickelten Durchflusslabyrinths und seines automatisierten Reinigungssystems ist dieser Magnetfilter ein Spitzenprodukt (in Bezug auf die Effektivität der magnetischen Separation, sowie des Reinigungskomforts) unter den magnetischen Separatoren.
Aspekte, die für die Anwendung unseres automatischen Filtermagnets sprechen:
- Möglichst beste Trennleistung bei flüssigen Stoffen, die mit Eisenpartikeln stark kontaminiert sind
- Minimierung des Bedienungsaufwands und Verminderung der Fehlerrate
- Minimierung der Kosten für die Entsorgung des umweltgefährdenden Abfalls

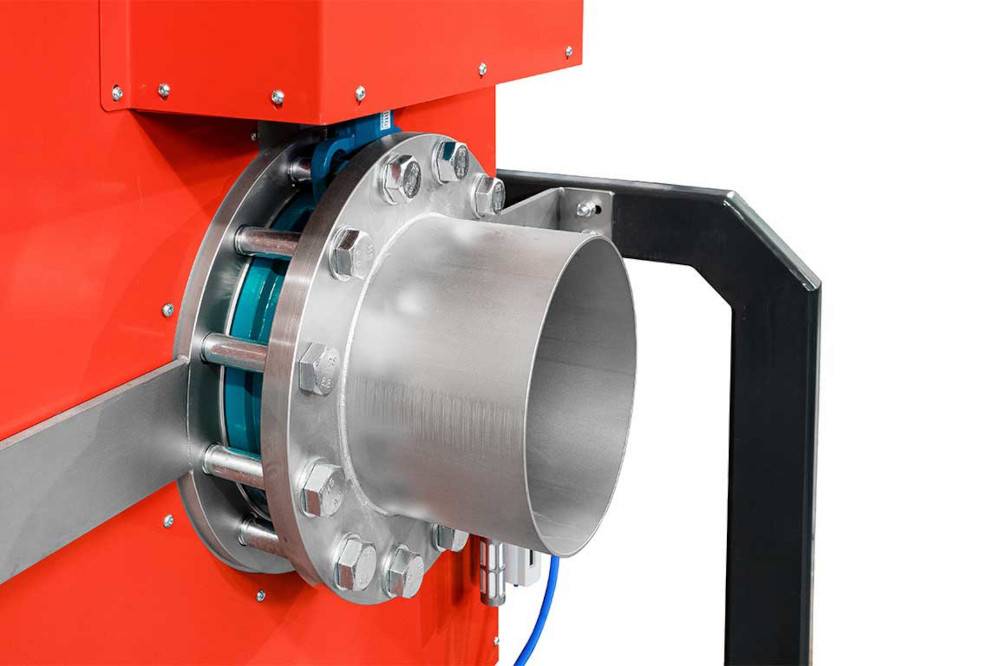

Um einen schnellen und einfachen Anschluss anzubieten, wird das Gehäuse mit Anschlussdurchmessern von 50 bis 250 mm hergestellt (aber wir können die Anschlussart und den Anschlussdurchmesser den Anforderungen unserer Kunden anpassen). Der Gittermagnet MSP-AC SHARK wird mit extrem starken Neodym-Magneten (18 700 Gauß auf dem Magnetkern und bis zu 12 200 Gauß auf der Edelstahl-Schutzhülle, Abreißkraft von 176 N) bestückt!
Wir sind die Hersteller von den oben beschriebenen Magnetabscheidern. Wir garantieren die bestmögliche technische Ausführung sowie einen günstigen Preis.
Reinigungsverfahren für Magnetabscheider MSP-AC SHARK
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Die Grundelemente dieses Gitter-Magnets bestehen aus mehreren labyrinthartig angeordneten Magnetstäben in Edelstahl-Schutzhüllen. Wenn das Material durch die Magnetstäbe passiert, die Neodym NdFeB Magneten im Inneren der Rohre erzeugen ein sehr starkes Magnetfeld, das auch die kleinsten ferromagnetischen Verunreinigungen auf der Oberfläche des Magnetgitters aufgefangen hält und eine extrem hohe Trennleistung garantiert. Die aufgefangenen Fe-Partikel verschieben sich automatisch an die Hinterseiten der Magnetrohre, wo sie vom Abwasch durch den Materialstrom geschützt werden. Während der automatischen Reinigung werden die aufgefangenen Eisenpartikel von der Oberfläche der Schutzhüllen mit Spülwasser abgespült und in Abfall oder Abscheidebehälter geleitet (der ganze Verlauf der Reinigung des Filter-Magnets ist voll automatisiert).
Vorteile
- automatische Reinigung ohne Bedienung durch Menschen
- Neodym-Magnete mit Induktion von 18700 Gauß auf dem Magnetkern und bis zu 12200 Gauß auf der Edelstahl-Schutzhülle
- Trennung ferromagnetischer Partikel ab 1 µm
- Option: Einstellung des Reinigungsintervalls (häufige Reinigung = hohe Qualität der Separation)
- Mögliche sekundäre Reinigung der Spülflüssigkeit = Minimierung der Kosten für Entsorgung umweltgefährdenden Abfalls = umweltfreundlicher Betrieb
- Option: Integrierung Rohr-Bypass
- Steuersystem kann in die Steuerung der übergeordneten Anlage integriert werden
Wie wird der Magnetabscheider gereinigt?
Die Reinigung unseres Magnetabscheiders ist vollautomatisch mittels der pneumatischen Ausrüstung und einer programmierbaren Steuereinheit. Die entsprechenden Parameter für die Reinigung des Magnetabscheiders können am Touchscreen der Steuerung sehr schnell und einfach eingestellt und programmiert werden. Im Laufe der Reinigung werden die an den Rohren aufgefangenen Eisenpartikel mit Wasser (oder mit einem anderen Spülmedium) abgespült und anschließend in den Abfall befördert.
Falls die Metalle (z. B. aus ökologischen Gründen) nicht in den Abfall befördert werden sollen, ergänzen wir den Magnetabscheider um eine zweite Trennungsstufe. Die abgeschiedenen Eisenpartikel werden dann in einen Abscheidebehälter abgeleitet, wo sie mithilfe des Magnetwalzenfilters MVS separiert werden (die Metallverunreinigungen können entsorgt und das Spülmedium kann zur Reinigung des Magnetabscheiders wiederverwendet werden - dadurch entsteht ein geschlossener Reinigungszyklus.).

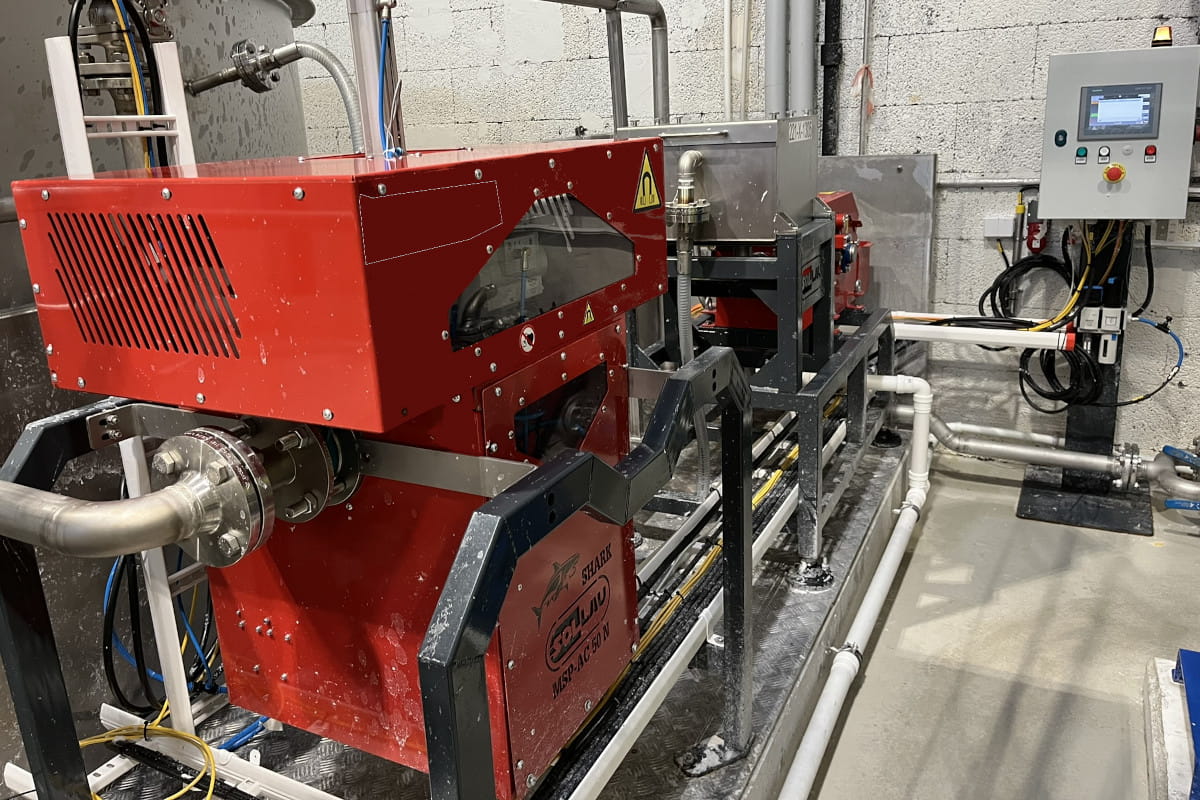

Installationsoptionen vom selbstreinigenden Magnetabscheider MSP-AC SHARK

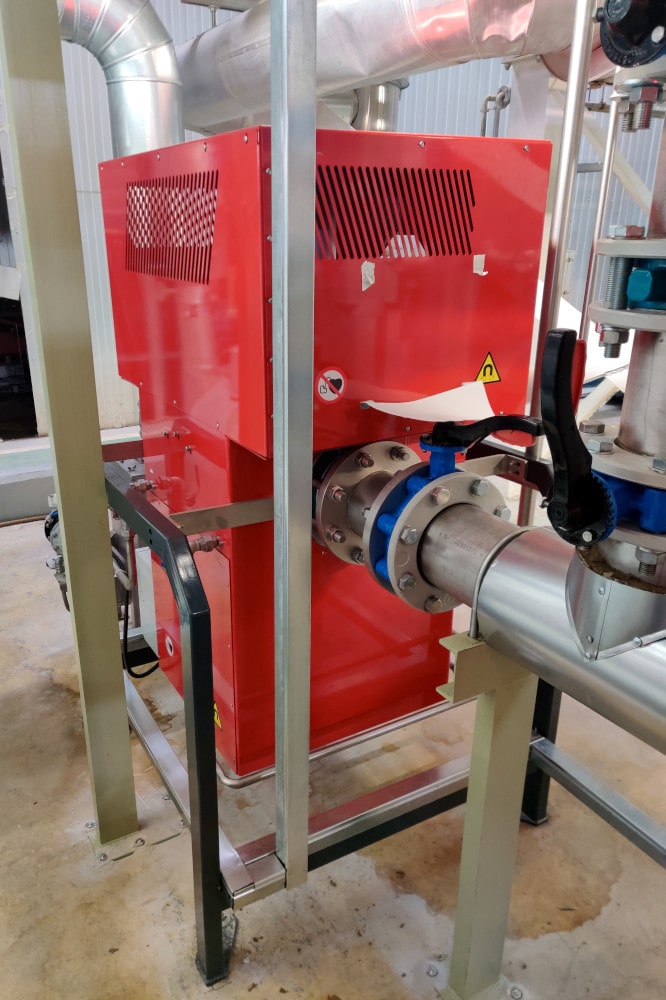

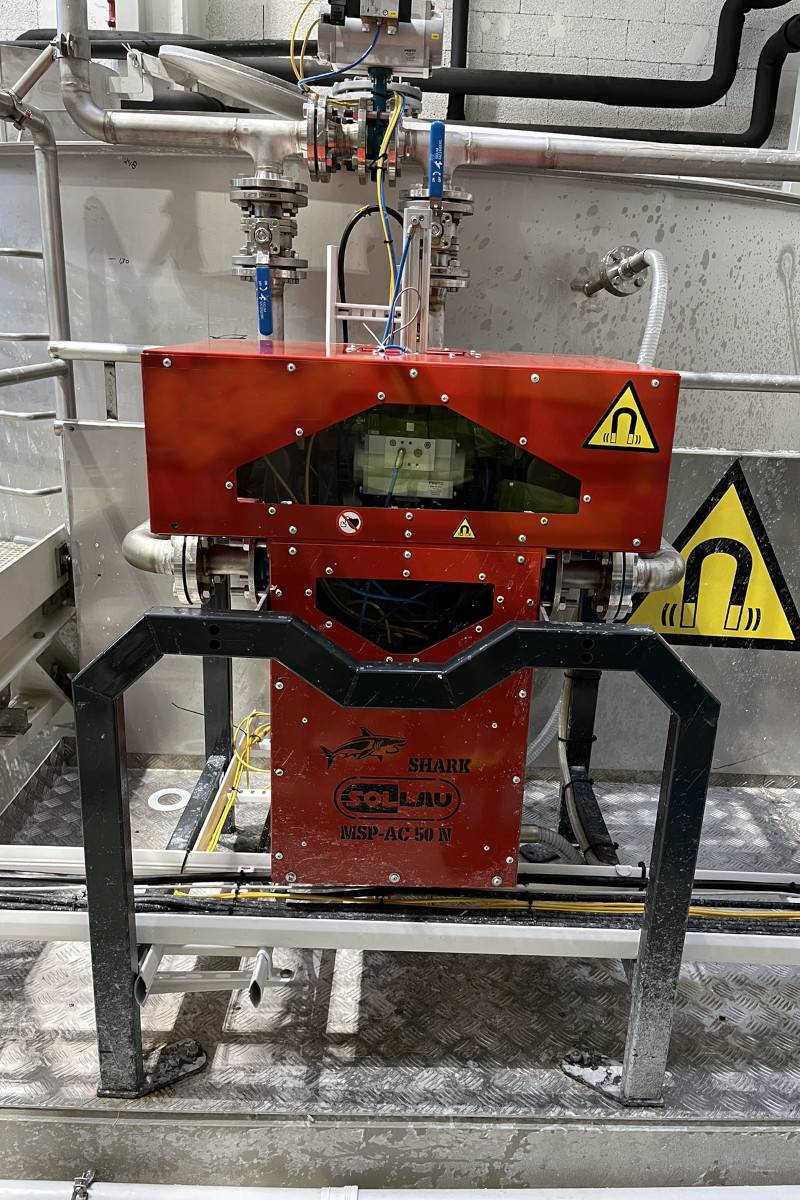

Der automatische Magnetfilter wird in der Rohrleitung installiert. Wenn der Magnetabscheider gereinigt wird, muss die Zufuhr des zu renigenden Materials abgestellt werden. Bei Dauerbetrieb (wenn der Materialstrom nicht abgebrochen werden darf), empfehlen wir den Magnetfilter in einen Rohr-Bypass zu installieren. Je nach dem Grad der Verunreinigung kann eine der drei folgenden Varianten für die Installation des Magnetfilters im Rohr-Bypass gewählt werden.
Variante Nr. 1 – Dauerbetrieb, leicht verunreinigtes Material
Im Rohr-Bypass wird der automatische Magnetfilter MSP-AC-SHARK installiert, der ferromagnetische Verunreinigungen auffängt. Im Verlauf des Reinigungszyklus strömt das zu reinigende Material durch die Bypass-Rohrleitung, die mit keinem Magnetabscheider versehen ist (d. h., die Flüssigkeit wird während der Reinigung des Bypass-Magnetfilters nicht gefiltert).
- + niedrigerer Preis
- + für leicht verunreinigtes Material geeignet
- - im Moment der Reinigung des Magnetfilters wird das Medium NICHT GEFILTERT
Variante Nr. 2 – Dauerbetrieb, mittelstark verunreinigtes Material
Im Rohr-Bypass wird der automatische Magnetabscheider MSP-AC-SHARK installiert, der ferromagnetische Verunreinigungen auffängt. Im Verlauf des Reinigungszyklus strömt das zu reinigende Material durch die Rohrleitung, die mit einem manuellen Magnetabscheider MSP-MC PIRANHA versehen ist (d. h., die Flüssigkeit wird auch während der Reinigung des Bypass-Magnetfilters gefiltert.
- + kontinuierliche Filtration
- + für mittelstark verunreinigtes Material geeignet
- + bei einem stark verunreinigtem Material kann der Magnetfilter MSP-MC PIRANHA sehr schnell mit Eisenpartikeln verstopft sein (= Senkung der Filtrationseffizienz)
Variante Nr. 3 – Dauerbetrieb, stark verunreinigtes Material
Im Rohr-Bypass wird der automatische Magnetfilter MSP-AC SHARK installiert, der ferromagnetische Partikel auffängt. Im Verlaufe des Reinigungszyklus strömt das zu reinigende Material durch die Rohrleitung, die mit einem weiteren automatischen Magnetfilter MSP-AC-SHARK versehen ist (d. h., die Flüssigkeit wird auch während der Reinigung des Bypass-Magnetfilters genauso effektiv gefiltert wie vor der Reinigung der ersten Anlage).
- + kontinuierliche Filtration
- + höchstmögliche Filtrationsqualität
- + geeignet für stark kontaminierte Flüssigkeiten
- - höherer Preis
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

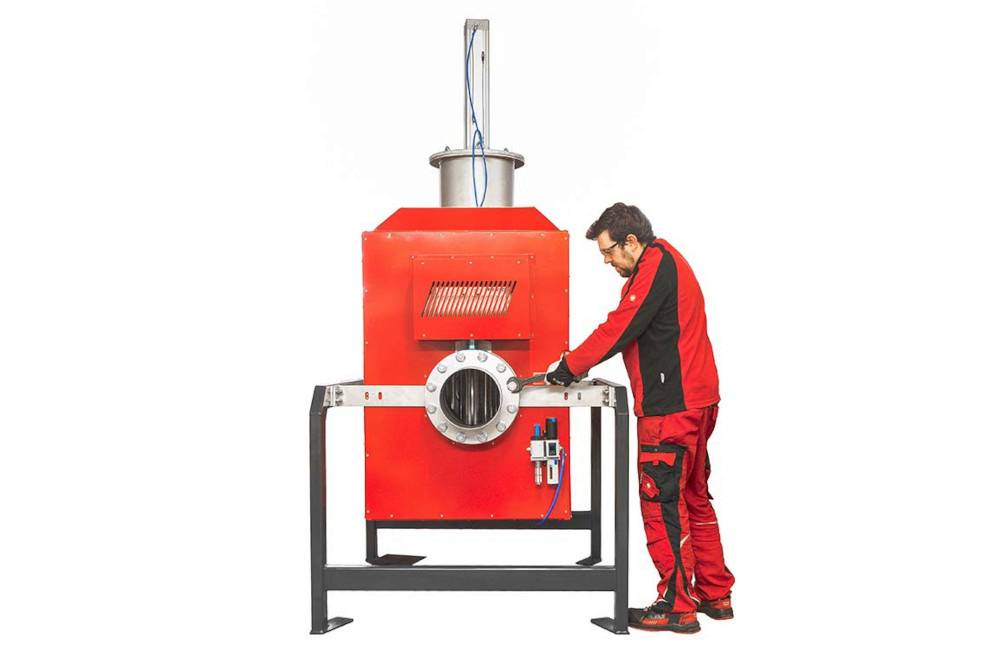

MSP-AC SHARK
- Hohe Abreißkraft bis 176 N
- Hohe Effektivität bis zu 15 Magnetrohren
- Große magnetische Fangfläche (Durchmesser der Magnetstäbe: 32 mm)
- Steuerungssystem SIEMENS, pneumatische Elemente FESTO
- Breites Optionszubehör (Fernbedienung, Schauglas, Durchflussmesser u.a.)
- Zweistufige Trennung – möglichke Anwendung vom Abscheidebehälter

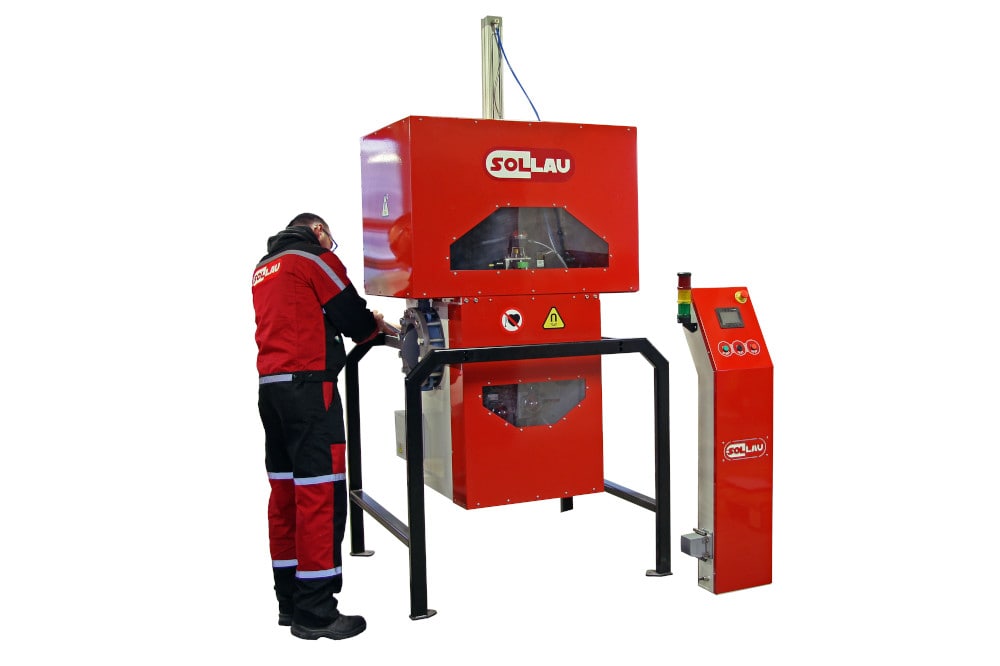

Die Ausstattung des automatischen Magnetabscheiders MSP-AC SHARK
- Pneumatische Elemente FESTO
- Steuerungssystem SIEMENS
- Bedienung mithilfe eines Touch-Farbmonitors
- Optische Signalisierung des Reinigungszyklus und der Störungen
- vielfältige Zusatzausstattungen (Durchflussmesser, Monitoring des Eingangsdrucks des separierten Materials, Schauglas zur visuellen Kontrolle u.a.)
- Fernbedienung

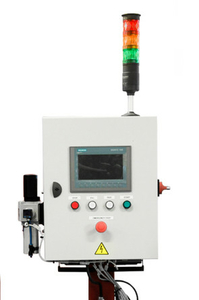

Farb-Touchscreen LED ermöglicht:
- Komplettbedienung des Magnetabscheiders START/STOP/TEST
- Bedienung der angeschlossenen Anlagen – z.B. des Trennungsbehälters
- Einstellung des Reinigungsintervalls
- Durchführung des Test-Reinigungszyklus
- Einstellung der Dauer bei einzelnen Reinigungsphasen (Abspülen, Verdrängung des guten Materials, Rohrblasen mit Druckluft u.a .)
- Fehlermeldung
- Statistiken
- Weitere Funktionen
| Produkt | Anschlußdurchmesser (mm) | Datenblatt |
|---|---|---|
| MSP-AC 50 N SHARK | 50 | PDF anzeigen |
| MSP-AC 100 N SHARK | 100 | PDF anzeigen |
| MSP-AC 150 N SHARK | 150 | PDF anzeigen |
| MSP-AC 200 N SHARK | 200 | PDF anzeigen |
| MSP-AC 250 N SHARK | 250 | PDF anzeigen |
Wir produzieren Magnetabscheider in diesen drei Graden der magnetischen Induktion
Der Magnetabscheider MSP-AC SHARK dient der automatischen Abscheidung ferromagnetischer Verunreinigungen aus flüssigen Materialien — er erfasst Partikel ab 1 Mikron. Basis ist ein System aus Neodym-Magnetstäben, die ein ausgeklügeltes Strömungslabyrinth bilden, durch das Verunreinigungen effektiv auf der Oberfläche der Stäbe abgeschieden werden. Der gesamte Reinigungsprozess des Abscheiders ist vollautomatisch und wird über ein farbiges Touchdisplay gesteuert.
Wir fertigen die MSP-AC-Abscheider in drei Stufen der Magnetinduktion: Standard (17.000 G am Kern, Abrisskraft 107 N), höchste Abrisskraft (16.100 G am Kern, Abrisskraft 176 N) und höchste Magnetinduktion (18.700 G am Kern, Abrisskraft 149 N). Wir empfehlen, die Stufe entsprechend den Eigenschaften des abzuscheidenden Mediums und der erforderlichen Abscheideeffizienz zu wählen.
Die Reinigung wird von einer programmierbaren AMIT-Einheit mit Touchscreen gesteuert und erfolgt vollständig über pneumatische Komponenten (FESTO) ohne manuellen Eingriff. Die abgeschiedenen Metallverunreinigungen werden mit Wasser oder einem anderen Spülmedium abgespült und dem Abfall zugeführt. Wo es Umweltauflagen erfordern, ergänzen wir den Abscheider um eine sekundäre Abscheidestufe mit geschlossenem Spülkreislauf — das Spülmedium wird wiederverwendet und die Kosten für die Entsorgung gefährlicher Abfälle werden minimiert.
In Betrieben, wo der Mediumfluss nicht unterbrochen werden kann, wird der Abscheider in einen Rohrleitungsbypass installiert. Wir bieten drei Varianten je nach Verschmutzungsgrad an: für leicht verschmutztes Medium genügt eine MSP-AC-Einheit (während des Reinigungszyklus wird das Medium nicht abgeschieden); für mittel verschmutztes Medium ergänzen wir den Bypass um einen MSP-MC PIRANHA-Abscheider, der auch während der Reinigung kontinuierliche Abscheidung gewährleistet; und für stark verschmutztes Medium installieren wir zwei MSP-AC SHARK-Einheiten im Bypass für ununterbrochene vollwertige Abscheidung.
Der Abscheider ist für Betriebe mit einem höheren Grad der Kontamination flüssiger Medien durch ferromagnetische Verunreinigungen konzipiert. Er wird typischerweise in Zuckerfabriken, der Lebensmittelverarbeitung, Pharmazie, Maschinenbau, Chemie- und Keramikindustrie sowie in industriellen Kühlkreisläufen eingesetzt. Der Abscheider lässt sich mit dem Steuerungssystem der Produktionslinie verknüpfen und ist daher auch für vollautomatische Betriebe geeignet.
Ja, wir fertigen jeden Abscheider vollständig nach Maß. Standardmäßig bieten wir Anschlussdurchmesser von 50 bis 250 mm an, wobei die Anschlussart (Flansch, Verschraubung oder Spezialanschlüsse) nach den Anforderungen des Kunden angepasst wird. Zur optionalen Ausstattung gehören Durchflussmesser, Eingangsdrucküberwachung, Schauglas zur Sichtkontrolle, Fernwartungsmöglichkeit und Beheizung des Abscheideteils.
Wir führen kostenlos Tests Ihres Materials an unseren Abscheidern durch — wir garantieren Testergebnisse innerhalb von drei Tagen. Wir betreuen das gesamte Projekt von der ersten Aufnahme und Planung über die maßgefertigte Herstellung und Installation bis zur Inbetriebnahme, Bedienerschulung und autorisierten Wartung. Unsere Abscheider werden mit Genehmigung gemäß PED 2014/68/EU und Zertifikat gemäß EN-ISO 3834-2, EN 1090-2, EN 13480 und EN 13445 geschweißt.
In welchen Branchen wird der selbstreinigende Magnet eingesetzt?
Unser automatischer Magnetabscheider MSP-AC ist auch in vollautomatischen Produktionslinien einzuordnen, da das Steuersystem in die zentrale Steuerung der ganzen Linie integriert werden kann. Der selbstreinigende Magnetabscheider MSP-AC findet Einsatz z. B. in Zucker-, Lebensmittel-, Pharma-, Chemie-, Maschinenbau-, Keramik- und anderen Industriezweigen.
