Magnete für Beutelfilter MSF
Der Beutelfiltermagnet wird überall dort verwendet, wo Eisenmetalle von Flüssigkeiten zu trennen sind und wo jetzt Gewebefilter zu dieser Separierung eingesetzt werden. Der Separierungswirkungsgrad dieser Gewebefilter wird durch Verwendung unseres Beutelfiltermagnets, der in das vorhandene Gewebefilter eingelegt wird, erheblich erhöht. Dadurch kommt es zu einer doppelten Filtration - nicht nur mechanischen (= Textilfilter), sondern auch magnetischen (= Magnetstab mit einer Induktion von 9 000 Gauss).
Vorteile des Magnets für Textilfilter:
- Material ohne ferromagnetische Verunreinigungen
- Deutliche Erhöhung der Separierungsqualität
- Verlängerung der Lebensdauer von Textilfiltern
- Reduzierung der Kosten für Textilfilter
Einfache Bestellung im E-Shop
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!

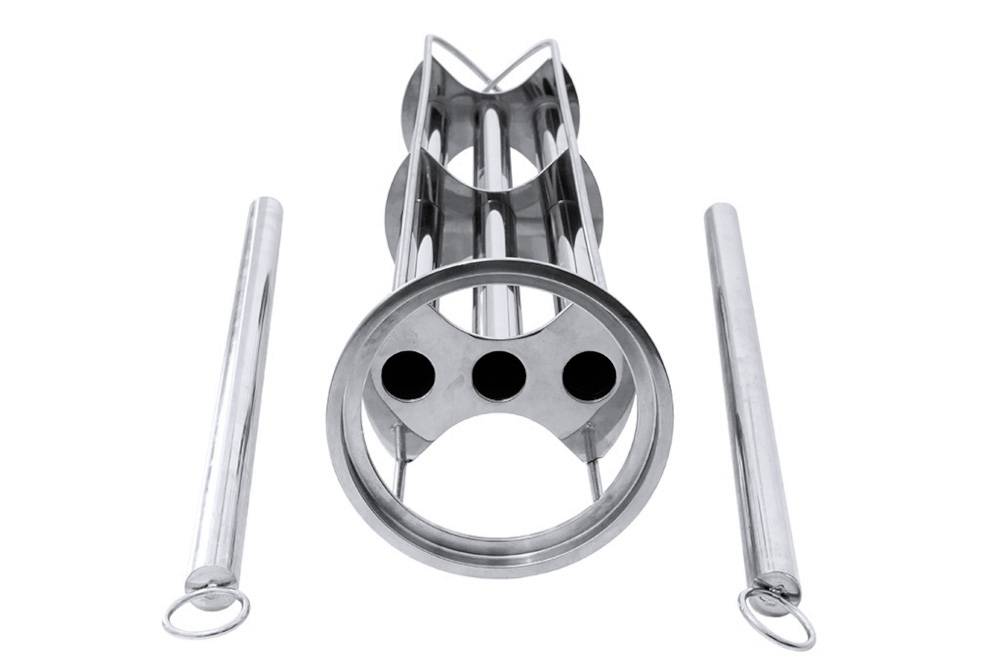

Der Beutelfiltermagnet besteht aus einem Magnetstab mit sehr hoher magnetischer Induktion (9.000 G) und einem Universalträger. In diesen werden die Stäbe eingelegt (je nach Anforderung des Kunden an den Magnettrennungsgrad können ein oder zwei Magnetstäbe verwendet werden).Konstruktionstechnisch enthält der Träger die Mantelröhren, in die die Magnetstäbe eingeführt werden. Dies stellt sicher, dass Verunreinigungen auf der Mantelröhrenoberfläche aufgefangen werden, was die Reinigung einfach und schnell macht. Dank der Verwendung von Magnetstäben mit optimal vorgeschlagenem Magnetkreis erreichen wir auf der Mantelröhrenoberfläche (d.h. am Kontaktpunkt mit dem separierten Medium) hohe Magnetinduktion, und zwar von 9.000 G.
Durch den Einsatz dieser sehr starken Magnetstäbe können auch sehr feine ferromagnetische Verunreinigungen in der Größenordnung von Mikrometer-Einheiten abgetrennt werden, was die Effizienz der verwendeten Textilfilter erheblich erhöht.
Der Träger der Magnetstäbe ist so konzipiert, dass er hinsichtlich der Größe mit den verwendeten Ärmelfiltern übereinstimmt. Wir liefern zweit Typen von Trägern unterschiedlicher Länge.
Ein weiterer prinzipieller Grund für die Verwendung unseres Separators (neben einem hohen Niveau der Magnettrennung) ist auch die Tatsache, dass die Verwendung des Beutelfiltermagnets die Lebensdauer der Textilfilter verlängert, was zu einer Kostensenkung und einem längeren Austauschintervall beiträgt.
Anwendung
Nach Ihrem eigenen Ermessen benutzen Sie den Halter mit einem oder zwei Magnetstäben. Diesen Magnetabscheider legen Sie in den Beutelfilter ein. Dadurch erhalten Sie ein hocheffizientes Gerät zur Trennung von sehr feinen ferromagnetischen und auch unmagnetischen Partikeln.
Wie wird der Beutelfiltermagnet gereinigt?
Die ausziehbaren Magnetkerne sorgen für eine schnelle und einfache Reinigung, denn während der Reinigung werden die Magnetkerne aus dem Edelstahlträger herausgezogen und die aufgefangenen Eisenpartikel fallen vom Edelstahlträger ab. Dann führen Sie die Magnetstäbe wieder in den Träger und diesen in den Gewebefilter ein.
MSF-S
- Magnet für Beutelfilter - kurz
- Länge des Edelstahlträgers: 323 mm
- Magnetstablänge: 200 mm
- Es können 1 - 3 Magnetstäbe eingesetzt werden
- Hohe Trennleistung – 9 000 G (im Kontakt mit dem Produkt)
- Entspricht den Ausmaßen der Standard-Textilfilter
MSF-L
- Magnet für Beutelfilter - lang
- Länge des Edelstahlträgers: 718 mm
- Magnetstablänge: 540 mm
- Es können 1 – 3 Magnetstäbe eingesetzt werden
- Hohe Trennleistung – 9 000 G (im Kontakt mit dem Produkt)
- Entspricht den Ausmaßen der Standard-Textilfilter
Der MSF ist für Betriebe konzipiert, in denen zur Flüssigkeitsfiltration bereits Beutel- (Gewebe-)filter eingesetzt werden und wo ein Eingriff in die Rohrleitungsinstallation nicht möglich oder erwünscht ist. Stecken Sie ihn einfach in den vorhandenen Textilfilter und erzielen Sie eine Doppelfiltration – mechanisch und magnetisch – ohne Bau- oder Rohrleitungsänderungen. Wenn die Flüssigkeit nicht durch einen Beutelfilter geleitet wird, empfehlen wir Durchfluss-Magnetabscheider wie den MSP-MC oder MSP-S.
Dank Magnetstäben mit einer Induktion von 9.000 G auf der Oberfläche des Schutzrohrs hält der MSF ferromagnetische Verunreinigungen ab einer Größe von wenigen Mikrometern zurück. Dies sind Partikel, die ein Textilfilter allein nicht abscheiden würde — ihr Rückhalt verlängert die Standzeit des Filtermediums erheblich. Ausschließlich ferromagnetische Partikel werden abgeschieden; zur Separation nichtmagnetischer Metalle muss eine andere Lösung gewählt werden.
Der MSF-S hat eine Trägerlänge von 323 mm (Stab 200 mm), der MSF-L eine Trägerlänge von 718 mm (Stab 540 mm); der Trägerdurchmesser beträgt bei beiden Varianten 162 mm und beide sind maßlich mit gängigen Beutelfiltern kompatibel. Die Wahl hängt von der Länge Ihres vorhandenen Filterkorbs ab — der kürzere MSF-S für Standard-Kurzfilter, der MSF-L für größere Filterkörper. Beim richtigen Auswahlhelfen wir Ihnen gerne anhand Ihrer Filtrationsparameter.
In den Träger können ein bis drei Magnetstäbe eingesteckt werden, abhängig vom geforderten Magnetabscheidegrad und dem Grad der Verunreinigung der Flüssigkeit mit ferromagnetischen Partikeln. Je mehr Stäbe, desto höher die Abscheidekapazität — und gleichzeitig desto höher die Anforderungen an die Reinigungshäufigkeit. Die richtige Stabanzahl ermitteln wir gemeinsam mit Ihnen anhand kostenloser Tests Ihres Materials.
Die Reinigung ist schnell und erfordert kein Werkzeug: Nehmen Sie den Träger aus dem Filter, ziehen Sie die Magnetstäbe aus den Schutzrohren heraus und die abgeschiedenen Metalle fallen von selbst ab — oder wischen bzw. spülen Sie sie mit einem Wasserstrahl ab. Das Stab-in-Rohr-System stellt sicher, dass Verunreinigungen auf der Oberfläche des Schutzrohrs haften und nicht direkt am Magneten, was den gesamten Prozess erheblich vereinfacht. Nach der Reinigung stecken Sie die Stäbe wieder in den Träger und setzen diesen zurück in den Textilfilter.
Der MSF findet überall dort Anwendung, wo zur Flüssigkeitsfiltration Gewebefilter eingesetzt werden und wo das Vorhandensein ferromagnetischer Metalle im Medium unerwünscht ist. Am häufigsten liefern wir ihn an die Lebensmittelindustrie, die Automobilindustrie und die chemische Industrie einschließlich der Beschichtungsmittelherstellung. Er eignet sich für Prozessflüssigkeiten, Kühlmedien, Öle, Emulsionen und andere industrielle Flüssigkeiten.
Indem der MSF ferromagnetische Verunreinigungen abfängt, bevor sie den Textilfilter erreichen, verlängert er die Standzeit des Filtermediums und vergrößert das Wechselintervall. Damit sinken sowohl die Direktkosten für Filterbeutel als auch die indirekten Kosten durch Stillstandzeiten beim Wechsel. Die Anschaffungskosten des MSF amortisieren sich in der Praxis schnell durch Einsparungen bei den Betriebskosten der Filtration.
