Vorteile des Magnetabscheiders MSP-MC

  • Neodym-Magnete mit Induktion bis 18 700 G
  • Nach Maß hergestellte Magnetabschneider
  • Trennung ferromagnetischer Partikel in Größen ab 1 µm
  • Magnetabscheider zu verleihen
  • Schnelle und einfache Reinigung
  • Rohr-in-Rohr System (doppelter Schutz des Magnetkerns)

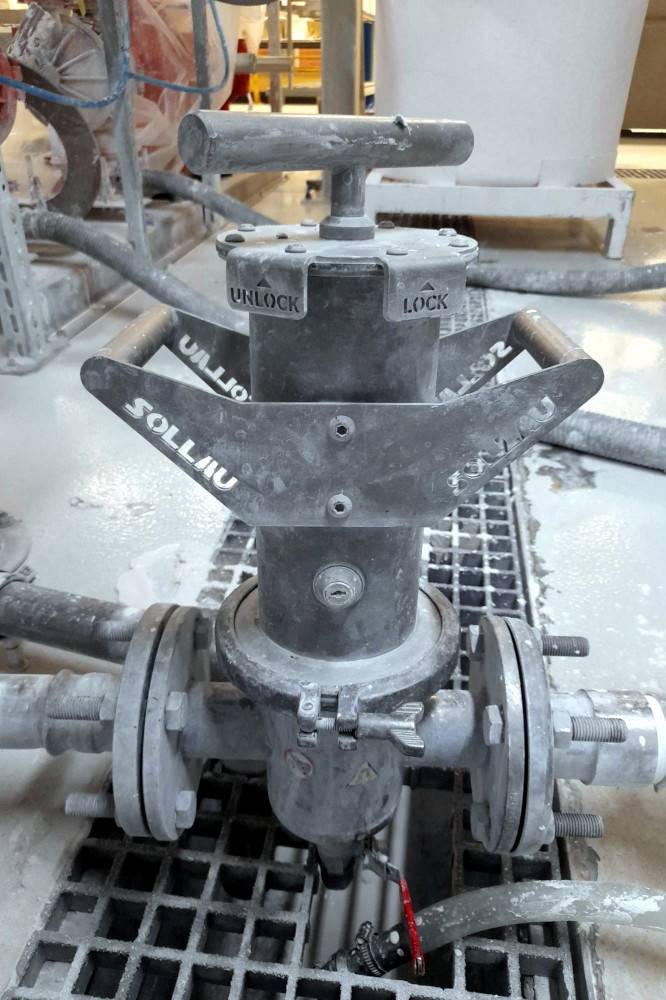

Magnetabscheider für Rohrleitungen MSP-MC

Funktionieren des Magnetabscheiders im Allgemeinen  MSP-MC

Filter-Magnet MSP-MC ist für schnelle und einfache Separation der magnetischen Eisenverunreinigungen aus dem Strom flüssiger Materialien geeignet.

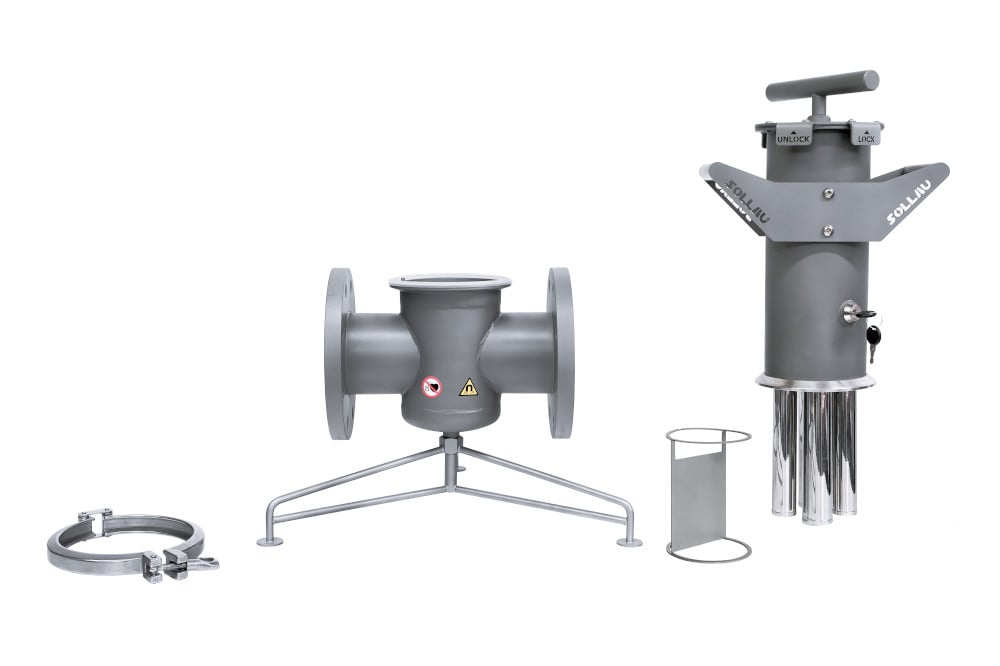

Aufbau des Filtermagnets

Die Grundelemente dieses Gitter-Magnets bestehen aus mehreren labyrinthartig angeordneten Magnetstäben in Edelstahl-Schutzhüllen.

Rohr-in-Rohr-System = doppelter Schutz des Magnetkerns. Der magnetische Kern in innerer Edelstahl-Schutzhülle bildet einen Magnetstab, der in äußere Edelstahl-Schutzhülle platziert wird. Dank des Systems "Rohr-in-Rohr" werden die Magnetkerne viel besser geschützt und ihre Lebensdauer wird somit deutlich verlängert. Ferner wird das Risiko vermindert, dass sich ein Stück des Magnetkerns oder dessen Vernickelung ablöst oder abbricht und in das gereinigte Material gelangt.

Wie funktioniert der Rohr-Magnet?

Wenn das Material durch die Magnetstäbe passiert, die Neodym NdFeB Magneten im Inneren der Edelstahl-Schutzhüllen erzeugen ein sehr starkes Magnetfeld, das auch die kleinsten ferromagnetischen Verunreinigungen auf der Oberfläche des Magnetgitters aufgefangen hält, was eine extrem hohe Trennleistung garantiert (mithilfe dieses Durchflusslabyrinths sowie der starken Neodym-Magnete wird die maximale Effektivität des Magnetabscheiders sichergestellt – wir können ferromagnetische Verunreinigungen sogar ab 1 µm auffangen!). Die aufgefangenen Fe-Partikel verschieben sich automatisch an die Hinterseiten der Edelstahl-Schutzhüllen, wo sie vom Abwasch durch den Materialstrom geschützt werden.

Wie wird der Rohrmagnet gereinigt?

Die Reinigung ist sehr einfach und schnell dank den ausziehbaren äußeren Edelstahl-Schutzhüllen. Im Verlaufe der Reinigung wird das Innenteil aus dem Gehäuse des Magnetabscheiders komplett ausgenommen, dann zieht man mit dem Bedienhebel die Magnetstäbe aus den Edelstahlhülsen und die aufgefangenen Eisenpartikel fallen spontan ab (gegebenenfalls können die Edelstahlhülsen z. B. noch abgewischt oder mit Wasser abgespült werden). Bei größeren Rohrleitungen (oder falls man mit sehr hoher Fe-Kontamination rechnen soll) können wir diesen Magnetabscheider auch in der Version mit pneumatischer Reinigung und eventuell auch mit automatischer Steuerung liefern.

Weitere Vorteile des Magnetfilters MSP-MC für Rohrleitungen

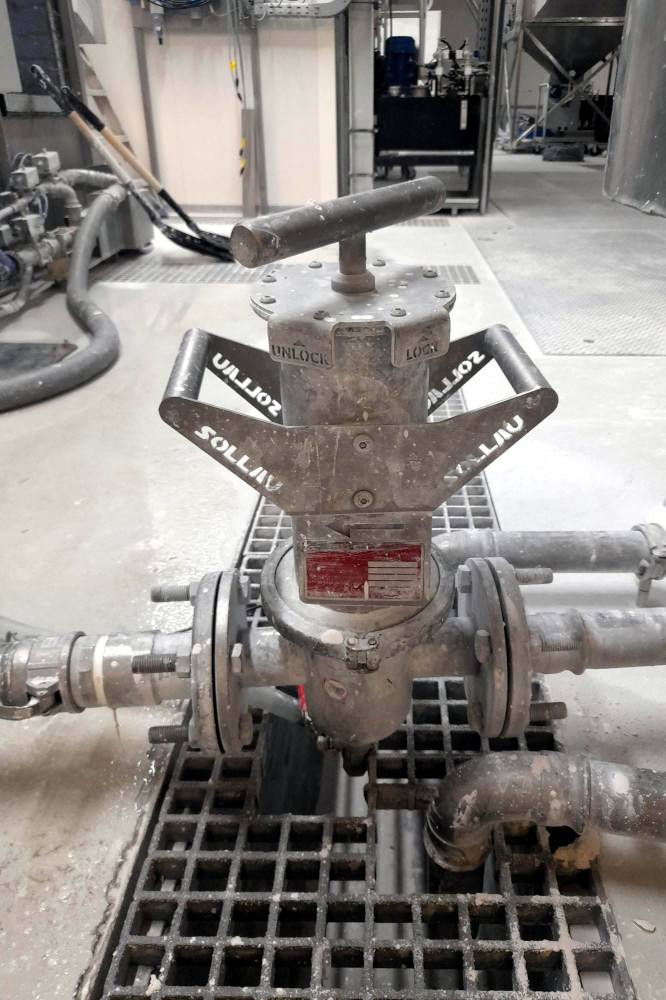

  • ScheidewandIntegrierte Verriegelung von Magnetstäben (= Sicherheitsschloss), um unbefugte Zugriffe und Manipulationen mit dem Magnetabscheider zu verhindern)
  • Mehrkammersystem, das die Flüssigkeit einem starken Magnetfeld für maximale Zeit aussetzt (die beste Wirkung der magnetischen Separation wird dank der Nutzung der gesamten Länge der Magnetröhren erreicht)
  • Maschensieb zum Entfernen von nichtmagnetischen Partikeln (optional)


Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

We guarantee tests withing three daysWir garantieren die Durchführung der Tests binnen drei tage!

Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!

An welche Rohrleitung wird der Abscheider angeschlossen?

Um einen schnellen und einfachen Anschluss anzubieten, wird das Gehäuse in Durchmessern von 50 bis 250 mm hergestellt (aber wir können die Anschlussart und den Anschlussdurchmesser den Anforderungen unserer Kunden anpassen).

TESYDO-ZertifikatSOLLAU – unsere Produkte werden von echten Profis geschweißt!

SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

MSP-MC PIRANHA

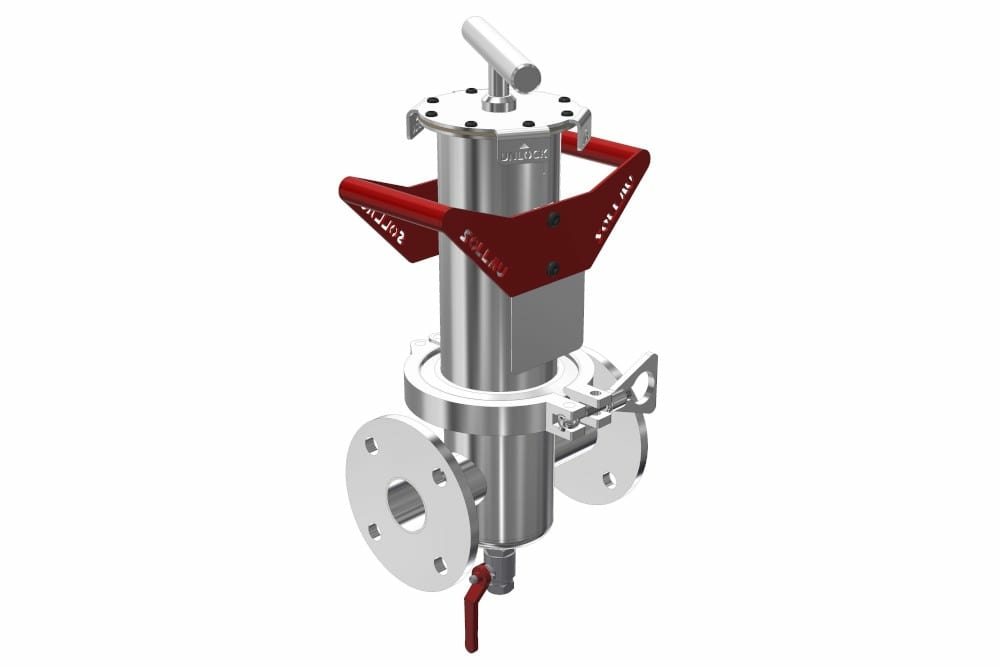

Magnetabscheider für Rohrleitungen MSP-MC PIRANHA

  • hohe Abreißkraft
  • integriertes Schloss von Magnetröhren
  • robuste Edelstahlausführung
  • Druckbeständigkeit bis 10 bar
  • 18 700 Gauß auf dem Magnetkern und bis zu 12200 Gauß auf der Edelstahl-Schutzhülle
  • Kammersystem zur Nutzung der gesamten Länge der Magnetstäbe

Für Separation aus Materialien, derer Temperatur für die Produkt-Viskosität kritisch ist, bieten wir eine doppelwandige Ausführung. Die Separationskammer dieses Magnetabscheiders wird beheizt, was die gereinigten Produkte (wie Schokolade, Sirupe, Konfitüren, Saucen usw.) vor Erstarrung schützt.

ProduktDurchflussmenge (l/min.)Anschlußdurchmesser (mm)Datenblatt
MSP-MC 50 N PIRANHA 500 50 PDF anzeigen
MSP-MC 65 N PIRANHA 600 65 PDF anzeigen
MSP-MC 80 N PIRANHA 900 80 PDF anzeigen
MSP-MC 100 N PIRANHA 1100 100 PDF anzeigen
MSP-MC 150 N PIRANHA 6500 150 PDF anzeigen
MSP-MC 200 N PIRANHA 6800 200 PDF anzeigen
MSP-MC 250 N PIRANHA 6900 250 PDF anzeigen

Version mit zwei Mänteln

ProduktAnschlußdurchmesser (mm)Datenblatt
MSP-MC 50/2 N PIRANHA 50 PDF anzeigen
MSP-MC 100/2 N PIRANHA 100 PDF anzeigen
MSP-MC 150/2 N PIRANHA 150 PDF anzeigen

Wir produzieren Magnetabscheider in diesen drei Graden der magnetischen Induktion


Grad 1
(Standard)
Grad 2
(Die höchste Reißkraft)
Grad 3
(Die höchste magnetische Induktion)
Induktion am Magnetkern 17 000 G 16 100 G 18 700 G
Induktion an der Oberfläche 10 700 G 10 600 G 12 200 G
Reißkraft auf den Magnetkern 107 N 176 N 149 N
Reißkraft auf der Oberfläche 74 N 140 N 101 N
Magnetabscheider auf Lager

Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.

MSP-MC EKO SEA SNAKE

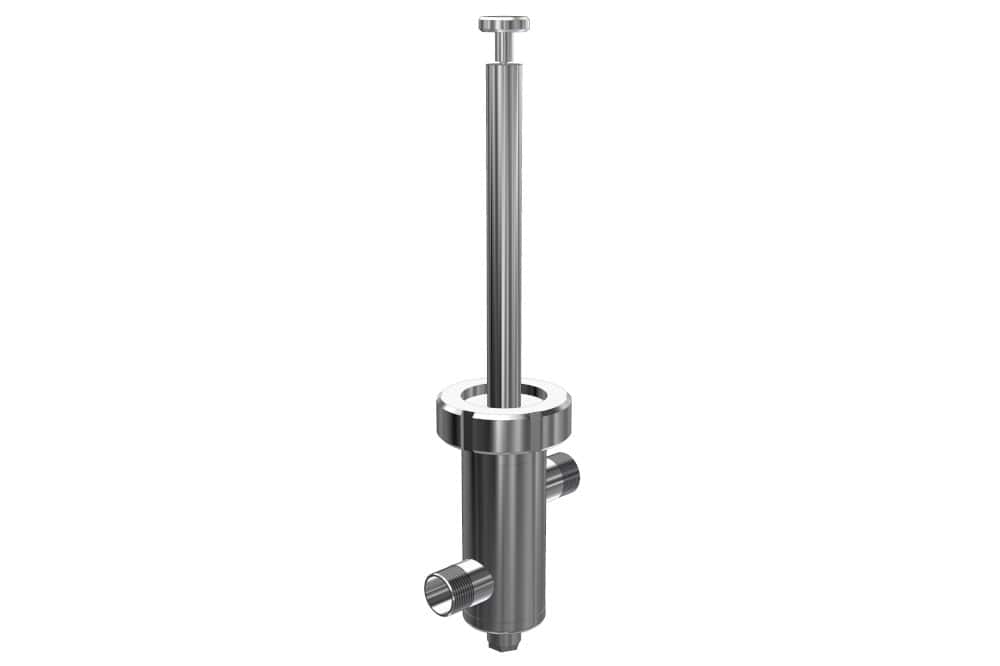

Magnetabscheider für Rohrleitungen MSP-MC EKO SEA SNAKE

  • hohe Abreißkraft
  • robuste Edelstahlausführung
  • Druckbeständigkeit bis 10 bar
  • 11 500 Gauß auf der Edelstahl-Schutzhülle
  • kostengünstige Variante (attraktives Preis-Leistung-Verhältnis)
  • geringes Gewicht und kleine Einbaumaße

Eine wirtschaftlichere Variante des Magnetabscheiders für Rohrleitungssysteme stellt der MSP-MC EKO dar, der insbesondere für das Abscheiden von ferromagnetischen Partikeln aus flüssigen Materialströmen in Rohrleitungen mit kleinem Durchmesser vorgesehen ist (im Gehäuse des Magnetabscheiders befindet sich nämlich nur ein Magnetstab mit Edelstahlmantel).

Ebenso wie bei der Standardausführung MSP-MC haften die festgehaltenen magnetischen Partikel am hinteren Teil des Magnetstabs an, wodurch sie zum einen nicht die Strömung des gereinigten Materials blockieren, und gleichzeitig auch vor einem unerwünschten Wegspülen durch das strömende gereinigte Material geschützt sind. Bei der manuellen Reinigung wird die Überwurfmutter abgeschraubt und das Abscheidergehäuse wird aus dem Rohrleitungssystem entnommen. Anschließend werden mit Hilfe des Bedienhebels die Magnetkerne in die obere Position geschoben und die festgehaltenen ferromagnetischen Verunreinigungen fallen von allein von der Oberfläche der Edelstahlrohre ab (gegebenenfalls kann die Oberfläche der Schutzrohre zusätzlich mit Wasser abgespült werden).

ProduktAnschlußdurchmesser (Zoll)Datenblatt
MSP-MC EKO 1/2 N SEA SNAKE 1/2" PDF anzeigen
MSP-MC EKO 3/4 N SEA SNAKE 3/4" PDF anzeigen
MSP-MC EKO 1 N SEA SNAKE 1" PDF anzeigen
MSP-MC EKO 1 1/4 N SEA SNAKE 1 1/4" PDF anzeigen

MSP-SC ORCA

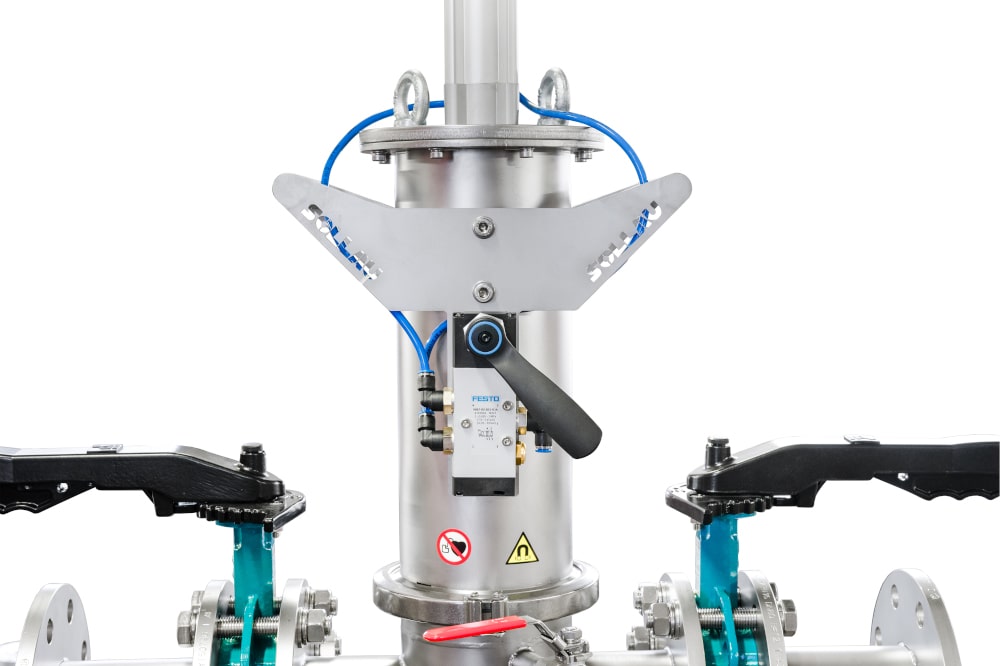

Magnetabscheider für Rohrleitungen MSP-SC ORCA

  • halbautomatische Reinigung (im Verlaufe der Reinigung wird das Innenteil aus der Rohrleitung nicht ausgenommen)
  • hohe Abreißkraft
  • robuste Edelstahlausführung
  • Druckbeständigkeit bis 10 bar
  • 18 700 Gauß auf dem Magnetkern und bis zu 12200 Gauß auf der Edelstahl-Schutzhülle
  • pneumatischer Kolben erleichtert die Reinigung erheblich v. a. bei Magnetabscheidern von größeren Durchmessern

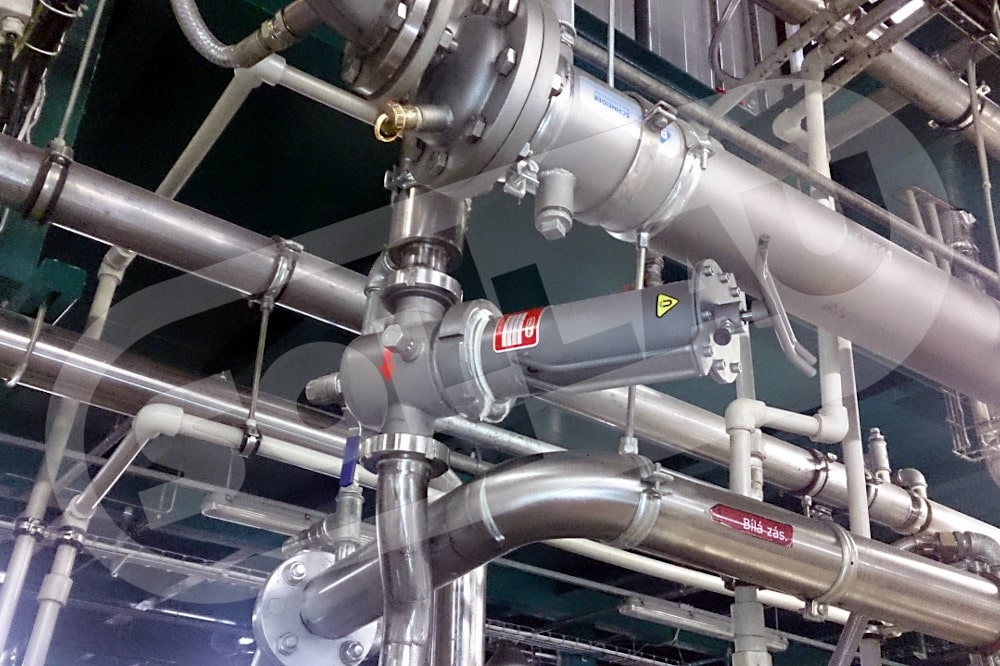

Der Magnetabscheider mit halbautomatischer Reinigung für Rohrleitungssysteme MSP-SC ist eine semiautomatische Version des Magnetabscheiders MSP-MC.

Den Magnetabscheider MSP-SC liefern wir mit

  1. Klappen am Materialeintritt und Materialaustritt
  2. Ventilen für Eintritt von Spülwasser und für Abführung von Fe-Verunreinigungen
  3. einem FESTO-Pneumatikzylinder für das Herausziehen der Magnetkerne bei der Reinigung des Abscheiders

Das Funktionsprinzip ist gleich wie bei den manuellen Versionen, jedoch ist die Reinigung des Abscheiders deutlich einfacher und leichter.

Hauptvorteile der semiautomatischen Version

  • beim Reinigen muss das Abscheidergehäuse nicht aus dem Rohrleitungssystem entnommen werden
  • dank des pneumatisch betätigten Zylinders wird die Handhabung der Magnetkerne deutlich vereinfacht (was insbesondere bei Magnetabscheidern mit größerem Durchmesser wichtig ist und auch in Fällen, in denen das Material große Mengen an Fe-Verunreinigungen enthält).

Im Verlaufe der Reinigung wird mit Hilfe der Klappen der Eintritt und Austritt des Materialflusses manuell verschlossen und mit dem Pneumatikzylinder werden die Magnetkerne aus den Edelstahl-Schutzrohren in die obere Position geschoben. Anschließend werden manuell die Kugelhähne der Spülleitung und der Abflussleitung geöffnet und die durch das Spülwasser von der Oberfläche der Edelstahl-Schutzrohre abgespülten Verunreinigungen fließen durch die Ablauföffnung im unteren Teil des Abscheiders ab. Danach wird das Ablaufventil ebenso wie das Spülwasser-Zulaufventil geschlossen, die Magnetkerne werden in die untere (Betriebs-) Position heruntergelassen, der Materialeintritt und Materialaustritt werden geöffnet und der magnetische Abscheidungsvorgang wird bis zur nächsten Reinigung des Abscheiders fortgesetzt.

ProduktAnschlußdurchmesser (mm) (v mm)Datenblatt
MSP-SC 50 N ORCA 50 PDF anzeigen
MSP-SC 100 N ORCA 100 PDF anzeigen
MSP-SC 150 N ORCA 150 PDF anzeigen
MSP-SC 200 N ORCA 200 PDF anzeigen
MSP-SC 250 N ORCA 250 PDF anzeigen

Wir produzieren Magnetabscheider in diesen drei Graden der magnetischen Induktion


Grad 1
(Standard)
Grad 2
(Die höchste Reißkraft)
Grad 3
(Die höchste magnetische Induktion)
Induktion am Magnetkern 17 000 G 16 100 G 18 700 G
Induktion an der Oberfläche 10 700 G 10 600 G 12 200 G
Reißkraft auf den Magnetkern 107 N 176 N 149 N
Reißkraft auf der Oberfläche 74 N 140 N 101 N


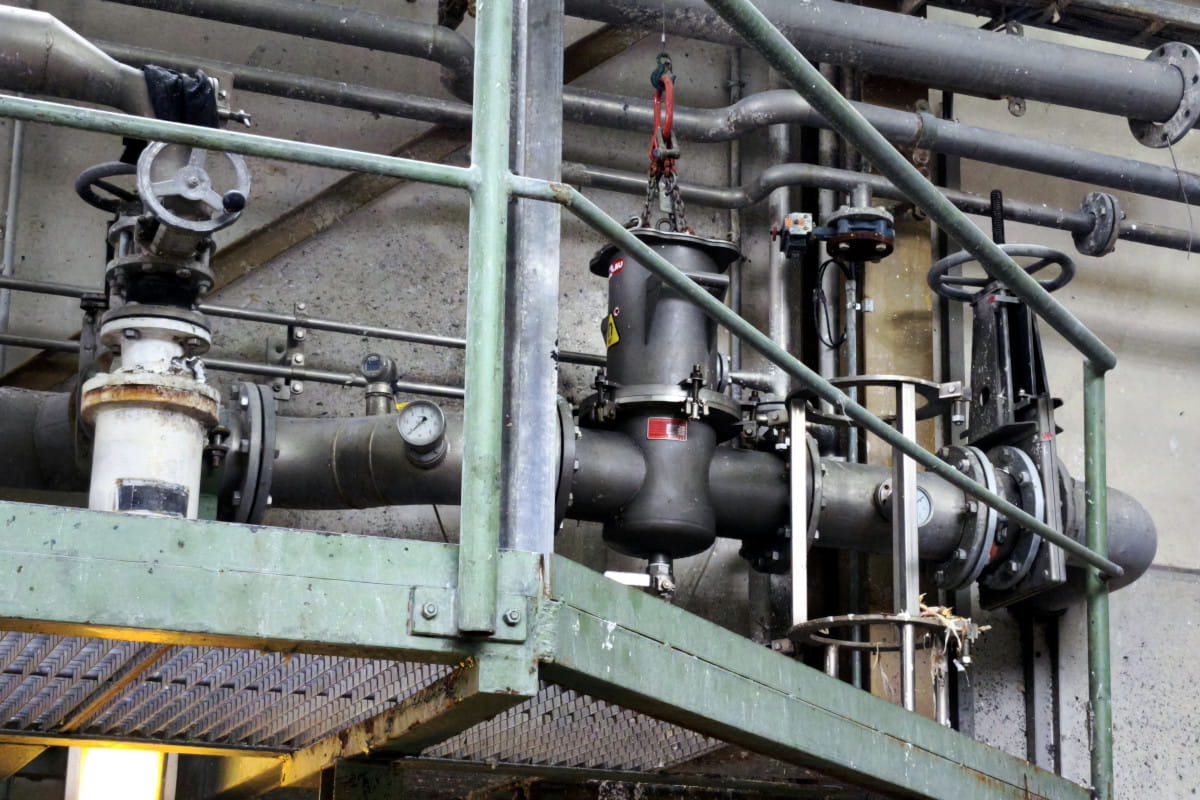

In welchen Branchen werden Rohr-Magnete eingesetzt?

Dieser Filtermagnet ist einfach zu installieren, pflegen und reinigen, das robuste Design bietet langfristige und dauerhafte Lösung für Separations- und Sortierprobleme. Der Magnetabscheider für Rohrleitungen findet Einsatz z. B. in Lebensmittel-, Chemie-, und Keramikindustrie sowie auch im Sanitärbereich.
