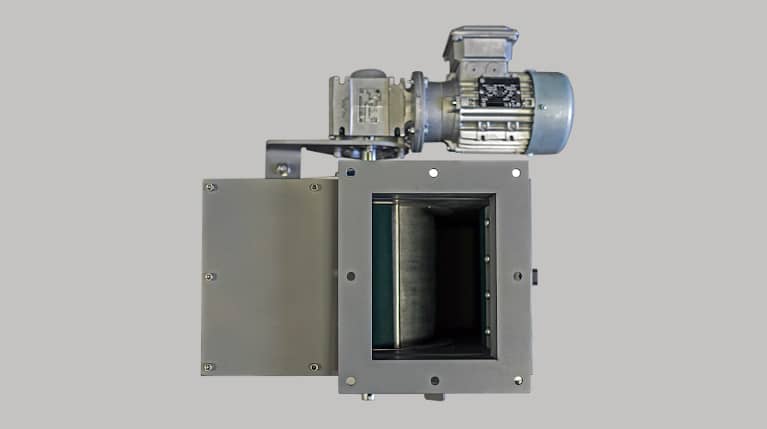

Magnettrommeln im Gehäuse MBZ

Der Trommel-Magnet in der Schrankausführung ist eine Einrichtung für automatische und permanente Abscheidung von Eisenteilen aus Schüttgütern. Gleichzeitig schützt die Magnettrommel die nachfolgenden Maschinen (z. B. Shredder, Mühlen, Mahlanlagen) vor Schäden.

Anwendungsvorteile des Magnettrommelscheiders

Material ohne magnetische Partikel
Dauerhafter Schutz der Produktionsanlagen
Reibungsloser Produktionsbetrieb
Automatische Reinigung ohne Unterbrechung des Materialflusses
Senkung der Betriebskosten
Vermeidung von Bedienungsfehlern

SOLLAU 5 Jahre Garantie

Wir können für die Qualität unserer Magnetabscheider bürgen und geben deshalb 5 Jahre Garantie darauf! Auf unsere Magnetabscheider ist Verlass! Wir sind Spezialist im Bereich der Magnetabscheidung.

Möglicher Austausch der Verschleißabdeckung

Bei Verarbeitung von abrasiven Materialien ist der Trommelmantel starkem Verschleiß ausgesetzt. Aus diesem Grund haben wir der Trommelmagnetabscheider so konstruiert, dass seine Verschleißabdeckung durch das Betriebspersonal problemlos ausgetauscht werden kann.

Der Verschleißmantel hat dadurch wesentlichen Einfluss auf die Lebensdauer des magnetischen Trommelsystems und die Verfügbarkeit der kompletten Anlage beim Kunden.

Unsere Magnettrommeln erzeugen ein tiefes und starkes Magnetfeld, deshalb erreichen wir eine hohe Effizienz der Trennung. Der Verschleißmantel hat keinen negativen Einfluss auf die magnetische Separation der Trommel-Magnete.

Austausch des Verschleißmantels des Trommelmagnets

Die Magnettrommel wurde so konstruiert, dass der Wechsel durch die Inspektionsöffnung im Trommelgehäuse vorgenommen wird, die Magnettrommel muss also nicht demontiert werden.

Es werden lediglich die einzelnen Segmente des Verschleißmantels schrittweise gewechselt. Es ist wirklich sehr einfach!

Wir müssen allerdings bei der Bestellung wissen, ob die Magnettrommel mit einem austauschbaren Verschleißmantel ausgeführt werden soll, damit wir den Magnetabscheider entsprechend konstruieren.

Wir können den Trommelmantel auch aus langlebigem Manganstahl herstellen, wodurch die Lebensdauer des Mantels selbst unter den anspruchsvollsten Bedingungen um ein Vielfaches verlängert wird.

Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

Detaillierte Beschreibung

Die permanenten Magneten vereinfachen die Trennung der magnetischen Metallpartikel ohne die Notwendigkeit das Produktionszyklus zu unterbrechen und zugleich schützen sie die nachfolgenden Maschinen (z. B. Pressen, Mühlen, Schredder Pressen) vor Beschädigung. Das Herz des Trommel-Magnets besteht aus einem inneren halbmondförmigen magnetischen Kern (hergestellt entweder aus Ferrit- oder Neodym-Magneten) und einer externen Trommel aus rostfreiem Edelstahl, die sich auf einer Welle um den stehenden festen Magnetkern dreht.

Reinigung der Magnettrommel

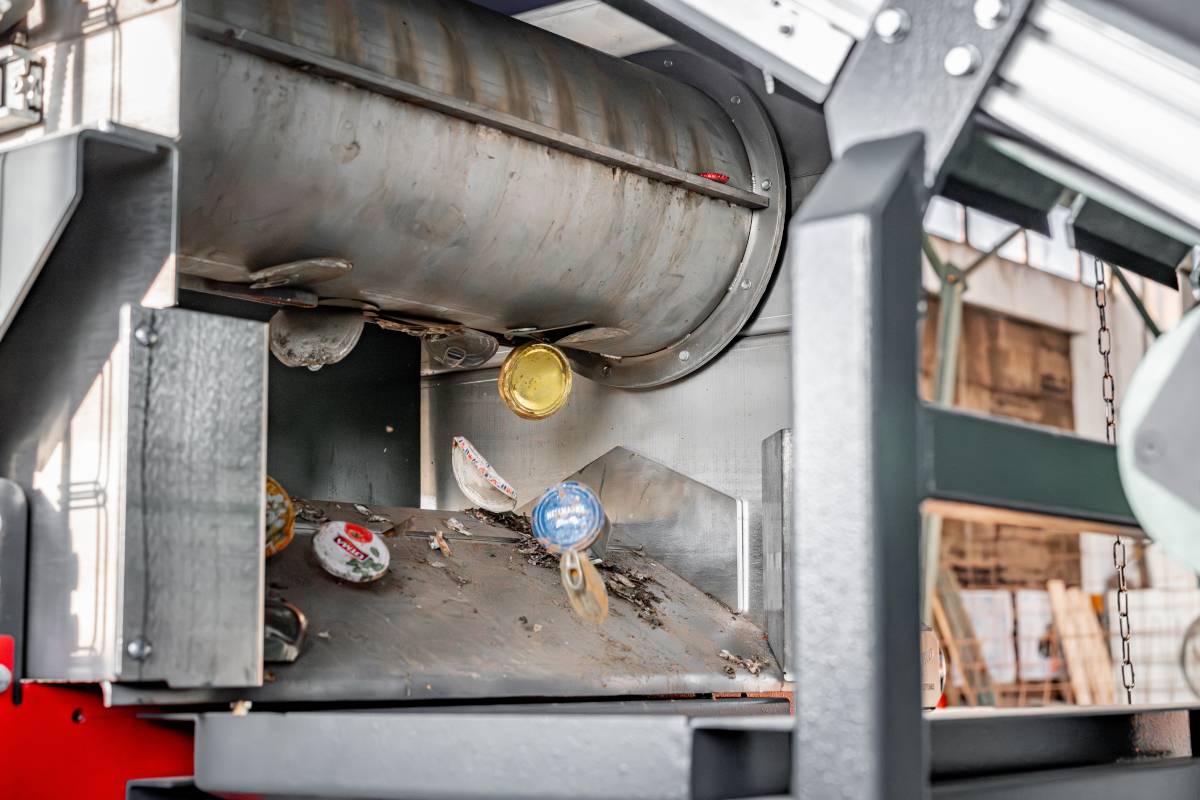

Die starken Permanent-Magnete ziehen ferromagnetische Verunreinigungen an, fangen sie auf der Oberfläche der rotierenden Trommel auf und tragen sie bis hinter die Achse der Trommel aus (wo die entmagnetisierten Metalle in den Ausschütttrichter für ferromagnetische Kontaminanten wegfallen).

SOLLAU – unsere Produkte werden von echten Profis geschweißt!

SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

Modellreihe

Modellreihe MBZ GRIZLLY

Automatische Reinigung ohne Unterbrechung des Materialflusses
Verstellbarer Materialverteiler (zur Regulierung der Materialdosierung)
Verstellabarer Splitter ermöglicht eine hochpräzise Trennung der abgeschiedenen Kontaminanten
Integrierte Wischerblätter entfernen feinen oder klebrigen Staub von der Trommeloberfläche
Ferrit- und Neodym-Ausführung
Schnelle und einfache Einstellung der Position des Magnetkerns
Hochentwickeltes Design mit verschiedenen Inspektions- und Wartungsöffnungen
Magnetische Flussdichte auf der Trommeloberfläche bis zu 4 800 Gauß
Zertifikat ATEX
Fünfjährige Garantie auf den Magnetkern

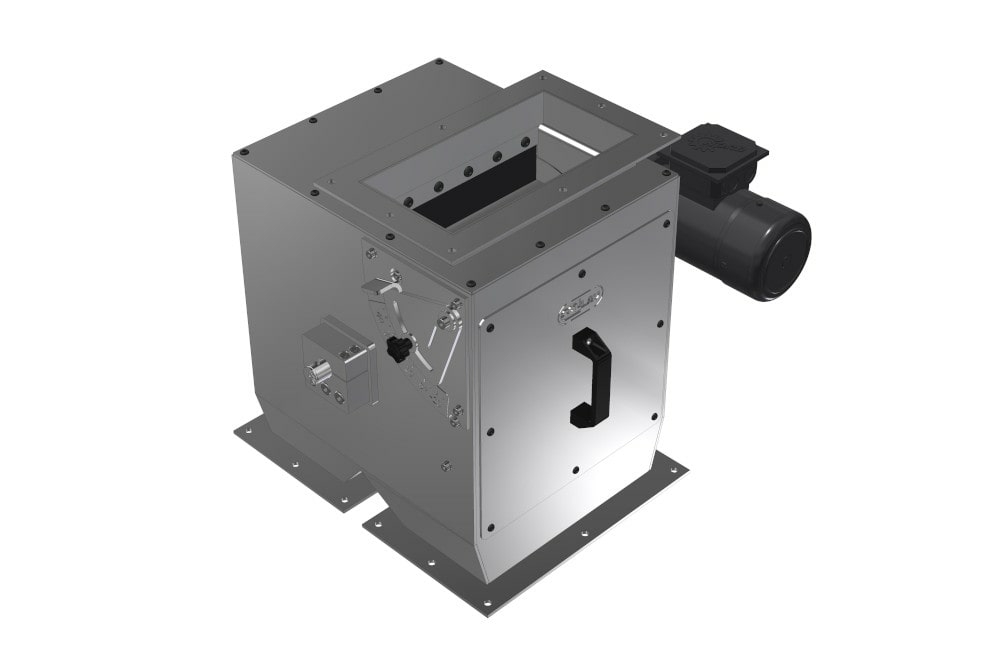

MBZ 204 GRIZLLY

Magnettrommel im Gehäuse von Durchmesser 204 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 204 F 200 GRIZLLY	20	210 x 150	PDF anzeigen
MBZ 204 F 300 GRIZLLY	25	310 x 150	PDF anzeigen
MBZ 204 F 400 GRIZLLY	30	410 x 150	PDF anzeigen
MBZ 204 F 500 GRIZLLY	35	510 x 150	PDF anzeigen
MBZ 204 F 600 GRIZLLY	40	610 x 150	PDF anzeigen
MBZ 204 F 700 GRIZLLY	45	710 x 150	PDF anzeigen
MBZ 204 F 800 GRIZLLY	50	810 x 150	PDF anzeigen
MBZ 204 F 900 GRIZLLY	60	910 x 150	PDF anzeigen
MBZ 204 F 1000 GRIZLLY	75	1010 x 150	PDF anzeigen

Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.

Schreiben Sie uns

Neodym-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 204 N 200 GRIZLLY	20	210 x 150	PDF anzeigen
MBZ 204 N 300 GRIZLLY	25	310 x 150	PDF anzeigen
MBZ 204 N 400 GRIZLLY	30	410 x 150	PDF anzeigen
MBZ 204 N 500 GRIZLLY	35	510 x 150	PDF anzeigen
MBZ 204 N 600 GRIZLLY	40	610 x 150	PDF anzeigen
MBZ 204 N 700 GRIZLLY	45	710 x 150	PDF anzeigen
MBZ 204 N 800 GRIZLLY	50	810 x 150	PDF anzeigen
MBZ 204 N 900 GRIZLLY	60	910 x 150	PDF anzeigen
MBZ 204 N 1000 GRIZLLY	75	1010 x 150	PDF anzeigen

MBZ 304 GRIZLLY

Magnettrommel im Gehäuse von Durchmesser 304 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 304 F 300 GRIZLLY	25	310 x 200	PDF anzeigen
MBZ 304 F 400 GRIZLLY	35	410 x 200	PDF anzeigen
MBZ 304 F 500 GRIZLLY	45	510 x 200	PDF anzeigen
MBZ 304 F 600 GRIZLLY	55	610 x 200	PDF anzeigen
MBZ 304 F 700 GRIZLLY	65	710 x 200	PDF anzeigen
MBZ 304 F 800 GRIZLLY	75	810 x 200	PDF anzeigen
MBZ 304 F 900 GRIZLLY	85	910 x 200	PDF anzeigen
MBZ 304 F 1000 GRIZLLY	95	1010 x 200	PDF anzeigen
MBZ 304 F 1100 GRIZLLY	105	1110 x 200	PDF anzeigen

Neodym-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 304 N 300 GRIZLLY	25	310 x 200	PDF anzeigen
MBZ 304 N 400 GRIZLLY	35	410 x 200	PDF anzeigen
MBZ 304 N 500 GRIZLLY	45	510 x 200	PDF anzeigen
MBZ 304 N 600 GRIZLLY	55	610 x 200	PDF anzeigen
MBZ 304 N 700 GRIZLLY	65	710 x 200	PDF anzeigen
MBZ 304 N 800 GRIZLLY	75	810 x 200	PDF anzeigen
MBZ 304 N 900 GRIZLLY	85	910 x 200	PDF anzeigen
MBZ 304 N 1000 GRIZLLY	95	1010 x 200	PDF anzeigen
MBZ 304 N 1100 GRIZLLY	105	1110 x 200	PDF anzeigen

Schreiben Sie uns

MBZ 406 GRIZLLY

Magnettrommel im Gehäuse von Durchmesser 406 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 406 F 400 GRIZLLY	45	410 x 250	PDF anzeigen
MBZ 406 F 500 GRIZLLY	55	510 x 250	PDF anzeigen
MBZ 406 F 600 GRIZLLY	65	610 x 250	PDF anzeigen
MBZ 406 F 700 GRIZLLY	75	710 x 250	PDF anzeigen
MBZ 406 F 800 GRIZLLY	90	810 x 250	PDF anzeigen
MBZ 406 F 900 GRIZLLY	120	910 x 250	PDF anzeigen
MBZ 406 F 1000 GRIZLLY	140	1010 x 250	PDF anzeigen
MBZ 406 F 1100 GRIZLLY	160	1110 x 250	PDF anzeigen
MBZ 406 F 1200 GRIZLLY	180	1210 x 250	PDF anzeigen
MBZ 406 F 1300 GRIZLLY	200	1310 x 250	PDF anzeigen

Neodymová verze

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 406 N 400 GRIZLLY	45	410 x 250	PDF anzeigen
MBZ 406 N 500 GRIZLLY	55	510 x 250	PDF anzeigen
MBZ 406 N 600 GRIZLLY	65	610 x 250	PDF anzeigen
MBZ 406 N 700 GRIZLLY	75	710 x 250	PDF anzeigen
MBZ 406 N 800 GRIZLLY	90	810 x 250	PDF anzeigen
MBZ 406 N 900 GRIZLLY	120	910 x 250	PDF anzeigen
MBZ 406 N 1000 GRIZLLY	140	1010 x 250	PDF anzeigen
MBZ 406 N 1100 GRIZLLY	160	1110 x 250	PDF anzeigen
MBZ 406 N 1200 GRIZLLY	180	1210 x 250	PDF anzeigen
MBZ 406 N 1300 GRIZLLY	200	1310 x 250	PDF anzeigen

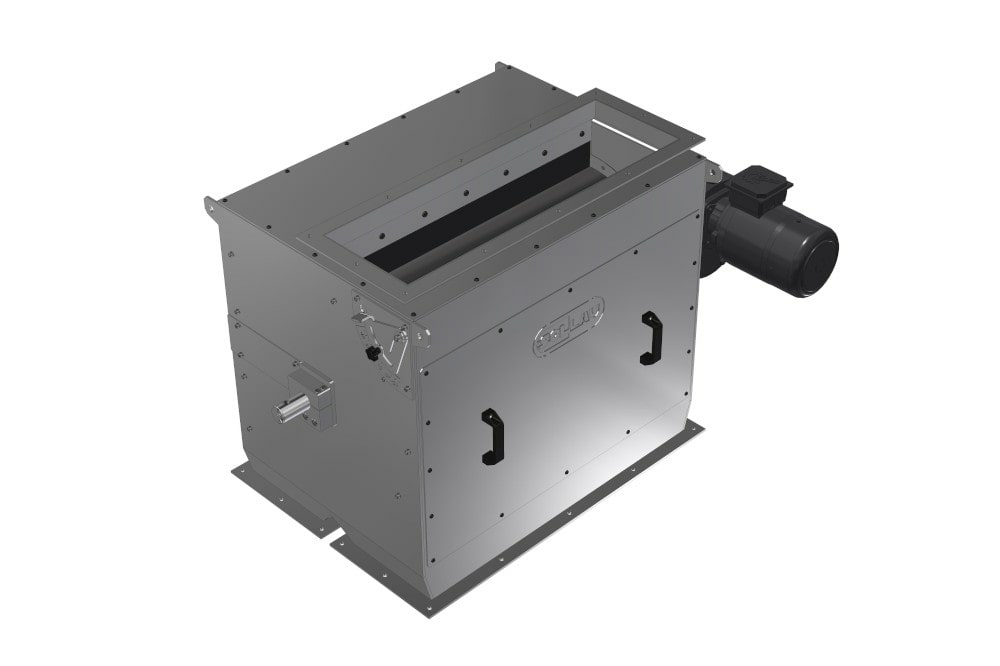

MBZ 506 GRIZLLY

Magnettrommel im Gehäuse von Durchmesser 506 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 506 F 500 GRIZLLY	70	510 x 300	PDF anzeigen
MBZ 506 F 600 GRIZLLY	85	610 x 300	PDF anzeigen
MBZ 506 F 700 GRIZLLY	105	710 x 300	PDF anzeigen
MBZ 506 F 800 GRIZLLY	125	810 x 300	PDF anzeigen
MBZ 506 F 900 GRIZLLY	145	910 x 300	PDF anzeigen
MBZ 506 F 1000 GRIZLLY	180	1010 x 300	PDF anzeigen
MBZ 506 F 1100 GRIZLLY	215	1110 x 300	PDF anzeigen
MBZ 506 F 1200 GRIZLLY	250	1210 x 300	PDF anzeigen
MBZ 506 F 1300 GRIZLLY	285	1310 x 300	PDF anzeigen

Neodym-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ 506 N 500 GRIZLLY	70	510 x 300	PDF anzeigen
MBZ 506 N 600 GRIZLLY	85	610 x 300	PDF anzeigen
MBZ 506 N 700 GRIZLLY	105	710 x 300	PDF anzeigen
MBZ 506 N 800 GRIZLLY	125	810 x 300	PDF anzeigen
MBZ 506 N 900 GRIZLLY	145	910 x 300	PDF anzeigen
MBZ 506 N 1000 GRIZLLY	180	1010 x 300	PDF anzeigen
MBZ 506 N 1100 GRIZLLY	215	1110 x 300	PDF anzeigen
MBZ 506 N 1200 GRIZLLY	250	1210 x 300	PDF anzeigen
MBZ 506 N 1300 GRIZLLY	285	1310 x 300	PDF anzeigen

Modellreihe MBZ EKO

Automatische Reinigung ohne Unterbrechung des Materialflusses
Attraktives Preis-Leistung-Verhältnis
Integrierte Wischerblätter entfernen feinen oder klebrigen Staub von der Trommeloberfläche
Ferrit- und Neodym-Ausführung
Vereinfachte Konstruktion
Magnetische Flussdichte auf der Trommeloberfläche bis zu 4 800 Gauß
Zertifikat ATEX
Fünfjährige Garantie auf den Magnetkern

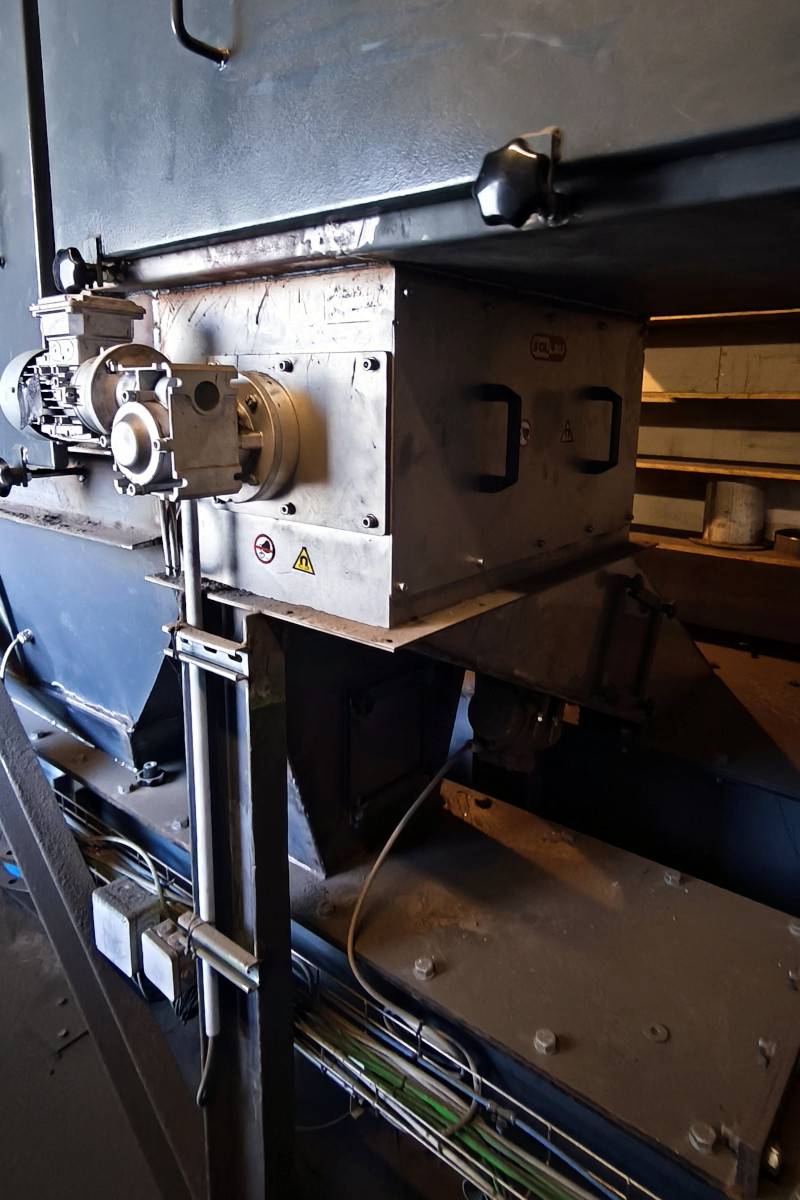

MBZ EKO 204

Magnettrommel im Gehäuse von Durchmesser 204 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 204 F 200	20	170 x 150	PDF anzeigen
MBZ EKO 204 F 300	25	270 x 150	PDF anzeigen
MBZ EKO 204 F 400	30	370 x 150	PDF anzeigen
MBZ EKO 204 F 500	35	470 x 150	PDF anzeigen
MBZ EKO 204 F 600	40	570 x 150	PDF anzeigen
MBZ EKO 204 F 700	45	570 x 150	PDF anzeigen
MBZ EKO 204 F 800	50	770 x 150	PDF anzeigen
MBZ EKO 204 F 900	60	870 x 150	PDF anzeigen
MBZ EKO 204 F 1000	75	970 x 150	PDF anzeigen

Neodym-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 204 N 200	20	170 x 150	PDF anzeigen
MBZ EKO 204 N 300	25	270 x 150	PDF anzeigen
MBZ EKO 204 N 400	30	370 x 150	PDF anzeigen
MBZ EKO 204 N 500	35	470 x 150	PDF anzeigen
MBZ EKO 204 N 600	40	570 x 150	PDF anzeigen
MBZ EKO 204 N 700	45	670 x 150	PDF anzeigen
MBZ EKO 204 N 800	50	770 x 150	PDF anzeigen
MBZ EKO 204 N 900	60	870 x 150	PDF anzeigen
MBZ EKO 204 N 1000	75	970 x 150	PDF anzeigen

MBZ EKO 304

Magnettrommel im Gehäuse von Durchmesser 304 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 304 F 300	25	270 x 200	PDF anzeigen
MBZ EKO 304 F 400	35	370 x 200	PDF anzeigen
MBZ EKO 304 F 500	45	470 x 200	PDF anzeigen
MBZ EKO 304 F 600	55	570 x 200	PDF anzeigen
MBZ EKO 304 F 700	65	670 x 200	PDF anzeigen
MBZ EKO 304 F 800	75	770 x 200	PDF anzeigen
MBZ EKO 304 F 900	85	870 x 200	PDF anzeigen
MBZ EKO 304 F 1000	95	970 x 200	PDF anzeigen
MBZ EKO 304 F 1100	105	1070 x 200	PDF anzeigen

Neodym-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 304 N 300	25	270 x 200	PDF anzeigen
MBZ EKO 304 N 400	35	370 x 200	PDF anzeigen
MBZ EKO 304 N 500	45	470 x 200	PDF anzeigen
MBZ EKO 304 N 600	55	570 x 200	PDF anzeigen
MBZ EKO 304 N 700	65	670 x 200	PDF anzeigen
MBZ EKO 304 N 800	75	770 x 200	PDF anzeigen
MBZ EKO 304 N 900	85	870 x 200	PDF anzeigen
MBZ EKO 304 N 1000	95	970 x 200	PDF anzeigen
MBZ EKO 304 N 1100	105	1070 x 200	PDF anzeigen

Schreiben Sie uns

MBZ EKO 406

Magnettrommel im Gehäuse von Durchmesser 406 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 406 F 400	45	370 x 250	PDF anzeigen
MBZ EKO 406 F 500	55	470 x 250	PDF anzeigen
MBZ EKO 406 F 600	65	570 x 250	PDF anzeigen
MBZ EKO 406 F 700	75	670 x 250	PDF anzeigen
MBZ EKO 406 F 800	90	770 x 250	PDF anzeigen
MBZ EKO 406 F 900	120	870 x 250	PDF anzeigen
MBZ EKO 406 F 1000	140	970 x 250	PDF anzeigen
MBZ EKO 406 F 1100	160	1070 x 250	PDF anzeigen
MBZ EKO 406 F 1200	180	1170 x 250	PDF anzeigen
MBZ EKO 406 F 1300	200	1270 x 250	PDF anzeigen

Neodym-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 406 N 400	45	410 x 250	PDF anzeigen
MBZ EKO 406 N 500	55	510 x 250	PDF anzeigen
MBZ EKO 406 N 600	65	610 x 250	PDF anzeigen
MBZ EKO 406 N 700	75	710 x 250	PDF anzeigen
MBZ EKO 406 N 800	90	810 x 250	PDF anzeigen
MBZ EKO 406 N 900	120	910 x 250	PDF anzeigen
MBZ EKO 406 N 1000	140	1010 x 250	PDF anzeigen
MBZ EKO 406 N 1100	160	1110 x 250	PDF anzeigen
MBZ EKO 406 N 1200	180	1210 x 250	PDF anzeigen
MBZ EKO 406 N 1300	200	1310 x 250	PDF anzeigen

MBZ EKO 506

Magnettrommel im Gehäuse von Durchmesser 506 mm dient zur automatischen und permanenten Separation von Eisenteilen aus Schüttgütern.

DETAIL

Ferrit-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 506 F 500	70	470 x 300	PDF anzeigen
MBZ EKO 506 F 600	85	570 x 300	PDF anzeigen
MBZ EKO 506 F 700	105	670 x 300	PDF anzeigen
MBZ EKO 506 F 800	125	770 x 300	PDF anzeigen
MBZ EKO 506 F 900	145	870 x 300	PDF anzeigen
MBZ EKO 506 F 1000	180	970 x 300	PDF anzeigen
MBZ EKO 506 F 1100	215	1070 x 300	PDF anzeigen
MBZ EKO 506 F 1200	250	1170 x 300	PDF anzeigen
MBZ EKO 506 F 1300	285	1270 x 300	PDF anzeigen

Neodym-Version

Produkt	Max. Kapazität (m³/h)	Eingangs-/ Ausgangsgröße (mm)	Datenblatt
MBZ EKO 506 N 500	70	470 x 300	PDF anzeigen
MBZ EKO 506 N 600	85	570 x 300	PDF anzeigen
MBZ EKO 506 N 700	105	670 x 300	PDF anzeigen
MBZ EKO 506 N 800	125	770 x 300	PDF anzeigen
MBZ EKO 506 N 900	145	870 x 300	PDF anzeigen
MBZ EKO 506 N 1000	180	970 x 300	PDF anzeigen
MBZ EKO 506 N 1100	215	1070 x 300	PDF anzeigen
MBZ EKO 506 N 1200	250	1170 x 300	PDF anzeigen
MBZ EKO 506 N 1300	285	870 x 300	PDF anzeigen
