Kaskadenmagnet MSK-MC
Plattenmagnet MSK-MC ist für Hochleistungs-Fördersysteme (vor allem für Rohrleitungstransport von frei fallenden Schüttgütern) vorgesehen, bei welchen die Verwendung von anderen Typen von Magnetabscheidern schwierig oder gar unmöglich wäre.
Aufbau des Kaskadenmagnets
Der Platten-Magnet SOLLAU ist mit mehreren großen magnetischen Platten ausgestattet, und jede Platte besteht aus zwei Teilen:
- Magnetkern
- Schutzblech (manchmal auch als Deckplatte oder Extraktorplatte bezeichnet)
Zur Reinigung wird nach dem öffnen der Auslaufklappe der Magnetkern ausgeschwenkt und die auf dem Schutzblech aufgefangenen ferromagnetischen Partikel fallen spontan ab.

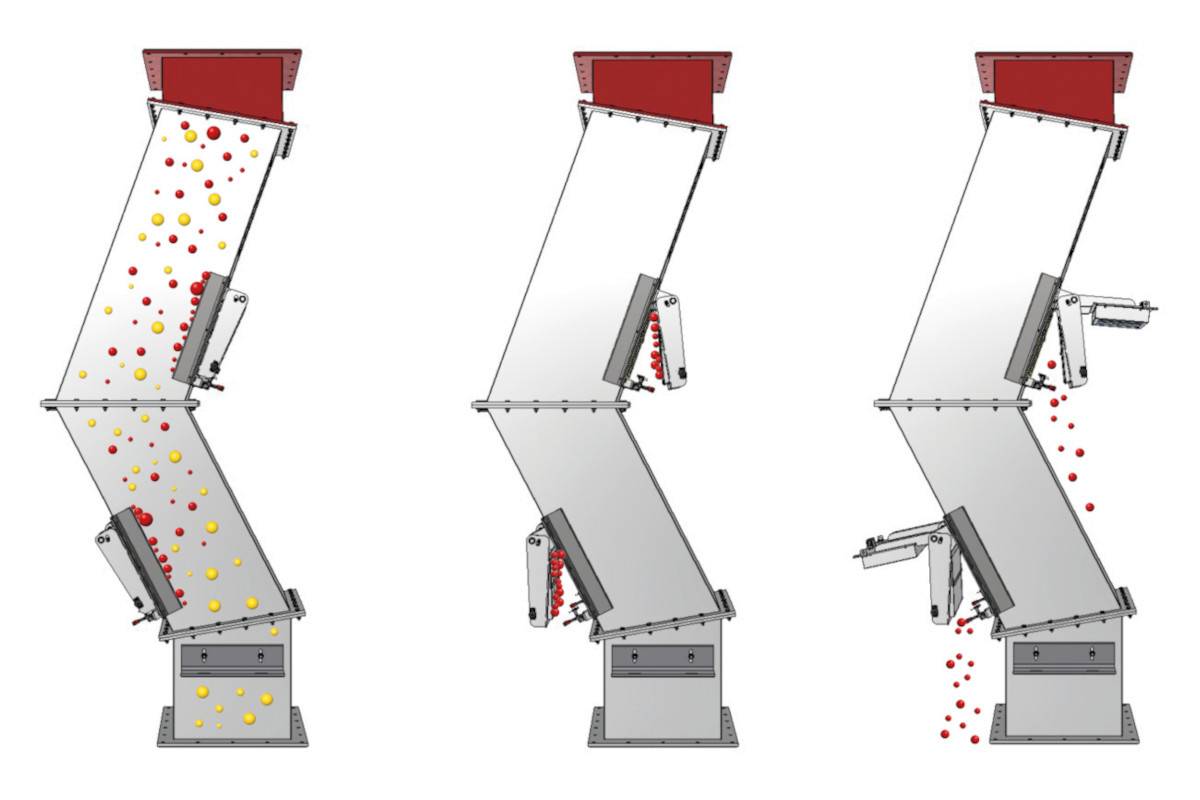

Wie funktioniert der Platten-Magnetabscheider?
Das Material ist durch die Kaskadenform der Anlage in den Direktkontakt mit der oberen Magnetplatte geführt, die einen Teil von Fe-Verunreinigungen auffängt und gleichzeitig das Material auf die folgende Platte abstößt, wobei sich das Material dank dem Abstoß verlangsamt und auch umkippt, was erneut die Wirksamkeit der Magnetabscheidung erhöht. Darüber hinaus das Kaskadenprinzip nützt auch physikalische Eigenschaften von ferromagnetischen Materialien aus, die höheres spezifisches Gewicht als die zu reinigenden Materialien haben und deshalb die Tendenz spontan durchfallen nach unten (= zur Magnetplatte) haben.
Dieser Magnetabscheider kann extrem große Materialmengen verarbeiten (bis zu 350 m3/h), da sich die magnetischen Platten in den Wänden des abgestuften Schachtes befinden und in keiner Weise den freien Materialfluss behindern (die magnetische Kaskade kann also auch für Materialien mit schlecht rieselfähigen, brückenbildenden oder abrasiven Eigenschaften verwendet werden, die z. B. Gitter-Magnete blockieren würden).
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Weitere Vorteile des Kaskadenmagnets
Ein weiterer Vorteil dieses Abscheiders ist seine einfache innere Anordnung (große glatte Oberflächen), die im Bedarfsfall auf einfache Weise mit einer abrasionsbeständigen Schutzschicht versehen werden können (in Abhängigkeit von der konkreten Anwendung können, z. B. mit Keramikplättchen, mit einer Polyurethan- oder Gummischicht, mit chemisch aufgetragenem Nickel usw.), was wiederum die Anwendungsmöglichkeiten dieser Anlage deutlich erweitert.
Der Magnetabscheider MSK-MC wird mit Flanschen für den Anschluss an bestehende Rohrleitungen geliefert.
Die Kaskadenmagneten stehen in mehreren Versionen mit unterschiedlicher Magnetfeldstärke zur Verfügung. Sie können mit Ferrit- oder Neodym-Magneten, beziehungsweise einer Kombination von diesen beiden Magnetarten versehen sein - hierbei entfernen zunächst die Ferrit-Platten größere Verunreinigungen aus dem Material (Schrauben, Nieten, Nägel, Unterlegscheiben) und zum Schluss bewerkstelligen die starken Neodym-Magnete die finale Nachreinigung des Materials (die Neodym-Magnete sind sehr stark und dienen zum Auffangen feiner ferromagnetischer Partikel in Größen ab 1 µm).
Die Kaskadenmagneten stehen in mehreren Versionen mit unterschiedlicher Magnetfeldstärke zur Verfügung. Sie können mit Ferrit- oder Neodymmagneten, beziehungsweise einer Kombination von diesen versehen sein - hierbei entfernen zunächst die Ferritplatten größere Verunreinigungen aus dem Material (Schrauben, Nieten, Nägel, Unterlagscheiben) und zum Schluss bewerkstelligen die starken Neodymmagneten die finale Nachreinigung des Materials (die Neodymmagnete sind sehr stark und dienen zum Festhalten feiner ferromagnetischer Partikel bereits ab einer Größe von 60 Mikrometern).
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
MSK-MC
- Ferrit-Version
- Magnetische Flussdichte: 2 700 Gauß
- Trennung ferromagnetischer Partikel in Größen von 1,5 mm
Der Kaskadenmagnet MSK-MC ist für Hochleistungs-Fördersysteme (vor allem für Rohrleitungstransport von frei fallenden Schüttgütern) vorgesehen, bei welchen die Verwendung von anderen Typen von Magnetabscheidern schwierig.
| Produkt | Max. Kapazität (m3/h) | Eingangs-/ Ausgangsgröße (mm) (mm) | Datenblatt |
|---|---|---|---|
| MSK-MC 400 F | 45 | 400 x 200 | PDF anzeigen |
| MSK-MC 600 F | 85 | 600 x 200 | PDF anzeigen |
| MSK-MC 800 F | 130 | 800 x 200 | PDF anzeigen |
| MSK-MC 1000 F | 195 | 1000 x 300 | PDF anzeigen |
| MSK-MC 1250 F | 250 | 1250 x 300 | PDF anzeigen |
| MSK-MC 1500 F | 365 | 1500 s 300 | PDF anzeigen |
Den MSK-MC empfehlen wir für hochkapazitive Schwerkraft-Rohrleitungssysteme, in denen die Installation anderer Abscheidertypen schwierig oder unmöglich wäre — zum Beispiel dort, wo Gitterabscheider schlecht fließende Materialien blockieren würden oder wo der Standardquerschnitt des Abscheiders für den erforderlichen Durchfluss nicht ausreicht. Die Magnetplatten sind in den Wänden des Abscheiders angebracht und schränken den freien Materialfluss in keiner Weise ein; die Kaskadenform verlangsamt den Strom gleichzeitig, leitet ihn wiederholt auf die Magnetplatten und erhöht dadurch die Abscheideeffizienz deutlich.
Das Material bewegt sich durch eine Reihe von Magnetplatten, die in den Wänden des Abscheiders angebracht sind. Die Kaskadenordnung verlangsamt den Materialfluss und leitet ihn wiederholt kontrolliert auf die Magnetflächen — jeder Durchgang erhöht die Wahrscheinlichkeit, ferromagnetische Verunreinigungen zu erfassen. Dank der glatten Innenflächen ohne Hindernisse im Materialfluss ist der MSK-MC auch für Materialien geeignet, die andere Abscheidertypen verstopfen würden.
Wir fertigen den MSK-MC in drei Konfigurationen: Ferrit (2.700 G, Erfassung ab 1,5 mm), Neodym (Erfassung ab 60 Mikrometern) und kombiniert — Ferritplatten entfernen zunächst gröbere Kontaminanten, Neodymplatten führen die abschließende Feinreinigung durch. Die Neodymausführung ist auf Bestellung erhältlich.
Die Reinigung erfolgt manuell und ohne Demontage des Abscheiders. Nach dem Öffnen der Türen entfernen sich die Magnetkerne automatisch von der Schutzplatte aus Edelstahl — ferromagnetische Partikel, die auf der Oberfläche der Schutzplatte haften, fallen von selbst ab. Die einfache Geometrie der Innenanordnung mit glatten Flächen erleichtert sowohl die Reinigung als auch eine eventuelle Antiabrasionsbeschichtung.
Ja. Die glatten Innenflächen des Abscheiders können je nach Anwendungsfall mit einer Antiabrasionsschicht versehen werden — zum Beispiel Keramikplatten, einer Schicht aus elastischem Polyurethan oder Gummi oder chemisch abgeschiedenem Nickel. Dadurch wird die Lebensdauer des Abscheiders auch in Betrieben mit stark abrasiven Materialien deutlich verlängert.
Der MSK-MC wird für die Reinigung granulierter, pulverförmiger und körniger Materialien eingesetzt — einschließlich Getreide, Hülsenfrüchten, Kunststoffgranulat oder Pulverrohstoffen — in der Lebensmittelindustrie, Futtermittelproduktion, Pharmaindustrie, Holzverarbeitung, Chemie- und Keramikindustrie. Seine hohe Kapazität (bis zu 365 m³/h) macht ihn zur idealen Lösung für großkapazitive Produktionslinien.
Wir liefern den MSK-MC standardmäßig in sechs Größen mit maximalen Kapazitäten von 45 bis 365 m³/h und Ein-/Ausgangsabmessungen von 400 × 200 mm bis 1.500 × 300 mm. Der Abscheider wird mit Flanschen für den Anschluss an das bestehende Rohrleitungssystem des Kunden geliefert; Sonderanfertigung und mehrstufige Abscheidekonfiguration sind auf Bestellung erhältlich. Tests Ihres Materials führen wir kostenlos mit Ergebnissen innerhalb von 3 Werktagen durch.
In welchen Branchen werden die Kaskadenmagnete eingesetzt?
Kaskadenmagnete finden Anwendung bei der Reinigung von körnigen oder mehligen Produkten (einschließlich Getreide, Hülsenfrüchten usw.) in der Lebensmittelverarbeitung, bei der Futtermittelherstellung, in der Pharmazeutik, in der holzverarbeitenden, chemischen und keramischen Industrie usw.).
