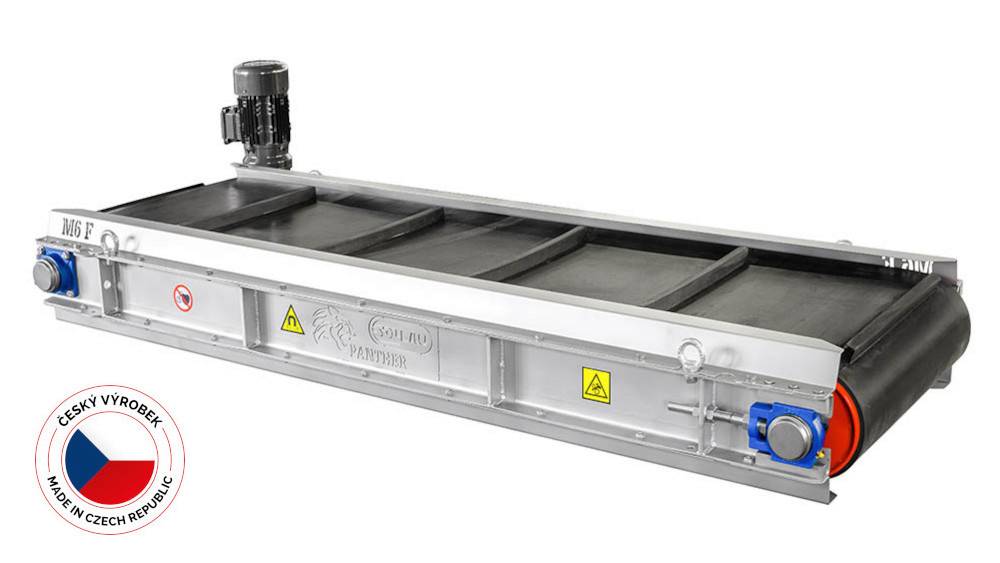

Überbandmagnetabscheider DND-AC
Der selbstreinigende Überbandmagnetabscheider ich für dauerhafte Separation von ferromagnetischen Partikeln aus Materialströmen mit hohem Verunreinigungsgrad (die die Separationsmöglichkeiten von üblichen Platten-Magneten überschreiten würden).
Gleichzeitig schützt dieser Magnetabscheider die nachfolgenden Maschinen (z. B., Shredder, Mühlen, Mahlanlagen) vor Beschädigungen.
Warum die Magnetplatte von Sollau
- 1Service innerhalb von 48 Stunden
- 2Zwei Jahre Garantie auf den gesamten Abscheider und 10 Jahre auf den Magnetkern (bei Abschluss eines Servicevertrags und regelmäßigen Serviceinspektionen)
- 3Anzeige der Bandspannung
- 4Rückkauf von Platten für bis zu 30 % des ursprünglichen Preises

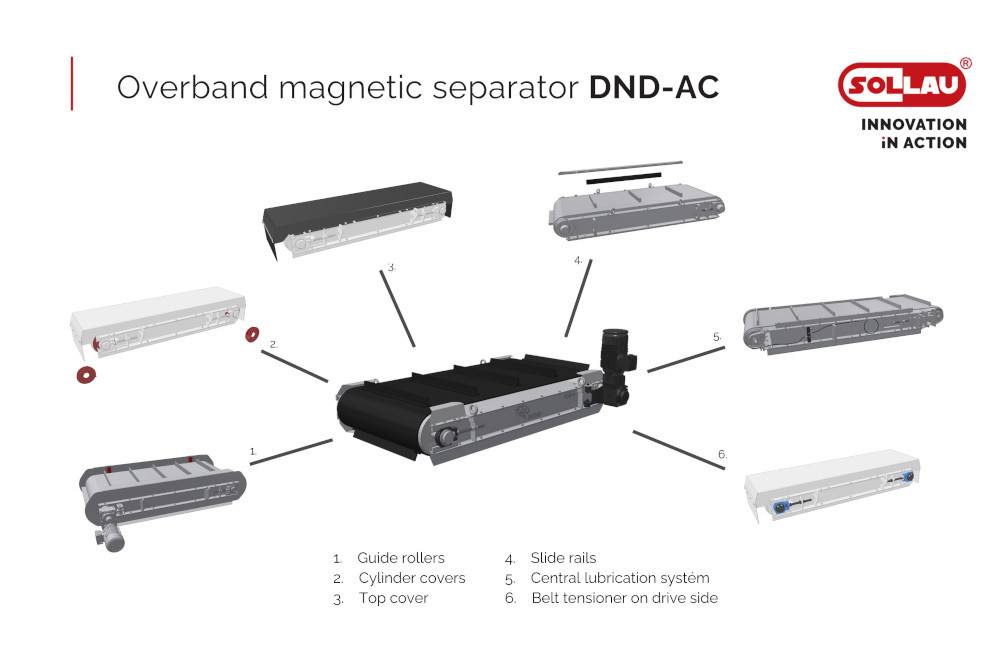

- 5Werkzeuge zum Entfernen der Abdeckung und zum Spannen des Bands sind im Abscheider integriert

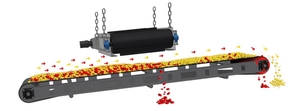

Empfehlung: Verbindung von Magnetplatte und Magnetzylinder
Empfehlung: um die bestmöglichen Separationsergebnisse zu erzielen, ist es empfehlenswert, dass – vor allem im Fall einer höheren Schicht des auf dem Förderband transportierten Materials - der Überbandmagnets DND gleichzeitig mit der Magnetwalze (die die ferromagnetischem Partikel auch aus unteren Materialschichten anziehen kann) angewendet wird.
Kundenbetreuung
Wir kümmern uns um Ihr ganzes Projekt. Es endet nicht mit einer Bestellung bei uns. Wir bieten Ihnen volle Unterstützung für den gesamten Zeitraum der Verwendung des Separators.
1. Vorortbesichtigung
2. Lösungsvorschlag
3. Produktion nach Maß
4. Installation
5. Inbetriebnahme
6. Autorisierter Service

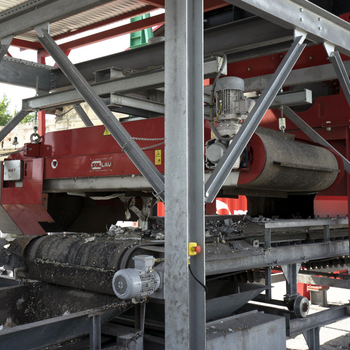

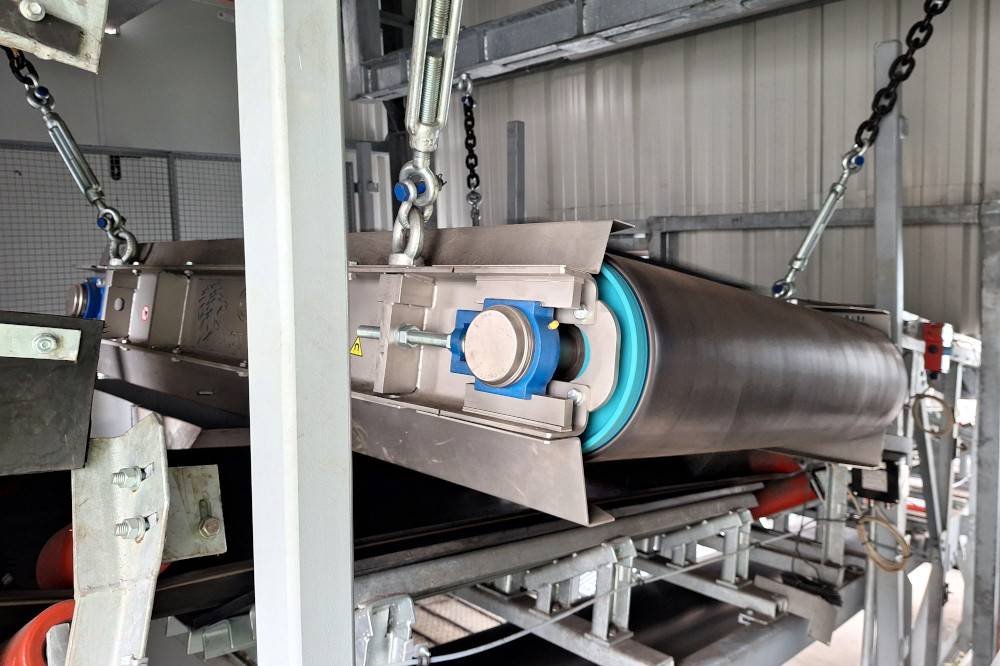

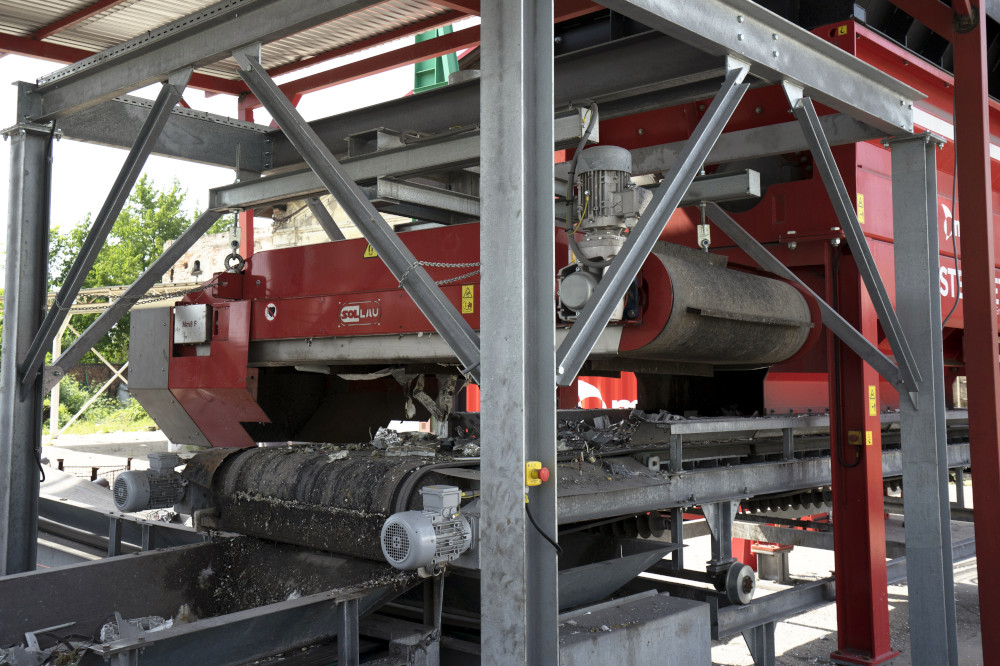

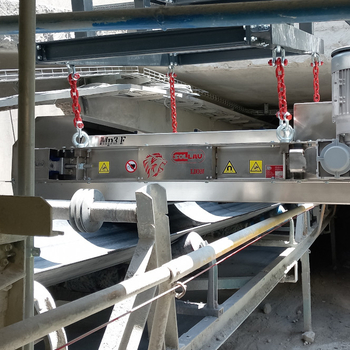

Installation der Magnetplatte

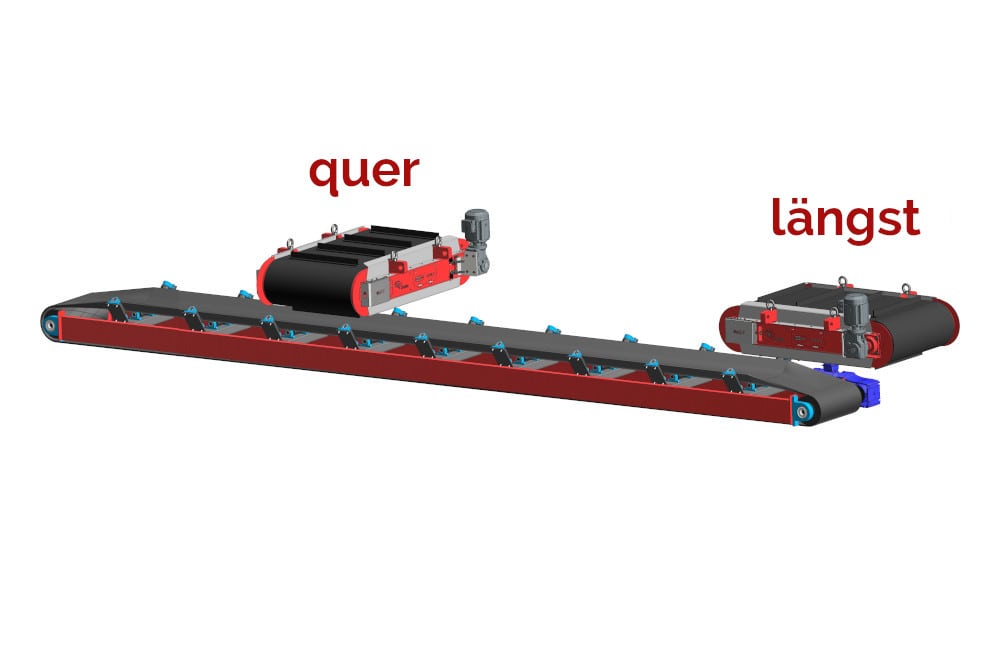

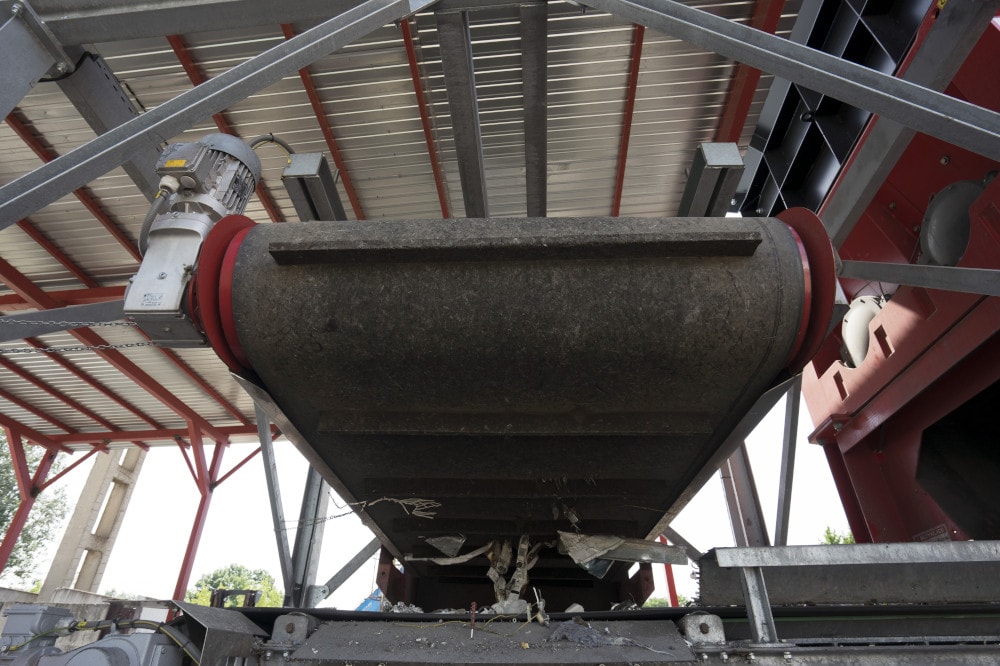

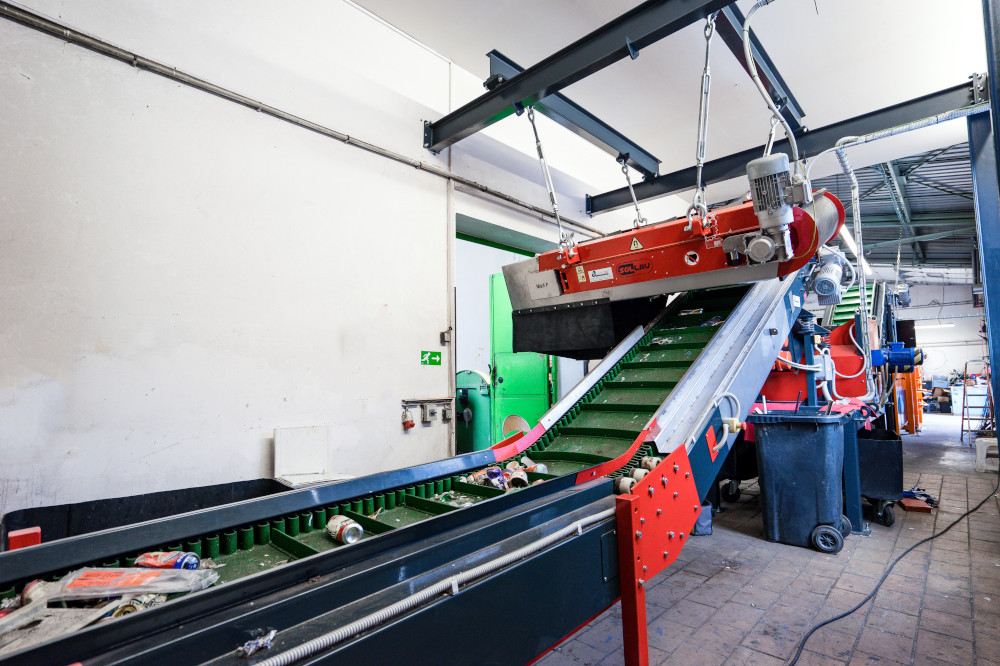

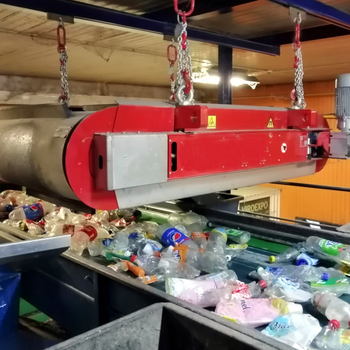

Meistens wird der Überbandmagnetscheider DND-AC quer über dem Förderband installiert (die angefangenen ferromagnetischen Fremdstoffen werden mit einem Austragsband seitlich ausgetragen), aber es ist auch möglich, den Überbandmagnetabscheider längst in Förderrichtung am Förderbandabwurf zu montieren.
Die Art der angewandten Magneten hängt von der Position des Magnetabscheiders ab: wenn der Überbandmagnetabscheider DND-AC längst der Förderrichtung angebracht ist, können auch schwächere Überbandmagnetabscheider-Modelle eingesetzt werden (denn am Abwurf des Förderbandes das transportierte Material ziemlich los ist). Im Gegenteil, wenn sich der Überbandmagnetabscheider quer über dem Förderband befindet, sollte man stärkere Magnet-Modelle einsetzen (die Materialschicht ist in der Mitte des Förderbandes höher und kompakter).
Die Standardanwendung der Ferrit-Magnete sorgt für nahezu unbegrenzte Lebensdauer, aber wenn Sie höhere Magnetkraft oder niedrigeres Gewicht benötigen (z. B. für mobile Linien, Mühlen, Brecher), empfehlen wir, dass der Überbandmanget mit extrem starken Neodym NdFeB Magneten aus seltenen Erden bestückt wird. Eine sorgfältige Abschirmung garantiert, dass das Magnetfeld lediglich auf das Material auf dem Förderband konzentriert wird. Das Ausmaß sowie auch die Ausführung des Überbandmagnetabscheiders DND-AC M mit automatischer Reinigung können den Kundenwünschen angepasst werden.

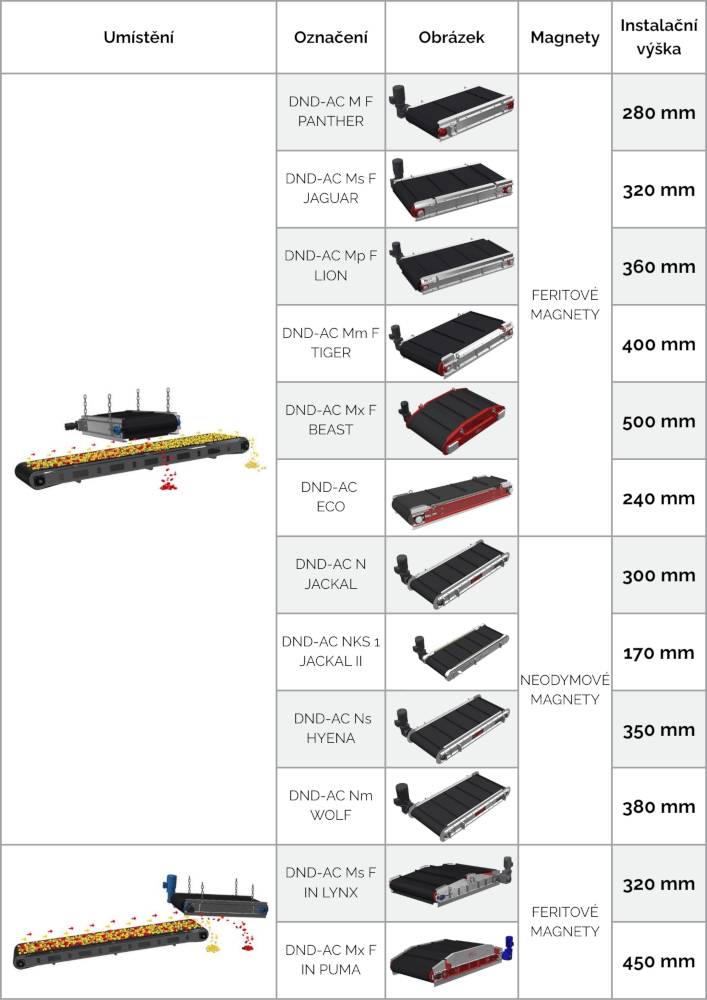

Die Überbandmagnetabscheider DND-AC werden insgesamt in acht verschiedenen Baureihen hergestellt (fünf Ferrit- und drei Neodym-Ausführungen), um Bedürfnisse und Anforderungen des möglichst breiten Kundenkreises schon mit den Standardprodukten abzudecken. Gleichzeitig können sich unsere Kunden sicher sein, dass die Parameter des ausgewählten Produktes ihren Bedürfnissen genau entsprechen, und dass sie keinen Aufpreis für eine Extraausrüstung zahlen, die sie eigentlich für Ihre spezifische Anwendung gar nicht brauchen würden.
Ferrit- Überbandmagnetabscheider
Die Hauptvorteile der Ferritversionen sind hohe Temperaturbeständigkeit, magnetische Stabilität, niedriger Preis und tiefes und sehr starkes Magnetfeld bei den leistungsstarken Baureihen.

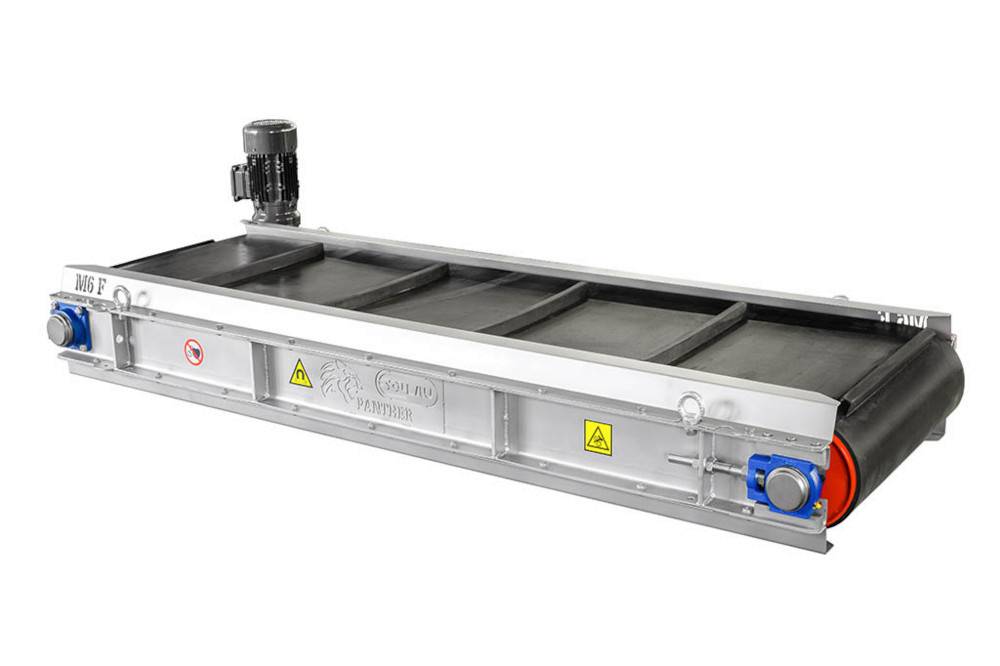

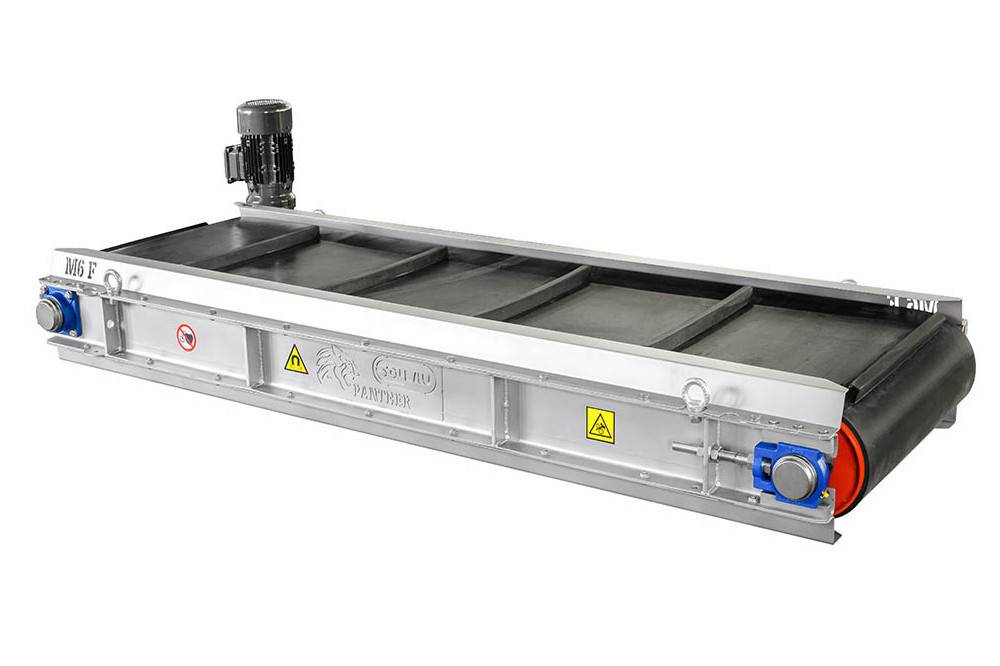

Kombiniert eine Standardleistung mit einem interessanten Preis. Diese Magnetabscheider sind für mittelmäßig anspruchsvolle Anwendungen mit einer maximalen Installationshöhe von 200 mm und zur Erfassung größerer magnetischer Partikel (über 1 mm) vorgesehen. Das sehr gute Preis-Leistungsverhältnis garantiert eine schnelle Amortisation.
Produkt | Empfohlen für die max. Bandbreite von: (mm) | Empfohlener Bandabstand (mm) | Datenblatt (EN) | |
---|---|---|---|---|
quer | längst | |||

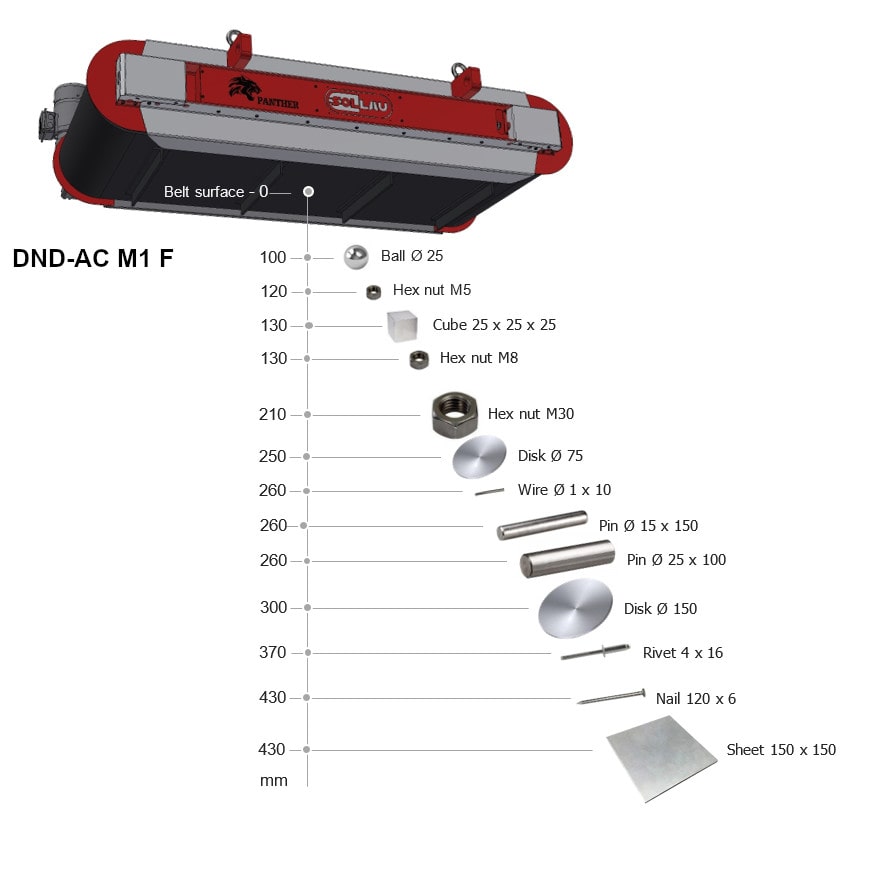

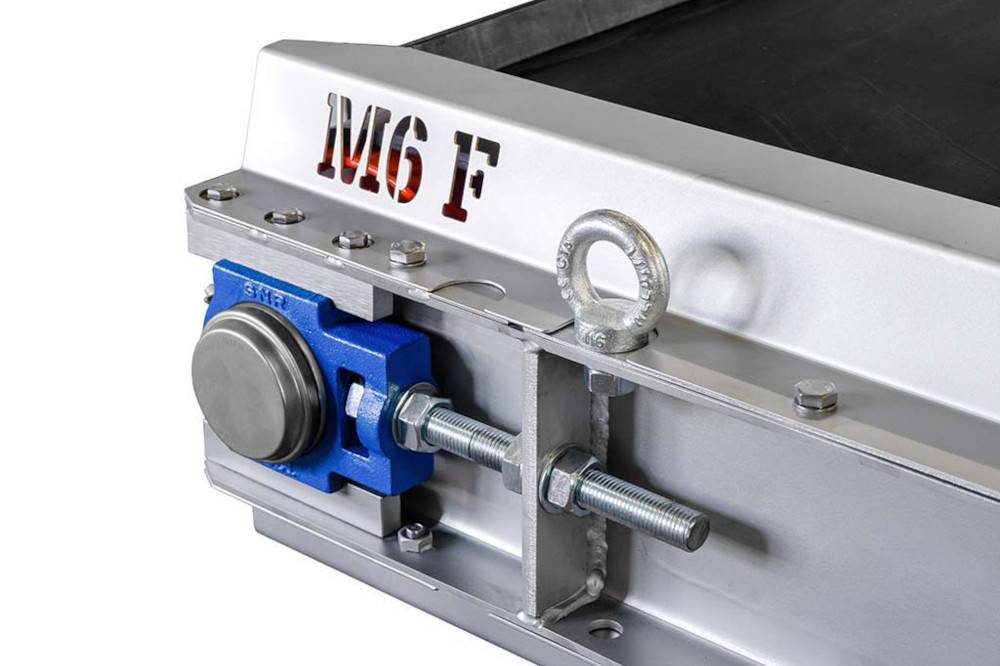

DND-AC M1 F PANTHER | 500 | 650 | 170 | PDF anzeigen |
DND-AC M2 F PANTHER | 700 | 650 | 200 | PDF anzeigen |
DND-AC M3 F PANTHER | 1000 | 650 | 200 | PDF anzeigen |
DND-AC M4 F PANTHER | 1200 | 650 | 200 | PDF anzeigen |
DND-AC M5 F PANTHER | 1400 | 650 | 200 | PDF anzeigen |
DND-AC M6 F PANTHER | 1600 | 650 | 200 | PDF anzeigen |
DND-AC M7 F PANTHER | 1800 | 650 | 200 | PDF anzeigen |

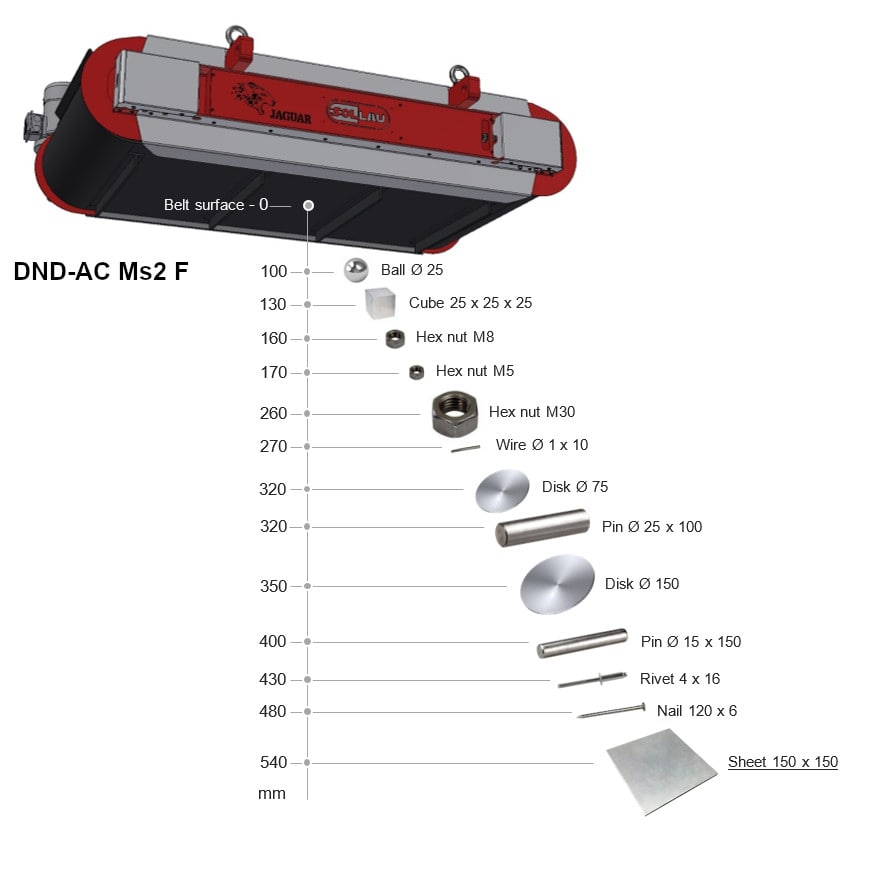

DND-AC Ms F
JAGUAR

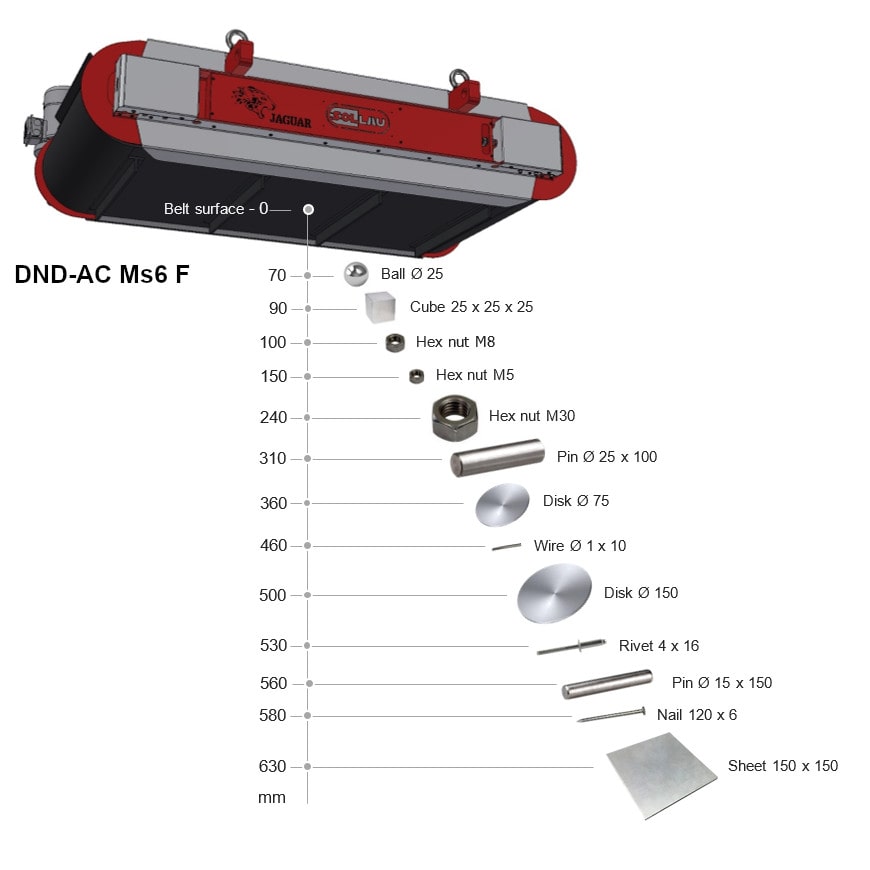

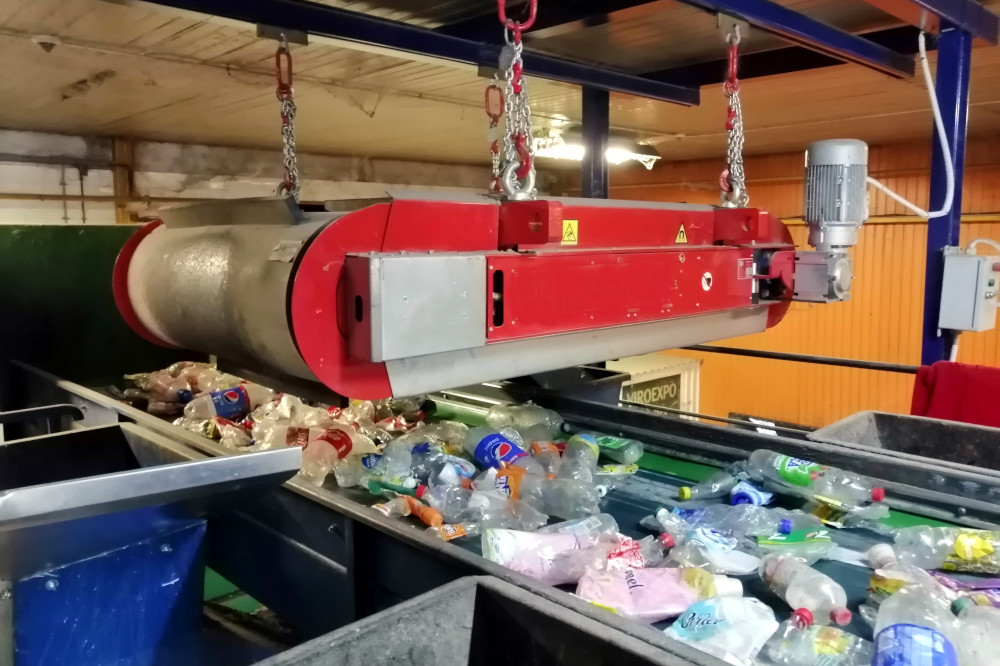

Ist für anspruchsvolle Benutzer bestimmt, die von Magnetabscheidern hohe Leistung auch in größeren Tiefen erwarten. Die maximale Installationshöhe beträgt 320 mm.
Produkt | Empfohlen für die max. Bandbreite von: (mm) | Empfohlener Bandabstand (mm) | Datenblatt (EN) | |
---|---|---|---|---|
quer | längst | |||
DND-AC Ms2 F JAGUAR | 800 | 850 | 270 | PDF anzeigen |
DND-AC Ms3 F JAGUAR | 1000 | 850 | 300 | PDF anzeigen |
DND-AC Ms4 F JAGUAR | 1200 | 850 | 320 | PDF anzeigen |
DND-AC Ms5 F JAGUAR | 1400 | 850 | 320 | PDF anzeigen |
DND-AC Ms6 F JAGUAR | 1600 | 850 | 320 | PDF anzeigen |
DND-AC Ms7 F JAGUAR | 1800 | 850 | 320 | PDF anzeigen |
DND-AC Ms8 F JAGUAR | 2000 | 850 | 320 | PDF anzeigen |

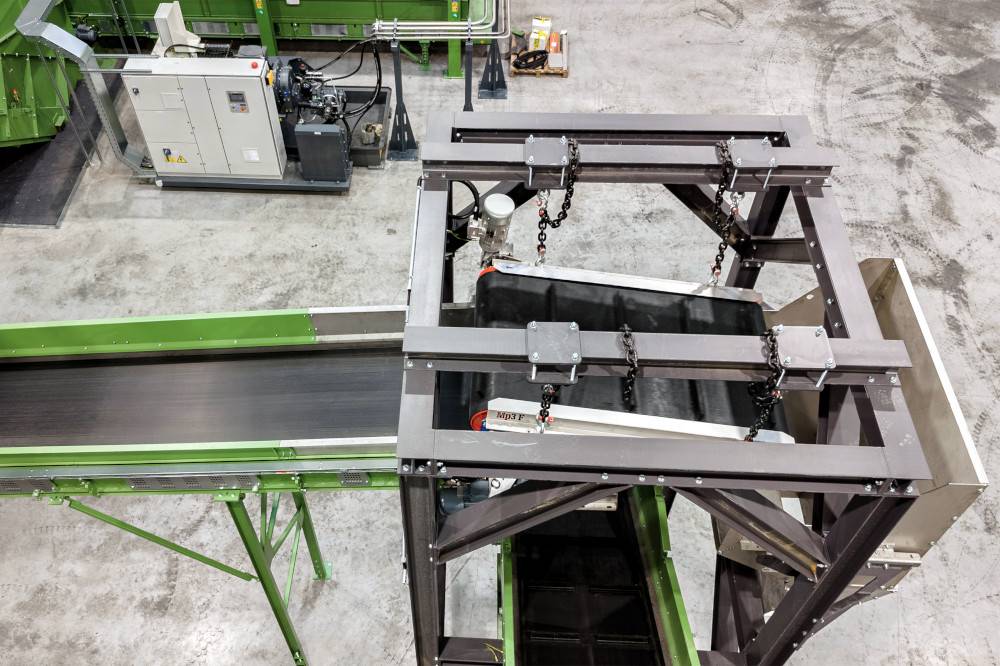

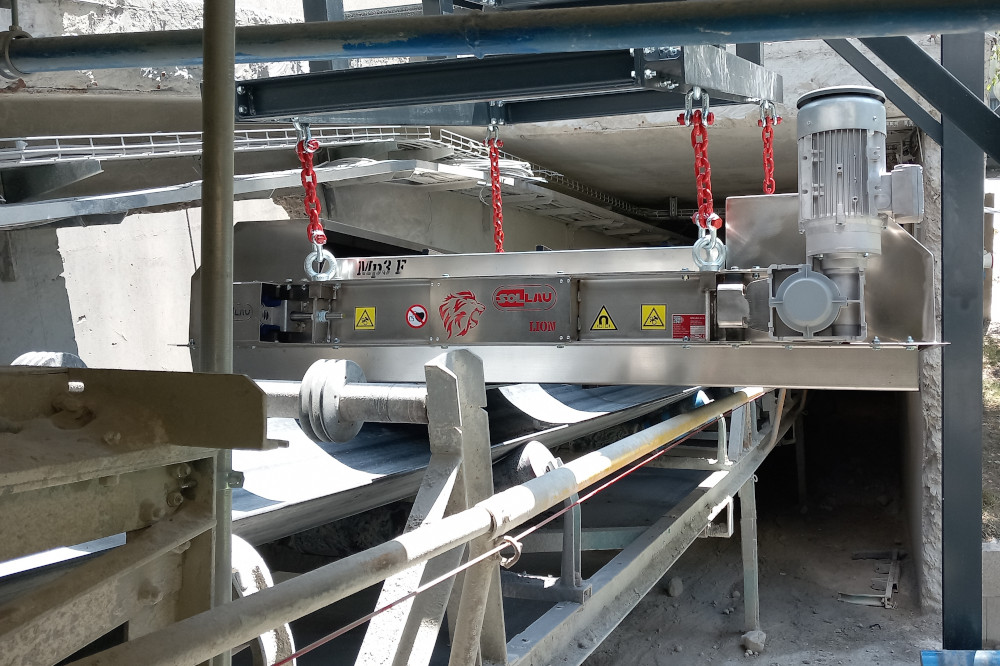

ist die Baureihe zur Installation in einer max. Höhe von 340 mm und zu Vorteilen ghört auch größere Breite.
Produkt | Empfohlen für die max. Bandbreite von: (mm) | Empfohlener Bandabstand (mm) | Datenblatt (EN) | |
---|---|---|---|---|
quer | längst | |||
DND-AC Mp2 F LION | 800 | 1050 | 290 | PDF anzeigen |
DND-AC Mp3 F LION | 1000 | 1050 | 320 | PDF anzeigen |
DND-AC Mp4 F LION | 1200 | 1050 | 340 | PDF anzeigen |
DND-AC Mp5 F LION | 1400 | 1050 | 340 | PDF anzeigen |
DND-AC Mp6 F LION | 1600 | 1050 | 340 | PDF anzeigen |
DND-AC Mp7 F LION | 1800 | 1050 | 340 | PDF anzeigen |
DND-AC Mp8 F LION | 2000 | 1050 | 340 | PDF anzeigen |

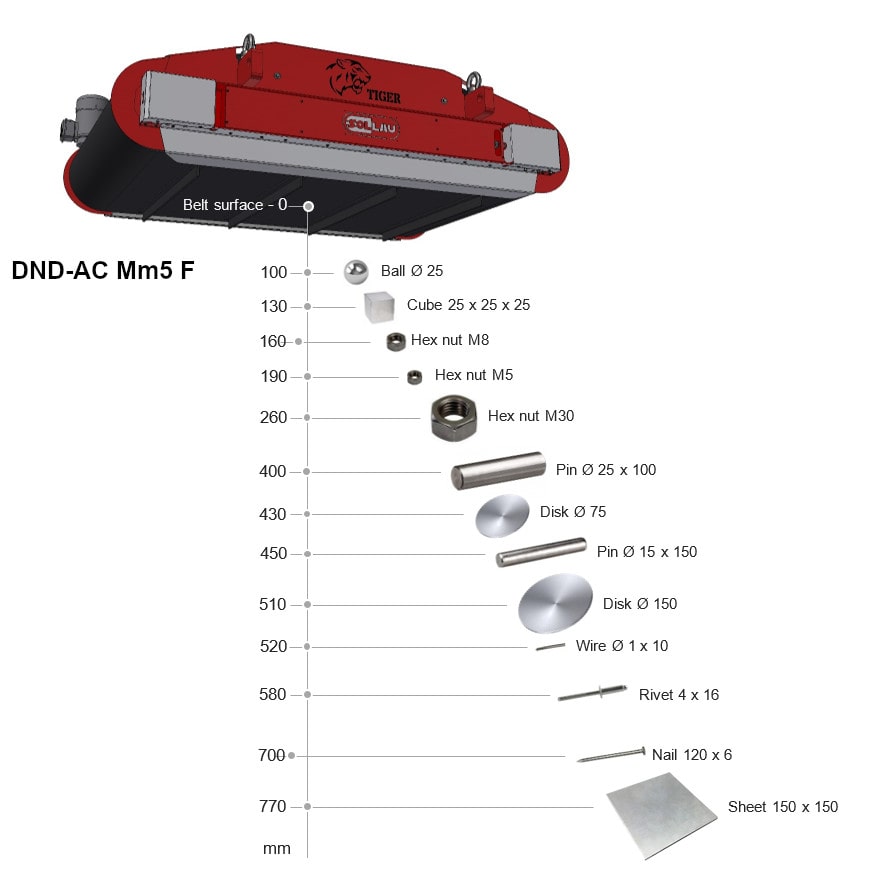

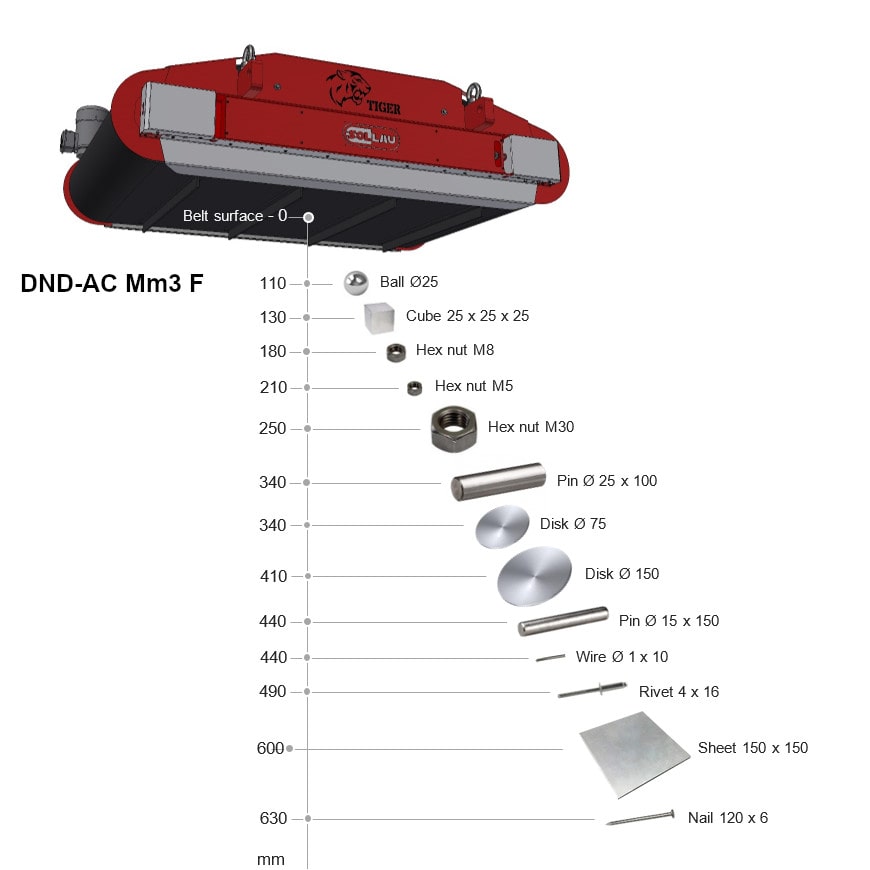

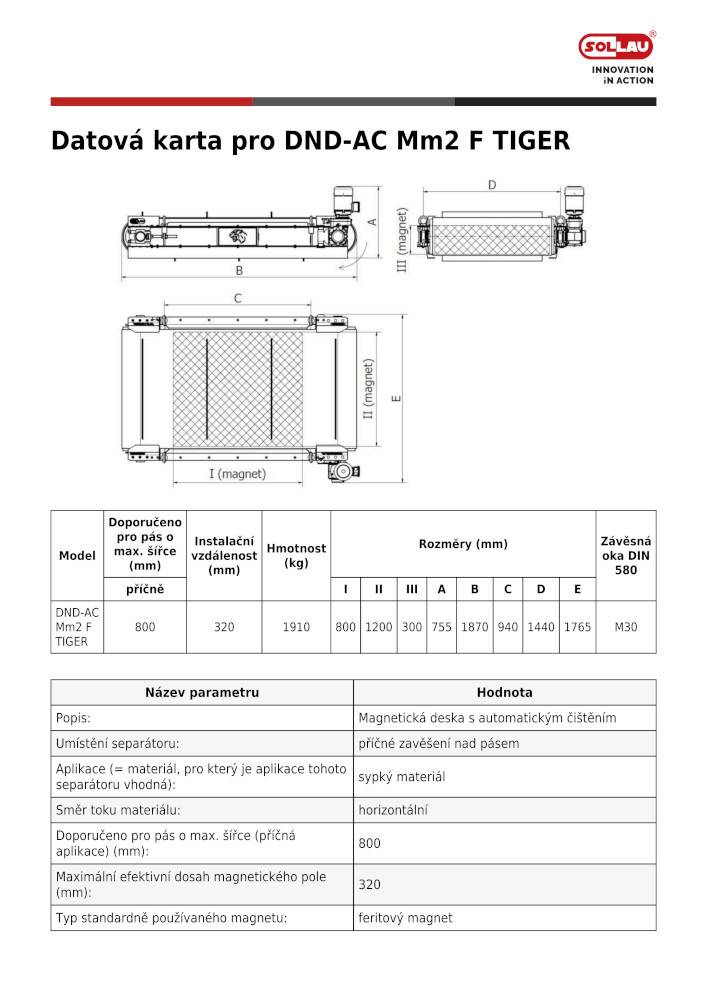

Diese Baureihe wird zur anspruchsvollsten Abscheidung in großen Tiefen ( bis zu 400 mm ) benutz.
Produkt | Empfohlen für die max. Bandbreite von: (mm) | Empfohlener Bandabstand (mm) | Datenblatt (EN) | |
---|---|---|---|---|
quer | längst | |||
DND-AC Mm2 F TIGER | 800 | 1200 | 320 | PDF anzeigen |
DND-AC Mm3 F TIGER | 1000 | 1200 | 350 | PDF anzeigen |
DND-AC Mm4 F TIGER | 1200 | 1200 | 400 | PDF anzeigen |
DND-AC Mm5 F TIGER | 1400 | 1200 | 400 | PDF anzeigen |
DND-AC Mm6 F TIGER | 1600 | 1200 | 400 | PDF anzeigen |
DND-AC Mm7 F TIGER | 1800 | 1200 | 400 | PDF anzeigen |
DND-AC Mm8 F TIGER | 2000 | 1200 | 400 | PDF anzeigen |

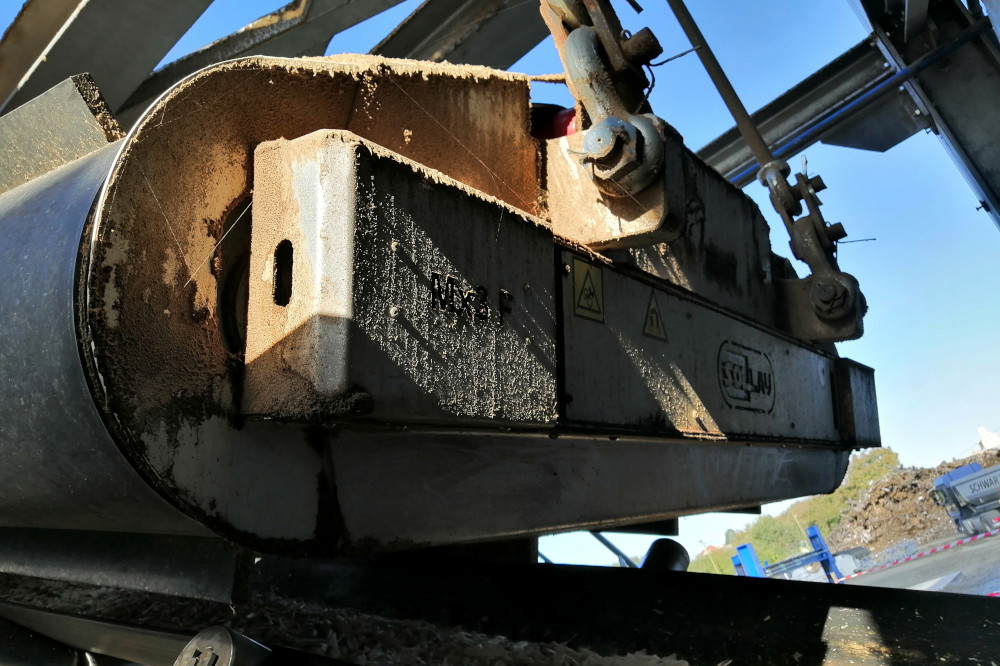

Ist der stärkste Überbandmagnetabscheider der Firma SOLLAU. Die magnetische Induktion dieser Geräte liegt an der Grenze des Möglichen und kann nur durch elektromagnetische Abscheider übertroffen werden. Diese Baureihe wird zur anspruchsvollsten Abscheidung in großen Tiefen benutzt und kommt auch mit hohen und schweren Materialschichten zurecht. Die maximale Installationshöhe beträgt bei diesen Geräten bis zu 450 mm (Bemerkung: das Gewicht der leistungsstärksten Ferrit-Platte Mx F ist ungefähr fünfmal größer als das Gewicht der Standardreihe M F!).
Model* | Empfohlen für die max. Bandbreite von: (mm) | Empfohlener Bandabstand (mm) | Datenblatt (EN) | |
---|---|---|---|---|
quer | längst | |||
DND-AC Mx3 F BEAST | 1000 | 1450 | 450 | PDF anzeigen |
DND-AC Mx4 F BEAST | 1200 | 1450 | 450 | PDF anzeigen |
DND-AC Mx5 F BEAST | 1400 | 1450 | 450 | PDF anzeigen |
DND-AC Mx6 F BEAST | 1600 | 1450 | 450 | PDF anzeigen |
DND-AC Mx7 F BEAST | 1800 | 1450 | 450 | PDF anzeigen |
DND-AC Mx8 F BEAST | 2000 | 1450 | 450 | PDF anzeigen |

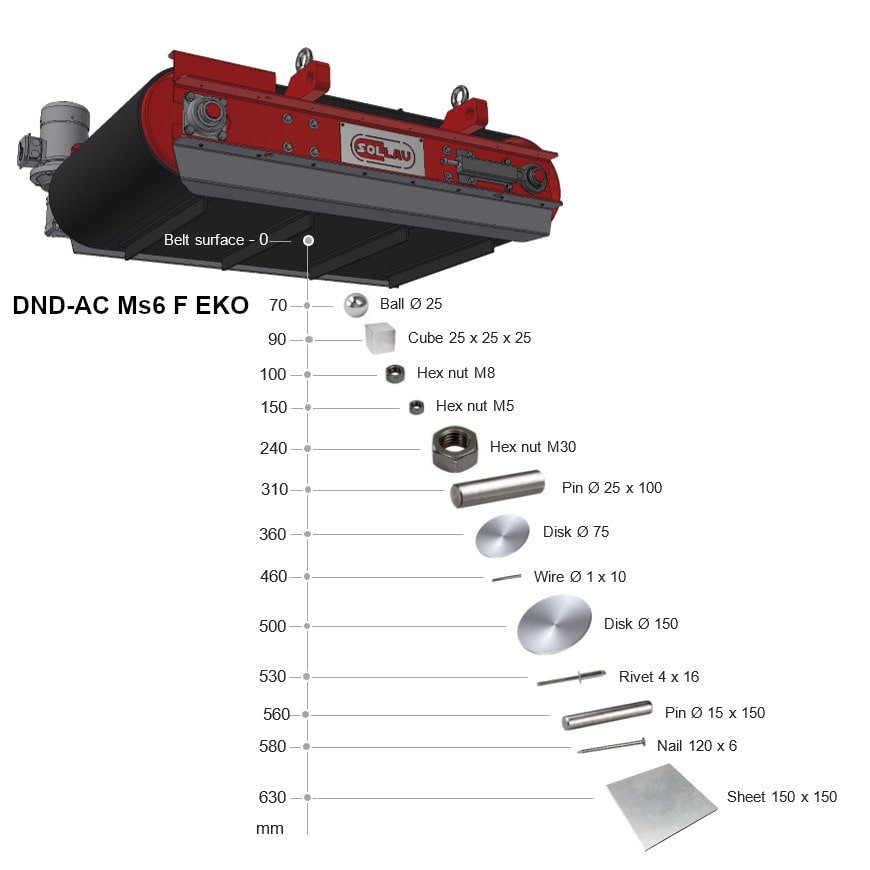

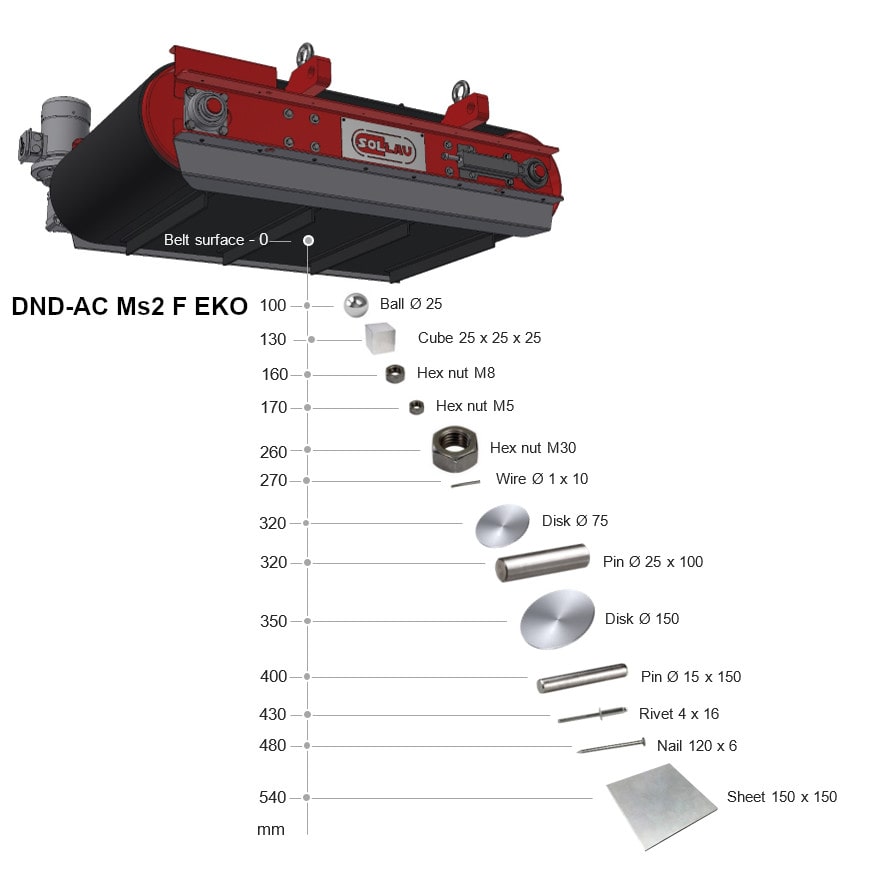

DND-AC EKO
Überbandmagnetabscheider DND-AC EKO ist die billigste Version von Standardabscheider DND-AC. Betreffend Leistung ist kein Unterschied zwischen Standardversion DND-AC und DND-AC EKO.
Beide erzeugen die gleiche magnetische Induktion (was durchaus außergewöhnlich ist, da billigere Modelle unserer Konkurrenten - im Vergleich zu ihren Standardmodellen - gewöhnlich magnetisch schwächer sind). Auf der anderen Seite müssen unsere die Kunden akzeptieren, dass unsere DND-AC EKO-Version mit Motor CANTONI und Getriebe VARVEL ausgestattet ist, dass da ungeschützte Kugellager gibt und dass nur der untere Teil des Separators durch Bleche geschützt wird.
Der selbstreinigende Überbandmagnetabscheider DND-AC EKO eignet sich für dauerhafte Separation von ferromagnetischen Partikeln aus Materialströmen mit hohem Verunreinigungsgrad (die die Separationsmöglichkeiten von üblichen Platten-Magneten überschreiten würden).Gleichzeitig schützt dieser Magnetabscheider die nachfolgenden Maschinen (z. B., Shredder, Mühlen, Mahlanlagen) vor Beschädigungen. Es ist von größter Wichtigkeit, dass der Überbandmagnet selbstreinigend ist, d. h., der Materialfluss muß bei der Abreinigung nicht unterbrochen werden.
Model | Empfohlen für die max. Bandbreite von: (mm) | Empfohlener Bandabstand (mm) | Datenblatt (EN) | |
---|---|---|---|---|
quer | längst | |||
DND-AC Ms2 F EKO | 800 | 850 | 270 | PDF anzeigen |
DND-AC Ms3 F EKO | 1000 | 850 | 300 | PDF anzeigen |
DND-AC Ms4 F EKO | 1200 | 850 | 320 | PDF anzeigen |
DND-AC Ms5 F EKO | 1400 | 850 | 320 | PDF anzeigen |
DND-AC Ms6 F EKO | 1600 | 850 | 320 | PDF anzeigen |
DND-AC Ms7 F EKO | 1800 | 850 | 320 | PDF anzeigen |
DND-AC Ms8 F EKO | 2000 | 850 | 320 | PDF anzeigen |
Neodym-Überbandmagnetabscheider
Zu den größten Vorteilen der Neodym-Varianten gehören ein extrem starkes (obwohl nur relativ kurzes) Magnetfeld sowie auch ein niedriges Gewicht. Aus diesem Grunde werden sie hauptsächlich da benutzt, wo man aus Gewichtsgründen keine standardmäßigen Ferrit-Überbandmagnetabscheider einsetzen kann oder falls eine extrem hohe magnetische Induktion in kleineren Tiefen zu erreichen ist (z. B., in mobilen Zerkleinerungs-, Brech- und Recyclinganlagen).

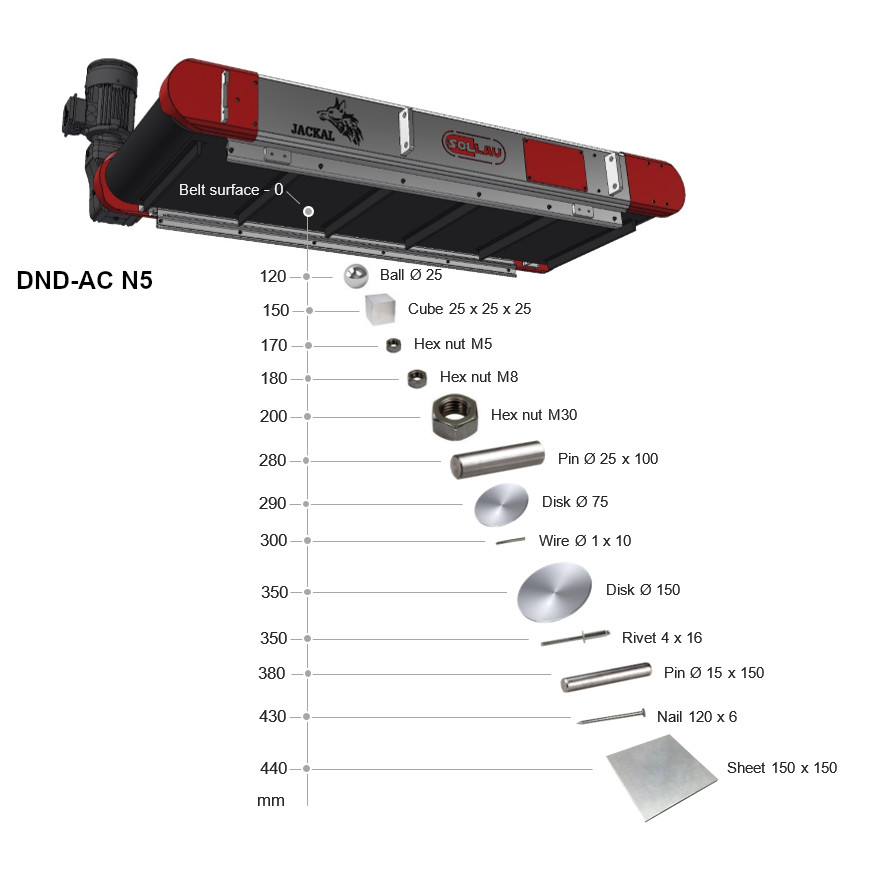

DND-AC N
JACKAL
Ist die leichteste Neodym-Baureihe zur Installation in einer max. Höhe von 200 mm. In kleineren Tiefen kann diese Magnetplatte auch Fe-Partikel zu erfassen, die kleiner als 1 mm sind.
Produkt | Empfohlen für die max. Bandbreite von: (mm) Bei der Querinstallierung über dem Förderband | Empfohlener Bandabstand (mm) | Datenblatt (EN) |
---|---|---|---|
DND-AC N1 JACKAL | 500 | 200 | PDF anzeigen |
DND-AC N2 JACKAL | 700 | 200 | PDF anzeigen |
DND-AC N3 JACKAL | 1000 | 200 | PDF anzeigen |
DND-AC N4 JACKAL | 1200 | 200 | PDF anzeigen |
DND-AC N5 JACKAL | 1400 | 200 | PDF anzeigen |
DND-AC N6 JACKAL | 1600 | 200 | PDF anzeigen |
DND-AC N7 JACKAL | 1800 | 200 | PDF anzeigen |
DND-AC NKS 1
JACKAL II
Wird in zweipoliger Variante mit Austragspol in Ferrit hergestellt.
Produkt | Empfohlen für die max. Bandbreite von: (mm) Bei der Querinstallierung über dem Förderband | Empfohlener Bandabstand (mm) | Datenblatt (EN) |
---|---|---|---|
DND-AC NKS1 JACKAL II | 900 | 170 | PDF anzeigen |
Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.

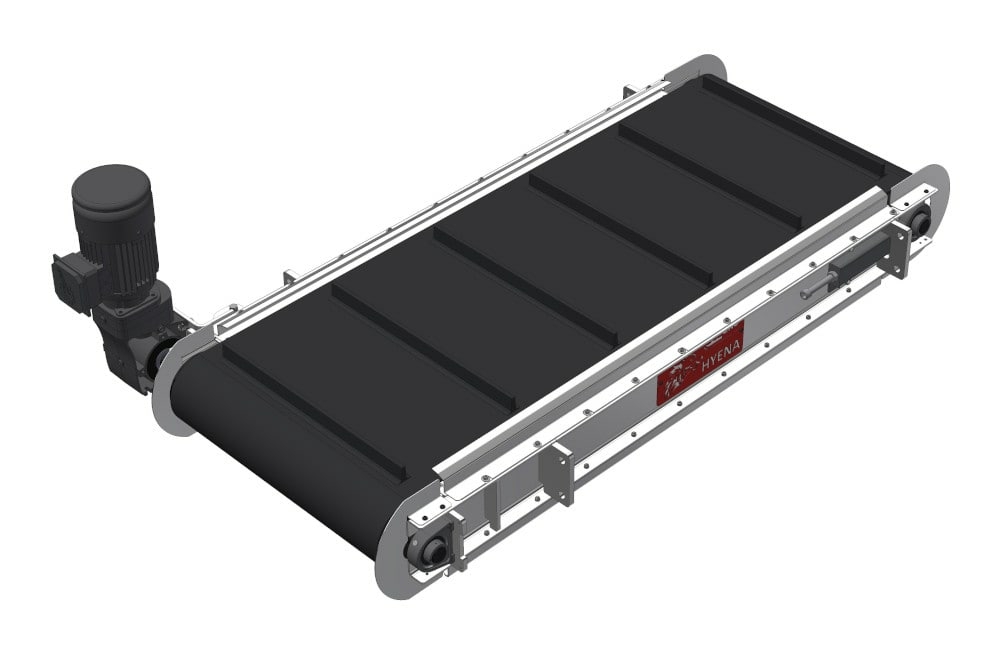

DND-AC Ns
HYENA
Ist eine Neodym-Variante (max. Installationshöhe von 220 mm) für mittelmäßig anspruchsvolle Anwendungen. Ihre Vorteile: starke magnetische Induktion in kürzeren Entfernungen, Erfassung von kleineren FE-Verunreinigungen und niedriges Gewicht.
Produkt | Empfohlen für die max. Bandbreite von: (mm) Bei der Querinstallierung über dem Förderband | Empfohlener Bandabstand (mm) | Datenblatt (EN) |
---|---|---|---|
DND-AC Ns1 HYENA | 500 | 220 | PDF anzeigen |
DND-AC Ns2 HYENA | 700 | 220 | PDF anzeigen |
DND-AC Ns3 HYENA | 1000 | 220 | PDF anzeigen |
DND-AC Ns4 HYENA | 1200 | 220 | PDF anzeigen |
DND-AC Ns5 HYENA | 1400 | 220 | PDF anzeigen |
DND-AC Ns6 HYENA | 1600 | 220 | PDF anzeigen |
DND-AC Ns7 HYENA | 1800 | 220 | PDF anzeigen |

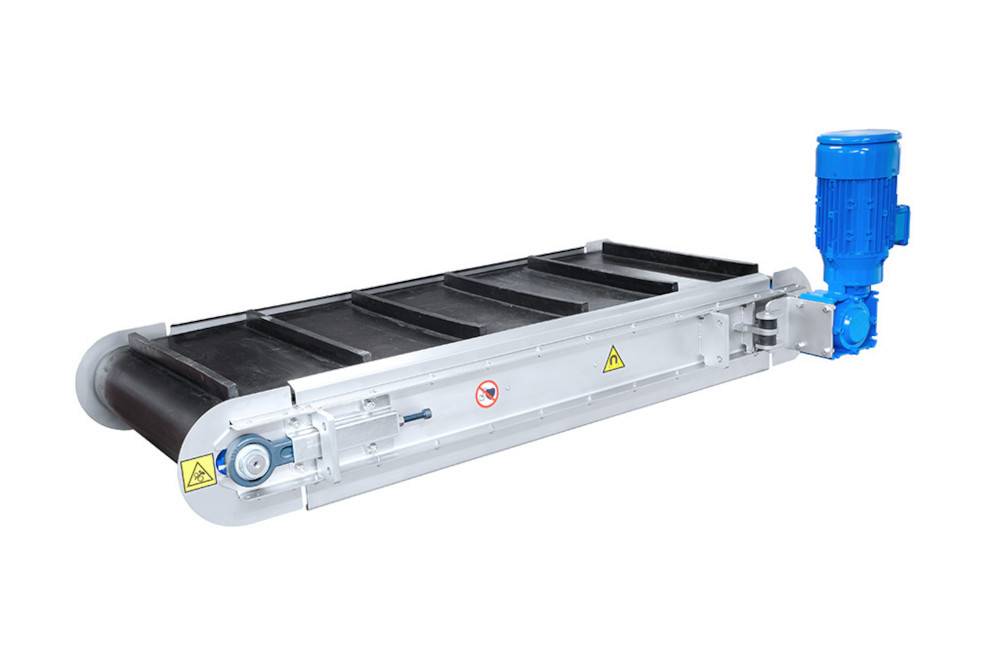

DND-AC Nm
WOLF

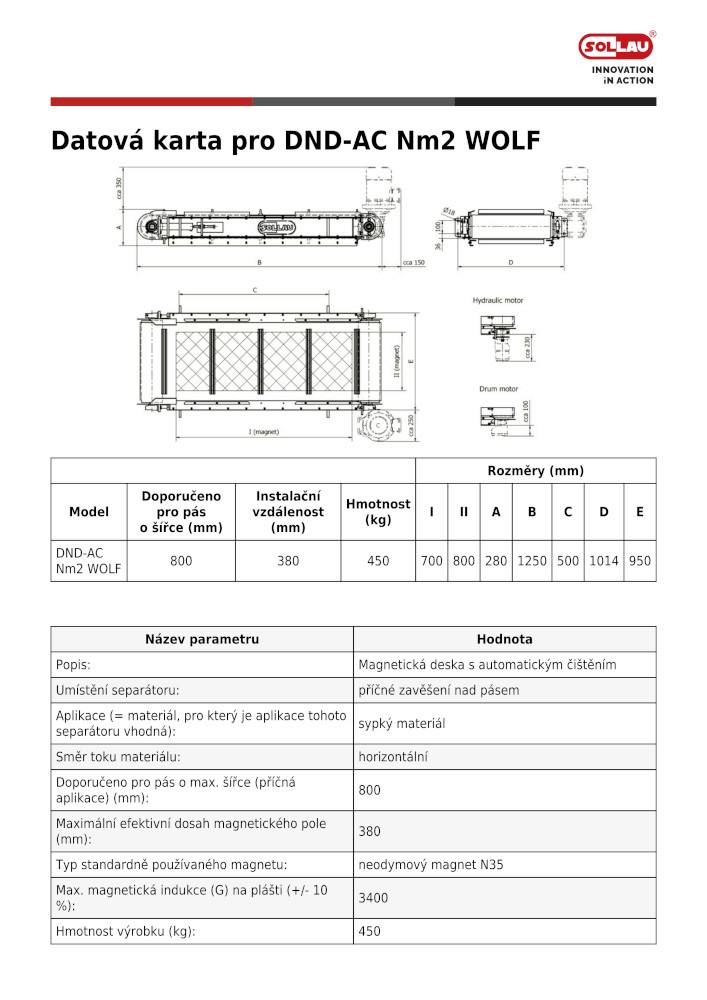

Ist das stärkste Neodym-Modell, das speziell für mobile Anwendungen gedacht ist (d. h. wo man eine extrem hohe Wirkung in niedrigeren Materialtiefen braucht). Die maximale Installationshöhe beträgt 250 mm.
Produkt | Empfohlen für die max. Bandbreite von: (mm) Bei der Querinstallierung über dem Förderband | Empfohlener Bandabstand (mm) | Datenblatt (EN) |
---|---|---|---|
DND-AC Nm1 WOLF | 500 | 250 | PDF anzeigen |
DND-AC Nm2 WOLF | 700 | 250 | PDF anzeigen |
DND-AC Nm3 WOLF | 1000 | 250 | PDF anzeigen |
DND-AC Nm4 WOLF | 1200 | 250 | PDF anzeigen |
DND-AC Nm5 WOLF | 1400 | 250 | PDF anzeigen |
DND-AC Nm6 WOLF | 1600 | 250 | PDF anzeigen |
DND-AC Nm7 WOLF | 1800 | 250 | PDF anzeigen |
Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.
