Schurren-Magnetabscheider DND-SFX
Automatischer Schurren-Magnet ist eine einzigartige Lösung zum Abscheiden von ferromagnetischen Partikeln aus Schüttgütern verschiedener Körnung sowie auch aus halbflüssigen Produktströmen.
Die im zu reinigenden Material (das auf einer Rutsche transportiert wird) enthaltenen Eisenpartikel werden mit starken Magneten aufgefangen und kontinuierlich automatisch mithilfe der Austragsplatte in seitliche Auffangbehälter ausgetragen.
Wie funktioniert der Schurren-Magnetabscheider?
Die Reinigungsintervalle der magnetischen Platte können individuell je nach Grad der Produktverunreinigung eingestellt werden. Um die Separation der magnetischen Partikel möglichst effizient zu gestalten, ist dieser Schurren-Magnetabscheider mit starken Neodym-Magneten (NdFeB) bestückt.

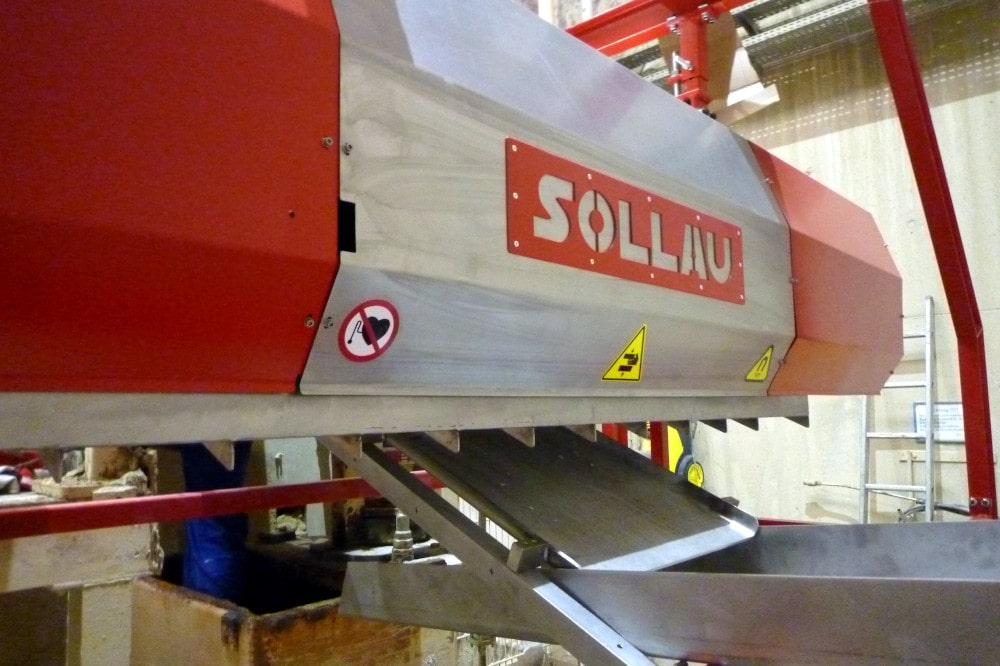

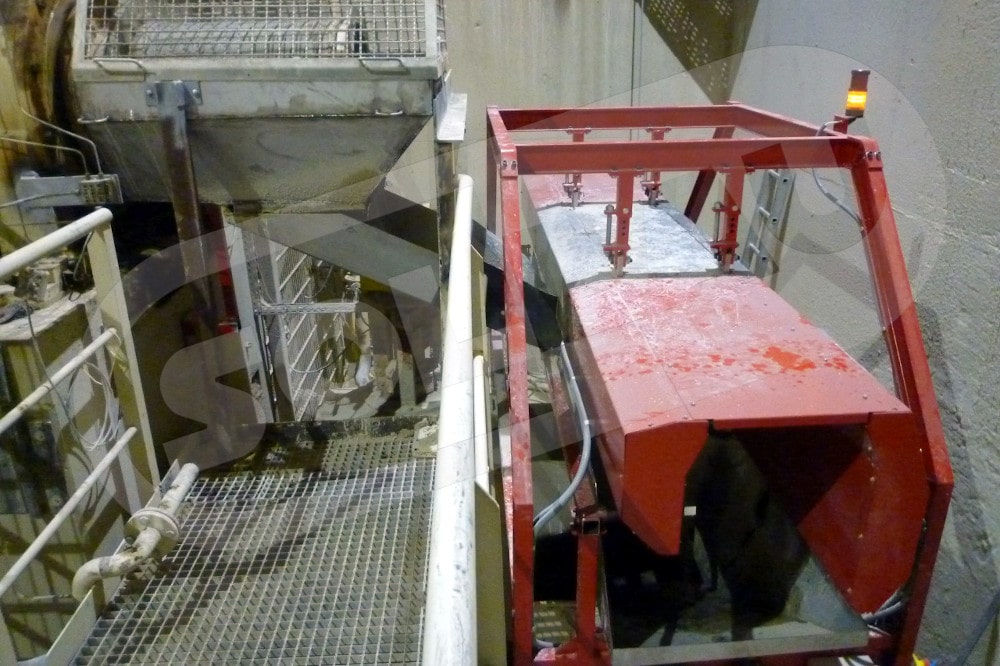

Automatischer Schurren-Magnetabscheider besteht aus selbsttragender Konstruktion mit einem Aushebemagnet, einer Austragsplatte, einer Rutsche aus Edelstahl und zwei Auffangbehälter für die ferromagnetischen Verunreinigungen. Der Aushebemagnet ist über die Edelstahlrutsche (oder eventuell auch über ein Förderband) aufgehängt und die im beförderten Material enthaltenen magnetischen Partikel werden kontinuierlich aufgefangen (dank starken Permanent-Magneten). Die aufgefangenen magnetischen Verunreinigungen werden mithilfe der Austragsplatte anschließend in voreingestellten Zeitabständen in die seitlichen Auffangbehälter befördert, wobei das gereinigte Material über die Rutsche zur Weiterverarbeitung strömt.
Wie wird der Schurren-Magnetabscheider gereinigt?
Automatische Reinigung des magnetischen Abscheiders erfolgt mithilfe pneumatischer Elementen und vollständig programmierbarer Steuerungseinheit. Kompakte Konstruktion aus Edelstahl DIN 1.4301 sorgt für stabilen Einbau in bestehende Verarbeitungsanlagen sowie auch für lange Lebensdauer des gesamten Systems.
Weitere Vorteile des Schurren-Magnetabscheiders
Dank der einzigartigen Konstruktion des Schurren-Magnetabscheiders muß der Materialfluss bei der Abreinigung nicht unterbrochen werden, d. h., es gibt keine teuren Produktionsausfälle und Unterbrechungen. Ein weiterer unumstrittener Fakt ist, dass das zu reinigende Material nicht in direkten Kontakt mit dem Magnetkern oder mit der Austragsplatte kommt, d. h., der Materialabrieb kann den Magnetabscheider bzw. die Produktionskontinuität nicht gefährden.
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
DND-SFX
- Große magnetische Fangfläche
- Hohe Verarbeitungskapazität
- Magnetische Flussdichte: 5 800 G
Automatischer Schurren-Magnetabscheider ist zum Abscheiden von ferromagnetischen Partikeln aus trockenen Schüttsubstanzen verschiedener Körnigkeit sowie auch aus halbflüssigen Produktströmen vorgesehen.
| Produkt | Max. Kapazität (t/h) | Arbeitsbreite (mm) | Datenblatt |
|---|---|---|---|
| DND-SFX 500 | 30 | 500 | PDF anzeigen |
DND-SFX ist für Material ausgelegt, das über eine Schurre transportiert wird — er scheidet ferromagnetische Verunreinigungen aus trockenen und halbflüssigen Materialien unterschiedlicher Körnung ab, ohne den Betriebszyklus zu unterbrechen. DND-AC ist primär für Gurtbandförderer mit trockenem Material gedacht. DND-SFX ist zugleich eine wirtschaftlichere Alternative zu Trommelabscheidern mit Innendurchfluss, die beispielsweise bei der Zementherstellung, der Erzverarbeitung oder der Kohlemahlung in Wärmekraftwerken eingesetzt werden.
Die Magnetplatte ist über einer Edelstahlschurre aufgehängt; die abgeschiedenen ferromagnetischen Verunreinigungen sammeln sich kontinuierlich auf der Austragplatte an. In voreingestellten Zeitintervallen transportiert die Austragplatte sie in die seitlichen Auslass-Trichter — ohne den Materialfluss zu unterbrechen. Den Reinigungsprozess steuern Pneumatikelemente über eine vollständig programmierbare Steuereinheit.
DND-SFX ist ausschließlich mit NdFeB-Neodym-Magneten mit einer Induktion von 5.800 G bestückt, die ferromagnetische Partikel ab 0,5 mm erfassen. Das starke Magnetfeld verhindert, dass abgeschiedene Verunreinigungen durch das fließende Material mitgerissen werden.
Ja — das aufbereitete Material kommt niemals in direkten Kontakt mit den Magnetkernen oder der Austragplatte, sodass auch hohe Abrasivität weder das Gerät noch die Kontinuität des Betriebs gefährdet. Die kompakte Konstruktion besteht aus Edelstahl DIN 1.4301, der Beständigkeit gegen chemisch aggressive Umgebungen und eine lange Lebensdauer sicherstellt.
Die Reinigungsintervalle lassen sich über die vollständig programmierbare Steuereinheit individuell nach Materialtyp und Verschmutzungsgrad einstellen. Diese Flexibilität ermöglicht die Optimierung der Trenneffizienz für spezifische Betriebsbedingungen.
DND-SFX findet hauptsächlich Anwendung in Zementwerken und Kalkbrennereien, der Keramik- und Glasindustrie sowie in Wärmekraftwerken — also überall dort, wo Material über Schurren befördert oder Kugelmühlen-Austrag verarbeitet wird. Er eignet sich überall, wo zuverlässige automatische Trennung ohne Produktionsstillstände erforderlich ist.
Das Standardmodell ist DND-SFX 500 mit einer Arbeitsbreite von 500 mm und einer maximalen Kapazität von 30 t/h. Abmessungen und Ausführung können wir an die spezifischen Anforderungen Ihres Betriebs anpassen — von der Vermessung über die Installation bis zur Einweisung. Das Gerät wird mit einer Garantie von bis zu 10 Jahren geliefert.
In welchen Branchen werden Schurren-Magnetabscheider eingesetzt?
Der automatische Schurren-Magnetabscheider stellt deshalb eine mehr als gleichwertige Alternative zu den teuren Siebtrommelanlagen und Trommel-Magnetabscheidern mit Innenströmung (auf Englisch sog. Trunnion Separators) dar, die besonders zum Abscheiden von ferromagnetischen Partikeln aus Produktströmen der Kugelmühlen (während Zementherstellung, Erzverarbeitung, Kohlenzerkleinerung in Heizkraftwerken, Herstellung vom Schaumglas usw.) verwendet werden.
