Vorteile des Magnetabscheiders DND-MC

  • Installationshöhe bis 450 mm
  • Separation von Fe-Partikeln von 0,5 bis 300 mm
  • Maximale Geschwindigkeit des Förderbandes: 3 m/s
  • Garantie 10 Jahre
  • Leichte Neodym-Varianten
  • Fertigung des Magnetabscheiders nach kundenspezifischen Anforderungen
  • Ausgewählte Modelle permanent auf Lager

Aushebemagnete mit manueller Reinigung DND-MC

Magnetplatte mit manueller Reinigung  DND-MC

Aushebemagnet DND-MC wird zur einfacher und kostengünstiger Separation ferromagnetischer Fremdkörper aus Materialien eingesetzt, die auf einem Förderband transportiert werden. Dieser manuell abreinigbare Überbandmagnet kann über Fördereinrichtungen, Rutschen und Gleitbahnen, quer oder längs, platziert werden. Der Aushebemagnetscheider DND-MC ist für Materialien mit geringerem Gehalt an Eisenverunreinigungen geeignet (wo die manuelle Reinigung nur max. einmal pro Tag realisiert wird).

Wie wird der Aushebemagnet gereinigt?

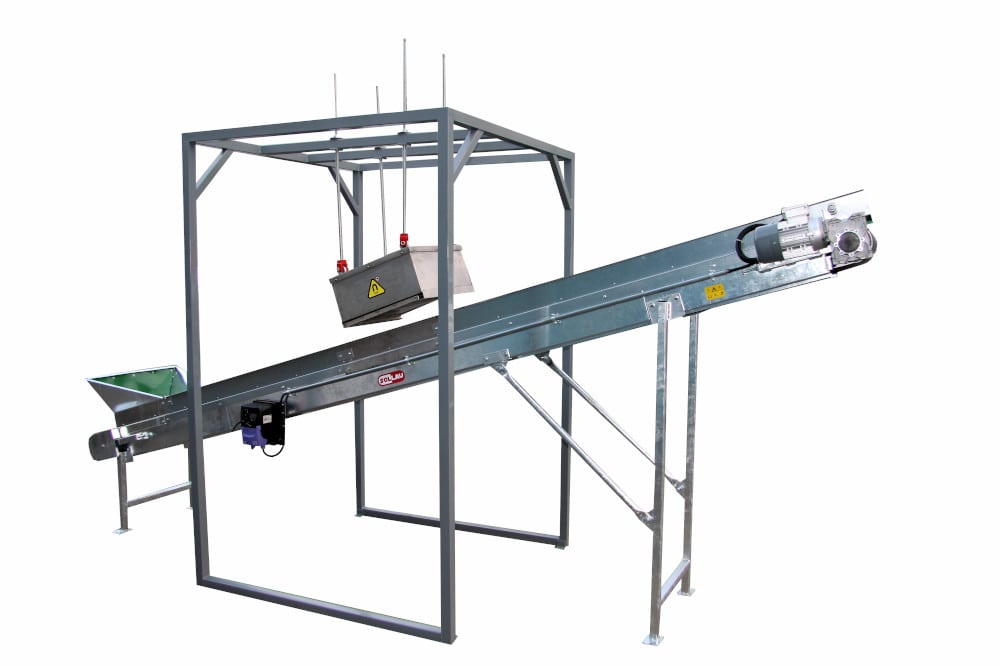

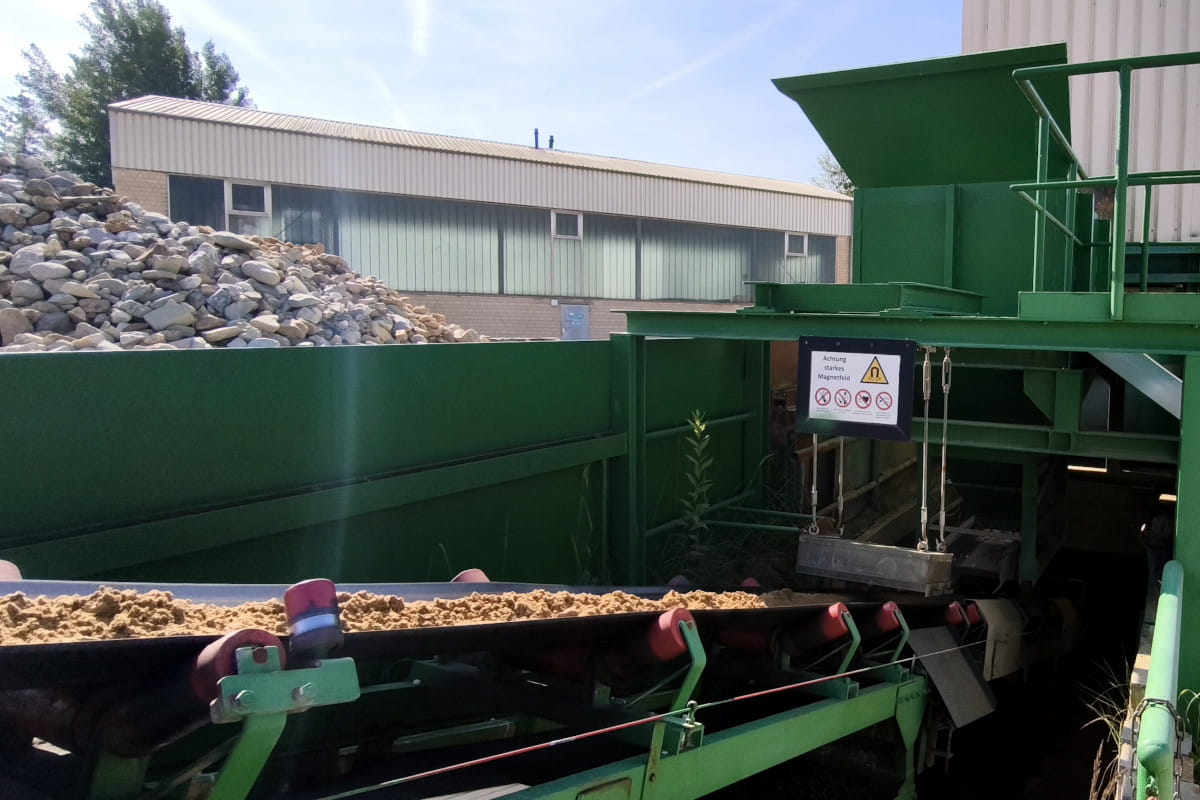

Meistens wird der Überbandmagnet oberhalb der Fördereinrichtung installiert und die Fe-Partikel auf der Unterseite der magnetischen Platte aufgefangen (die Standardanwendung mit Ferrit-Magneten sorgt für nahezu unbegrenzte Lebensdauer, ist aber höhere Magnetkraft erforderlich, kann der Magnetabscheider mit Neodym-Magneten besetz werden.

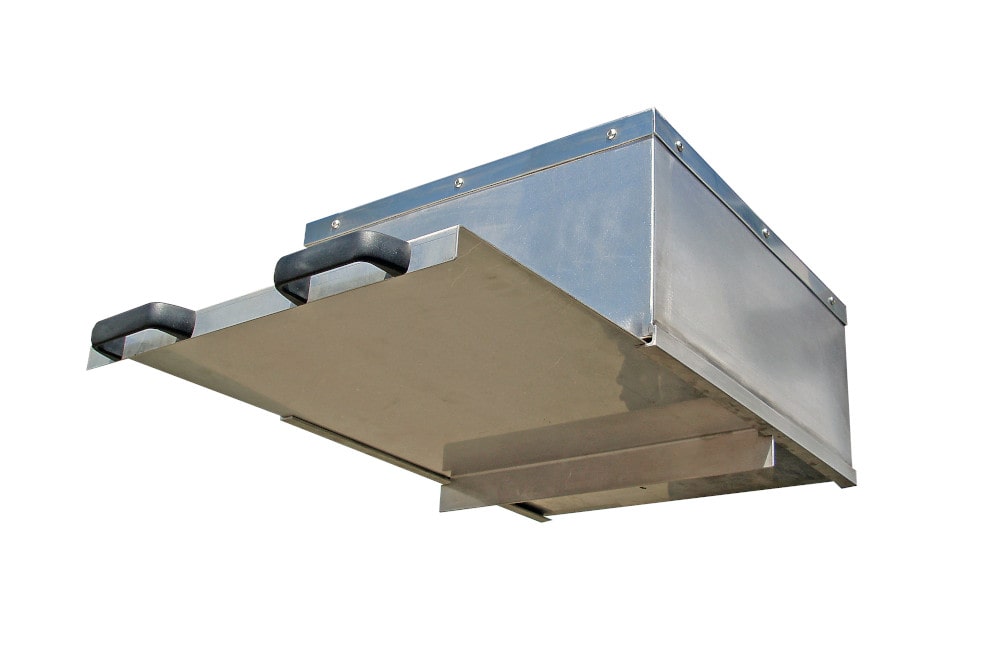

Ausziehbaren Reinigungsschieber

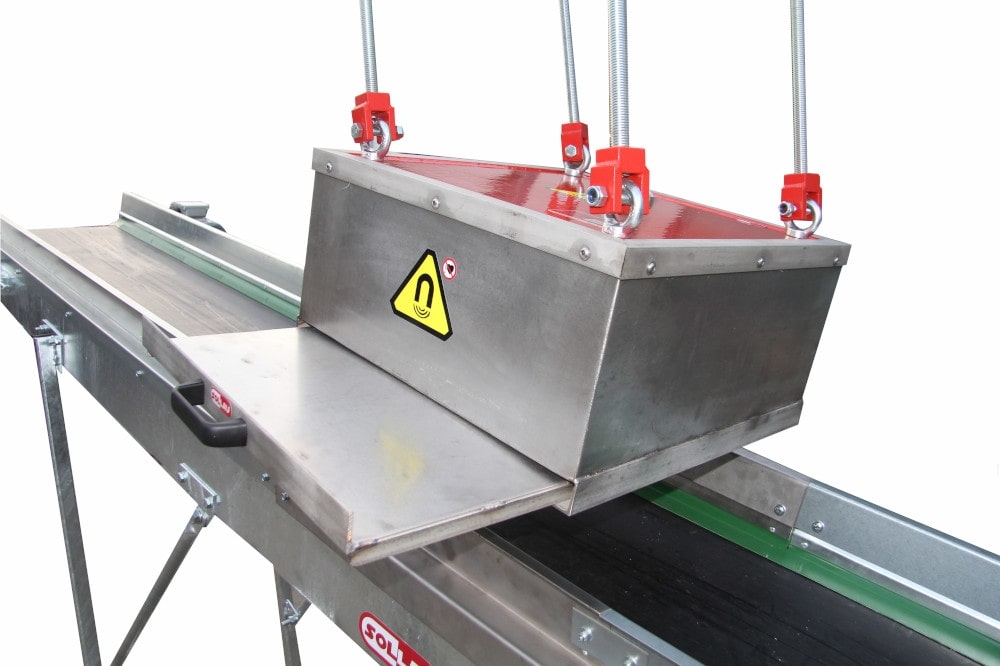

Permanente Magnetplatte mit manueller Reinigung (DND-MC) kann gegen Aufpreis optional mit einem ausziehbaren Reinigungsschieber ausgestattet sein, um die aufgefangenen magnetischen Verunreinigungen einfach zu entfernen. Auf der Unterseite des Reinigungsschiebers (der die Stahlplatte des Magnetkerns schützt) befinden sich längsverlaufende Leisten, die verhindern sollen, dass die aufgefangenen ferromagnetischen Partikel während der Reinigung auf die Stahlplatte des Magnetkerns überspringen (d. h., wenn der Reinigungsschieber herausgezogen wird). Diese Leisten sorgen gleichzeitig auch für gleichmäßige Verteilung des auf dem Reinigungsschieber erfassten Eisenmaterials.

Abmessungen des Aushebemagneten

Die Magnetplatte mit manueller Reinigung ist in beliebigen Abmessungen nach Kundenanforderung lieferbar.

Aushebemagnet auf Schienenkonstruktion

Magnetplatte auf SchienenkonstruktionDer Überbandmagnet DND-MC kann auch mit einer speziellen Schienenkonstruktion geliefert werden. Dank dieser Schienenkonstruktion ist es möglich, den ganzen Aushebemagnetscheider zur Seite zu schieben und die Reinigung und bzw. Wartung auf eine sehr einfache und sichere Weise durchzuführen (es ist nicht notwending, den Materialfluss beim Reinigungsprozess zu unterbrechen).

Kombination eines Aushebemagnetscheiders mit einer Magnetwalze

Empfehlung: falls die Aufschütthöhe auf dem Förderband höher sein sollte, empfehlen wir den Aushebemagnet zusammen mit einer Magnetwalze zu benutzen.

Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

We guarantee tests withing three daysWir garantieren die Durchführung der Tests binnen drei tage!

Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!

Die Aushebemagnete DND-MC werden insgesamt in acht verschiedenen Baureihen hergestellt (fünf Ferrit- und drei Neodym-Ausführungen), um Bedürfnisse und Anforderungen des möglichst breiten Kundenkreises schon mit den Standardprodukten abzudecken. Gleichzeitig können sich unsere Kunden sicher sein, dass die Parameter des ausgewählten Produktes ihren Bedürfnissen genau entsprechen, und dass sie keinen Aufpreis für eine Extraausrüstung zahlen, die sie eigentlich für Ihre spezifische Anwendung gar nicht brauchen würden.

TESYDO-ZertifikatSOLLAU – unsere Produkte werden von echten Profis geschweißt!

SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

Ferrit-Versionen

Die Hauptvorteile der magnetischen Ferritplatten sind hohe Temperaturbeständigkeit, magnetische Stabilität, niedriger Preis, tiefes und sehr starkes Magnetfeld (vor allem bei den leistungsstarken Baureihen).

DND-MC M F

Aushebemagnet mit manueller Reinigung DND-MC M F

  • Installationshöhe bis 200 mm
  • Geringes Gewicht
  • Trennung ferromagnetischer Partikel in Größen ab 1 mmmm

Kombiniert eine Standardleistung mit einem interessanten Preis. Diese Magnetabscheider sind für mittelmäßig anspruchsvolle Anwendungen mit einer maximalen Installationshöhe von 200 mm und zur Erfassung größerer magnetischer Partikel (über 1 mm) vorgesehen. Das sehr gute Preis-Leistungsverhältnis garantiert eine schnelle Amortisation.

ProduktEmpfohlen für die max. Bandbreite von: (mm)Empfohlener Bandabstand (mm)Datenblatt
querlängst
DND-MC M1 F 500 650 170 PDF anzeigen
DND-MC M2 F 800 650 200 PDF anzeigen
DND-MC M3 F 1000 650 200 PDF anzeigen
DND-MC M4 F 1200 650 200 PDF anzeigen
DND-MC M5 F 1400 650 200 PDF anzeigen
DND-MC M6 F 1600 650 200 PDF anzeigen
DND-MC M7 F 1800 650 200 PDF anzeigen

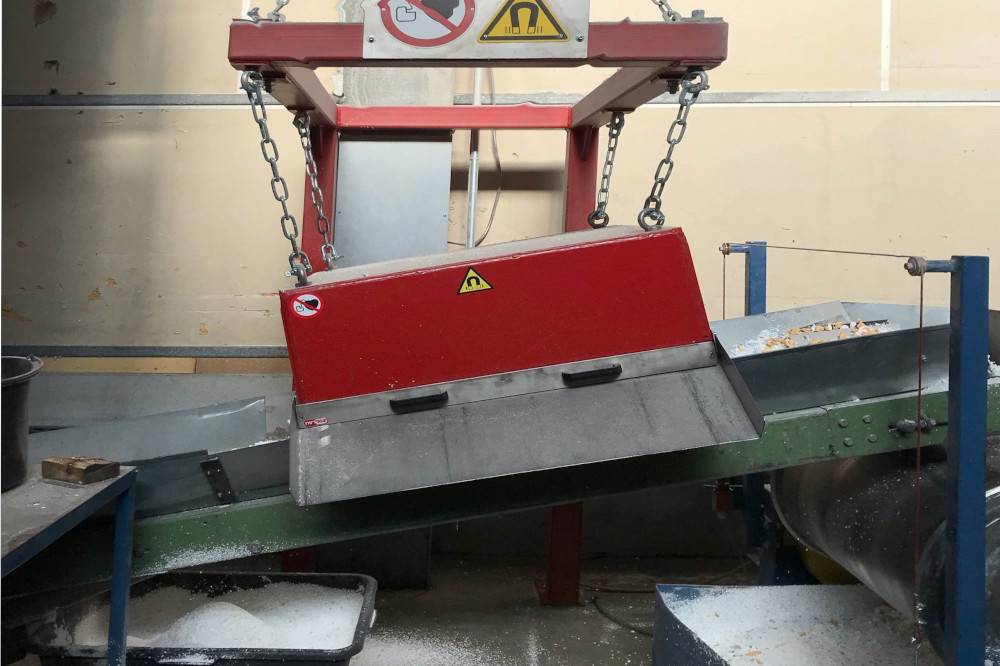

DND-MC Ms F

Aushebemagnet mit manueller Reinigung DND-MC Ms F

  • Installationshöhe bis 320 mm
  • Trennung ferromagnetischer Partikel in Größen ab 1 mm

Ist für anspruchsvolle Benutzer bestimmt, die von Magnetabscheidern hohe Leistung auch in größeren Tiefen erwarten. Die maximale Installationshöhe beträgt 320 mm.

ProduktEmpfohlen für die max. Bandbreite von: (mm)Empfohlener Bandabstand (mm)Datenblatt
querlängst
DND-MC Ms2 F 800 850 270 PDF anzeigen
DND-MC Ms3 F 1000 850 300 PDF anzeigen
DND-MC Ms4 F 1200 850 320 PDF anzeigen
DND-MC Ms5 F 1400 850 320 PDF anzeigen
DND-MC Ms6 F 1600 850 320 PDF anzeigen
DND-MC Ms7 F 1800 850 320 PDF anzeigen
DND-MC Ms8 F 2000 850 320 PDF anzeigen

DND-MC Mp F

Aushebemagnet mit manueller Reinigung DND-MC Mp F

  • Installationshöhe bis 340 mm
  • Version mit größerer Breite, speziell für Verwendung oberhalb ……… bestimmt
  • Trennung ferromagnetischer Partikel in Größen ab 1 mm

Ist zum Auffangen von magnetischen Partikeln in größeren Tiefen (bis 340 mm) vorgesehen. Zu den Vorteilen dieser Baureihe zählt auch ihre beträchtliche Breite.

ProduktEmpfohlen für die max. Bandbreite von: (mm)Empfohlener Bandabstand (mm)Datenblatt
querlängst
DND-MC Mp2 F 800 1050 290 PDF anzeigen
DND-MC Mp3 F 1000 1050 320 PDF anzeigen
DND-MC Mp4 F 1200 1050 340 PDF anzeigen
DND-MC Mp5 F 1400 1050 340 PDF anzeigen
DND-MC Mp6 F 1600 1050 340 PDF anzeigen
DND-MC Mp7 F 1800 1050 340 PDF anzeigen
DND-MC Mp8 F 2000 1050 340 PDF anzeigen

DND-MC Mm F

Aushebemagnet mit manueller Reinigung DND-MC Mm F

  • Installationshöhe bis 400 mm
  • Trennung ferromagnetischer Partikel in Größen ab 1 mm

Ist für die anspruchsvollsten Benutzer bestimmt, denn die maximale Installationshöhe dieser Anlage beträgt 400 mm.

ProduktEmpfohlen für die max. Bandbreite von: (mm)Empfohlener Bandabstand (mm)Datenblatt
querlängst
DND-MC Mm2 F 800 1200 320 PDF anzeigen
DND-MC Mm3 F 1000 1200 350 PDF anzeigen
DND-MC Mm4 F 1200 1200 400 PDF anzeigen
DND-MC Mm5 F 1400 1200 400 PDF anzeigen
DND-MC Mm6 F 1600 1200 400 PDF anzeigen
DND-MC Mm7 F 1800 1200 400 PDF anzeigen
DND-MC Mm8 F 2000 1200 400 PDF anzeigen

DND-MC Mx F

Aushebemagnet mit manueller Reinigung DND-MC Mx F

  • Installationshöhe bis 450 mm
  • Trennung ferromagnetischer Partikel in Größen ab 1 mm

Ist die stärkste Magnetplatte der Firma SOLLAU. Die magnetische Induktion dieser Geräte liegt an der Grenze des Möglichen und kann nur durch elektromagnetische Abscheider übertroffen werden. Diese Baureihe wird zur anspruchsvollsten Abscheidung in großen Tiefen benutzt und kommt auch mit hohen und schweren Materialschichten zurecht. Die maximale Installationshöhe beträgt bei diesen Geräten bis zu 450 mm (Bemerkung: das Gewicht der leistungsstärksten Ferrit-Platte Mx F ist ungefähr achtmal größer als das Gewicht der leichtesten M F-Platte!).

ProduktEmpfohlen für die max. Bandbreite von: (mm)Empfohlener Bandabstand (mm)Datenblatt
querlängst
DND-MC Mx3 F 1000 1450 450 PDF anzeigen
DND-MC Mx4 F 1200 1450 450 PDF anzeigen
DND-MC Mx5 F 1400 1450 450 PDF anzeigen
DND-MC Mx6 F 1600 1450 450 PDF anzeigen
DND-MC Mx7 F 1800 1450 450 PDF anzeigen
DND-MC Mx8 F 2000 1450 450 PDF anzeigen

Neodym-Versionen

Zu den größten Vorteilen der Neodym-Platten gehören ein extrem starkes (obwohl nur relativ kurzes) Magnetfeld sowie ein niedriges Gewicht. Aus diesen Gründen werden sie hauptsächlich da benutzt, wo man aus Gewichtsgründen keine standardmäßigen Ferrit-Aushebemagnete einsetzen kann oder falls eine extrem hohe magnetische Induktion in kleineren Tiefen zu erreichen ist z. B., in mobilen Zerkleinerungs-, Brech- und Recyclinganlagen.

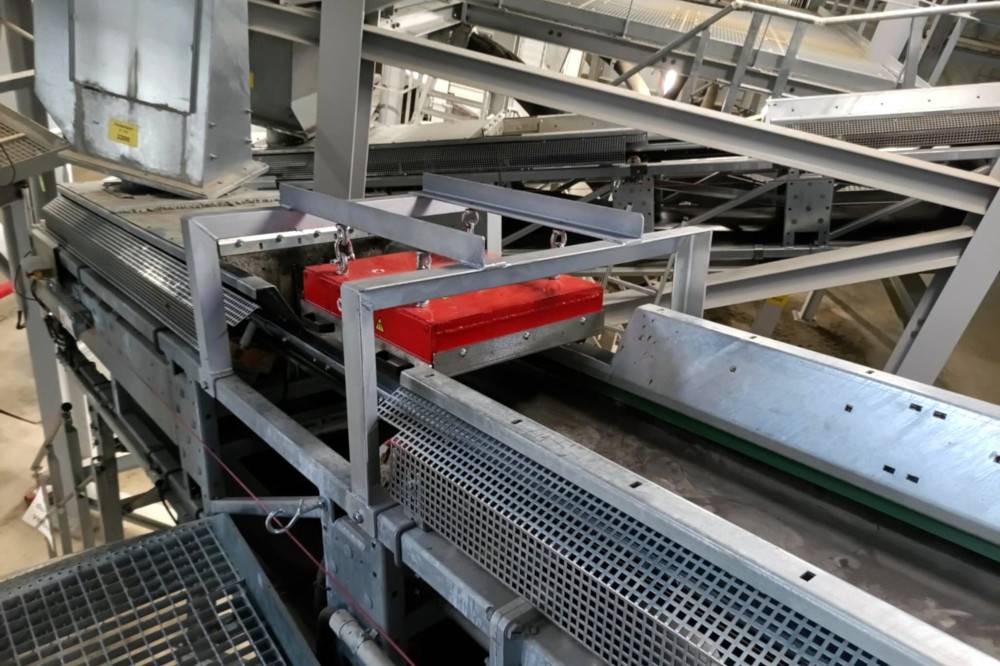

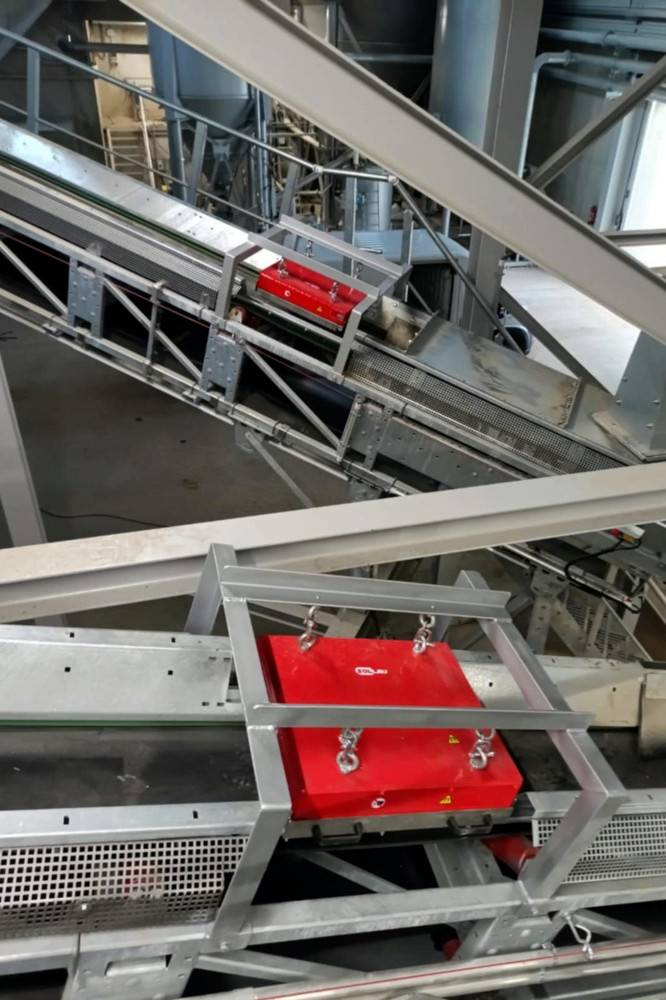

DND-MC N

Aushebemagnet mit manueller Reinigung DND-MC N

  • Installationshöhe bis 200 mm
  • Trennung ferromagnetischer Partikel in Größen ab 0,5 mm

Ist die leichteste Neodym-Baureihe zur Installation in einer max. Höhe von 200 mm. In kleineren Tiefen kann diese Magnetplatte auch Fe-Partikel zu erfassen, die kleiner als 1 mm sind.

Produkt

Empfohlen für die max. Bandbreite von: (mm)
Bei der Querinstallierung über dem Förderband

Empfohlener Bandabstand (mm)Datenblatt
DND-MC N1 500 200 PDF anzeigen
DND-MC N2 800 200 PDF anzeigen
DND-MC N3 1000 200 PDF anzeigen
DND-MC N4 1200 200 PDF anzeigen
DND-MC N5 1400 200 PDF anzeigen
DND-MC N6 1600 200 PDF anzeigen
DND-MC N7 1800 200 PDF anzeigen

DND-MC Ns

Aushebemagnet mit manueller Reinigung DND-MC Ns

  • Installationshöhe bis 220 mm
  • Trennung ferromagnetischer Partikel in Größen ab 0,5 mm

Ist eine Neodym-Variante (max. Installationshöhe von 220 mm) für mittelmäßig anspruchsvolle Anwendungen. Ihre Vorteile: starke magnetische Induktion in kürzeren Entfernungen, Erfassung von kleineren FE-Verunreinigungen und niedriges Gewicht.

ProduktEmpfohlen für die max. Bandbreite von: (mm)
Bei der Querinstallierung über dem Förderband
Empfohlener Bandabstand (mm)Datenblatt
DND-MC Ns1 500 220 PDF anzeigen
DND-MC Ns2 800 220 PDF anzeigen
DND-MC Ns3 1000 220 PDF anzeigen
DND-MC Ns4 1200 220 PDF anzeigen
DND-MC Ns5 1400 220 PDF anzeigen
DND-MC Ns6 1600 220 PDF anzeigen
DND-MC Ns7 1800 220 PDF anzeigen

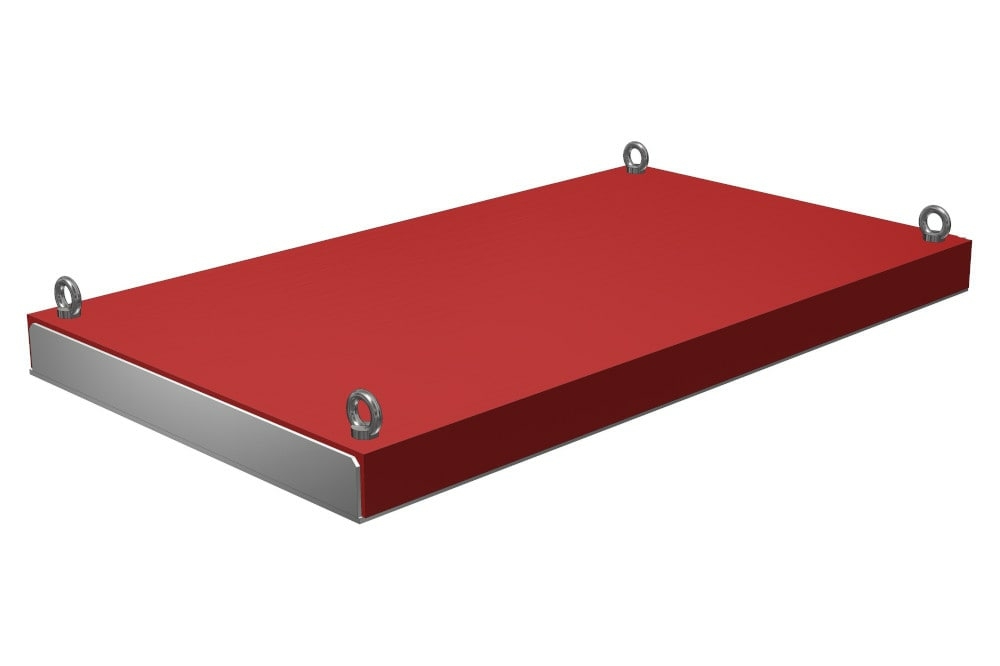

DND-MC Nm

Aushebemagnet mit manueller Reinigung DND-MC Nm

  • Installationshöhe bis 250 mm
  • Trennung ferromagnetischer Partikel ab 0,5 mm

Ist das stärkste Neodym-Modell, das speziell für mobile Anwendungen gedacht ist (d. h. wo man eine extrem hohe Wirkung in niedrigeren Materialtiefen braucht). Die maximale Installationshöhe beträgt 250 mm.

ProduktEmpfohlen für die max. Bandbreite von: (mm)
Bei der Querinstallierung über dem Förderband
Empfohlener Bandabstand (mm)Datenblatt
DND-MC Nm1 500 300 PDF anzeigen
DND-MC Nm2 800 300 PDF anzeigen
DND-MC Nm3 1000 300 PDF anzeigen
DND-MC Nm4 1200 300 PDF anzeigen
DND-MC Nm5 1400 300 PDF anzeigen
DND-MC Nm6 1600 300 PDF anzeigen
DND-MC Nm7 1800 300 PDF anzeigen


In welchen Branchen werden Aushebemagnete eingesetzt?

Die manuell abreinigbaren Überbandmagnete finden Einsatz in Recycling und Bergbau sowie auch in Holz-, Kunststoff-, Keramik- oder Glasindustrie.
