Mobile Sortieranlage – Technologieübersicht
Mobile Separationsanlage zur Sortierung von magnetischen und nichtmagnetischen Metallen von inertem Material. Sie besteht aus zwei Modulen. Beide Module sind auf einer Abroll-Plattform montiert, sodass sich die gesamte Sortieranlage leicht versetzen lässt.
Die Anlage enthält Standard-Magnetabscheider zur Abtrennung eisenhaltiger Verunreinigungen sowie einen Wirbelstromabscheider zur Trennung nichtmagnetischer Metalle von nichtmetallischen Materialien.
Der zweite Teil der mobilen Sortieranlage ist eingehaust. Jeder Anlagenteil kann je nach Trennaufgabe einzeln oder gemeinsam betrieben werden.
Wir konzipieren die mobile Separationslinie und ihre Komponenten so, dass sie der Trennaufgabe und Ihren Anforderungen entsprechen!
Die mobile Sortieranlage besteht aus folgenden Geräten

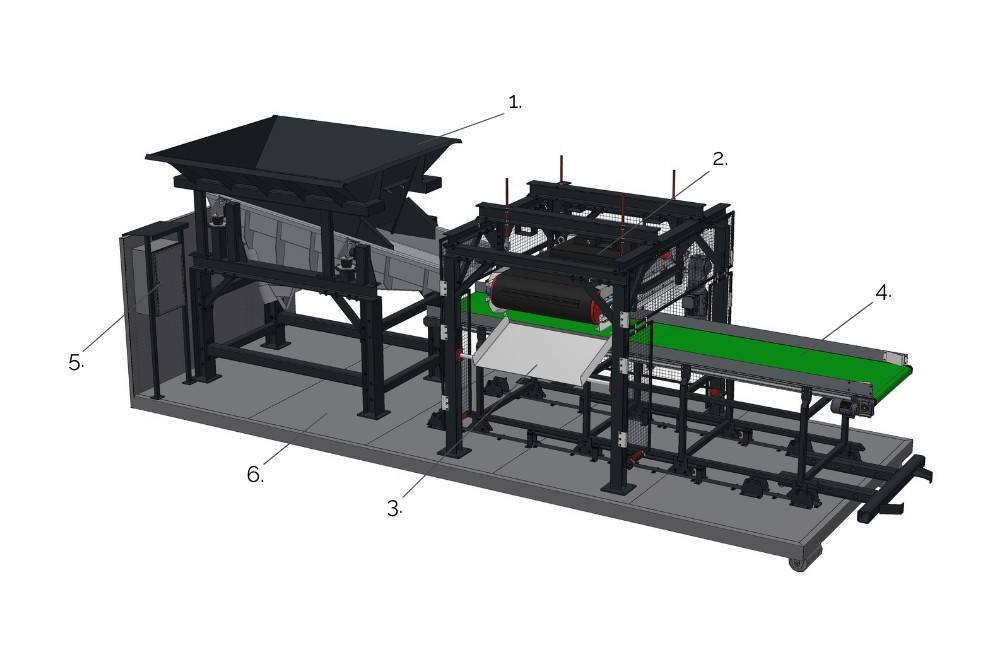

Modul 1
- 1Vibrationsförderer mit Bunker
- 2Selbstreinigende Magnetplatte DND-AC
- 3Rutsche – Fe-Kontaminanten
- 4Gurtförderer
- 5Schaltschrank 1
- 6Abrollcontainer 1

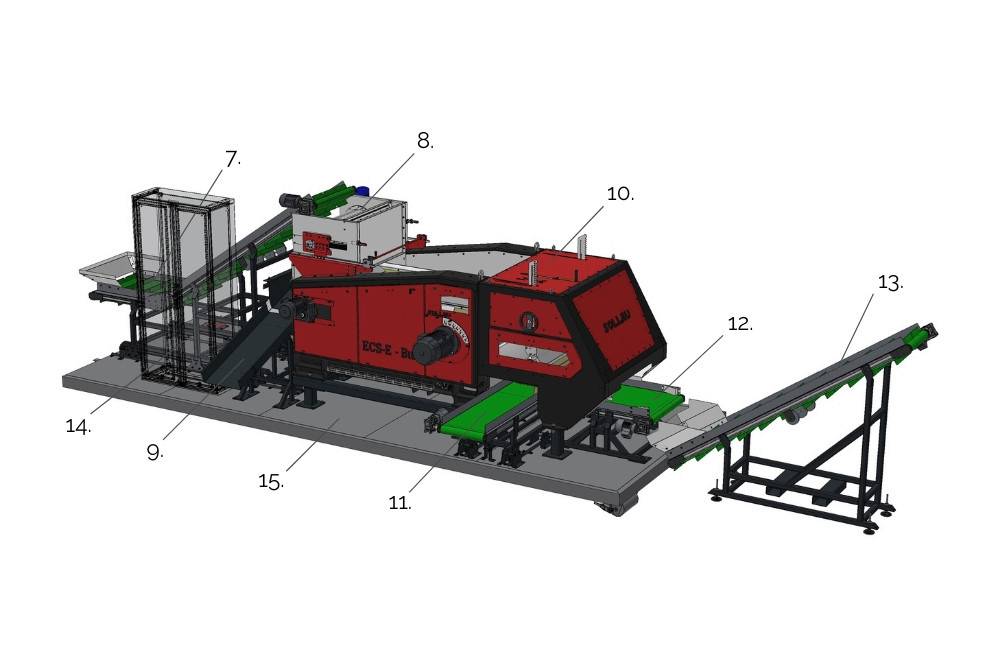

Modul 2
- 7Gurtförderer mit Knick
- 8Magnettrommel
- 9Rutsche – Fe-Kontaminanten
- 10ECS – E BULL
- 11Gurtförderer – Inertstoff
- 12Gurtförderer – nichtmagnetische Metalle
- 13Abzugsförderer
- 14Schaltschrank 2
- 15Abrollcontainer 2
1 Vibrationsförderer mit Bunker
- Vibrationsrinne – Länge 3000 mm, Breite 950 mm
- Bunkervolumen ca. 1,5 m3
- Bunkermaterial – Stahl 11 373/11 523
- Oberflächenbehandlung – RAL-Lackierung nach Anforderung
2 Selbstreinigende Magnetplatte DND-AC Ms2 F JAGUAR – Magnetabscheidung, Stufe 1
- Automatischer Magnetabscheider zur Entfernung von Fe-Partikeln
- 1. Stufe der Magnetabscheidung – erfasst den Hauptanteil ferromagnetischer Partikel
- Ferritmagnete
- Abhängehöhe 270 mm
- Die Aufhängung für DND-AC ist demontierbar, damit die Linie auch ohne diese Abscheidestufe betrieben werden kann
- Rahmenmaterial – Stahl 11 373/11 523
- Rahmenoberfläche – RAL-Lackierung nach Anforderung
3 Rutsche – Fe-Kontaminanten
4 Gurtförderer
- Arbeitsbreite des Bandes – 800 mm
- Fördererlänge – 3500–4000 mm
- NORD-Antrieb 1,1 kW mit Frequenzumrichter
- Förderermaterial – Stahl 11 373/11 523
- Oberfläche des Förderers – RAL-Lackierung nach Anforderung
5 Schaltschrank 1
- Steuerung des Vibrationsförderers + DND-AC + Gurtförderers
- Eigenständiger Schaltschrank für Modul 1 – kann mit Schaltschrank 2 (für Modul 2) gekoppelt werden, sodass die gesamte Anlage von Schaltschrank 2 bedient wird
6 Abrollcontainer 1
- Abmessungen: 6500 × 2550 × 1470 mm.
- Haken 50 mm – Stahl 11523 – Form gemäß DIN 30722.
- Hakenhöhe 1570 mm.
- Laufschienen INP 180, Teilung gemäß DIN 30722 – Verstärkung an den Schienen gemäß DIN 30722.
- Ständer INP 180.
7 Gurtförderer mit Knick
- Arbeitsbreite des Bandes – 800 mm
- Fördererlänge – 3600 mm
- NORD-Antrieb 1,1 kW mit Frequenzumrichter
- Förderermaterial – Stahl 11 373/11 523
- Oberfläche des Förderers – RAL-Lackierung nach Anforderung
8 Magnettrommel MBZ 304 N 800 GRIZZLY – Magnetabscheidung, Stufe 2
- Automatischer Magnetabscheider zur Entfernung von Fe-Partikeln
- 2. Stufe der Magnetabscheidung – für eine perfekte Abtrennung der Fe-Partikel
- Sehr starke Neodym-NdFeB-Magnete
- Trommeldurchmesser 204 mm, Trommellänge 800 mm
- Trommelverkleidung – Edelstahl 1.4301
- Verstellbare Position der Magnettrommel
- Rahmenmaterial – Stahl 11 373/11 523
- Rahmenoberfläche – RAL-Lackierung nach Anforderung
9 Rutsche – Fe-Kontaminanten
- Mit Vibrationsantrieb ausgerüstet
10 Wirbelstromabscheider ECS–E 800 BULL 12 – Trennung nichtmagnetischer Metalle
- Wirbelstrom-Separator – trennt nichtmagnetische Metalle (Aluminium, Kupfer, Messing) von inertem Material (Holz, Kunststoff, Papier …)
- Wirbelstromabscheider mit exzentrisch gelagertem Rotor
- Trennung von Partikeln ab 1 mm
- Bandbreite 800 mm
- Stufenlose Verstellung der Rotorposition im Betrieb
11 Gurtförderer – Inertstoff
- Abfuhr des abgetrennten Inertmaterials – Holz, Papier, Kunststoff, Glas …
- Förderer auf Schienen gelagert – einfaches Heraus- und Hineinschieben (für den Transport)
12 Gurtförderer – nichtmagnetische Metalle
- Abfuhr der abgetrennten nichtmagnetischen Metalle – Aluminium, Kupfer, Messing …
- Förderer auf Schienen gelagert – einfaches Heraus- und Hineinschieben (für den Transport)
13 Schrägförderer – nichtmagnetische Metalle
- Austrag der abgetrennten nichtmagnetischen Metalle in den Container
- Arbeitsbreite des Bandes – 500 mm
- NORD-Antrieb 1,1 kW mit Frequenzumrichter
- Förderermaterial – Stahl 11 373/11 523
- Oberfläche des Förderers – RAL-Lackierung nach Anforderung
14 Schaltschrank 2
- Steuerung der Magnettrommel + ECS-E + Förderer
- Eigenständiger Schaltschrank für Modul 2 – koppelbar mit Schaltschrank 1 (für Modul 1), Bedienung der gesamten Linie von Schaltschrank 2
15 Abrollcontainer 2 – mit Einhausung
- Abrollcontainer-Basis bis 12 t, zwei verschiebbare Seitenplanen, hintere Plane, fester Dachaufbau
- Abmessungen: 6500 × 2470 × 2484 mm.
- Dach – festes Blechdach, Stärke 1,5 mm
- Seiten – Schiebeplane mit Spannriemen, umklappbare Heckplane
- Haken 60 mm – Stahl 11523 – Form gemäß DIN 30722.
- Hakenhöhe 1570 mm.
