Vorteile des Magnetabscheiders MSP-S

  • 5 Jahre Garantie
  • Geringes Gewicht = einfache Handhabung
  • Neodym-Magnete mit Induktion bis 16 000 G
  • Kostengünstige Variante (attraktives Preis-Leistung-Verhältnis)
  • Standard-Ausführung für Druck 10 bar
  • Trennung ferromagnetischer Partikel in Größen ab 1 µm
  • Schnelle und einfache Reinigung
  • Möglicher Austausch von Magnetstäben
  • Rohr-in-Rohr-System =doppelter Schutz der Magnete

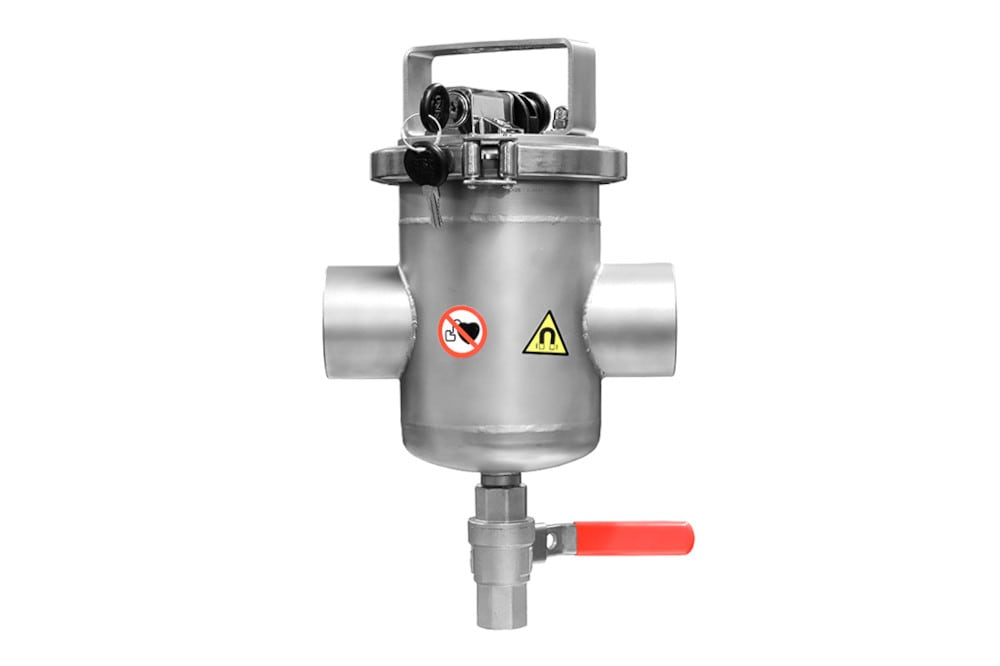

Magnetabscheider für Saug- und Druckförderleitungen MSP-S

Funktionieren des Magnetabscheiders MSP-S im Allgemeinen

Filter-Magnete für Druckförderleitungen sind zur Trennung ferromagnetischer Partikel aus pulverförmigen oder flüssigen hindurchfließenden Produkten geeignet. Der Magnetabscheider wird zum schnellen und einfachen Anschluss mit Flanschen geliefert (Standardanschluss oder kundenspezifischer Flansch). Konstruiert wurde er für den Druck 6 - 10 bar (je nach dem Rohrdurchmesser) – bei Bedarf können wir auch einen Magnefilter für höheren Druck fertigen. Dieser Filter-Magnet kann auch zur Separation von ferromagnetischen Partikeln bei trockenen Schüttgütern eingesetzt werden, die pneumatisch in Rohrleitungen gefördert werden.

Ein großer Vorteil des Magnetabscheiders ist sein geringes Gewicht und die daraus resultierende einfache Handhabung und Reinigung. Dank seines günstigen Preises handelt es sich um den am meisten angewendeten universellen Magnetfilter, der zur Separation ferromagnetischer Verunreinigungen aus trockenen Schüttgütern und flüssigen Produkten (wie etwa Mehl, Zucker, Gewürz oder Kunststoffgranulat) in Druckförderleitungen eingesetzt wird.

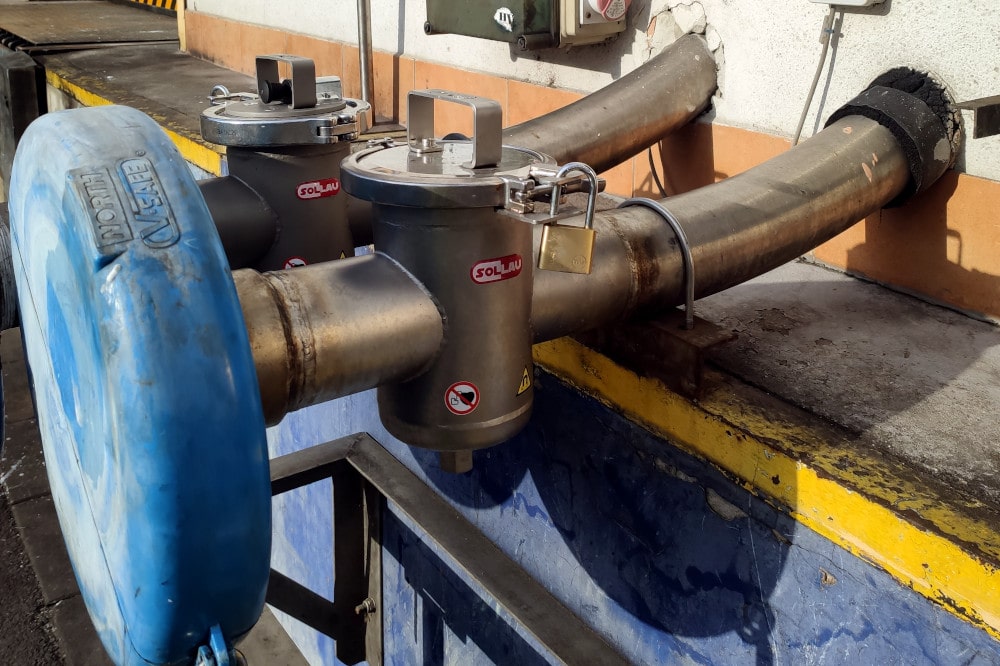

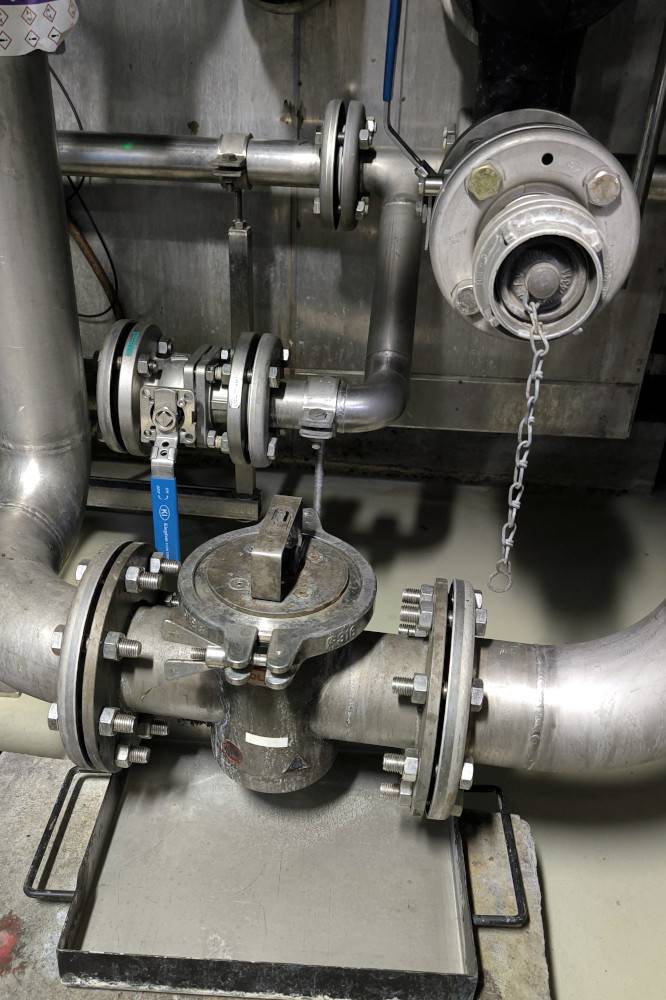

Dieser Filtermagnet für Rohrleitungen wird zur Separation von Metallpartikeln aus trockenen Schüttgütern eingesetzt, die durch die Rohrleitungssysteme befördert werden, wie etwa Mehl, Zucker, Gewürz oder Kunststoffgranulat. Der Magnetabscheider kann auch in der Rohrleitung für die pneumatische Beförderung von Schüttgütern mittels Über- oder Unterdrucks installiert werden.

SOLLAU 5 Jahre GarantieSOLLAU 5 Jahre Garantie

Wir können für die Qualität unserer Magnetabscheider bürgen und geben deshalb 5 Jahre Garantie darauf! Auf unsere Magnetabscheider ist Verlass! Wir sind Spezialist im Bereich der Magnetabscheidung.

Vorteile des Rohrmagnets

  • Material ohne ferromagnetische Verunreinigungen
  • Einfache Installierung und Bedienung = hohe Bereitschaft des Bedienungspersonals, den Magnetabscheider zu verwenden
  • Sehr hohe Anlagenrentabilität

Rohrmagnet wird standardmäßig in verschiedenen Rohranschlüssen von 80 bis 200 mm hergestellt, wir können die Anschlussparameter sowie den Anschlusstyp (Flansche, Schraubverbindungen, spezielle Anschlüsse) Ihren Bedürfnissen und Wünschen allerdings anpassen.

Wir sind Hersteller von diesen Magnetfiltern. Wir garantieren perfekte technische Ausführung sowie einen günstigen Preis.

Wir können diesen Magnetabscheider mit einer maximalen Induktion von 16.000 G auf dem Kern und 11.500 G auf dem Magnetrohrmantel herstellen. Die Toleranz beträgt +/- 10%.

Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

We guarantee tests withing three daysWir garantieren die Durchführung der Tests binnen drei tage!

Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!

Durchfluss-Magnetabscheider für Zisternen besteht aus folgenden Teilen:

  1. Magnetische Komponente
    • magnetischer Kern
    • äußere Edelstahl-Schutzhülle
  2. Körper des Magnetabscheiders

Rohr-in-Rohr-System = doppelter Schutz des Magnetkerns. Der magnetische Kern in innerer Edelstahl-Schutzhülle bildet einen Magnetstab, der in äußere Edelstahl-Schutzhülle platziert wird. Dank des Systems "Rohr-in-Rohr" werden die Magnetkerne viel besser geschützt und ihre Lebensdauer wird somit deutlich verlängert. Ferner wird das Risiko vermindert, dass sich ein Stück des Magnetkerns oder dessen Vernickelung ablöst oder abbricht (und somit in das gereinigte Material gelangt).

Die Grundelemente dieses Gitter-Magnets bestehen aus mehreren labyrinthartig angeordneten Magnetstäben in Edelstahl-Schutzhüllen. Wenn das Material durch die Magnetstäbe passiert, die Neodym NdFeB Magneten im Inneren der Edelstahl-Schutzhüllen erzeugen ein sehr starkes Magnetfeld, das auch die kleinsten ferromagnetischen Verunreinigungen auf der Oberfläche des Magnetgitters aufgefangen hält und was eine extrem hohe Trennleistung garantiert (mithilfe dieses Durchflusslabyrinths sowie der starken Neodym-Magnete wird die maximale Effektivität des Magnetabscheiders sichergestellt – wir können ferromagnetische Verunreinigungen sogar ab 1 µm auffangen!). Die aufgefangenen Fe-Partikel verschieben sich automatisch an die Hinterseiten der Edelstahl-Schutzhüllen, wo sie vom Abwasch durch den Materialstrom geschützt werden.

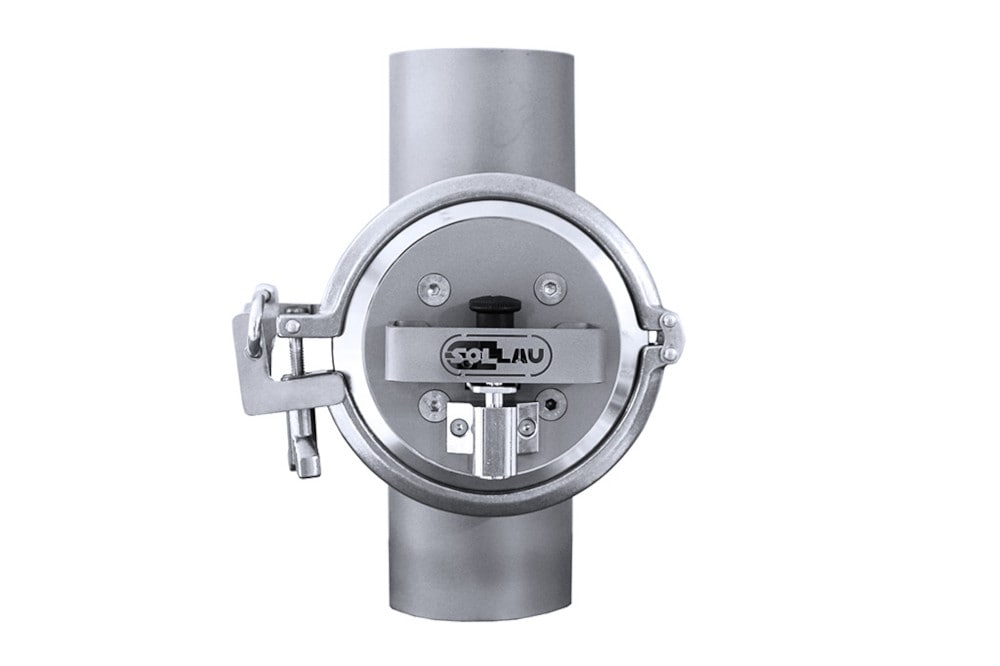

Die Fixierung der magnetischen Komponenten im Gehäuse des Filtermagnets erfolgt mit Hilfe eines Schnellverschlusses. Die Reinigung des Magnetabscheiders ist deshalb sehr schnell und einfach.

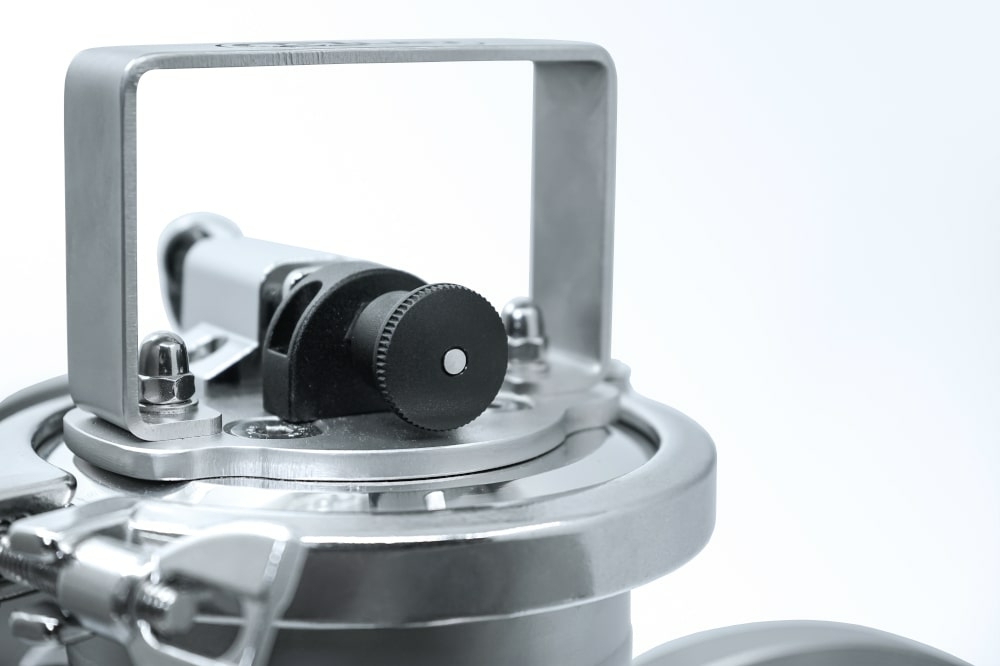

Der Magnetabscheider ist mit einem Magnetrohrschloss versehen, um das ungewollte Öffnen des Magnetabscheiders zu verhindern. Dies wird oft von Auditoren verlangt, um die Prozesssicherheit zu garantieren.

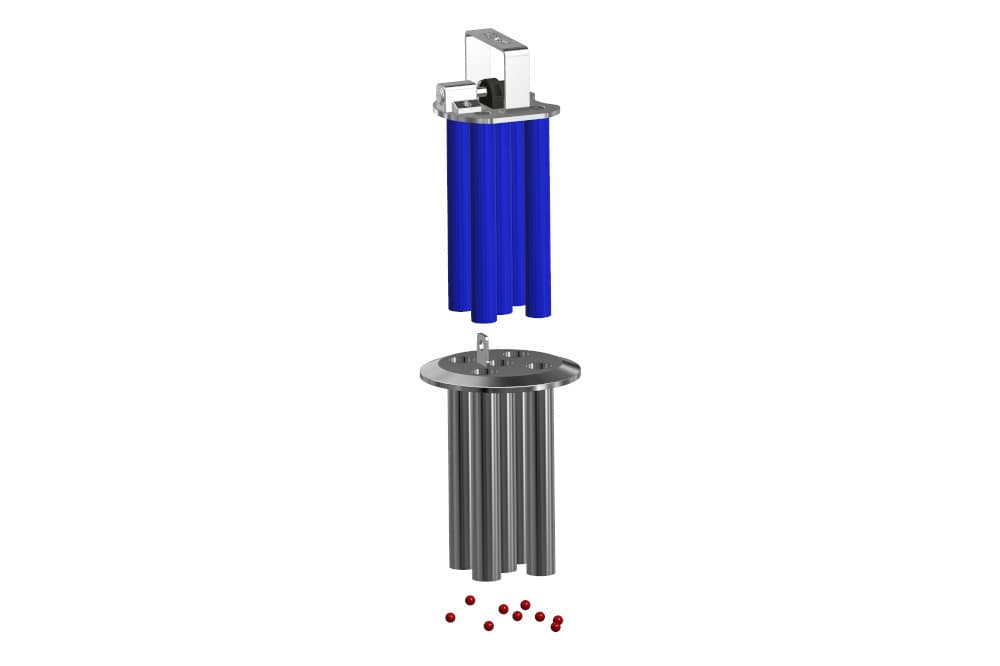

Wie wird der Rohr-Magnet gereinigt?

Beim Durchströmen des Materials werden die ferromagnetischen Partikel an den Magnetstäben aufgefangen.

Die Reinigung des Rohrmagnets ist sehr einfach und zeitsparend. Sie besteht aus folgenden Schritten:

  • Lösen Sie den Schnellverschluss
  • Die magnetische Komponente wird aus dem Körper des Abscheiders herausgezogen
  • Der magnetische Kern wird aus der äußeren Edelstahl-Schutzhülle herausgenommen (und die aufgefangenen Eisenpartikel fallen ab)
  • Umgekehrte Montage

TESYDO-ZertifikatSOLLAU – unsere Produkte werden von echten Profis geschweißt!

SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

Austauschen der MagnetstäbeAustauschen der Magnetstäbe

Die Konstruktion des Magnetfilters ermöglicht einen einfachen Austausch der Magnetstäbe (wenn sie z. B. infolge einer unsachgemäßen Manipulation beschädigt wurden). Der Austausch ist wirklich einfach – es genügt, eine Schraube zu lockern und den Stab auszutauschen. Ein Serviceeingriff von Seiten des Herstellers wird also nicht benötigt.

Dieser Filter-Magnet ist mit drei Oberflächenbehandlungen erhältlich:

  • sandgestrahlt (Ra 1,6 µm)
  • innen poliert (Ra 0,14 µm)
  • komplett poliert (Ra 0,14 µm)

MSP-S OCTOPUS

Magnetabscheider für Saug- und Druckförderleitungen MSP-S OCTOPUS

  • Geringes Gewicht = einfache Handhabung
  • 11 500 G auf der äußeren Edelstahl-Schutzhülle
  • Optionsvariante – 16 000 G
  • Druckfest bis 10 bar
  • Hohe Abreißkraft
  • Integrierte Verriegelung von Magnetstäben (= Sicherheitsschloss), um unbefugte Zugriffe und Manipulationen mit dem Magnetabscheider zu verhindern)

Der Magnetabscheider für Saug- und Druckförderleitungen ist einfach zu installieren, pflegen und reinigen, das robuste Design bietet langfristige und dauerhafte Lösung für Separations- und Sortierprobleme.

ProduktEingangs-/ Ausgangsdurchmesser (mm)Datenblatt
MSP-S 50 N OCTOPUS 50 PDF anzeigen
MSP-S 65 N OCTOPUS 66 PDF anzeigen
MSP-S 80 N OCTOPUS 80 PDF anzeigen
MSP-S 100 N OCTOPUS 100 PDF anzeigen
MSP-S 125 N OCTOPUS 125 PDF anzeigen
MSP-S 150 N OCTOPUS 150 PDF anzeigen
MSP-S 200 N OCTOPUS 200 PDF anzeigen

Magnetabscheider auf Lager

Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.



In welchen Branchen werden Filter-Magnete für Saug- und Druckförderleitungen eingesetzt?

Der Filtermagnet für Saug- und Druckförderleitungen findet Einsatz z. B. in Lebensmittelindustrie (bei Produkten wie z. B. Mehl, Zucker, Stärke), Pharmaindustrie, Plastikindustrie, Chemie-, und Keramikindustrie sowie auch im Sanitärbereich.
