Vorteile des Magnetabscheiders MVS

  • Automatische Reinigung ohne Unterbrechung des Materialflusses
  • Entfernung bis zu 98 % der Eisenpartikel ab Submikronbereich
  • Anpassungsfähigheit der Einrichtung an die Durchflussmengen
  • Hohe Verarbeitungskapazität
  • Niedrige Bestriebskosten
  • Einfache Installation
  • Wartungsfreie Einrichtung
  • Hohe Beständigkeit gegen Abrasion
  • Ferrit- und Neodym-Versionen

Magnetwalze für Kühlemulsionen MVS

Magnetfilteranlage MVS dient zu einer kontinuierlichen und automatischen Separation der ferromagnetischen Partikeln aus Emulsionen, Ölen, Wassergemischen oder Lösungen (wie z. B. Kühlschmierstoffe, Kühlungsemulsionen, Kühlungsöle, Honöle usw.).

Vorteile des Filter-Magnets

  • Material ohne Fremdeisen-Verunreinigungen
  • Dauerhafter Schutz der Produktionsanlagen
  • Vermeidung von Bedienungsfehlern
  • Senkung der Betriebskosten
  • Verlängerung der Lebensdauer von Kühlschmierstoffen, Schneidölen, Hydraulikflüssigkeiten usw.
  • Verlängerung der Lebensdauer von Werkzeugen
  • Minderung des Pumpen- und Düsenverschleißes
  • Bessere Qualität der bearbeiteten Produkte
  • Keine gefährlichen Abfälle (wie kontaminierte Papier- oder Textilfilter)
  • Reduzierter Verbrauch von technischen Flüssigkeiten und niedrigere Entsorgungskosten

Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

Das Magnetfiltersystem dient zu einer kontinuierlichen und automatischen Separation der ferromagnetischen Partikel aus Emulsionen, Ölen, Wassergemischen oder Lösungen. Der Walzen-Magnet ist eine bedienungsfreie Einrichtung mit einem hohem Separationsniveau.

Aufbau des Filter-Magnets

Der Walzen-Magnet MVS besteht aus innerem Magnetkern (hergestellt aus Neodym-Magneten) und einer Trommel aus rostfreiem Edelstahl, die sich auf einer Welle dreht.

Der Separationsprozess kann auch durch ein Beobachtungsfenster (Version MVS LUX). Monitoriert werden.

Wie funktioniert das Magnetfiltersystem?

Eisenhaltige (magnetische) Verschmutzungen werden von den Magneten angezogen und dadurch von der Flüssigkeit getrennt, während sich die Trommel dreht. Die Trommel wird kontinuierlich gereinigt, denn die aufgefangenen Fe-Partikel werden automatisch (mittels Schabers) entfernt.

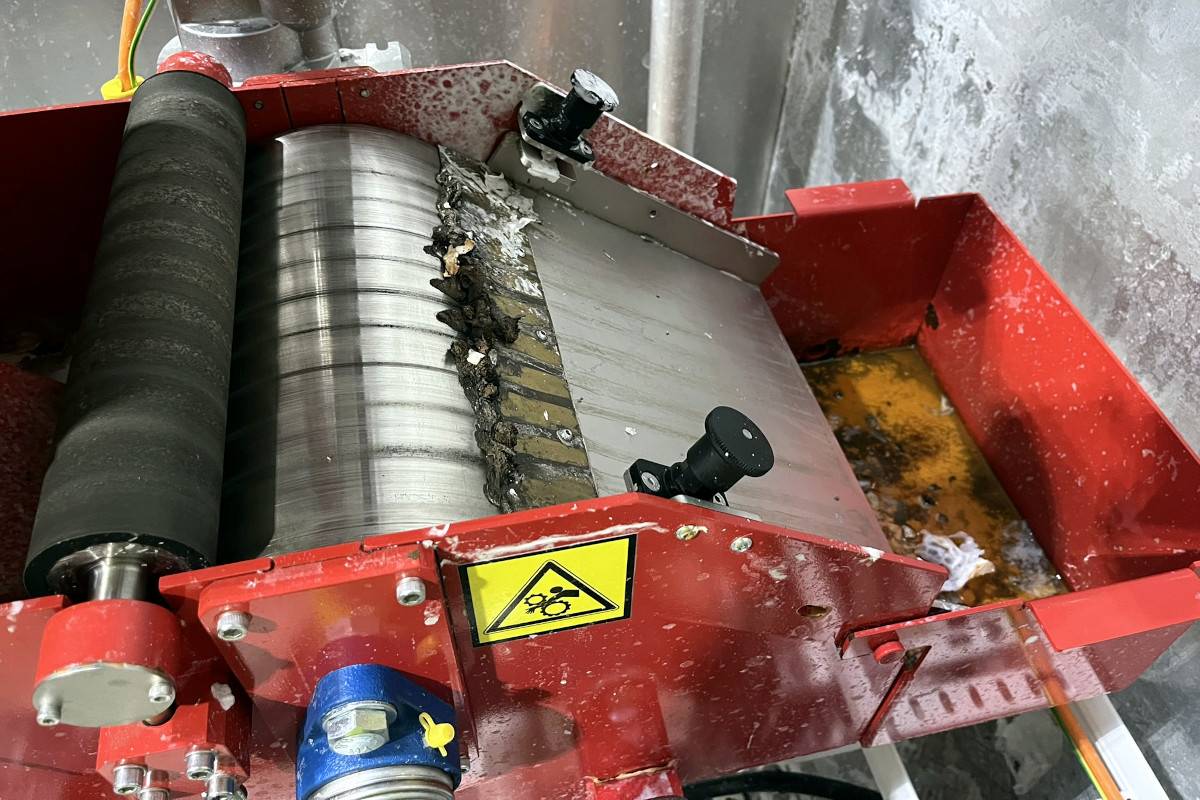

Die Variante MVS LUX ist noch mit einer Gummiwalze ausgestattet, die die aufgefangenen Eisenpartikel herausgedrückt bis sie in einen Sammelbehälter fallen. Die überschüssige Flüssigkeit tropft während des Herausdrückens ab und lässt damit die eisernen Feststoffe nahezu trocken zurück (und man kann sie leicht recyceln = Reduzierung gefährlicher Abfälle und Entsorgungskosten). Zur Überwachung des Gerätezustands ist der Magnetabscheider MVS LUX mit einem Inspektionsfenster und einer kippbaren Abdeckung ausgestattet. Ein Sammelbehälter für die entfernten Eisenpartikel ist ein integraler Bestandteil vom MVS LUX.

Dank der Qualität der bei der Herstellung des Walzen-Magnets angewendeten Materialien (Edelstahl, System der permanenten Ferrit-Magneten oder Neodym-Magneten) und robuster Konstruktion ist der Walzen-Magnet eine zuverlässige, wartungsrfreie, einfach installierbare Einrichtung mit einer langen Lebensdauer. Bei Anwendung von permanenten Ferrit-Magneten ist zeitlich fast unbegrenzte Labensdauer garantiert, nichtsdestoweniger ist eine höhere magnetische Kraft oder Auffangen von feinen feromagnetischen Partikeln angefordert, empfehlen wir die Neodym-Version zu benutzen.

Durch Anwendung unseres Magnetfilters wird die Qualität Ihrer Endprodukte erhöht, Sie können die technischen Emulsionen, Ölen, Wassergemischen oder Lösungen wiederholt verwenden, die Stillstandzeiten werden reduziert und Ihre teure Produktionsanlagen vor Beschädigungen geschützt.

TESYDO-ZertifikatSOLLAU – unsere Produkte werden von echten Profis geschweißt!

SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

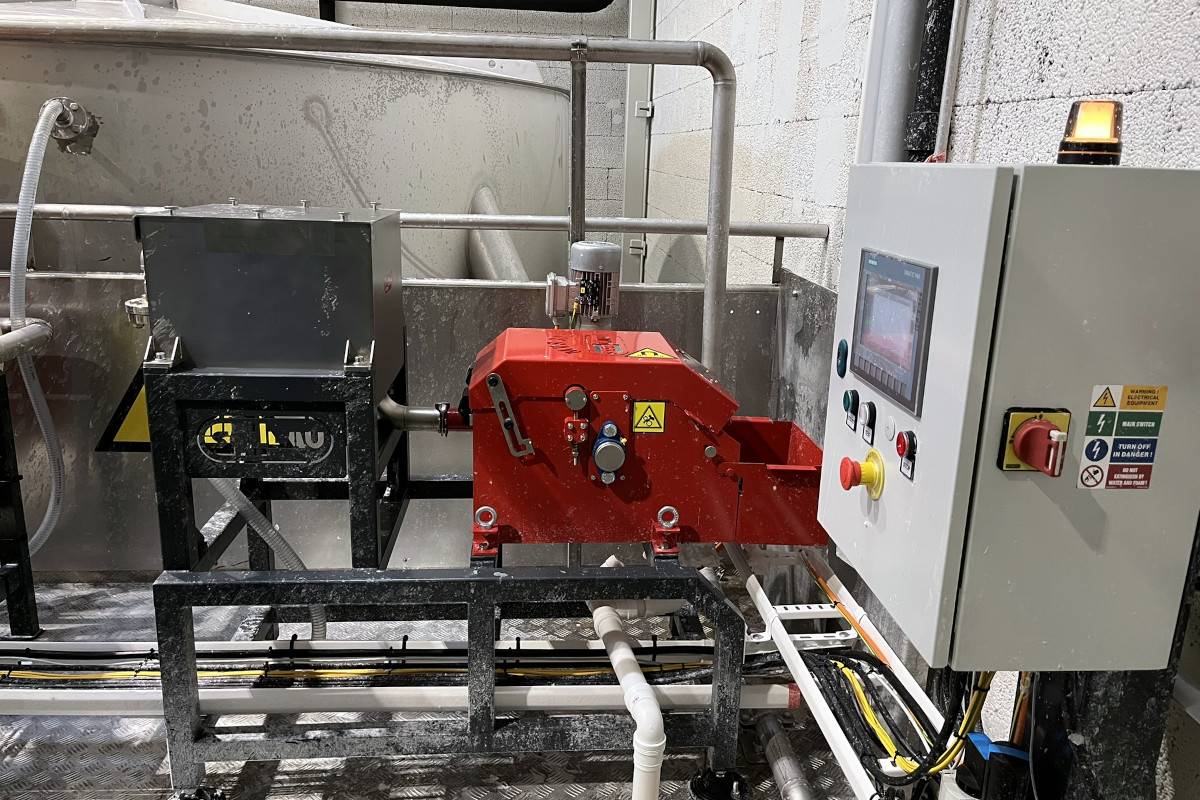

MVS-LUX

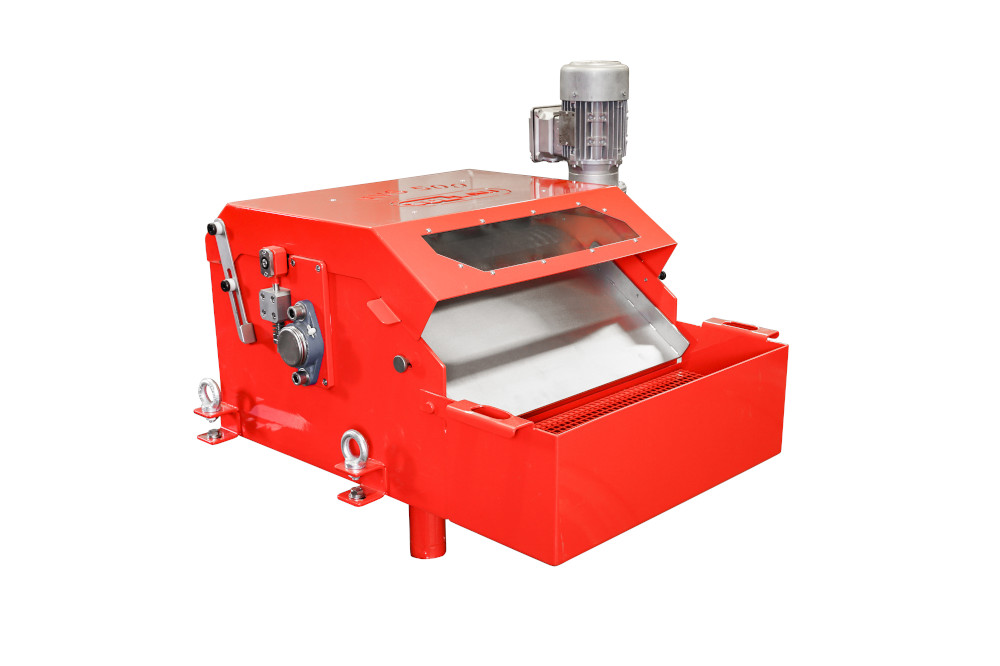

Magnetwalze für Kühlemulsionen MVS-LUX

  • Automatische Reinigung ohne Unterbrechung des Materialflusses
  • Grosse magnetische Auffangfläche
  • Gummiwalze für Beseitigung der Flüssigkeit aus den separierten ferromagnetischen Partikeln
  • Kippbare Abdeckung
  • Inspektionsfenster für Kontrolle des Separationsprozesses

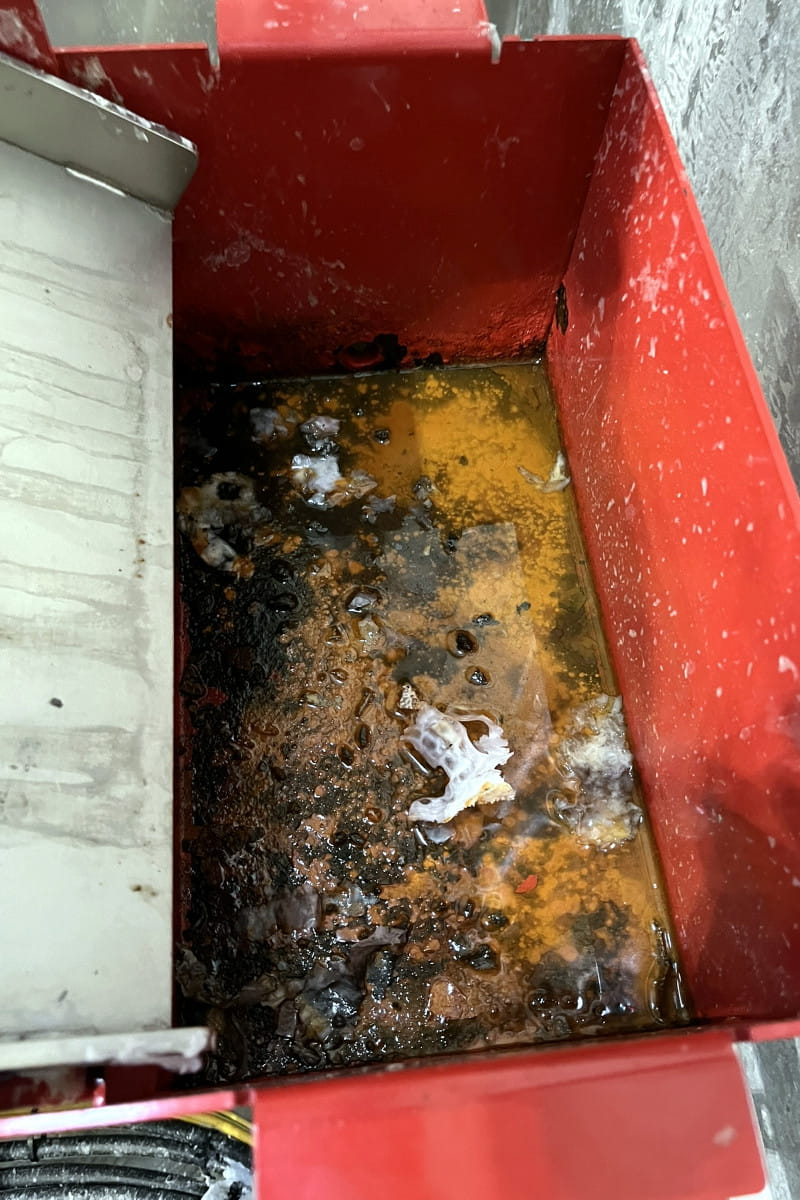

  • Sammelbehälter für die aufgefangenen Eisenpartikel

Diese höchste Version des magnetischen Zylinders für Reinigung der Maschinebauflüssigkeiten unterscheidet sich von den üblich angewendeten ähnlichen Einrichtungen mit einer speziellen Ausrüstung und Ausführung. MVS LUX ist mit einer Gummidruckwalze, die aus den separierten feromagnetischen Partikeln die Betriebsflüssigkeit eindrückt, ausgerüstet. Auf diese Weise wird einerseits die Menge der gereinigten Flüssigkeit erhöht, anderseits werden die beseitigten Metal-Kontaminanten nachfolgend als ein wertvoller Sekundärrohstoff einfacher verarbeitet. Für Betrachtung des Anlagezustands ist dieser Aufleitungszylinder mit einem Sichtfenster und auch aufklappbaren Oberdeckel ausgerüstet. Ein integraler Bestandteil von MVS LUX ist dann auch das Gefäß auf die aufgefangenen ferromagnetischen Kontaminanten gebend die Garantie einer fliessender langzeitigen Separation.

Neodym-Version

ProduktMax. Kapazität der Wasser-emulsion (l/min)Max. Kapazität der Öl-emulsion (l/min)Arbeitsbreite (mm)Datenblatt
MVS-LUX 300 N 250 190 325 PDF anzeigen
MVS-LUX 500 N 310 230 525 PDF anzeigen
MVS-LUX 800 N 380 285 825 PDF anzeigen
MVS-LUX 1000 N 480 360 1025 PDF anzeigen

Ferrite version

ProduktMax. Kapazität der Wasser-emulsion (l/min)Max. Kapazität der Öl-emulsion (l/min)Arbeitsbreite (mm)Datenblatt
MVS-LUX 300 F 250 190 325 PDF anzeigen
MVS-LUX 500 F 310 230 525 PDF anzeigen
MVS-LUX 800 F 380 285 825 PDF anzeigen
MVS-LUX 1000 F 480 360 1025 PDF anzeigen

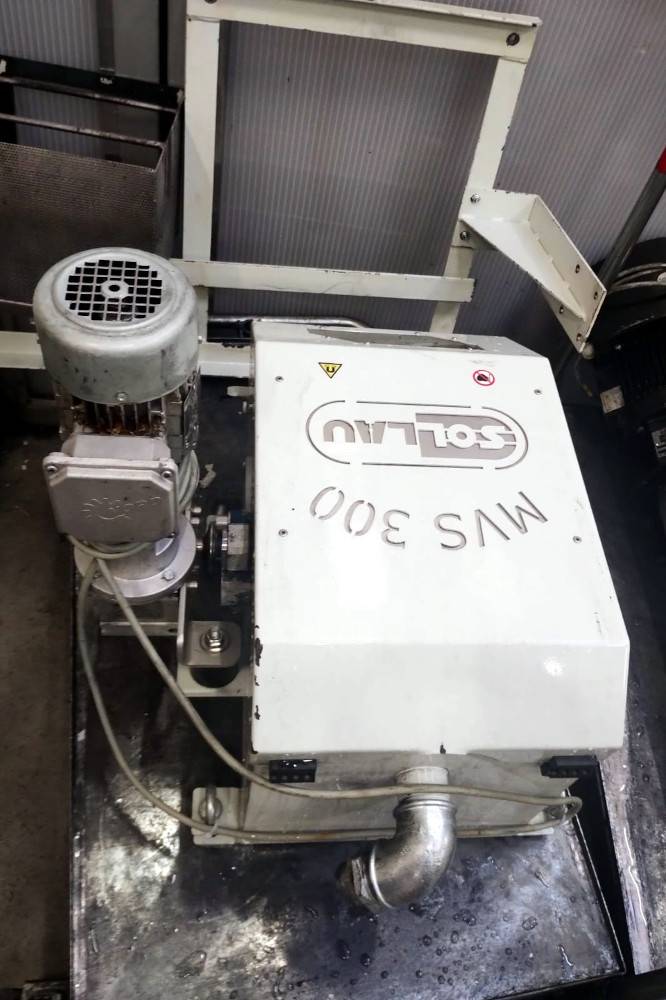

MVS

Magnetwalze für Kühlemulsionen MVS

  • Automatische Reinigung ohne Unterbrechung des Materialflusses
  • Große magnetische Fangfläche
  • Niedrige Anschaffungskosten

MVS ist eine konstruktionell vereinfachte Version der Ausführung von MVS LUX. Bei der Vorbereitung dieser Variante haben wir uns vor allem bemüht die qualitätsvollen Aufleitungszylinder auch den Kunden zugänglich zu machen, für die MVS LUX zu preislich kostanwending oder unnötig sophistiziert ist. Das Ergebnis ist, der zwar über einige Elemente der speziellen Ausrüstung nicht verfügt, aus dem Gesichtspunkt der Wirksammkeit und Magnetkraft ist er aber mit MVS LUX völlig vergleichbar.

Neodym-Version

ProduktMax. Kapazität der Wasser-emulsion (l/min)Max. Kapazität der Öl-emulsion (l/min)Arbeitsbreite (mm)Datenblatt
MVS 300 N 250 190 325 PDF anzeigen
MVS 500 N 310 230 525 PDF anzeigen
MVS 800 N 380 285 825 PDF anzeigen
MVS 1000 N 480 360 1025 PDF anzeigen

Ferrite version

ProduktMax. Kapazität der Wasser-emulsion (l/min)Max. Kapazität der Öl-emulsion (l/min)Arbeitsbreite (mm)Datenblatt
MVS 300 F 250 190 325 PDF anzeigen
MVS 500 F 310 230 525 PDF anzeigen
MVS 800 F 380 285 825 PDF anzeigen
MVS 1000 F 480 360 1025 PDF anzeigen


In welchen Branchen werden Magnetwalzen eingesetzt?

Idealer Einsatzbereich für die Anwendung von MVS ist die Maschinenindustrie.
