Automatische Sortieranlage zum Trennen von Kunststoffabfällen
Die automatische Sortieranlage ist für eine Kapazität von 1.500 kg/St ausgelegt und dient zum Trennen von Abfällen aus dem „Gelben Sack“ / der „Gelben Tonne“, d.h. PET-Flaschen, Aluminium- und Eisendosen.
Zunächst werden die Eisendosen mit Hilfe eines Überbandmagnetabscheiders mit automatischer Reinigung getrennt. Um eine maximale Abscheideleistung zu erreichen, wurde eine Magnetwalze mit sehr starken Neodym-Magneten in die Anlage integriert. Die Kombination eines Überbandmagnetabscheiders und mit einer im Förderer integrierten Magnetwalze ist ideal für eine maximale magnetische Trennleistung. Dadurch werden die Eisendosen zuverlässig entfernt.
Anschließend gelangt das Material zu einem Vibrationsförderer, der für die optimale Materialschicht auf dem Band sorgt, bevor das Material von einem ECS-C-Wirbelstromabscheider mit konzentrischem Polsystem verarbeitet wird. Dieser garantiert eine sichere Trennung von Aluminiumdosen und PET-Flaschen.
Schließlich werden die PET-Flaschen mit einem NIR-Spektralphotometer sortiert.
Die einzelnen Fraktionen werden gepresst.
- Kapazität der Sortieranlage: 1,5 t/St
- Garantierte Abscheideleistung: 95 %
Resultat
Die Abfälle werden in folgende Gruppen eingeteilt:
- 3D-PET-Flaschen
- Aluminiumdosen
- Eisendosen

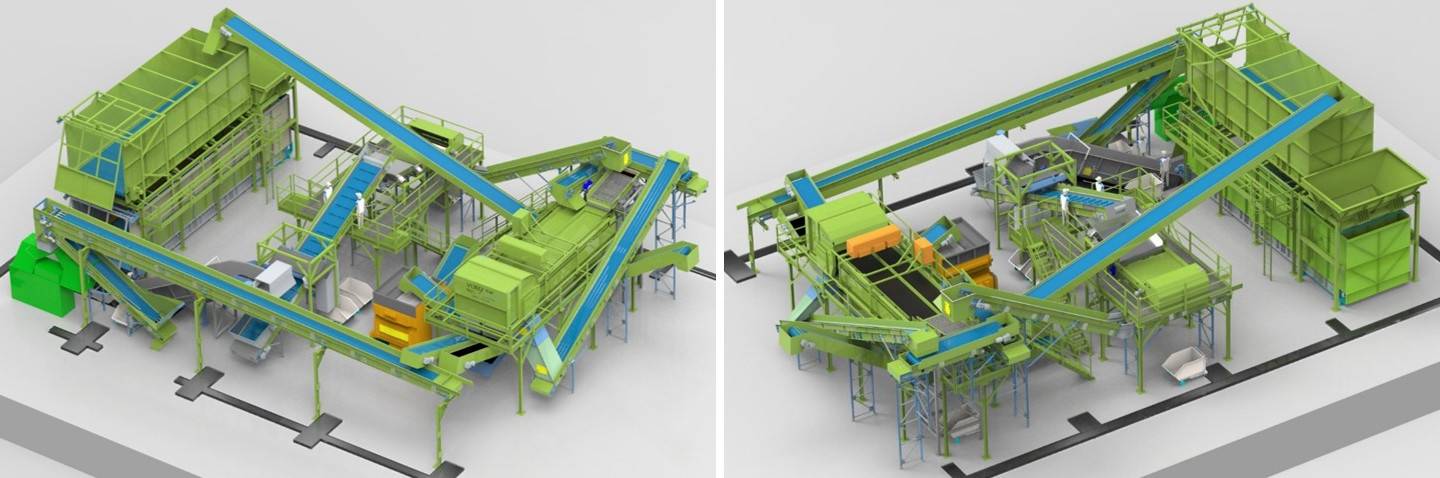

Die Sortieranlage besteht aus den folgenden Geräten:
- Fördersysteme (Bandförderer – gerade, abgewinkelte) – Gesamtlänge mehr als 130 m
- Überbandmagnet mit automatischer Reinigung DND-AC Ms4 F
- Magnetwalze mit sehr starken Neodym-Magneten MV 204 N 1280
- Vibrationsförderer
- Wirbelstromabscheider ECS (NE-Metallabscheider) – mit zentrisch gelagertem Magnetrotor ECS–C 1 500 RAM - Bandbreite 1 500 mm
- NIR-Spektralphotometer
- Shredder
- Komplexes Steuerungssystem mit SPS-Ausgängen direkt an der Anlage
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Diese Anlage ist für die Sortierung von Abfall aus gelben Tonnen — PET-Flaschen, Aluminium- und Stahlbehälter — bei einer Kapazität von 1 500 kg/h konzipiert. Sie wird dort eingesetzt, wo das Volumen des zu verarbeitenden Materials die Anschaffung einer größeren Anlage nicht rechtfertigt; für höhere Kapazitäten (4,5–5 t/h) oder für Eingangsgemische, die auch Organik, Papier und Leichtfraktion enthalten, empfehlen wir andere Anlagen aus unserem Angebot.
Die Anlage ist für eine Kapazität von 1 500 kg Material pro Stunde ausgelegt. Der garantierte Trennwirkungsgrad beträgt 95 %.

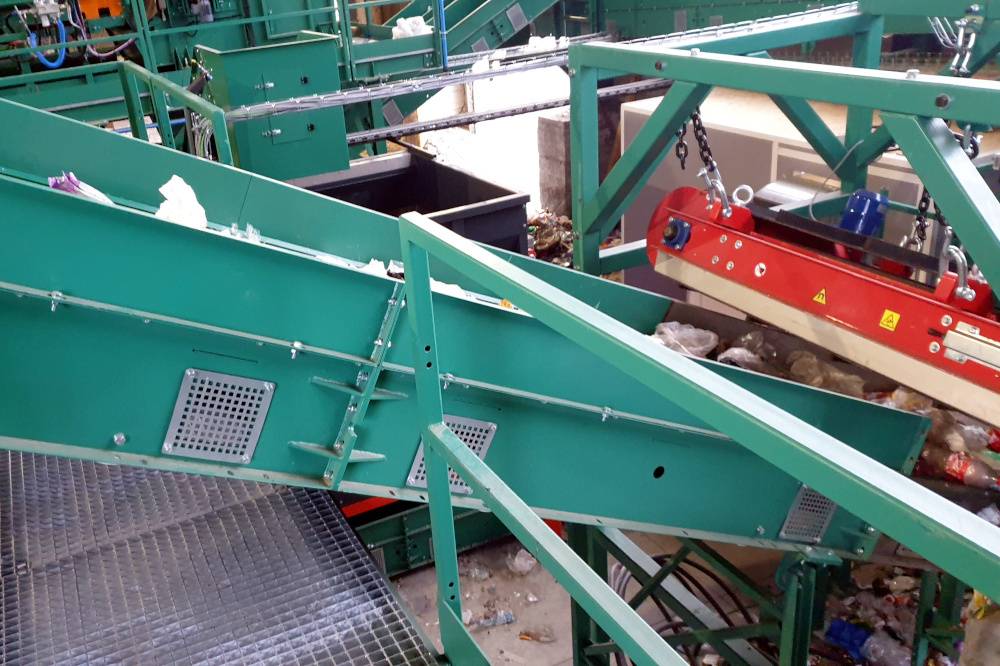

Die selbstreinigende Magnetplatte DND-AC Ms4 F erfasst ferromagnetische Behälter durch Aufhängung über dem Förderband; die Magnettrommel MV 204 N 1280 mit sehr starken Neodym-Magneten ist direkt in den Förderer integriert und erfasst Reste, die die Platte möglicherweise übersehen hat. Diese Kombination aus zwei Trennstufen ist der Schlüssel zur maximalen Effizienz bei der Entfernung von Stahlbehältern aus dem Materialstrom.
Nachdem der Vibrationsförderer das Material gleichmäßig verteilt hat, wird es vom Wirbelstromseparator ECS–C 1500 RAM mit zentrisch gelagertem Rotor für eine Bandbreite von 1 500 mm verarbeitet. Dieser Eddy-Current-Separator schleudert Aluminiumbehälter zuverlässig aus dem PET-Flaschen-Strom aus.
Die abgetrennten PET-Flaschen werden durch einen NIR-Spektrophotometer sortiert, der die Materialzusammensetzung und Farbe jeder Flasche identifiziert und sie in die entsprechende Fraktion leitet. Die einzelnen Ausgangsfraktionen — 3D-PET-Flaschen, Aluminiumbehälter und Stahlbehälter — werden anschließend zu Ballen gepresst.
Die Anlage ist mit einem umfassenden Steuerungssystem mit direkt an der Anlage installierten SPS-Ausgängen ausgestattet. Die Fördersysteme — gerade, geknickten und schrägen Förderer — bilden das Rückgrat der Anlage mit einer Gesamtlänge von über 130 Metern.
Jede Sortieranlage wird nach Maß entsprechend der spezifischen Materialart, ihrer Granulometrie und der geforderten Kapazität geplant und gefertigt. Wir realisieren auch Anlagen zur Sortierung von Siedlungsabfällen, Kunststoffabfällen, Glas und anderen Materialien — die Gerätekonfiguration wird stets an den konkreten Einsatzzweck angepasst.
Der Lieferumfang deckt den gesamten Prozess ab — von der Standortbegehung, Planung und maßgeschneiderter Fertigung über Montage, Inbetriebnahme und Einweisung des Bedienpersonals bis hin zum autorisierten Service für die gesamte Lebensdauer der Anlage. Auf Magnetkomponenten gewähren wir eine Garantie von bis zu 10 Jahren; vor der Bestellung bieten wir eine kostenlose Prüfung Ihres Materials mit garantierter Durchführung innerhalb von drei Tagen an.
