Vorteile des Magnetabscheiders MSS-MC

  • Neodym-Magnete mit Induktion von bis 18 700 G
  • Maßanfertigung
  • Trennung ferromagnetischer Partikel ab 1 µm
  • Geräte auch zum Verleih
  • Materialprüfung
  • Schnelle und einfache Reinigung

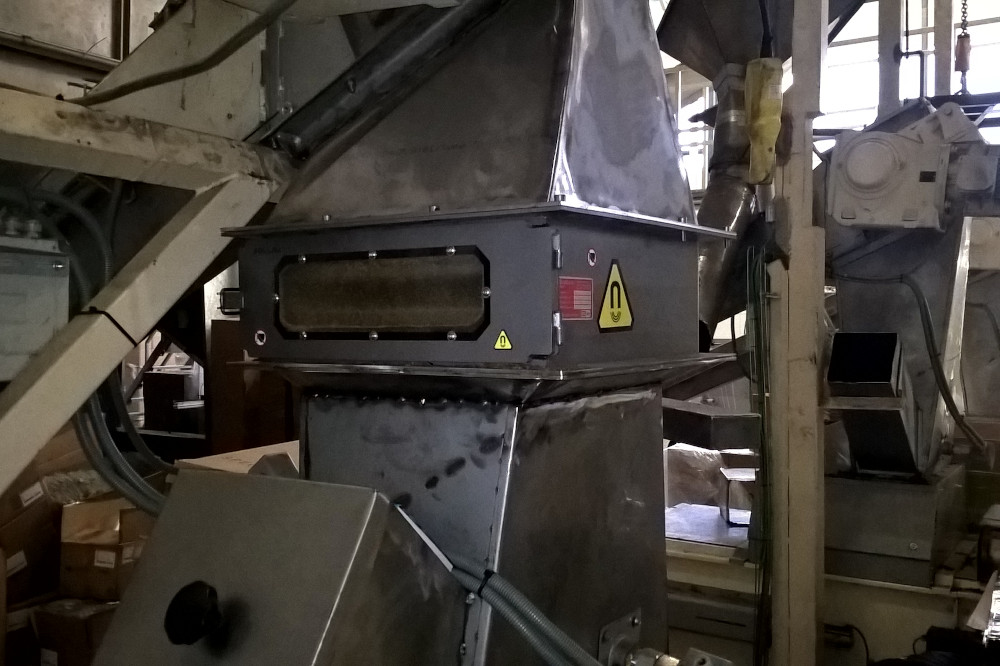

Gitter-Magnet im Gehäuse MSS-MC

Gitter-Magnet im Gehäuse

Gitter-Magnet im Gehäuse in wird zur Separation von ferro- und paramagnetischen Eisenverunreinigungen aus trockenen, pulverförmigen und gut rieselfähigen Produktströmen in Freifall-Leitungen eingesetzt.

Vorteile des Magnetabscheiders

  • Material ohne ferromagnetische Verunreinigungen
  • Dauerhafter Schutz der technologischen Ausrüstung
  • Reibungsloser Produktionsablauf

Kundenbetreuung

Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.

1.
Vorortbesichtigung

2.
Lösungsvorschlag

3.
Produktion nach Maß

4.
Installation

5.
Inbetriebnahme

6.
Autorisierter Service

We guarantee tests withing three daysWir garantieren die Durchführung der Tests binnen drei tage!

Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!

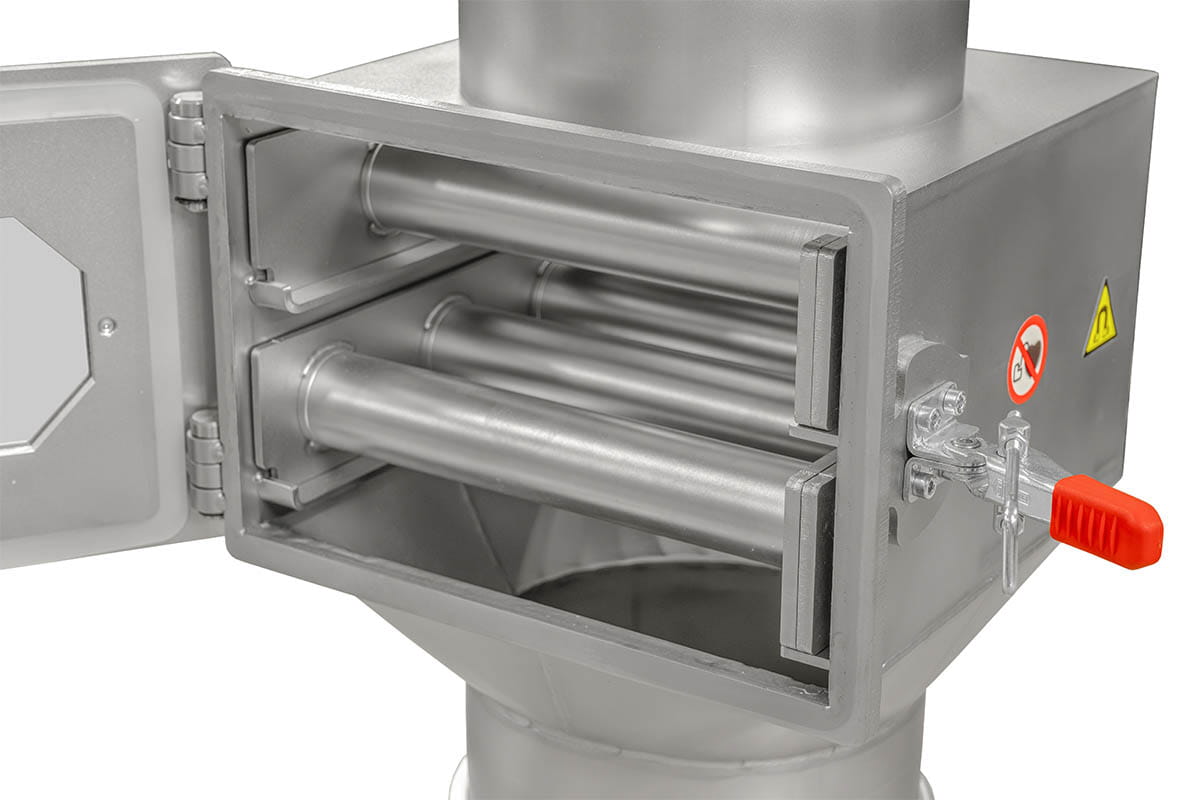

Aufbau des Gitter-Magnets mit der Magnetschublade

Die Grundelemente dieses Rohr-Magnets bestehen aus einem oder zwei ausziehbaren Magnetrosten (= Magnetschubladen aus Edelstahl). Wenn das Schüttgut durch die Magnetstäbe passiert, werden die eisenhaltigen Partikel herausgefiltert (die Neodym NdFeB Magneten im Inneren der Magnetstäbe erzeugen ein sehr starkes Magnetfeld, das die Eisenpartikel auf der Oberfläche des Magnetgitters aufgefangen hält). Falls es sich um die Variante mit zwei Magnetrosten handelt, sind die Roste innerhalb des Gehäuses übereinander angebracht und der obere Rost ist mit einem Magnetstab weniger besetzt als der untere. Das auf diese Weise entstandene magnetische Labyrinth (das zu reinigende Produkt durchströmt den Magnetfilter, insbesondere die Magnetstäbe kaskadenförmig) ist in einem sehr intensiven Kontakt mit dem strömenden Material und kann auch die kleinsten ferromagnetischen Verunreinigungen auffangen, was eine extrem hohe Trennleistung garantiert. Die aufgefangenen Fe-Partikel verschieben sich automatisch an die Hinterseiten der Magnetrohre, wo sie vom Abwasch durch den Materialstrom geschützt werden.

An welche Rohrleitung wird der Gitter-Magnet angeschlossen?

Um einen schnellen und einfachen Anschluss anzubieten, wird das Gehäuse mit allen gängigen Anschlüssen (Jacob-Bördel, eckiger Flansch, Tri-Clamp, BFM-Fitting usw usw. nach Kundenwunsch) von 100, 150, 200, 250 oder 300 mm gefertigt. Wir können den Anschlussdurchmesser spezifischen Kundenanforderungen anpassen.

Der Filter-Magnet ist mit drei Oberflächenbehandlungen erhältlich:

  • sandgestrahlt (Ra 1,6 µm)
  • innen poliert (Ra 0,14 µm)
  • komplett poliert (Ra 0,14 µm)

TESYDO-ZertifikatSOLLAU – unsere Produkte werden von echten Profis geschweißt!

SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5

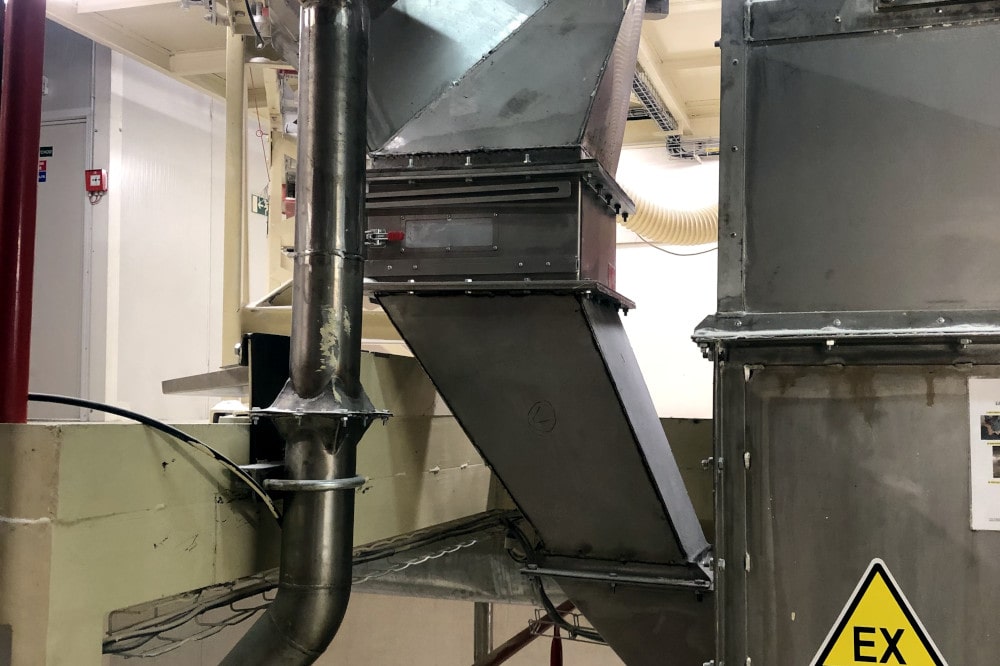

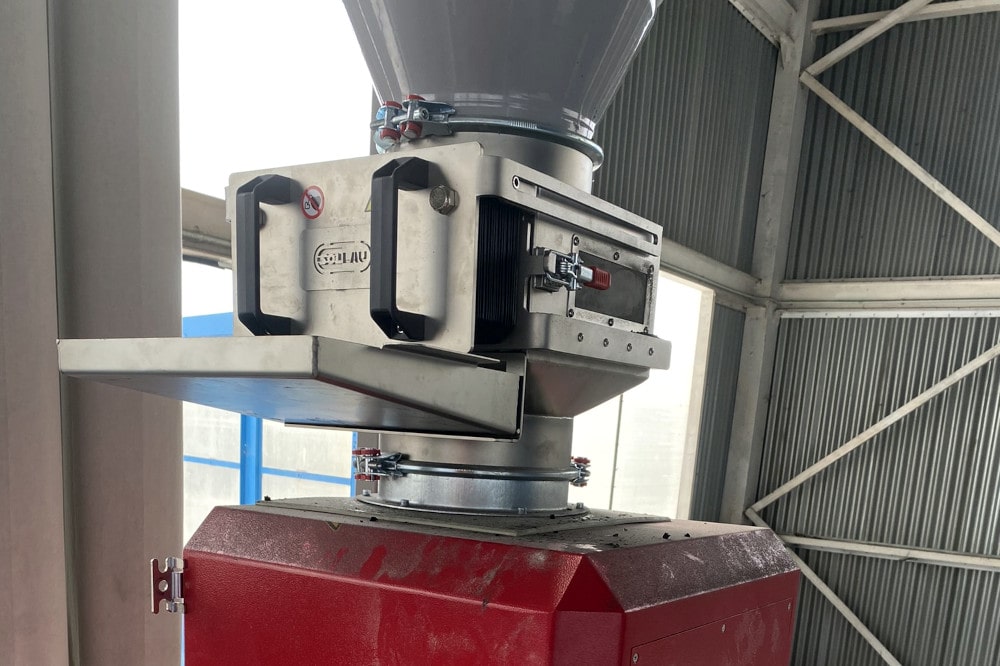

MSS-MC LUX

Gitter-Magnet im Gehäuse MSS-MC LUX

  • zweistufige Separation
  • Magmetkern-Schutzmanschette
  • einfache, schnelle und sichere Reinigung
  • große Variabilität der Rohranschlüssen
  • 18 700 Gauss auf dem Magnetkern und 12 200 Gauss auf der äußeren Edelstahl-Schutzhülle

Die Einzigartigkeit der technischen Lösung dieses Modells liegt in der Handhabung des Magnetrostes sowie auch im außergewöhnlichen Schutz der Magnetkerne. Dank der Platzierung auf den Teleskopschienen ist der gesamte Magnetrost ein fester Bestandteil des Magnetabscheiders. Die Manipulation mit dem Rost selbst sowie auch mit den Magnetstäben ist deshalb sehr einfach und komfortabel.

Außerdem werden die Magnetkerne durch einen speziellen Faltenbalg geschützt, der während der Reinigung des Magnetabscheiders gleichzeitig drei Funktionen erfüllt:

  1. Verhinderung eines unerwünschten Überspringens von ferromagnetischen Partikeln von der Oberfläche des Edelstahlrostes auf die Magnetkerne.
  2. Schutz von Magnetkernen, z. B. vor Verstaubung (durch das gereinigte Material usw.).
  3. Beseitigung von Risiko der Verunreinigung des gereinigten Materials, z. B. durch ein abgespaltetes Stück des Magnetkernes oder seiner Oberflächenbeschichtung.

Seitens ist der Magnetabscheider auch mit Sichtfenstern versehen, so dass man sowohl der Materialfluss, als auch die Menge an Verunreinigungen auf der Rostoberfläche visuell überwachen kann. Auf Sonderwunsch kann der Separator auch mit einer Klappe zur manuellen Unterbrechung des Materialflusses in den Separator, mit einem Sicherheitsschloss usw. ausgestattet werden.

ProduktMax. Kapazität (m3/h)Eingangs-/ Ausgangsdurchmesser (mm)Datenblatt
MSS-MC LUX 100/3 N 4 99 PDF anzeigen
MSS-MC LUX 120/3 N 4 119 PDF anzeigen
MSS-MC LUX 100/5 N 4 99 PDF anzeigen
MSS-MC LUX 150/5 N 7 149 PDF anzeigen
MSS-MC LUX 200/5 N 8 199 PDF anzeigen
MSS-MC LUX 200/7 N 8 199 PDF anzeigen
MSS-MC LUX 250/9 N 11 249 PDF anzeigen
MSS-MC LUX 300/9 N 15 299 PDF anzeigen

Wir produzieren Magnetabscheider in diesen drei Graden der magnetischen Induktion


Grad 1
(Standard)
Grad 2
(Die höchste Reißkraft)
Grad 3
(Die höchste magnetische Induktion)
Induktion am Magnetkern 17 000 G 16 100 G 18 700 G
Induktion an der Oberfläche 10 700 G 10 600 G 12 200 G
Reißkraft auf den Magnetkern 107 N 176 N 149 N
Reißkraft auf der Oberfläche 74 N 140 N 101 N

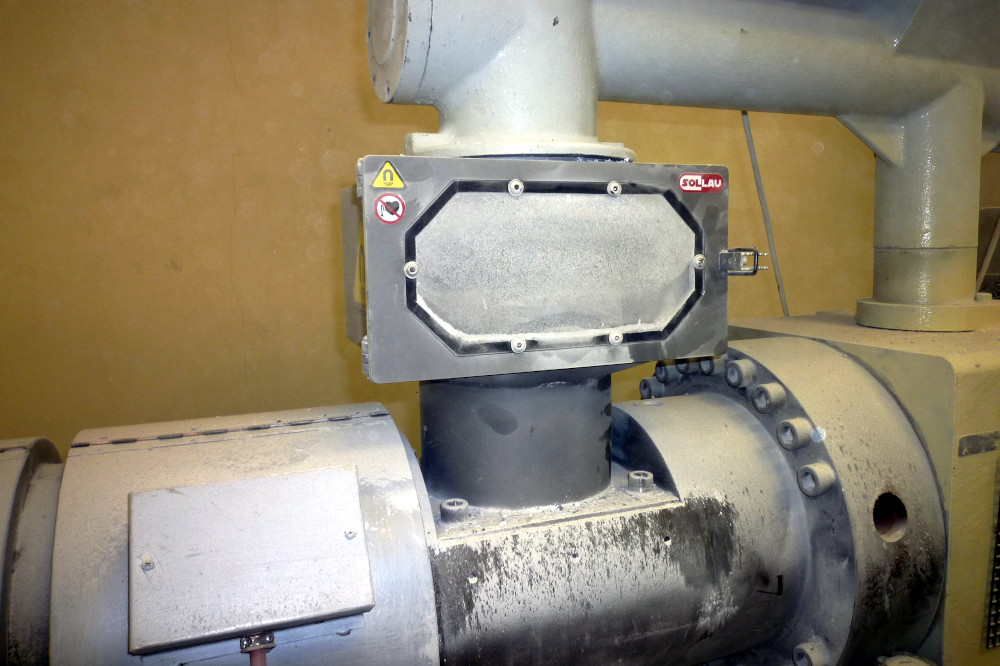

MSS-MC

Gitter-Magnet im Gehäuse MSS-MC

  • zwestufige Separation
  • vorderes Schauglas
  • herausziehbarer Magnetrost
  • große Variabilität der Rohranschlüssen
  • 18 700 Gauss auf dem Magnetkern und 12 200 Gauss auf der äußeren Edelstahl-Schutzhülle

Es handelt sich um klassische Konstruktion, bei welcher die magnetischen Roste quer zur Eingangstür angeordnet sind. Über ein Kontrollfenster (in der Tür des Magnetabscheiders) kann der Materialfluss sowie der Verschmutzungsgrad der Rohre kontinuierlich beobachtet werden.

Für die Reinigung werden die Roste aus dem Magnetabscheider herausgezogen. Sie sind einfach und schnell zu reinigen, da nach dem manuellen Herausziehen der Magnetkerne aus den Edelstahlrohren werden die ferromagnetischen Verunreinigungen spontan abfallen.

ProduktMax. Kapazität (m3/h)Eingangs-/ Ausgangsdurchmesser (mm)Datenblatt
MSS-MC 100/3 N 4 99 PDF anzeigen
MSS-MC 120/3 N 4 119 PDF anzeigen
MSS-MC 100/5 N 4 99 PDF anzeigen
MSS-MC 150/5 N 7 149 PDF anzeigen
MSS-MC 200/5 N 8 199 PDF anzeigen
MSS-MC 200/7 N 8 199 PDF anzeigen
MSS-MC 250/9 N 11 249 PDF anzeigen
MSS-MC 300/9 N 15 299 PDF anzeigen

Wir produzieren Magnetabscheider in diesen drei Graden der magnetischen Induktion


Grad 1
(Standard)
Grad 2
(Die höchste Reißkraft)
Grad 3
(Die höchste magnetische Induktion)
Induktion am Magnetkern 17 000 G 16 100 G 18 700 G
Induktion an der Oberfläche 10 700 G 10 600 G 12 200 G
Reißkraft auf den Magnetkern 107 N 176 N 149 N
Reißkraft auf der Oberfläche 74 N 140 N 101 N
Magnetabscheider auf Lager

Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.

MSS-MC IN

Gitter-Magnet im Gehäuse MSS-MC IN

  • zweistufige Separation
  • massive Gitterkonstruktion ermöglicht eine sichere Handhabung
  • Magnetrost kann mit Führungsstangen ausgerüstet sein, um den Reinigungsprozess zu erleichtern
  • Innovative Ausführung, die Materialanhaften innerhalb des Separators vermeidet
  • große Variabilität der Rohranschlüssen
  • 18 700 Gauss auf dem Magnetkern und 12 200 Gauss auf der äußeren Edelstahl-Schutzhülle

In diesem verbesserten Magnetabscheider sind im Vergleich zu üblichen Röhren-Magnetabscheidern die magnetischen Roste in Öffnungsrichtung der Eingangstür angeordnet. Der Vorteil dieser Anordnung beruht besonders darin, dass größere Magnetabscheider mit Führungsstangen versehen werden können, die einfacheren Umgang mit schwereren magnetischen Rosten ermöglichen.

Auch die innere Konstruktion des Abscheiders wurde innoviert, um unerwünschte Materialansammlung zu minimalisieren (d. h., die Anlage verfügt über keine Nischen, in denen Material oder Produkte liegen bleiben, was besonders wichtig ist, um z. B. die hygienischen Anforderungen der Lebensmittel- und Pharmaindustrie zu erfüllen).

ProduktMax. Kapazität (m3/h)Eingangs-/ Ausgangsdurchmesser (mm)Datenblatt
MSS-MC IN 100/3 N 4 99 PDF anzeigen
MSS-MC IN 120/3 N 4 119 PDF anzeigen
MSS-MC IN 100/5 N 4 99 PDF anzeigen
MSS-MC IN 150/5 N 7 149 PDF anzeigen
MSS-MC IN 200/5 N 8 199 PDF anzeigen
MSS-MC IN 200/7 N 8 199 PDF anzeigen
MSS-MC IN 250/9 N 11 249 PDF anzeigen
MSS-MC IN 300/9 N 15 299 PDF anzeigen

Wir produzieren Magnetabscheider in diesen drei Graden der magnetischen Induktion


Grad 1
(Standard)
Grad 2
(Die höchste Reißkraft)
Grad 3
(Die höchste magnetische Induktion)
Induktion am Magnetkern 17 000 G 16 100 G 18 700 G
Induktion an der Oberfläche 10 700 G 10 600 G 12 200 G
Reißkraft auf den Magnetkern 107 N 176 N 149 N
Reißkraft auf der Oberfläche 74 N 140 N 101 N

MSS-MC EKO

Gitter-Magnet im Gehäuse MSS-MC EKO

  • einstufige Separation
  • niedrige Bauhöhe von 50 mm
  • Jacob-Bördel
  • niedrige Anschaffungskosten
  • 9 000 Gauss nauf dem Magnetkern und 5 200 Gauss auf der äußeren Edelstahl-Schutzhülle

Diese preisgünstige Version des Gitter-Magnets im Gehäuse verfügt zwar nicht über alle Ausstattungen der üblichen Gitter-Magnet-Abscheiders im Gehäuse, aber trotzdem bietet sie den Anwendern einige unbestrittene Vorteile. Dieser Magnetabscheider ist ideal für Verwendung in Rohrleitungssystemen, wo man z. B. MSS-MC oder MSS-MC IN wegen Höhenbeschränkungen nicht installieren kann.

MSS-MC EKO ist nur 50 mm hoch, also praktisch überall einsetzbar. Die integrierten doppelseitigen JACOB-Flansche sorgen dann für einfaches und schnelles Befestigen dieses Abscheiders. Die besten Anwendungsbereiche für Einsatz von MSS-MC EKO stellen Auslässe der Schütttrichter, Endstücke zur Befüllung der Big-Bags usw. dar. Sehr interessant ist auch sein Verkaufspreis. Zu den Nachteilen zählt niedrigere Kapazität (es handelt sich lediglich um einreihigen Magnetrost mit schmaleren Rohren, und deshalb ist er eher für weniger kontaminierte Materialsorten geeignet) sowie auch das notwendige Herausziehen des Abscheiders aus dem Rohrleitungssystem bei der Reinigung (aber nur falls der Magnetabscheider direkt in der Rohrleitung und nicht z. B. am Trichterauslass installiert wird).

ProduktMax. Kapazität (m3/h)Innendurchmesser (mm)Datenblatt (EN)
MSS-MC EKO 100 N 1,5 99 PDF anzeigen
MSS-MC EKO 150 N 3 149 PDF anzeigen
MSS-MC EKO 200 N 4,5 199 PDF anzeigen
MSS-MC EKO 250 N 7 249 PDF anzeigen

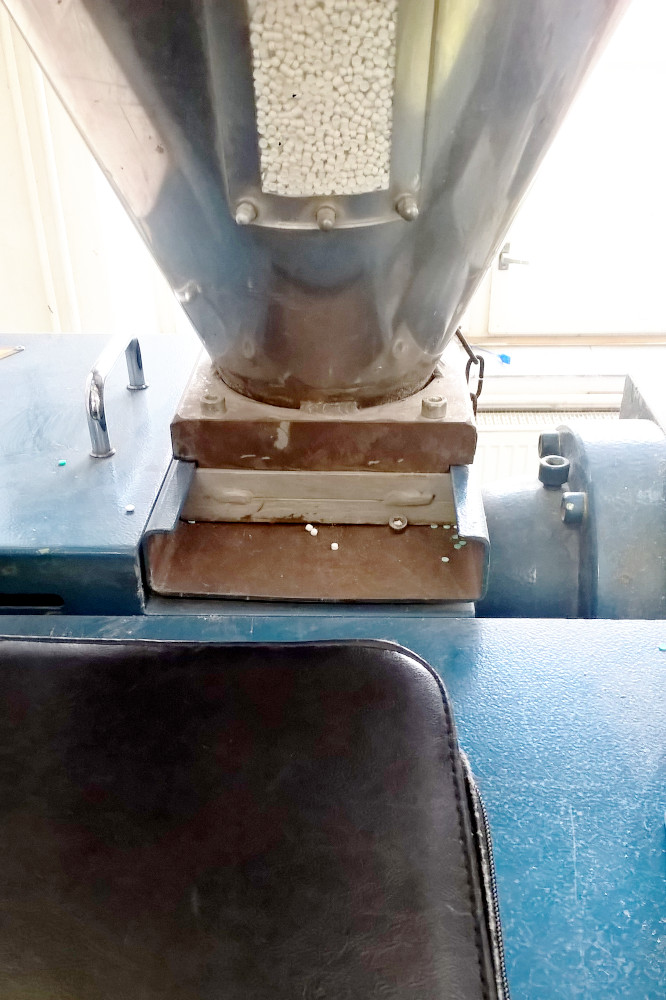

MSS-MC HL

Gitter-Magnet im Gehäuse MSS-MC HL

  • zweistufige Separation
  • sehr flache Bauweise
  • kompakte und robuste Blockausführung = Magnetsystem für Materialsäulen
  • Absperrschieber für Materialflussunterbrechung
  • 9 000 Gauss auf dem Magnetkern und 6 000 Gauss auf der äußeren Edelstahl-Schutzhülle

Dieser spezielle magnetische Rostabscheider ist mit äußerst massivem (und gleichfalls leichtem) Metallflansch bestückt, weist sehr niedrige Einbauhöhe auf und ist mit einer Klappe zur manuellen Unterbrechung der Materialfluss in den Abscheider ausgestattet. Alle diesen Parameter bestimmen diesen Abscheider für Betriebe und Anlagen voraus , bei welchen die zentrale Unterbrechung der Materialfluss in den Abscheider problematisch oder ungeeignet sein könnte.

Die robuste Verarbeitung stellt gleichfalls die Beständigkeit des Abscheiders gegen hohe Gewichtsbelastung sicher. Sonstige Parameter sind ähnlich wie bei MSS-MC IN, d.h. die magnetischen Roste sind in Öffnungsrichtung der Eingangstür im Abscheider angeordnet, wobei die Roste aus dem Abscheider herausgezogen werden und einfach und schnell zu reinigen sind. Der Abscheider ist primär für die Rohrleitungen zum Einsatz in der Kunststoffverarbeitung vorgesehen (er wird vor den Spritzgussmaschinen, Extrudern usw. eingesetzt).

ProduktInnendurchmesser (mm)Datenblatt
MSS-MC HL 100/3 N 100 PDF anzeigen
MSS-MC HL 150/5 N 150 PDF anzeigen
MSS-MC HL 200/7 N 200 PDF anzeigen
MSS-MC HL 250/9 N 250 PDF anzeigen
MSS-MC HL 300/9 N 300 PDF anzeigen

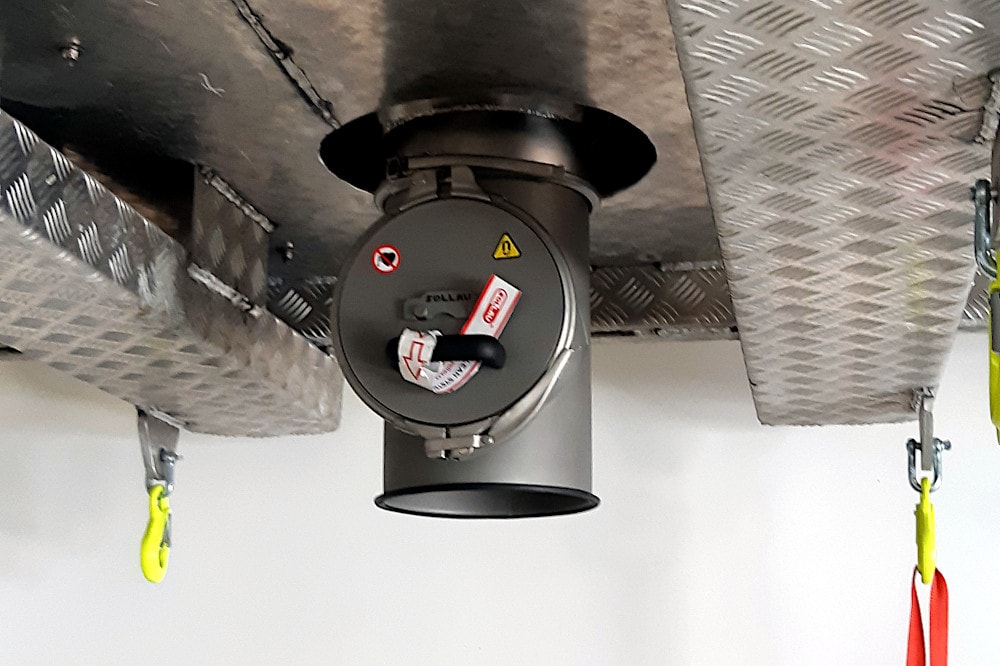

MSS-MC COMPACT

Gitter-Magnet im Gehäuse MSS-MC COMPACT

  • zweistufige Separation
  • Jacob-Bördel
  • niedrige Anschaffungskosten
  • 16 000 Gauss auf der Edelstahl-Schutzhülle

Es handelt sich um günstige, dabei aber voll funktionstüchtige Version des magnetischen Rostabscheiders zum Einsatz in JACOB-Rohrleitungssystemen. Der Abscheider ist an beiden Enden mit dem JACOB-Flansch versehen (mit dem Durchmesser von 50 bis 300 mm), im Vergleich zu den üblichen Rostabscheidern ist er billiger, leichter und hat auch niedrigere Einbauhöhe. Dazu sorgt der runde Abscheiderkörper für den reibungslosen Materialfluss durch den Abscheider (im Inneren des Abscheiders entstehen keine Ablagerungen oder Ansammlungen).

Die magnetischen Roste sind in Öffnungsrichtung der Eingangstür im Abscheider angeordnet, wobei die Roste aus dem Abscheider herausgezogen werden und einfach und schnell zu reinigen sind. Die Verwendung der JACOB-Flansche ermöglicht den Einsatz in diversen Fachbereichen (er kann daher z.B. auch bei Absaug- oder Entstaubungsanlagen eingesetzt werden).

ProduktInnendurchmesser (mm)Datenblatt
MSS-MC COMPACT 100/3 N 99 PDF anzeigen
MSS-MC COMPACT 150/5 N 149 PDF anzeigen
MSS-MC COMPACT 200/7 N 199 PDF anzeigen
MSS-MC COMPACT 250/9 N 249 PDF anzeigen
MSS-MC COMPACT 300/9 N 299 PDF anzeigen

MSS-MC VIBRO

Gitter-Magnet im Gehäuse MSS-MC VIBRO

  • Zwei-Stufen-Abscheidung
  • Mit einem elektrischen Mikrovibrator bestückt
  • Geeignet für Materialien mit extrem schlechter Fließfähigkeit und hoher Verdichtbarkeit
  • Große Anschlussvariabilität
  • 18 700 Gauss auf dem Magnetkern und 12 200 Gauss auf der äußeren Edelstahl-Schutzhülle

Das Spezifikum dieses Vibrationsabscheiders besteht darin, dass er die Vorteile des Gitter-Magnets (hohe magnetische Induktion, hohe Qualität der Abscheidung) auch für Bearbeitung von Materialien mit extrem schlechter Fließfähigkeit und hoher Verdichtbarkeit nutzen kann.

Der Vibro-Abscheider ist mit einem vibrierenden Elektromotor ausgestattet, der sich an der Außenseite des Abscheidergehäuses befindet. Die Vibrationen verhindern ein Verstopfen der Magnetroste durch strömendes Material. Dank dessen ist die Magnetabscheidung von hoher Qualität und der Materialfluss durch den Magnetabscheider bleibt gleichmäßig.

Unser Magnetabscheider wurde so konstruiert, dass seine Vibrationen keinen Einfluss auf die umliegenden Technologien haben.



In welchen Branchen werden Rohr-Magnete eingesetzt?

Die Gitter-Magnete finden ihre Anwendung besonders bei Wiederverwertung und Verarbeitung von Abfällen, in der Lebensmittel-, Pharma-, Holz-, Kunststoffindustrie sowie auch bei Verarbeitung der Mineralien, bei Herstellung von Industriekeramik und Glas usw.
