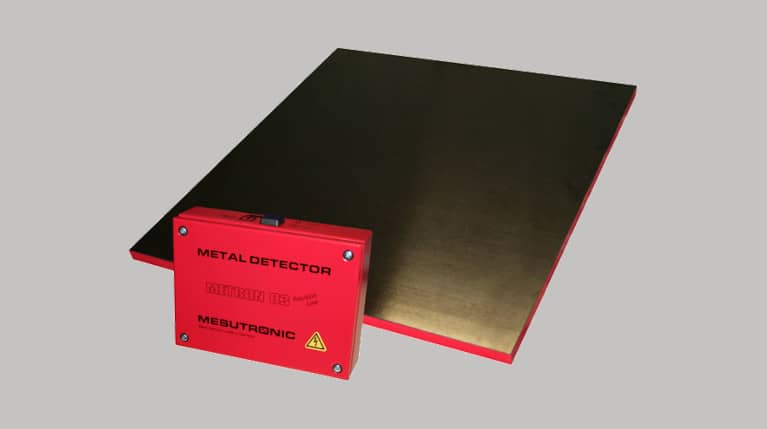

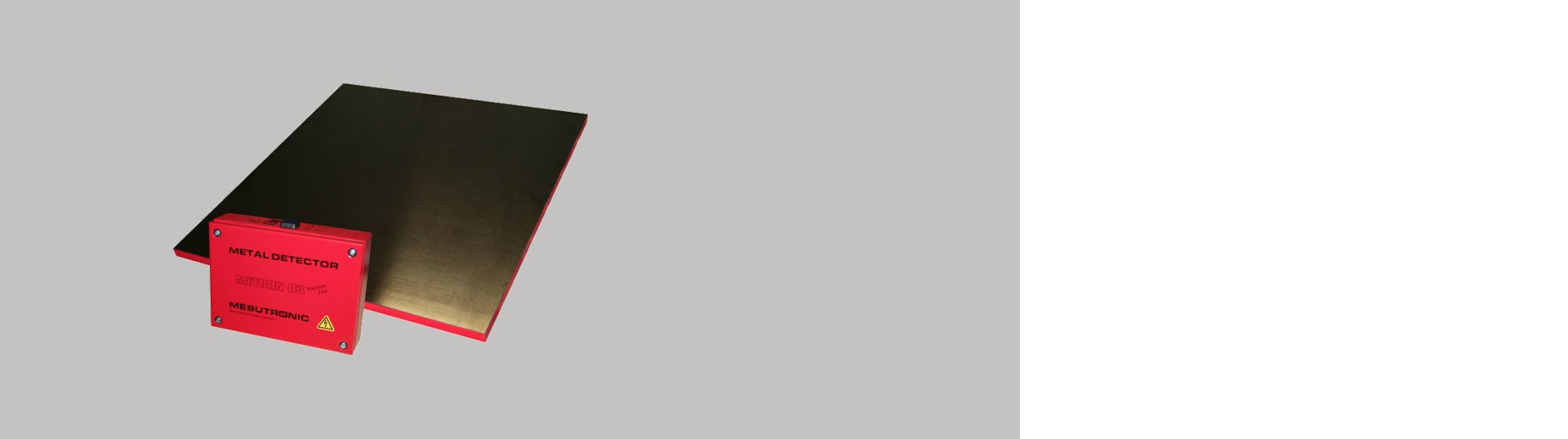

Plattendetektor METRON 03 SL
Der Plattendetektor METRON 03 SL mit integrierter Gleitplatte dient zur Detektion von Metallpartikeln auf dem Förderband. Wir empfehlen, diesen Plattendetektor bei den Produkten von niedriger Höhe einzusetzen.
Diese Detektionsplatte erfordert keine metallfreie Zone, daher kann ihre Anwendung sehr variabel sein.
Zu den wichtigsten Vorteilen dieses Einplatten-Detektors gehört sein niedriger Preis und die einfache Installation. Mithilfe von einigen Schrauben kann er problemlos am Förderband installiert werden. Die Montage war noch nie so einfach!
Die Bedienung der Steuereinheit ist sehr einfach, die Einheit ist stabil und widerstandsfähig.
Hauptvorteile eines Plattendetektors
- Kompakter Flachmetalldetektor für den Einbau in leichte Förderbänder.
- Detektiert alle losen und auch im Material verborgenen Metalle.
- Für niedrige Füllhöhen von Förderbändern oder Inspektion von Hohlgegenständen.
- Keine „metallfreie‘“ Zone erforderlich.
- Schnelle und einfache Montage
- Gute Erkennungsgenauigkeit auch in rauen Industriebedingungen, ausgezeichneter Schutz von Maschinenanlagen trotz minimaler Investitionskosten.
- Praktische, zuverlässige und langjährig bewährte Technologie.
Plattendetektor METRON 03 SL ist:
- Verlässlich – was seine Effizienz und die Metalldetektion angeht
- Widerstandsfähig – angesichts der Technologie und der Leistung
- Einfach - angesichts der Installation und Bedienung
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Optionszubehör
Die Detektoren METRON 03 SL können wir mit einer breiten Auswahl an Optionszubehör liefern:
- Warnsysteme – Warnleuchte, Signalhorn
- Möglichkeit des Remote-Resets der Anlage
- Bedienung der Förderanlage – Richtungswechsel der Förderanlage

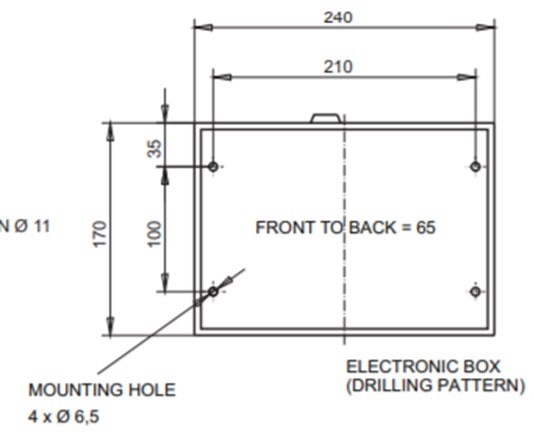

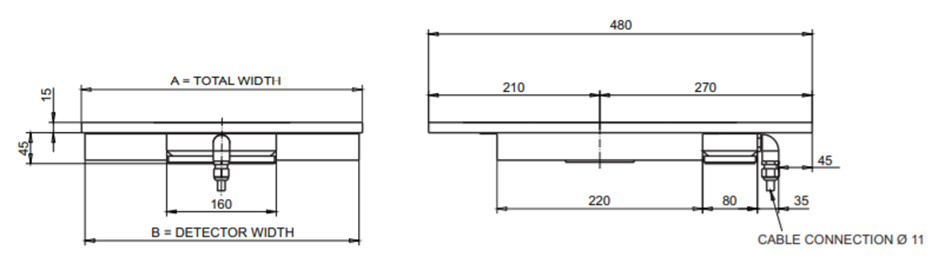

Abmessungen
| B: Detektorbreite (mm) | Detektionsbereich (mm) | Gewicht (kg) |
|---|---|---|
| 200 | B - 10 | 5 |
| 250 | B - 10 | 6 |
| 300 | B - 10 | 7 |
| 350 | B - 10 | 8 |
| 400 | B - 10 | 9 |
| 420 | B - 10 | 10 |
| 450 | B - 10 | 11 |
| 500 | B - 10 | 12 |
| 550 | B - 10 | 13 |
| 600 | B - 10 | 14 |
| 650 | B - 10 | 15 |
| 700 | B - 10 | 16 |
| 750 | B - 10 | 17 |
| 800 | B - 10 | 18 |
| 850 | B - 10 | 19 |
| 900 | B - 10 | 20 |
| 950 | B - 10 | 21 |
NaAuf Anfrage können wir auch andere Maße liefern.
Metallfreie Zone – MFZ
Für die richtige Funktion der Metalldetektoren ist es unerlässlich, dass sich in der unmittelbaren Nähe der Öffnung des Detektors weder unbewegliche (etwa die Konstruktion oder Deckel des Transportbandes) noch bewegliche Metalle (etwa die Walzen des Förderbandes) befinden. Deshalb wird bei jedem Detektor die MFZ definiert, innerhalb deren keine beweglichen sowie unbeweglichen Metalle vorkommen dürfen. Die Öffnung soll dann in der Mitte der metallfreien Zone liegen. Indem Sie bei der Installierung des Detektors die MFZ einhalten, vermeiden Sie falsche Signale und somit die falsche Aussortierung der Produkte, Sie tragen so zur richtigen Funktion des Detektors bei.
Kontaktieren Sie uns – wir helfen Ihnen bei der Berechnung der MFZ für bewegliche sowie unbewegliche Metalle.
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa den Durchlassmaßen (je niedriger die Durchlasshöhe, desto höher die Empfindlichkeit des Detektors), der Förderbandgeschwindigkeit, der Produktdichte, -temperatur, -feuchtigkeit usw.
Damit wir den richtigen Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Zwecke wählen, empfehlen wir Ihnen, einen Test mit Ihrem Material durchzuführen. Dieser Test wird von uns kostenlos vorgenommen. Bitte kontaktieren Sie uns, wir vereinbaren die Einzelheiten des Tests sowie die Zusendung der Stichprobe von Ihrem Material.

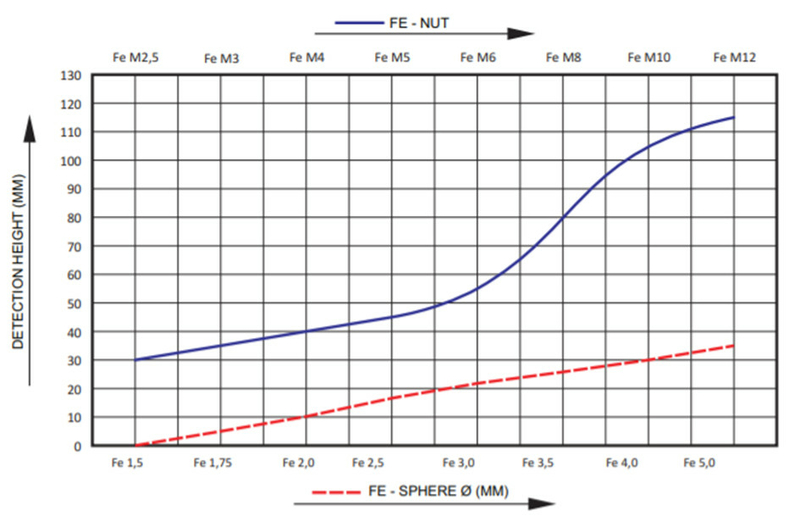

Der Empfindlichkeitsdiagramm bei METRON 03 SL gilt für LB 1,5 x LH
Steuereinheit AMD 03
Eine effiziente Steuereinheit ist für das Funktionieren jedes Detektors grundlegend. Unsere Steuereinheit wurde mit dem Akzent auf die hohe Verarbeitungsqualität sowie auf die Qualität der Komponenten konstruiert.
Das Resultat ist eine stabile Steuereinheit, die eine Reihe von Funktionen besitzt (im Folgenden wird nur eine Auswahl angeführt):
- Einfache Bedienung
- Monitoring des richtigen Funktionierens des Systems
- Vibrationseliminierung beim Förderband
- Einfaches Service und Diagnostik
- Kontinuierlicher Ausgleich der Einheit
- Optische Signalisierung der Detektion sowie der Fehler
Umfang der Lieferung
Die Lieferung vom Detektor METRON 03 SL besteht aus:
- Detektionskopf
- Steuereinheit
- Verbindungskabel
- Bedienungsanweisung
Datenblatt
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Strombedarf: max. 50 W
- Schutzart: IP 54
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 – 95 % (ohne Kondensation)
- Maximale Bandgeschwindigkeit des Förderbandes, bei der die Metallpartikel sicher erkannt werden: 30 m/s (höhere Bandgeschwindigkeit auf Anfrage möglich).
- Stromkabel: 1,8 m mit Stecker
METRON 03 SL empfiehlt sich dort, wo die Produkthöhe auf dem Band gering ist oder wo Hohlkörper kontrolliert werden müssen, und wo eine schnelle, kostengünstige Installation Priorität hat. Im Gegensatz zu Tunneldetektoren ist keine metallfreie Zone (MFZ) erforderlich; die Montage erfolgt mit wenigen Schrauben, ohne Anpassungen am bestehenden Fördererrahmen oder den Rollen. Wenn die Produkthöhe größer ist oder eine allseitige Detektion benötigt wird, empfehlen wir einen Tunnelmetalldetektor.
Dank der direkt in das Förderband eingebauten Gleitdetektionsplatte erzeugt METRON 03 SL kein Störfeld gegenüber der umliegenden Metallkonstruktion des Förderers — eine metallfreie Zone ist daher nicht notwendig. In der Praxis bedeutet das: Sie befestigen den Detektor mit wenigen Schrauben an einem beliebigen Förderer, ohne Änderungen am Rahmen oder den Tragrollen. Die Montage dauert Minuten, nicht Stunden.
METRON 03 SL ist für Produkte mit geringer Materialhöhe auf dem Band sowie für die Kontrolle von Hohlkörpern ausgelegt. Die Detektorbreite reicht von 200 bis 950 mm (andere Abmessungen auf Anfrage); der Detektionsbereich beträgt B − 10 mm und deckt damit nahezu die gesamte Bandbreite ab. Je geringer die Produkthöhe, desto höher die erreichbare Detektionsempfindlichkeit.
METRON 03 SL ist mit der Steuereinheit AMD 03 ausgestattet, die optische Signalisierung für Detektion und Störung, Schwingungsdämpfung des Förderers und eine einfache Bedienung bietet. Im Gegensatz zur AMD 05 (bei METRON 05 C/D/S verwendet) verfügt sie über kein LCD-Display und keinen Produktspeicher — sie ist für weniger anspruchsvolle Anwendungen konzipiert, bei denen sich die Prozessbedingungen nicht ändern. Das Ergebnis ist eine stabile und leicht zu wartende Einheit.
METRON 03 SL erreicht Schutzart IP 54 und arbeitet im Temperaturbereich von −10 °C bis +50 °C bei einer relativen Luftfeuchte von 0–95 % (ohne Kondensation). Die maximale Leistungsaufnahme beträgt 50 W bei einer Versorgungsspannung von 100–240 V AC, 50/60 Hz. Der Detektor ist für einen wartungsfreien, ganzjährigen Dauerbetrieb ausgelegt.
Zum Detektor können ein Warngerät (Blinkleuchte, Summer), eine Fernrückstellung oder eine Steuerung für den Rückwärtslauf des Förderers geliefert werden. Der Umfang des optionalen Zubehörs ist gegenüber Tunneldetektoren eingeschränkt — automatische Ausscheidsysteme für Kontaminanten (Pusher, Klappe) sind für dieses Modell nicht erhältlich.
Vor dem Kauf führen wir kostenlos Tests Ihres Materials durch und garantieren die Ergebnisse innerhalb von drei Tagen. Nach der Bestellung übernehmen wir den gesamten Servicezyklus: Vorort-Besuch, Aufmaß, individuelle Fertigung, Installation, Inbetriebnahme, Schulung des Bedienpersonals und autorisierten Service über die gesamte Betriebsdauer des Geräts.
