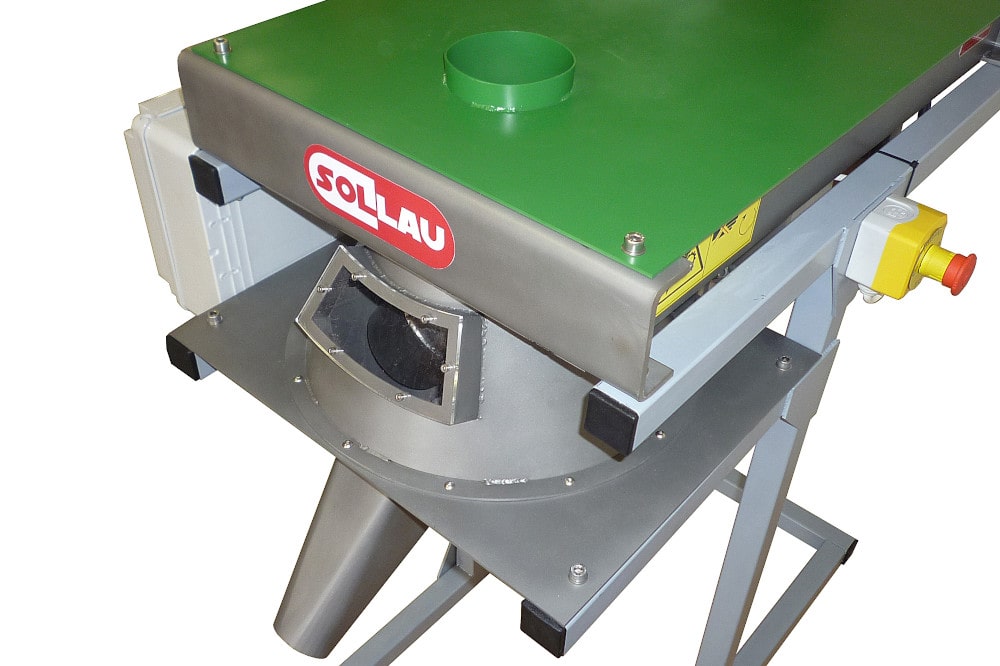

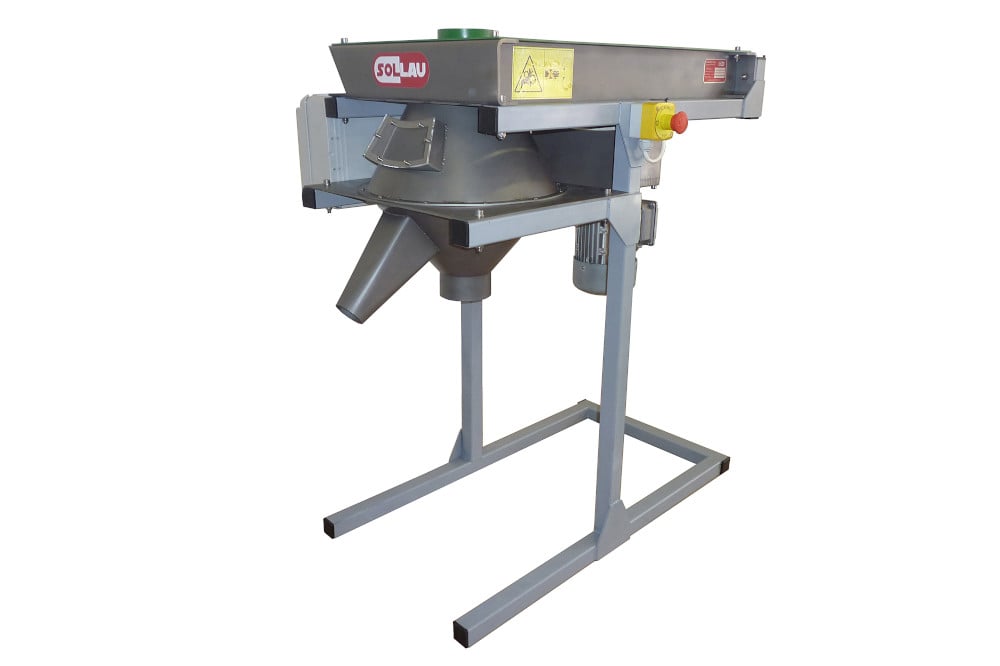

Probenteiler RV
Der Probenteiler RV ist zur exakten Probenentnahme aus verschiedenen Schüttgüttern (je nach Modell des Probeentnahmegeräts bis zur Korngröße von 65 mm) und halbflüssigen Materialien vorgesehen. Die mithilfe des Drehrohrteilers entnommenen Proben werden als Referenzmuster oder auch zur ausführlichen und fehlerfreien Laboranalyse verwendet.
Wie funktioniert ein Probenteiler?
Das zu prüfende Material gelangt durch die Eintrittsöffnung in den Drehrohrteiler und wird gleichmäßig auf dem Teilkreisumfang des Unterkonus verteilt. Am Unterkonus befindet sich ein Auslauf, wo die Sollmenge der zu entnehmenden Proben (= Teilungsverhältnis) mithilfe eines Probensplintes stufenlos eingestellt werden kann.
Je nach der Korngröße des Materials und nach dem Typ des Probenteiler kann das Verhältnis der Probenahme auf 1 : 9 bis 1 : 130 eingestellt werden (der eingestellte Probenschlitz muss mind. 2,5 bis dreimal größer als die maximale Korngröße des Materials sein). Für richtige und exakte Probenentnahme ist die gleichmäßige Zuführung des Materials sicherzustellen.
Verwendung mehrere Probennehmer hintereinander
Einschränkung der Bauhöhe des Probenteilers erfordert manchmal Anwendung eines mehrstufigen Drehrohrteilers (sonst könnten repräsentative und gleichmäßig verteilte Proben des Materials nicht entnommen werden). In diesem Fall werden mehrere Probenteiler nacheinander angeordnet, wobei das Teilungsverhältnis des ersten Probenteilers mit dem Teilungsverhältnis des zweiten Probenteilers - bei der Berechnung des gesamten Teilungsverhältnisses - multipliziert wird (es ist zu beachten, dass beim ersten Probenteiler immer ein niedrigeres Teilungsverhältnis als bei dem zweiten eingestellt wird). Die Auslaufgeschwindigkeit des Materials aus dem ersten Probenentnahmegerät ist so einzustellen, dass die kontinuierliche Zuführung des Materials zum zweiten Probenteilers sichergestellt wird.
An welche Rohrleitung wird der Probenteiler angeschlossen?
Der Probenteiler wird standardmäßig mit einem Durchmesser von 50 bis 250 mm hergestellt, die Anschlussmaße sowie die Anschlussart können dem kundenspezifischen Rohrleitungssystem angepasst werden (Flansch, Verschraubung, spezielle Anschlüsse usw).
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
RV
Der Probenteiler RV ist zur exakten Probenentnahme aus verschiedenen Schüttgüttern (je nach Modell des Probeentnahmegeräts bis zur Korngröße von 65 mm) und halbflüssigen Materialien vorgesehen. Die mithilfe des Drehrohrteilers entnommenen Proben werden als Referenzmuster oder auch zur ausführlichen und fehlerfreien Laboranalyse verwendet.
| Produkt | Gewicht (kg) | Datenblatt |
|---|---|---|
| RV1 | 120 | PDF anzeigen |
Für das Entfernen von Feinstaub aus Kunststoffregranulaten empfehlen wir den Staubabscheider OZ mit vollautomatischem Dauerbetrieb; für die Probenahme von Kunststoffgranulaten und Regranulaten ohne Öffnen der Verpackung eignet sich der Magnetische Probenahmestab MVT. Für die Probenahme von Schütt- und halbflüssigen Materialien in einer Rohrleitung bieten wir den Probenteiler RV an; zur visuellen Kontaminationskontrolle von Kunststoffproben die Mini-Testpresse TVL.
Der Magnetische Probenahmestab MVT ist mit Neodym-Magneten bestückt, die Eisenpartikel ab 1 Mikron erfassen — die Probenahme erfolgt direkt im Behälter ohne Öffnen der Verpackung, sodass das Material geschützt bleibt. Der Stab hat einen Durchmesser von 32 mm und eine Standardlänge von 1 500 mm; die Länge passen wir an Ihren Behälter an. MVT ist für Kunststoffgranulate, Regranulate und landwirtschaftliche Schüttgüter geeignet.
Der Staubabscheider OZ 1200 bewältigt einen Durchsatz von 1 200 kg/h Regranulat im vollautomatischen Dauerbetrieb. Die seitliche Absaugung an der Stelle des freien Falls entzieht den Feinstaub direkt aus dem Materialstrom — aufwendige Filter entfallen, und der Wartungsaufwand sinkt. Das Gerät ist ein eigenes tschechisches Fabrikat.
Der Probenteiler RV bietet ein Teilungsverhältnis von 1:9 bis 1:130, das Sie durch einfaches Umstecken des Stifts einstellen. Für einen noch geringeren Probenanteil können mehrere RV-Einheiten hintereinandergeschaltet werden — die Verhältnisse multiplizieren sich dann. Das Gerät verarbeitet Material mit einer Korngröße bis 65 mm und erfordert eine gleichmäßige Materialaufgabe für genaue Einhaltung des eingestellten Verhältnisses.
Die Mini-Testpresse TVL schmilzt eine Probe aus Kunststoffregranulat, Flocken oder Recyclat bei 0–300 °C und erzeugt unter einem Druck von bis zu 10 bar ein Plättchen mit einer Dicke von 0,5 mm ±0,1 mm, das zur visuellen Prüfung geeignet ist. Das Gerät besteht aus drei Modulen — Temperaturregelung mit Touchscreen, Presseinheit und optionalem wassergekühltem Kreislauf; die Module können einzeln nachgekauft werden. TVL ist eine kostengünstige Alternative zu teuren Laborgeräten für kleine und mittelständische Kunststoffverarbeiter.
Der Probenteiler RV wird mit Standardeingangsdurchmessern von 50–250 mm geliefert; den Anschluss passen wir als Flansch-, Gewinde- oder Sonderausführung an Ihre Linie an. Das Gebläse für Schneidmühlen ist serienmäßig mit einer Jacob-Schnellkupplung DN100 ausgestattet; auf Anfrage fertigen wir es auch für andere Rohrdurchmesser. Beide Produkte sind tschechische Eigenerzeugnisse.
Staubabscheider OZ und Magnetischer Probenahmestab MVT sind in erster Linie für die Kunststoff- und Recyclingindustrie bestimmt; der Probenteiler RV findet Einsatz in Zement- und Kalkwerken sowie im Bergbau, in der Chemie-, Pharma- und Lebensmittelindustrie. Die Mini-Testpresse TVL und das Gebläse für Schneidmühlen richten sich an Kunststoffhersteller und -verarbeiter, die eigene Recycling- oder Mahlanlagen betreiben.
In welchen Branchen werden Probenteiler eingesetzt?
Der Probenteiler wird zum Beispiel in Zement-, Kalk-, Bergbau-, Chemie-, Lebensmittel- und pharmazeutischer Industrie, bei Herstellung von Düngemitteln und Futtermitteln usw. eingesetzt.
