Automatische Sortieranlage für 3D-Kunststoffabfälle – PET-Flaschen
Die automatische Sortieranlage dient der Sortierung von Abfällen aus dem „Gelben Sack“ / der „Gelben Tonne“, d.h. PET-Flaschen, Aluminium- und Eisendosen. Sie ist für eine Kapazität von 1 200 kg/St ausgelegt.
Zunächst werden die ferromagnetischen Dosen mit Hilfe eines Überbandmagnetabscheiders mit automatischer Reinigung getrennt. Die Trennung der Aluminiumdosen von den PET-Flaschen erfolgt durch den Einsatz des Wirbelstromabscheiders ECS-C RAM. Ein Vibrationsförderer sorgt für eine gleichmäßige Materialverteilung vor dem ECS-Magnetabscheider.
Die finale Trennung von Aluminiumdosen erfolgt durch Metalldetektoren. Der Plattendetektor METRON 03 SL ist mit einer automatischen Ausscheidungsklappe ausgestattet, die Metallverunreinigungen automatisch trennt.
Schließlich werden die PET-Flaschen mit einem NIR/VIS-Spektralphotometer nach Farben sortiert.
Die einzelnen Fraktionen werden gepresst.
- Kapazität der Sortieranlage: 1,2 t/St
- Garantierte Abscheideleistung: 95 %
Resultat
Die Abfälle werden in folgende Gruppen eingeteilt:
- 3D-PET-Flaschen – PET-Flaschen nach Farben sortiert
- Aluminiumdosen
- Eisendosen
Die Sortieranlage besteht aus den folgenden Geräten:

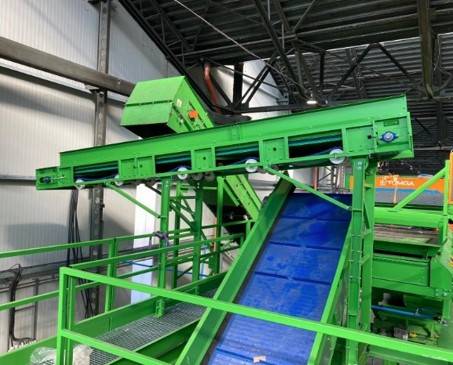

- Fördersysteme
- Überbandmagnet mit automatischer Reinigung DND-AC
- Vibrationsförderer
- Wirbelstromabscheider ECS (NE-Metallabscheider) – mit zentrisch gelagertem Magnetrotor ECS–C 1 500 RAM – Bandbreite 1 500 mm
- Plattendetektor METRON 03 SL 400 – inklusive Ausscheideklappe
- Tunneldetektor METRON 05 D
- NIR / VIS-Spektralphotometer
- Presse
- Stahlkonstruktion
- SPS-gesteuertes System
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Diese Anlage sortiert Abfall aus gelben Tonnen — PET-Flaschen, Aluminium- und Stahlblechdosen — bei einer Kapazität von 1.200 kg/h und ist für Betriebe mit geringerem Materialvolumen ausgelegt. Im Vergleich zur Anlage mit 1.500 kg/h enthält sie zusätzlich eine zweistufige Qualitätskontrolle der Aluminiumfraktion mithilfe von Metalldetektoren; für höhere Kapazitäten oder für Eingangsgemische mit Organik, Papier und Leichtfraktion empfehlen wir andere Anlagen aus unserem Sortiment.
Die Anlage ist für eine Kapazität von 1.200 kg Material pro Stunde ausgelegt. Die garantierte Trenneffizienz beträgt 95 %.

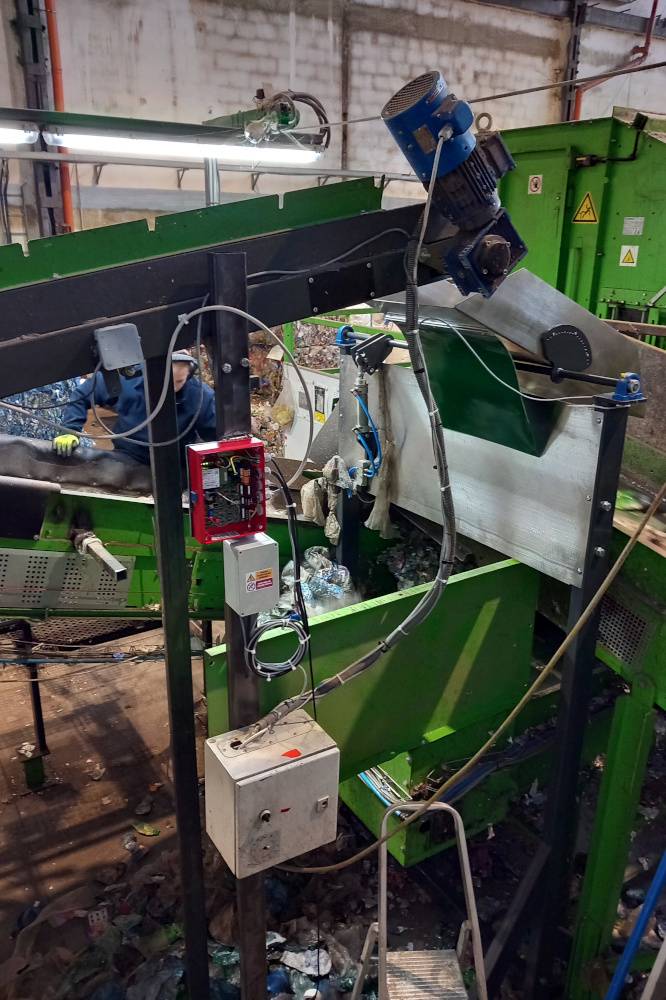

Ferromagnetische Stahlblechdosen werden zunächst vom Magnetabscheider DND-AC mit automatischer Reinigung, der über dem Förderband positioniert ist, erfasst. Ein Vibrationsförderer verteilt das Material anschließend gleichmäßig kurz vor dem Einlauf in den Wirbelstromscheider — eine gleichmäßige Schichtverteilung ist Voraussetzung für die korrekte Aluminiumabtrennung.
Aluminiumdosen werden von PET-Flaschen durch den Wirbelstromscheider ECS–C 1500 RAM mit zentrisch gelagertem Rotor für eine Bandbreite von 1.500 mm getrennt. Der ECS-Separator arbeitet nach dem Wirbelstromprinzip, das Nichteisenmetalle aus dem Kunststoffstrom auswirft.

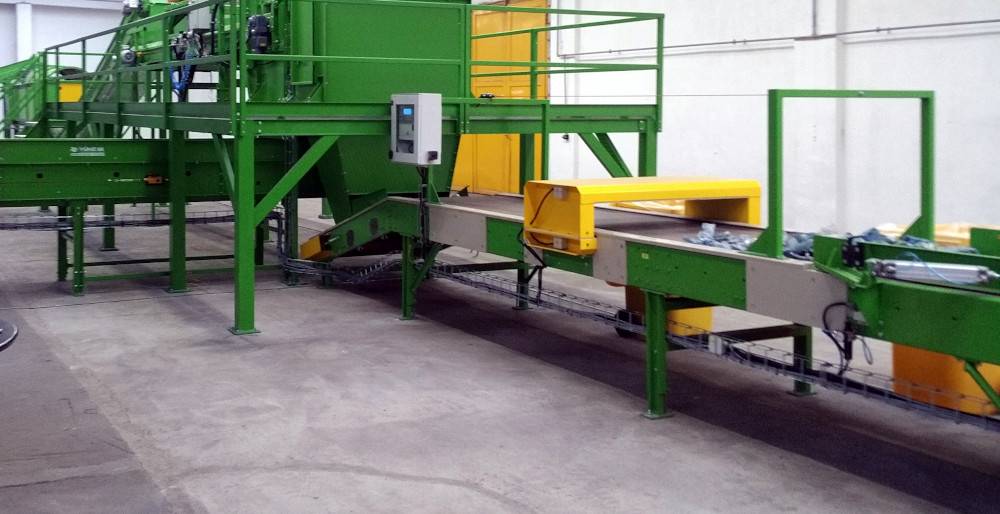

Der Plattendetektor METRON 03 SL 400 mit automatischer Auswurfklappe und der Tunneldetektor METRON 05 D bilden eine zweistufige Qualitätskontrolle der Aluminiumfraktion nach der ECS-Separation. Sie erfassen alle Restmetallverunreinigungen und gewährleisten so die maximale Reinheit der Ausgangsfraktion.
In der abschließenden Phase werden PET-Flaschen mithilfe eines NIR/VIS-Spektrophotometers sortiert, der die Materialzusammensetzung und Farbe jeder Flasche identifiziert und sie der entsprechenden Fraktion zuführt. Das Ergebnis sind 3D-PET-Flaschen, sortiert nach Farbe, bereit für den Direktverkauf als Sekundärrohstoff; die einzelnen Ausgangsfraktionen werden gepresst.
Wir projektieren und fertigen jede Sortieranlage auf Bestellung nach der spezifischen Materialart, ihrer Granulometrie und der gewünschten Kapazität. Wir realisieren auch Anlagen zur Sortierung von Haushaltsabfall, Kunststoffabfall, Glas und anderen Rohstoffen — die Gerätekonfiguration passen wir stets dem konkreten Einsatzzweck an.
Die Lieferung umfasst den gesamten Prozess — von der Standortbesichtigung, Planung und maßgeschneiderten Fertigung über Montage, Inbetriebnahme und Bedienerschulung bis hin zum autorisierten Service für die gesamte Lebensdauer der Anlage. Auf Magnetkomponenten gewähren wir eine Garantie von bis zu 10 Jahren; vor der Bestellung bieten wir eine kostenlose Materialprüfung mit garantierter Durchführung innerhalb von drei Tagen an.
