Laborabscheider / Magnetbandrolle LSV
Der mit extra starker Magnetrolle ausgestattete Labormagnetscheider LSV ist eine verkleinerte (aber vollfunktionale) Version des mehrstufigen Hochgradientmagnetscheiders VMSV. LSV dient zu einer ununterbrochenen und automatischen Separierung auch von sehr kleinen (um 30 µm großen) und schwach magnetischen Partikeln (wie z. B. magnetischer rostfreier Stahl oder auch manche Arten von paramagnetischen Mineralien) in Laborbedingungen.
Aufbau des Hochintensitätsrollenscheiders
Dieser außergewöhnlich leistungsfähige, und dabei kompakte und modulare Bandrollenmagnetscheider besteht aus einem Paar von Kopfrollen und einer Vibrationsförderrinne. Eine Kopfrolle von diesem Paar ist immer treibend – magnetisch (mit Regelung der Drehgeschwindigkeit je nach dem Charakter des gereinigten Materials und der Betriebsbedürfnisse) und die andere ist getrieben – unmagnetisch. Dieses Kopfrollenpaar ist miteinander mit sehr dünnem, aber extrem widerstandsfähigem Förderband aus Kevlar oder Glas-Teflon verbunden verbunden (zur Verfügung stehen auch Versionen in der Klebfrei- oder Nahrungsmittelausführung). Das Magnetfeld bei der magnetischen Kopfrolle erreicht die Höhe von maximal ca. 10 mm, und deshalb wird es empfohlen, die Höhe von 5 mm des auf dem Band transportierten Materials nicht zu überschreiten und um die Höchstwirksamkeit zu erreichen, empfehlen wir die Höhe von 2 mm einzuhalten.

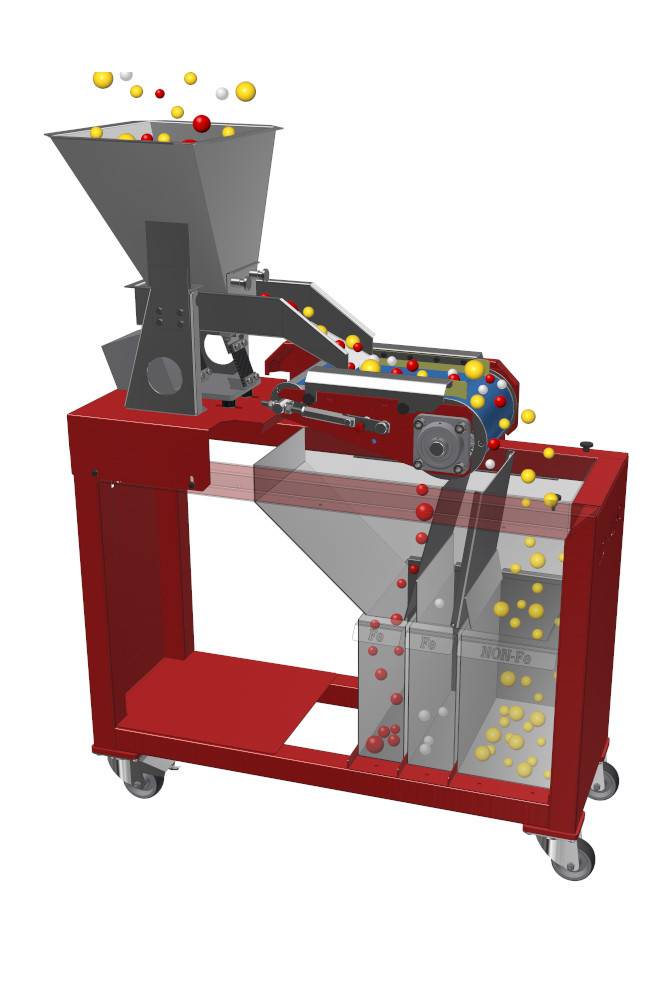

Wie funktioniert der Laborabscheider?
Nach der Auflockerung des Materials mittels der Vibrationsförderrinne fällt das Material auf das Förderband, wobei ferromagnetische Verunreinigungen mit dem Magnetfeld der Kopfrolle festgehalten und bis hinter deren Achse in den für ferromagnetische Verunreinigungen bestimmten Behälter transportiert werden. Das reine Material (d. h., unmagnetische Partikel) fällt durch die Gravitationswirkung in den für das Reinprodukt bestimmten Behälter, der unter der Antriebsrolle platziert ist. Dank dem speziellen Verteiler (der winklig und auch axial einstellbar ist) des magnetischen und magnetischen Materials kann man dann aus dem gereinigten Material noch eine dritte Fraktion abtrennen, die sich zwischen dem gereinigten unmagnetischen Material und den ferromagnetischen Partikel befindet (es geht also um das schwach magnetische oder teilweise mit Eisenpartikeln kontaminierte Material). Der Abscheidungsprozess kann je nach Bedarf wiederholt werden, weil sowohl das reine Material als auch das teilweise kontaminierte Material und auch die aufgefangenen ferromagnetischen Partikel sich in getrennten Behältern unter dem Förderband befinden (der LSV, als Hochintensitätsrollenscheider, kann sogar mit Eisenoxiden kontaminierte Stücke von Plast, Gummi, Gestein oder Holz separieren. Deshalb ist seine Rolle bei Labortesten und Auswertung der verarbeiteten Materialien unersetzlich).
Ein untrennbarer Bestandteil dieses speziellen Magnetabscheiders ist auch die integrierte Vibrationsförderrinne (mit einem Trichter) - und ihre Abmessungen genau der Breite des Transportbandes entsprechen. Mittels eines Schwingungsreglers kann dann eine optimale Dosierung des Materials auf das Transportband voreingestellt werden. Der Hochgradientmagnetscheider ist mit einer Vorrichtung zur einfachen Einstellung der optimalen Förderbandspannung ausgerüstet. Der Motor der Antriebsrolle ist mit einem Geschwindigkeitsregler versehen, sodass man entsprechend dem Bedarf die Geschwindigkeit des Förderbandes regulieren kann.
Der Labormagnetabscheider ist für die anspruchsvollsten Kunden bestimmt, die die Abscheidung sogar von allerfeinsten ferromagnetischen Verunreinigungen beanspruchen. Im Falle der Verwendung von extrem dünnen Transportbändern aus Kevlar oder Glas-Teflon sollten die maximalen Partikelgrößen, die in Kontakt mit diesem Separator geraten, nicht 5 mm überschreiten. Größere Partikeln könnten nämlich dünne Förderbänder sehr schnell beschädigen (bei größeren Fraktionen von magnetischen Störstoffen, bzw. Materialien kann man stärkere Transportbänder benutzen; dennoch diese leider die magnetische Wirksamkeit dieses speziellen Abscheiders vermindern).
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Vorteile des Magnetabscheiders
Dank der der Qualität der Materialien, die bei der Erzeugung der magnetischen Kopfrolle verwendet werden (extra starke NdFeB-Magneten in Kombination mit speziellen Stahl-Unterlegscheiben + sehr dünne und zugleich hoch widerstandsfähige Kevlar-, bzw. Glas-Teflon-Förderbänder) kann dieser Hochgradient-Magnetabscheider eine magnetische Flussdichte bis 11 000 Gauss erreichen. Dies ist ein Wert, der bisher nur von den elektromagnetischen Separatoren erzielt wurde. Auf der anderen Seite muss man erwägen, dass bei praktischer Ausnützung des Hochintensitätsrollenscheiders nicht der Wert der erreichten magnetischen Flussdichte, sondern vor allem die Dichte von magnetischen Polen wichtig ist, weil der VMSV oft zum Auffangen von kleinen ferromagnetischen Partikeln angewendet wird. Sollten die Entfernungen zwischen den magnetischen Polen zu groß sein (zwecks der Erreichung der maximalen magnetischen Flussdichte), wäre das auf diese Art und Weise generierte sehr starke Magnetfeld für Auffangen von kleinen ferromagnetischen Partikeln unbenutzbar - da diese zwischen den magnetischen Polen durchschlüpfen würden. Deshalb in Kombination mit sehr dichter Polung bewegt sich also der Optimalwert der magnetischen Flussdichte auf der Rollenoberfläche um 11 000 Gauss um das maximale Auffangen von auch sehr kleinen ferromagnetischen Partikeln zu erreichen.
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
LSV
- Automatische Bandspannung
- Große Auswahl an Förderbändern
- Mobile Version (auf Rädern)
- Es können bis zu drei Arten von Materialien getrennt werden: nicht magnetische, schwach magnetische und magnetische
- Anwendung: z. B. im Bereich der Materialprüfung
Der mit extra starker Magnetrolle ausgestattete Laborabscheider LSV ist eine verkleinerte (aber vollfunktionale) Version des mehrstufigen Magnetabscheiders VMSV.
| Produkt | Datenblatt |
|---|---|
| LSV | PDF anzeigen |
Einige unserer Produkte aus dieser Modellreihe sind sofort lieferbar. Unser Angebot von Magnetabscheidern auf Lager erweitern wir kontinuierlich, damit wir sie bei Bedarf umgehend liefern können. Über die aktuelle Lieferbarkeit informieren Sie sich bitte bei unserer Verkaufsabteilung.
Der LSV ist eine verkleinerte, aber voll funktionsfähige Version der Mehrstufigen Magnetwalze VMSV und dient primär zur Prüfung und Bewertung von Materialien unter Laborbedingungen — die Separationsergebnisse des LSV bilden die Grundlage für die korrekte Auslegung der industriellen VMSV-Konfiguration. Wenn Sie einen kontinuierlichen Betrieb im Produktionsmaßstab benötigen, ist die VMSV die richtige Wahl; den LSV wählen Sie hingegen für Laboranalysen, Beprobungen oder Separationen kleiner Volumina.
Der LSV erfasst ferromagnetische Partikel ab ca. 30 Mikrometern und ist in der Lage, auch schwach magnetische Materialien wie magnetischen Edelstahl oder paramagnetische Mineralien zu separieren. Entscheidend für das zuverlässige Erfassen kleiner Partikel ist nicht nur die magnetische Induktion (bis zu 11.000 G), sondern vor allem die Dichte der Magnetpole — bei geringer Polung würden kleine Partikel zwischen den weit auseinanderliegenden Polen hindurchgleiten, selbst bei maximaler Feldstärke.
Die maximale Partikelgröße, die mit dem dünnen Kevlar- oder Glas-PTFE-Förderband in Kontakt kommt, beträgt 5 mm — größere Stücke würden das Band schnell beschädigen. Für optimale Separationseffizienz empfehlen wir eine Materialschichthöhe auf dem Band von bis zu 2 mm; das Magnetfeld an der Oberfläche der Walze reicht bis zu ca. 10 mm, weshalb die Materialschicht keinesfalls 5 mm überschreiten darf.
Der LSV trennt standardmäßig drei Fraktionen: nichtmagnetisches Reinmaterial (fällt in den Behälter unterhalb der Antriebswalze), magnetische ferromagnetische Verunreinigungen (werden hinter die Achse der Magnetwalze ausgetragen) und eine schwach magnetische Mittelfraktion (paramagnetisches Material, teilweise mit Fe-Partikeln kontaminiert), abgetrennt durch einen winkel- und achsial einstellbaren Stromteiler. Die Abtrennung der dritten Fraktion ermöglicht eine detailliertere Analyse der Materialzusammensetzung — der Separationsprozess kann bei Bedarf beliebig oft wiederholt werden.
Der LSV findet überall dort Anwendung, wo feine oder schwach magnetische Verunreinigungen abgetrennt werden müssen: in der Lebensmittelindustrie (Fleischknochenmehl, Speisesalz), in der Glas- und Keramikindustrie (Quarz- und Glassande, Kaolin, Kalkstein), in der chemischen Industrie (Pigmentreinigung), bei der Aufbereitung von Mineralien (Feldspat, Bauxit, Magnesit, Titan, Seltene Erden, Zirkon) sowie im Elektroschrottrecycling zur Entfernung von schwach magnetischem Edelstahl.
Der LSV ist standardmäßig mit einem ultra-dünnen und hochbeständigen Kevlar- oder Glas-PTFE-Band ausgestattet; erhältlich sind auch Antihaft- und Lebensmittelbänder für hygienisch anspruchsvolle Anwendungen. Wir fertigen den Separator nach Maß — Bandbreite, Förderlänge und Separatorkonfiguration werden an die jeweilige Anwendung angepasst.
Wir führen kostenlos Tests Ihres Materials am Laborabscheider LSV durch und garantieren Ergebnisse innerhalb von drei Tagen; auf Basis der Tests empfehlen wir die optimale Bandgeschwindigkeit, Materialschichthöhe und Position des Fraktionstrenners. Einige LSV-Modelle sind zudem ab Lager sofort verfügbar — fragen Sie unseren Vertriebsmitarbeiter nach der aktuellen Verfügbarkeit.
