Magnetspannplatte für Flachschleifen

Die Magnetspannplatten sind effiziente Hilfe beim Schleifen von kleinen, dünnen aber auch größeren Teilen. Ihre durchdachte Konstruktion ermöglicht , beim Schleifen mit Kühlflüssigkeit oder durch Eintauchen in eine dielektrische Lösung zu kühlen.

Die wichtigsten Vorteile unserer Magnetspannplatten sind die kompakte Aufspannfläche zur Aufspannung eines breiten Werkstückspektrums, die lange Standzeit dank der schleifbaren Polplatte und die anspruchslose Wartung und Bedienung.

Kundenbetreuung

Wir kümmern uns um Ihr ganzes Projekt. Es endet nicht mit einer Bestellung bei uns. Wir bieten Ihnen volle Unterstützung für den gesamten Zeitraum der Verwendung des Separators.

1. Vorortbesichtigung

2. Lösungsvorschlag

3. Produktion nach Maß

4. Installation

5. Inbetriebnahme

6. Autorisierter Service

Flachschleifen

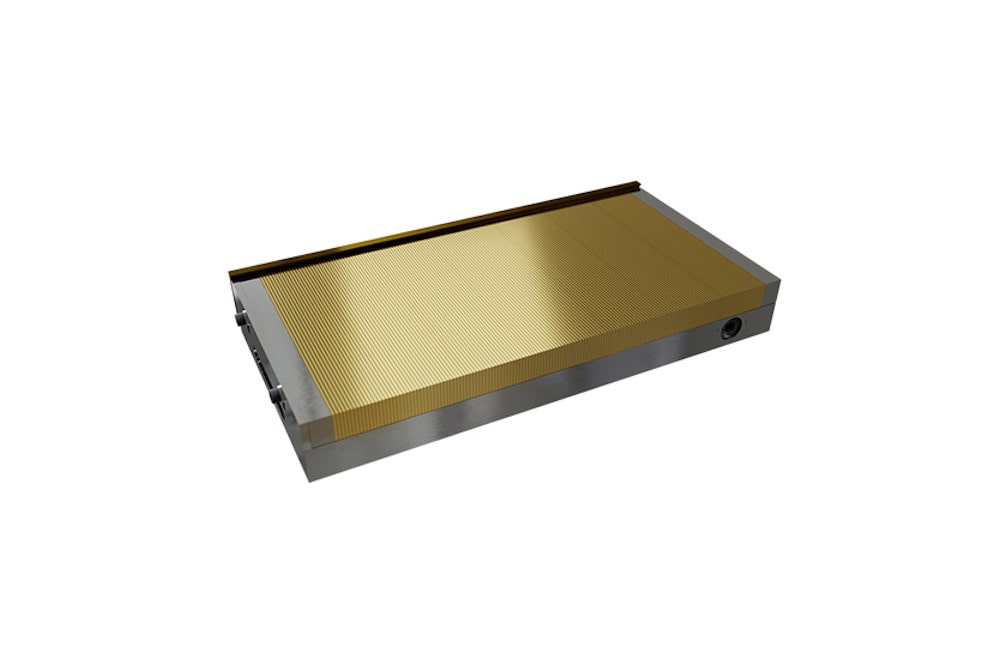

Neomicro

Die Permanent-Magnetspannplatte Neomicro ist ideal für präzises Schleifen von kleinen, flachen, sowie großen Teilen oder für elektroerosive Bearbeitung. Das Magnet verfügt über eine niedrige, wasserdichte Konstruktion, kann mit Kühllösung gekühlt und in eine dielektrische Flüssigkeit getaucht werden.

Die obere Polplatte besteht aus Messing- und Stahllamellen und gewährleistet hohe Stabilität, Genauigkeit und Wirksamkeit der Spannung aufgrund der maximalen Konzentration der Magnetkraft in die Werkstückfläche.

Die lange Nutzungsdauer wird durch die Abnutzbarkeit der Polplatte von bis zu 7 mm garantiert .

Vorteile

  • Feste und wasserdichte Konstruktion
  • Hohe Stabilität und Genauigkeit der Aufspannplatte bei Flächenschleifen
  • Geeignet für Aufspannung von dünnsten Teile
  • Lange Nutzungsdauer dank der festen Polplatte, die Sie mehrmals nachschleifen können
  • Einfache Bedienung und Wartung
  • Widerstandsfähiger Umschaltmechanismus
Katalog-NummerW (mm)L (mm)H (mm)Gewicht (kg)
NEOC100175 100 175 49 7
NEOC100250 100 250 49 10
NEOC130255 130 255 49 13
NEOC150250 150 250 51 15
NEOC150300 150 300 51 18
NEOC150350 150 350 51 22
NEOC150400 150 400 51 25
NEOC150450 150 450 51 28
NEOC200400 200 400 51 34
NEOC200450 200 450 51 37
NEOC200500 200 500 51 41
NEOC200600 200 600 51 49
NEOC250500 250 500 56 56
NEOC300600 300 600 56 81

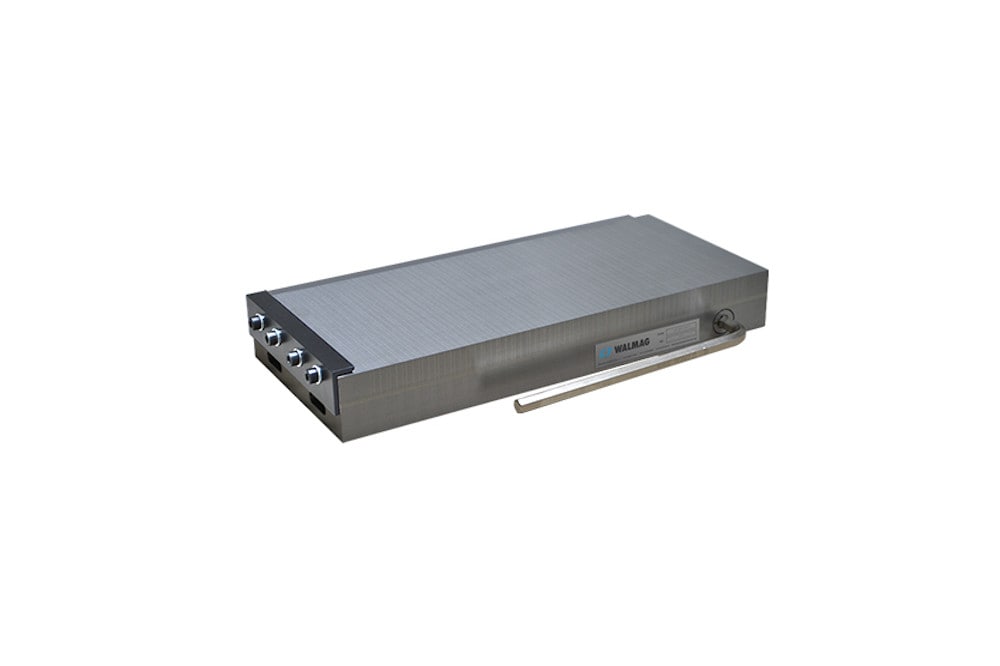

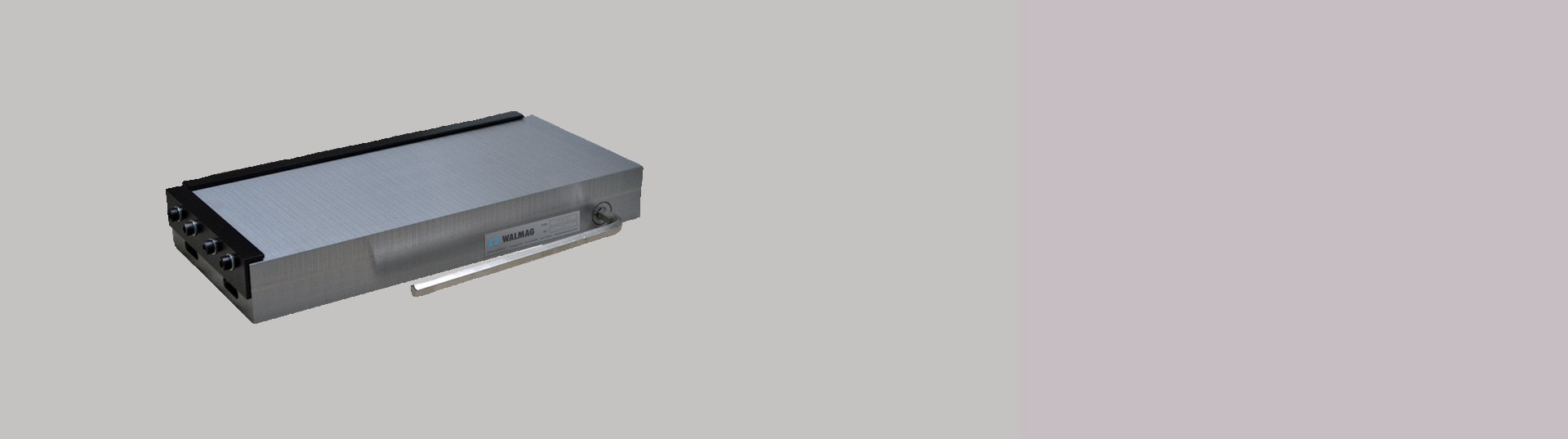

Neodymax

Neodymax zählt zu den stärksten Permanent-Magnetspannplatten in unserem Sortiment. Die große Spannkraft von bis zu 120 N/m2 hilft, die Teile bei der Bearbeitung effizient zu spannen.

Sie wird durch das doppelte Neodym-Magnetsystem bewirkt, das bei dem weiterhin niedrigen Gewicht der Spannplate eine hohe Haltekraft entwickeln kann.

Die Polplatte ist aus sehr widerstandsfähigem Material gefertigt und mit einer kombinierten Querpolteilung mit einem Abstand von 5/1/5/1/2/1 mm (Stahl/Nirosta) versehen. Neodymax ist somit zum Spannen von Werkstücken beim präzisen Flächenschleifen geeignet, wobei es kein Problem ist, kleine dünne Teile sowie wesentlich größere Komponenten zu spannen. Die Spannplatte kann zugleich auch für leichte Fräsprozesse eingesetzt werden.

Wasserdichte Konstruktion ermöglicht das Tauchen in eine dielektrische Flüssigkeit bei der EDM-Bearbeitung.

Vorteile

  • Hohe Spannkraft des doppelten Neodym-Systems
  • Vielseitigkeit – für Schleifen sowie leichtes Fräsen geeignet/li>
  • Hohe Widerstandsfähigkeit und Nutzungsdauer der Polplatte in der Stahl/Nirosta-Ausführung/li>
  • Abnutzbarkeit der Polplatte bis 6 mm/li>
  • Widerstandsfähige und dauerhafte Stahlbasis/li>
  • Steife und stabile Konstruktion der Spannplatte für präzise Bearbeitung/li>
  • Einfache Bedienung für hohe Effizienz in Produktion/li>
Katalog-NummerW (mm)L (mm)H (mm)Gewicht (kg)
NEOD150300 150 300 54 20
NEOD150450 150 450 54 30
NEOD200450 200 450 54 40
NEOD250380 250 380 56 40
NEOD300600 300 600 56 78

Rundschleifen

Die runden Magnetspannplatten mit Permanent-Neodym-Magneten sind vor allem als Zubehör für Rundschleifmaschinen geeignet, sie können jedoch auch zur Aufspannung in anderen Maschinen eingesetzt werden. Die Spannplatten mit radialen Polen auf der Polplatte sind zum Drehen und Schleifen von meistens runden Werkstücken vorgesehen. Der Vorteil ist die Möglichkeit, die Stirn und den Innen- und Außendurchmesser in einem Arbeitsgang bearbeiten zu können. Die Magnetspannplatten mit paralleler Polung können Sie für das Fertigschleifen verwenden.

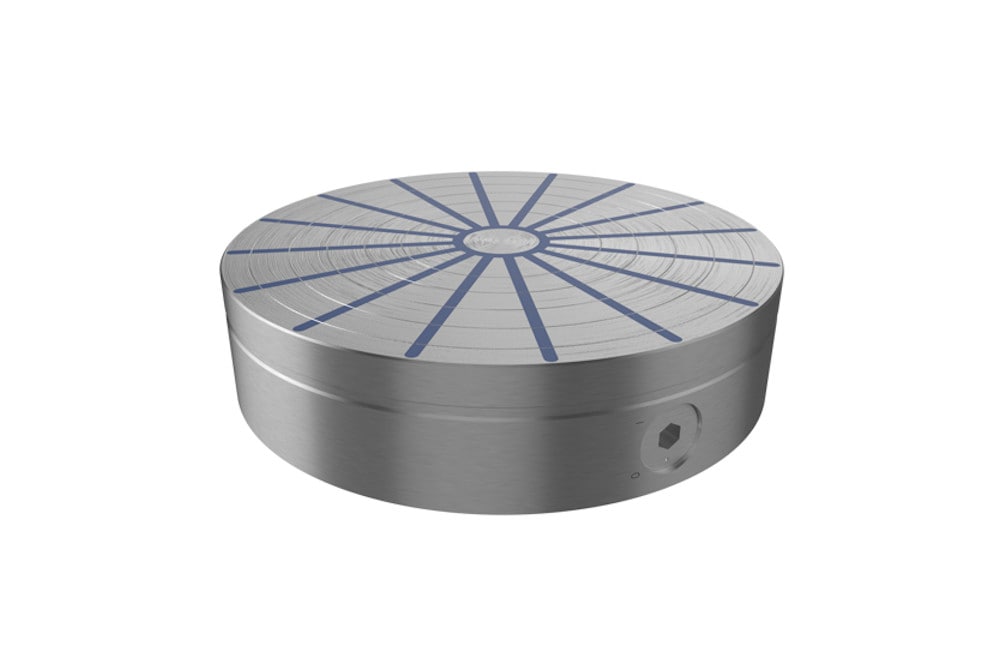

Neostar

Das Permanent-Magnetspannfutter Neostar ist besonders zum Spannen von Werkstücken beim Drehen und Rundschleifen vorgesehen. Die Polplatte mit radialen Polen ermöglicht Ihnen eine einfache und effiziente Bearbeitung von Stirn, und Innen- und Außendurchmesser in einer Arbeitsfolge – ohne das Werkstück lösen und erneut spannen zu müssen.

Die maximale Spannkraft beträgt bis zu 140 N/cm2 – je nach der Größe des Spannfutters und Dimensionen Maßen der zu bearbeitenden Komponenten. Die feste Stahlbasis ist von der unteren Seite mit 2–4 Gewinden zur Befestigung am passenden Flansch vorgesehen.

Vorteile

  • Kompakte Polplatte aus einem einzigen Stahlstück mit radialen Polen
  • Zum Drehen und Rundschleifen geeignet
  • Extrem leistungsstarkes doppeltes Neodym-Magnetsystem
  • Langlebige Stahlbasis
Katalog-NummerD (mm)H (mm)D1 (mm)E (mm)F (mm)Gewicht (kg)Polezahl
NEOS130 130 57 15 - 100 5 10
NEOS150 150 57 15 80 120 7,3 10
NEOS200 200 57 20 110 180 13 12
NEOS250 250 70 30 140 220 25 16
NEOS300 300 73 38 180 260 37 16
NEOS350 350 73 40 220 300 49 20
NEOS400 400 74 40 260 340 68 20
NEOS500 500 78 50 300 400 109 24
NEOS600 600 78 90 350 450 172 30
NEOS700 700 78 90 350 450 234 30
NEOS800 800 110 100 400 700 420 30

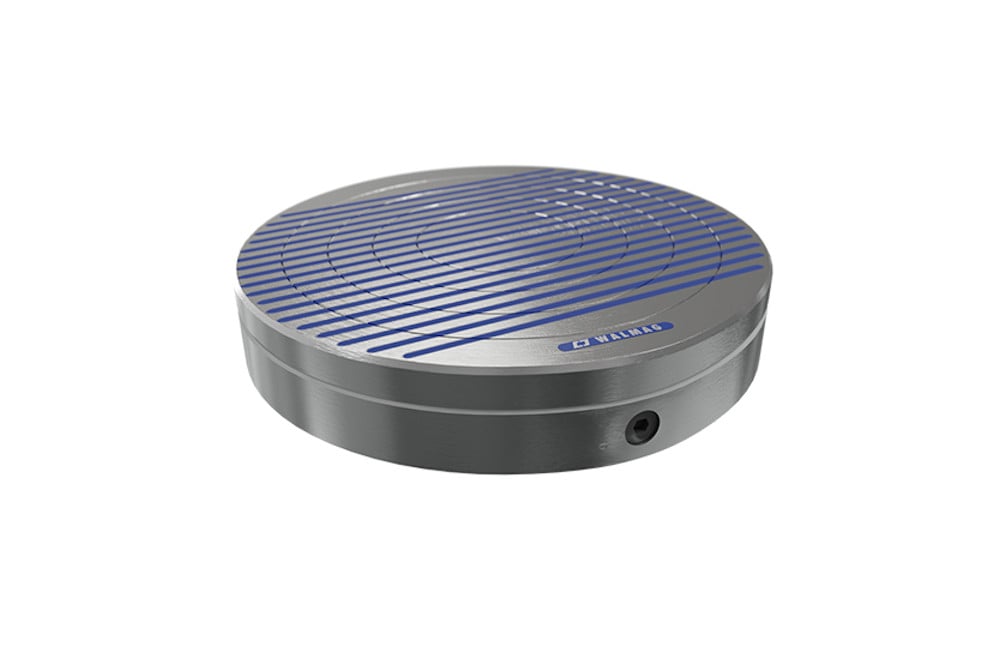

Maxgrip

Maxgrip ist das geeignete Gerät zur Aufspannung von Werkstücken mit diversen Formen beim Schleifen und ebenso eine gute Hilfe beim Drehen. Die Möglichkeit einer stufenlosen Regelung der Spannkraft erleichtert sehr das Zentrieren.

Das niedrige und sehr stabile Magnetfeld ermöglicht feste und stabile Aufspannung auch von relativ kleinen und dünnen Werkstücken. Die obere Polplatte der Spannplatte ist eine kompakte, massive Einheit und somit droht kein Eindringen der Kühlflüssigkeit in den Magnetkörper. Dank der hohen Abnutzbarkeit der Polplatte wird ihre sehr lange Standzeit garantiert.

Vorteile

  • Fester Stahlkörper der Spannplatte
  • Polplatte mit paralleler Polanordnung
  • Stufenlose Einstellung der Spannkraft
  • Wasserdichte Konstruktion
  • Doppeltes Magnetsystem
Katalog-NummerD (mm)H (mm)G (mm)D1 (mm)Gewicht (kg)
MAXGRIP200 200 57 5 60 15
MAXGRIP250 250 57 5 80 22
MAXGRIP300 300 57 6 150 32
MAXGRIP350 350 57 6 170 43

MAXGRIP400

400 57 8 200 56

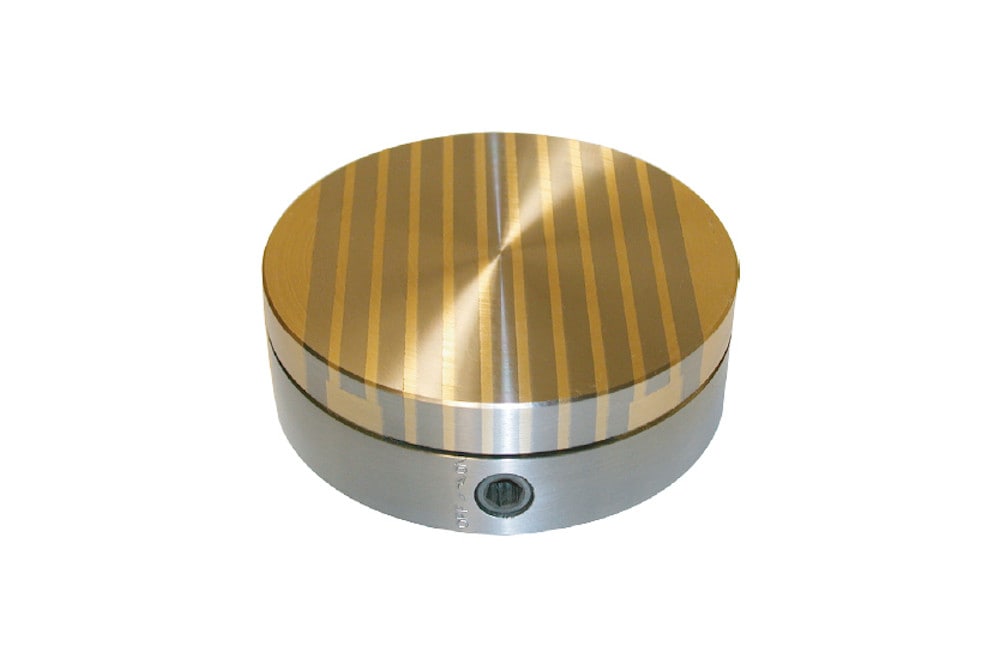

Neogrip

Das runde Permanent-Magnetspannfutter Neogrip ist insbesondere zum Spannen von sehr dünnen und kleinen Bestandteilen, wie kleinen flachen Werkstücken, Profilen etc., speziell konstruiert. Es kann jedoch auch größere Werkstücke spannen und daher ist es eine universale Hilfsvorrichtung für jede Industrieproduktion.

Das doppelte Neodym-Magnetsystem gewährleistet beim Spannen eine markante Haltekraft, die für die Stabilität des Werkstücks bei der Bearbeitung sorgt. So erzielen Sie wirklich präzise Egebnisse beim Schliefen.

Vorteile

  • Präzises und schnelles Spannen von dünnen und kleinen Werkstücken
  • Kompakte Bauhöhe und niedriges Magnetfeld
  • Doppeltes Neodym-Magnetsystem
  • Stahlbasis mit möglicher Befestigung des Magneten an einen Flansch oder direkt in das Drehfutter
  • Die wasserdichte Konstruktion ermöglich Trocken- sowie Nassschliff Operationen
  • Silbergelötete Polplatte
Katalog-NummerD (mm)H (mm)E (mm)Gewicht (kg)
NEOG100 100 51 86 3
NEOG130 130 51 120 5
NEOG150 150 51 137 7
NEOG200 200 51 182 12
