Automatische Sortieranlage für PET-Flaschen, Aluminium- und Eisendosen
Die automatische Sortieranlage besteht aus mehr als 500 Meter Förderband (= verschiedene Bandförderer – gerade, abgewinkelte) und ist für eine Kapazität von 5.000 kg/St ausgelegt. Die Anlage wurde für die Trennung von Abfällen aus dem „Gelben Sack“ / der „Gelben Tonne“ (d. h. PET-Flaschen, Aluminium- und Eisendosen) gebaut.
Die Sortieranlage wird durch ein Kamerasystem mit 25 Kameras überwacht. Alle Komponenten der Anlage werden durch ein Steuersystem mit SPS-Ausgängen direkt an der Linie und mit Anschluss an die zentrale Bedienstelle (Kontrollraum) gesteuert. Die Sortieranlage ist mit einer klimatisierten Station für die finale manuelle Sortierung (für 2–12 Mitarbeiter) ausgestattet.
Am Anfang der Linie werden die Materialballen ausgepackt und das Material läuft anschließend durch ein Trommelsieb.
Für die Trennung von ferromagnetischen Dosen wird ein sehr starker Überbandmagnet mit automatischer Reinigung DND-AC BEAST eingesetzt, die Fe-Dosen werden so von anderem Material zuverlässig trennt.
Anschließend wird das Material mit Hilfe von einem Vibrationsförderer verteilt und dann werden die Aluminiumdosen von den PET-Flaschen getrennt. Zu diesem Zweck wird der Wirbelstromabscheider ECS-C (Separator von Nichteisenmetallen) mit einer Bandbreite von 1500 mm eingesetzt. Wir haben uns für einen Magnetabscheider dieser Breite entschieden, um die geforderte stündliche Kapazität einhalten zu können.
Schließlich werden die PET-Flaschen mit Hilfe von NIR-Spektralphotometern nach Farben sortiert und zu Ballen gepresst.
- Kapazität der Sortieranlage: 5 t/St
- Garantierte Abscheideleistung: 95 %
Resultat
Die Abfälle werden in folgende Gruppen eingeteilt:
- 3D-PET-Flaschen
- Aluminiumdosen
- Eisendosen

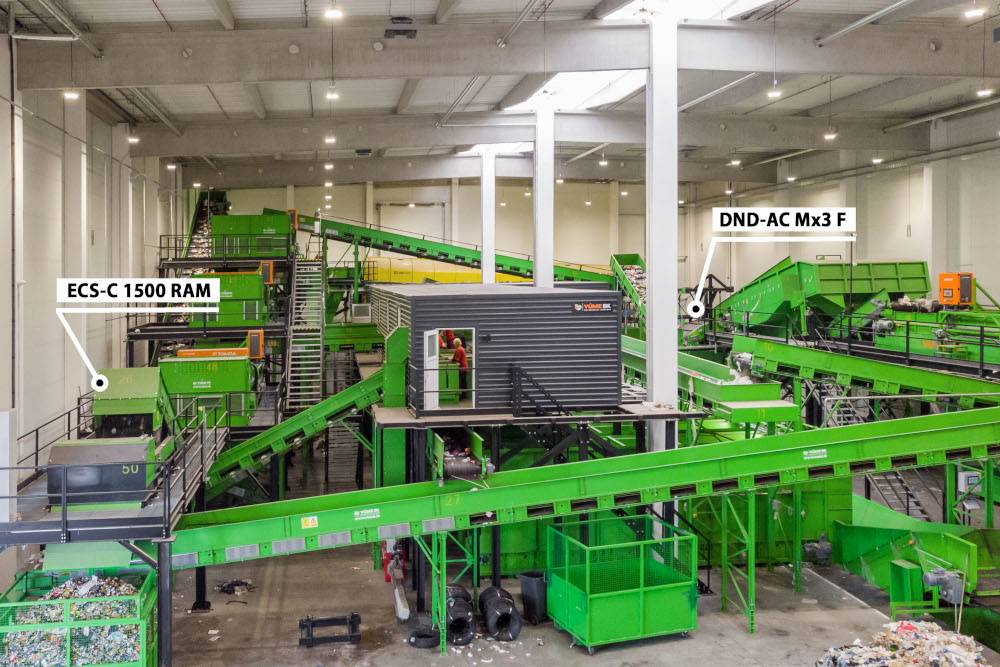

Die Sortieranlage besteht aus den folgenden Geräten:
- Fördersysteme – 33 verschiedene Bandförderer (gerade, abgewinkelte) – Gesamtlänge mehr als 500 m
- Auspackmaschine
- Überbandmagnet mit automatischer Reinigung DND-AC Mx3 F BEAST
- Vibrationsförderer
- Wirbelstromabscheider ECS (NE-Metallabscheider) mit zentrisch gelagertem Magnetrotor ECS–C 1500 RAM – Bandbreite 1500 mm
- NIR-Spektralphotometer
- Trommelsieb
- Automatische Ballenpresse
- Aufbewahrungsbehälter
- Press-Containers
- Klimatisierte Station für die finale manuelle Sortierung (für 2–12 Mitarbeiter)
- Stahlkonstruktion
- Komplexes Steuerungssystem mit SPS-Ausgängen direkt an der Linie und mit Verbindung zur Leitstelle
- Überwachungssystem mit 25 Kameras
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Diese Anlage ist für die Sortierung von Abfall aus gelben Tonnen konzipiert — Material, bei dem PET-Flaschen, Aluminium- und Stahlbehälter die Hauptbestandteile bilden. Eine Anlage für Siedlungsabfälle wählen wir dort, wo das Eingangsgemisch auch Organik, Papier und Leichtfraktion umfasst; Anlagen, die ausschließlich auf Kunststoffabfälle ausgerichtet sind, empfehlen wir dann, wenn Dosen im Material nicht vorhanden oder durch frühere Prozessschritte bereits aussortiert wurden.
Die Anlage ist für eine Kapazität von 5 Tonnen Material pro Stunde ausgelegt. Der garantierte Trennwirkungsgrad beträgt 95 %.
Die Trennung erfolgt in drei aufeinanderfolgenden Schritten: Ferromagnetische Stahlbehälter werden durch die selbstreinigende Magnetplatte DND-AC Mx3 F BEAST über dem Förderband entfernt. Aluminiumbehälter werden anschließend von PET-Flaschen durch den Nichteisenmetall-Magnetseparator ECS–C 1500 RAM mit zentrisch gelagertem Rotor für eine Bandbreite von 1.500 mm getrennt; abschließend werden PET-Flaschen nach Farbe mittels NIR-Spektrophotometer sortiert.
Der NIR-Spektrophotometer erkennt die Materialzusammensetzung und Farbe jeder PET-Flasche und sortiert sie in die entsprechenden Fraktionen; das Ausgangsmaterial wird anschließend durch eine automatische Ballenpresse zu Ballen gepresst. Der Anlagenausgang besteht aus drei reinen Rohstoffen – 3D-PET-Flaschen, Aluminiumbehältern und Stahlbehältern – die für den direkten Verkauf als Sekundärrohstoffe bereit sind.
Der klimatisierte manuelle Nachsortiertisch ist für 2 bis 12 Mitarbeiter ausgelegt und gewährleistet die abschließende Kontrolle und Nachreinigung der Ausgangsfraktionen. Er dient als Auffangstufe für Material, das nicht automatisch eingestuft werden konnte, und trägt so zur maximalen Reinheit der Ausgangsstoffe bei.
Die Anlage wird durch ein Kamerasystem mit 25 Kameras überwacht und alle Komponenten werden durch ein Steuerungssystem mit SPS-Ausgängen direkt an der Anlage gesteuert, das mit einem zentralen Leitstand verbunden ist. Dieses System ermöglicht die Fernüberwachung des Betriebs sowie eine schnelle Diagnose etwaiger Probleme.
Jede Sortieranlage wird nach Maß entsprechend der spezifischen Materialart, ihrer Fraktion und der geforderten Kapazität geplant und gefertigt. Wir realisieren auch Anlagen zur Sortierung von Siedlungsabfällen, Kunststoffabfällen, Altglas und anderen Materialien — die Gerätekonfiguration wird stets an den konkreten Einsatzzweck angepasst.
Der Lieferumfang umfasst den gesamten Prozess vom Aufmaß, Planung und maßgeschneiderter Fertigung über Montage, Inbetriebnahme und Einweisung des Bedienpersonals bis hin zum autorisierten Service für die gesamte Lebensdauer der Anlage. Auf Magnetkomponenten gewähren wir eine Garantie von bis zu 10 Jahren; vor der Bestellung bieten wir eine kostenlose Prüfung Ihres Materials mit garantierter Durchführung innerhalb von drei Tagen an.
