Schurrenmagnet MS-MC
Plattenmagnet MS-MX ist ein idealer Magnetabscheider für schräge Rohrleitungssysteme, denn da der Einsatz von anderen magnetischen Magnetabscheidern schwierig oder sogar unmöglich wäre. Um optimale Separationsergebnisse und Fließfähigkeit des Produktes zu beachten, darf der Winkel der Rinne von der Vertikale nicht mehr als 40° betragen.
Magnete für Rutschen sind in mehreren Ausführungen mit unterschiedlichen Magnetkräften erhältlich (Ferritmagnete, schwächere Neodym N35 Magnete, stärkere Neodym N52 Magnete) und als schwere und leichte Variante, um die beste Anpassung an die individuellen Kundenanforderungen zu gewährleisten.

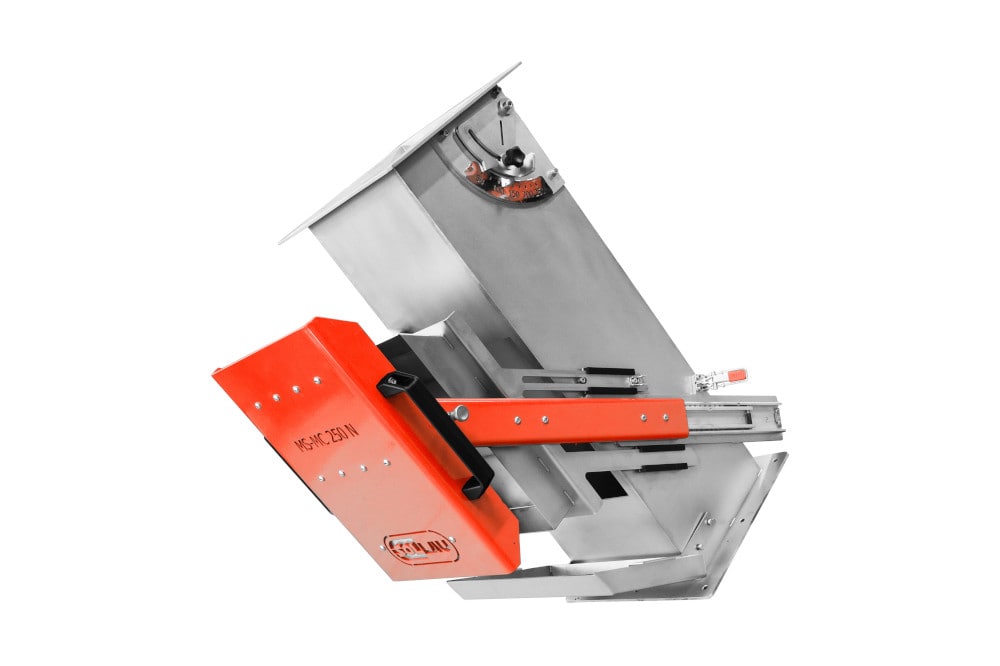

Aufbau des Schurrenmagnets
Platten-Magnete der Marke SOLLAU verfügen über einen Schutzblech (manchmal auch als Deckplatte oder Extraktorplatte bezeichnet), von welchem die aufgefangenen ferromagnetischen Verunreinigungen sehr leicht zu entfernen sind. Die magnetische Tür wird manuell geöffnet, die Magnetplatte von der Deckplatte weggeschoben und die auf der Deckplatte aufgefangenen Eisenverunreinigungen fallen spontan ab. Dieser spezielle Magnetabscheider ist auf der Innenseite der Deckplatte (die im direkten Kontakt mit dem zu reinigenden Material steht) mit einer speziellen Vorsprung versehen, die für maximale Effizienz der Abscheidung sorgt und gleichzeitig verhindert, dass das strömende Material die aufgefangenen ferromagnetischen Verunreinigungen mitreißt (und auf diese Weise das schon gereinigte Material wieder verunreinigt).
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
An welche Rohrleitung wird der Abscheider angeschlossen?
Der Platten-Magnetabscheider MS-MC ist erhältlich entweder in Ausführung mit Gehäuse (d. h. mit einem Teil der Rohrleitung und Flanschen zur Anbringung an die bestehenden kundenseitigen Rohrleitungen) oder in Ausführung ohne Gehäuse (dem Kunden wird lediglich der Schurrenmagnet geliefert, der vom Kunden selbst in sein Rohrleitungssystem eingebaut wird).
SOLLAU – unsere Produkte werden von echten Profis geschweißt!
SOLLAU-Zertifizierungen:
Berechtigung zum Schweißen von Druckgeräten gemäß PED 2014 / 68 / EU
Schweißerzertifikat gemäß EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 bis 5, EN 13445 – 1 bis 5
MS-MC N
- Magnetische Flussdichte: 7 500 Gauß
- Trennung ferromagnetischer Partikel in Größen ab 1,5 mm
Die Neodym-Varianten sind sehr stark und dienen zum Abscheiden von feinen ferromagnetischen Verunreinigungen (z.B. Metallspäne, Leitungsabrieb, Edelstahlpartikel usw.) auch aus höheren Materialschichten (Neodym-Ausführung kann auch Partikel ab 60 Mikrometer abscheiden sowie - selbstverständlich - auch größere ferromagnetische Verunreinigungen).
| Produkt | Eingangs-/ Ausgangsgröße (mm) | Datenblatt |
|---|---|---|
| MS-MC 250 N | 250 x 250 | PDF anzeigen |
| MS-MC 300 N | 300 x 350 | PDF anzeigen |
| MS-MC 350 N | 350 x 350 | PDF anzeigen |
| MS-MC 400 N | 400 x 350 | PDF anzeigen |
| MS-MC 450 N | 450 x 350 | PDF anzeigen |
| MS-MC 500 N | 500 x 350 | PDF anzeigen |
| MS-MC 600 N | 600 x 350 | PDF anzeigen |
Den MS-MC empfehlen wir für geneigte Rohrleitungssysteme und Schurren, wo die Installation eines anderen Abscheidertyps schwierig oder unmöglich wäre. Für eine zuverlässige Abscheidung darf der Winkel der Rohrleitung zur Vertikalen 40° nicht überschreiten; bei einer größeren Neigung kann die Abscheideeffizienz sinken. Der Abscheider ist mit festem Gehäuse (mit Flanschen für den Anschluss an bestehende Rohrleitungen) oder ohne Gehäuse erhältlich — nur als Schurrenmagnet für die direkte Integration in das eigene System.
Die Reinigung erfolgt manuell in zwei Schritten: Die Magnettüren werden gelöst, von der Extraktionsplatte entfernt und die abgeschiedenen Verunreinigungen fallen von selbst ab. Eine spezielle Lippe auf der Innenseite der Magnettüren verhindert, dass abgeschiedene Verunreinigungen in das reine Produkt zurückgelangen — sie hält das abgeschiedene Material an der Abscheideposition und verhindert, dass es vom fließenden Material mitgerissen wird.
Der MS-MC wird in der Lebensmittelindustrie, Futtermittelproduktion, Pharmaindustrie, Holzverarbeitung, Chemie- und Keramikindustrie eingesetzt. Er eignet sich für Schüttgüter auf geneigten Schurren — zum Beispiel Hülsenfrüchte, Ölsaaten, granulierte Rohstoffe oder Pulver — wo ferromagnetische Verunreinigungen vor der Weiterverarbeitung oder Abfüllung abgeschieden werden müssen.
Ja. SOLLAU verfügt über eine Zulassung für das Schweißen von Druckgeräten gemäß Richtlinie PED 2014/68/EU sowie Zertifikate nach EN-ISO 3834-2, EN 1090-2, EN 13480-1 bis 5 und EN 13445-1 bis 5. Wir fertigen Abscheider durch zertifizierte Schweißer, sodass der MS-MC auch die Anforderungen regulierter Branchen wie Lebensmittelindustrie oder Pharmazie erfüllt.
Jedes Projekt beginnen wir mit einem persönlichen Betriebsbesuch, Aufmaß und Entwurf einer maßgeschneiderten Abscheiderkonfiguration. Der Lieferumfang umfasst Installation, Inbetriebnahme und Einweisung des Bedienpersonals; wir gewährleisten autorisierten Service während der gesamten Nutzungsdauer. Tests Ihres Materials führen wir kostenlos mit Ergebnissen innerhalb von 3 Werktagen durch.
In welchen Branchen wird der Schurrenmagnet eingesetzt?
Der Platten-Magnetabscheider findet Einsatz vor allem in Lebensmittel-, Futtermittel-, Pharma-, Chemie- und Keramikindustrie.
