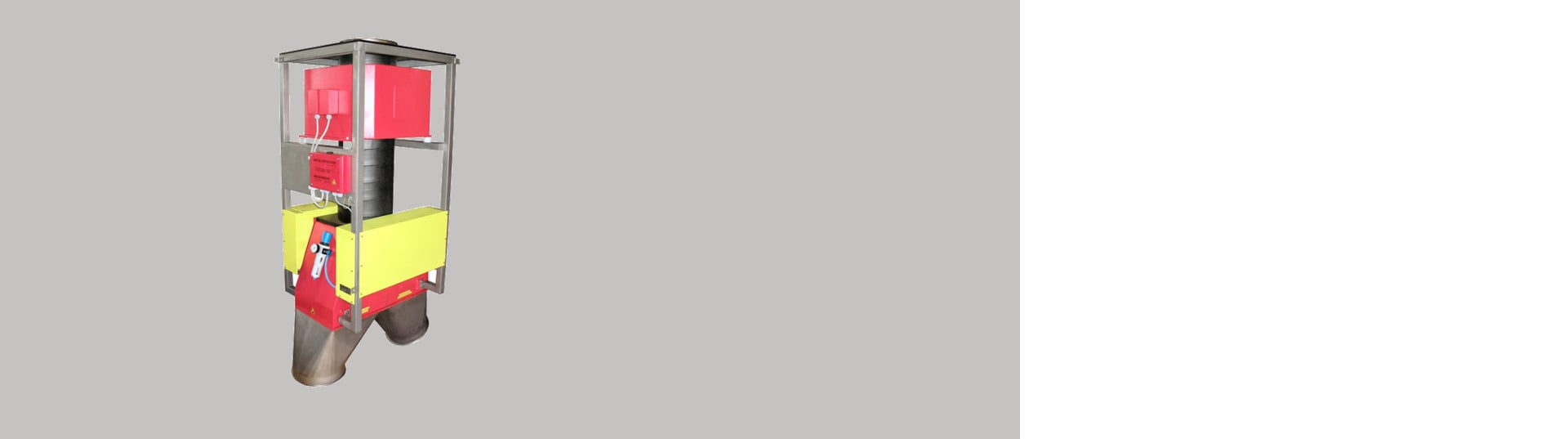

Freifall-Metalldetektor QUICKTRON 03 E
Der Freifalldetektor QUICKTRON 03 E dient zur Detektion von Metallpartikeln in Schüttgütern, die durch Rohrleitung mittels Schwerkraft befördert werden. Oft wird er zur Metalldetektion in Folienflocken eingesetzt.
Bei der Beförderung von Folienflocken mittels Schwerkraft kann es oft zur Verstopfung der Rohrleitung kommen. Dieser automatische Detektor ist mit einer doppelten Ausscheideklappe bestückt. Somit wird die Rohrverstopfung vorgebeugt und die Verluste an Gutmaterial werden minimiert, ohne dass der Materialfluss unterbrochen werden muss.
Der Detektor wird mit hochwertigen Komponenten ausgestattet, so wird die maximale Lebensdauer erreicht.
Die Bedienung der Steuereinheit ist sehr einfach, die Einheit ist stabil und widerstandsfähig.
Hauptvorteile eines Freifall-Metalldetektors
- Metalldetektor zur Erkennung von Folien-Flocken.
- Automatische Metalldetektion und -separierung ohne Produktionsunterbrechung.
- Erkennt und separiert automatisch alle freien und auch im Material verborgenen Metalle.
- Auswertungselektronik mit übersichtlich angeordneten Tasten zur einfachen Inbetriebnahme und Bedienung.
- Die Doppelklappe und große verfügbare Rohrleitungsdurchmesser sorgen auch bei sehr leichten Flocken für einen kontinuierlichen Materialfluss.
Das Funktionsprinzip des Detektors:
Der Detektor der Quicktron-Reihe wird in Rohrleitungen installiert, in denen Schüttgüter durch Freifall befördert werden. Das zu kontrollierende Material fließt durch die Detektionsspule. Falls das Material metallkontaminiert ist, detektiert die Spule diese metallischen Verunreinigungen und gibt das Signal zur Öffnung der doppelten Ausscheideklappe. Diese duale Ausscheideklappe dient zur Vorbeugung der Verstopfung des Detektor-Körpers durch das Material.
Die Detektion und die Separierung der metallischen Verunreinigungen laufen vollautomatisch ab.
Dank der eingesetzten Hochgeschwindigkeitsklappe ist ihr Ausschleusung sehr schnell und präzise, was die Minimalisierung der Verluste an Gutmaterial zur Folge hat.Die Zeit für die Separierung des Materials ist einstellbar.
Freifalldetektor QUICKTRON 03 E ist:
- verlässlich – im Betrieb und bei der Metalldetektion
- widerstandsfähig – in der Technologie und Leistung
- einfach - Installation und Manipulation
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Optionszubehör
Die Detektoren QUICKTRON 03 E können wir mit folgender ergänzender Ausstattung liefern:
- Warnsysteme – Warnleuchte, Signalhorn usw
- Luftkompressor
- Druckluftbehälter
- Spezielle Länge der Anschlusskabel
- Monitoring – Luftdruck, Ausscheideklappe
- Zähler der Ausscheide-Zyklen
Steuereinheit AMD 03
Eine effiziente Steuereinheit ist für das Funktionieren jedes Detektors grundlegend. Unsere Steuereinheit wurde mit dem Akzent auf die hohe Verarbeitungsqualität sowie auf die Qualität der Komponenten konstruiert.
Das Resultat ist eine stabile Steuereinheit, die eine Reihe von Funktionen besitzt (im Folgenden wird nur eine Auswahl angeführt):
- Einfache Bedienung
- Monitoring des richtigen Funktionierens des Systems
- Vibrationseliminierung beim Förderband
- Einfaches Service und Diagnostik
- Kontinuierlicher Ausgleich der Einheit
- Optische Signalisierung der Detektion sowie der Fehler
Umfang der Lieferung
Die Lieferung vom Detektor QUICKTRON 03 E besteht aus:
- Detektionskopf
- Steuereinheit
- Anschlusskabel
- Bedienungsanweisung
Datenblatt
Der QUICKTRON 03 E ist ein Freifall-Metalldetektor zur Erkennung metallischer Verunreinigungen in Schüttgütern, die im freien Fall durch Rohrleitungen transportiert werden. Sein Hauptanwendungsbereich ist die Metalldetektion aus Folienflakes — leichten Materialien, bei deren Schwerkrafttransport es zu Rohrverstopfungen kommen kann. Dank der Doppelklappe verhindert der Detektor Verstopfungen und ermöglicht eine ununterbrochene Detektion auch bei diesen anspruchsvollen Materialien.
Der wesentliche Unterschied liegt in der Ausschleusklappe. Der QUICKTRON 03 R ist mit einer einfachen Ausschleusklappe ausgestattet, die für Standardschüttgüter wie Granulat, Regranulat oder Mahlgut geeignet ist. Der QUICKTRON 03 E hingegen verfügt über eine Doppel-Ausschleusklappe, die Rohrverstopfungen verhindert — dieses Design ist vor allem für leichte Folienflakes unerlässlich, bei denen ein einfaches Ausschleusen nicht ausreicht, um einen reibungslosen Materialfluss zu gewährleisten.
Das Material durchläuft die Detektionsspule im freien Fall. Sobald die Spule das Signal eines metallischen Kontaminanten erkennt, wird die Doppel-Ausschleusklappe geöffnet, die die verunreinigte Charge in den Ausschussbehälter umleitet. Die Doppelkonstruktion verhindert eine Verstopfung des Detektorkörpers — der Materialfluss durch die Rohrleitung bleibt auch während des Ausschleuszyklus aufrechterhalten. Die Ausschleusdauer ist einstellbar, um Verluste an Gutmaterial zu minimieren.
Der Detektor ist in Apertur-Durchmessern von DN 30 bis DN 200 mm erhältlich, mit Durchsatzkapazitäten von 1.000 bis 44.800 Litern pro Stunde. Die große Auswahl an Größen ermöglicht den Einsatz in verschiedenen Branchen und bei unterschiedlichen Schüttguttypen. Nicht standardisierte Durchmesser, Höhen oder Rahmenanpassungen fertigen wir nach Ihren Anforderungen.
Die Empfindlichkeit hängt vom Apertur-Durchmesser ab — je kleiner der Durchmesser, desto höher die Empfindlichkeit. Materialgeschwindigkeit, Dichte, Temperatur und Feuchte beeinflussen das Ergebnis ebenfalls; bei Folienflakes können diese Faktoren besonders spezifisch sein. Die genaue Empfindlichkeit für Ihr konkretes Material klären wir mit einem kostenlosen Test und garantieren das Ergebnis innerhalb von drei Tagen.
Das AMD 03-Steuergerät bietet einfache Bedienung, optische Anzeige von Detektion und Störungen, Unterdrückung von Förderervibrationen und kontinuierliches Einheitenbalancing. Als optionale Ausstattung sind ein Luftkompressor oder Druckluftbehälter, eine Warneinrichtung (Signalleuchte, Summer), Überwachung von Luftdruck und Klappenposition sowie ein Ausschleuszykluszähler erhältlich.
Ja — wie alle Freifalldetektoren im SOLLAU-Sortiment ist auch der QUICKTRON 03 E in einer ATEX-Ausführung für den Einsatz in explosionsgefährdeten Bereichen erhältlich. Bitte geben Sie bei der Anfrage die gewünschte ATEX-Zone und -Kategorie an. Die robuste Detektorkonstruktion ist auf maximale Lebensdauer auch unter anspruchsvollen Betriebsbedingungen ausgelegt.
Der Lieferumfang umfasst den Detektionskopf, das AMD 03-Steuergerät, Verbindungskabel und eine Bedienungsanleitung. Die kompakten Abmessungen und die geringe Bauhöhe erleichtern die Integration in eine bestehende Produktionslinie. Wir betreuen das gesamte Projekt von Anfang bis Ende — wir kommen vor Ort, vermessen, fertigen nach Maß, installieren, nehmen in Betrieb und schulen das Bedienpersonal. Autorisierter Gewährleistungs- und Kundendienst ist ebenfalls inbegriffen.
