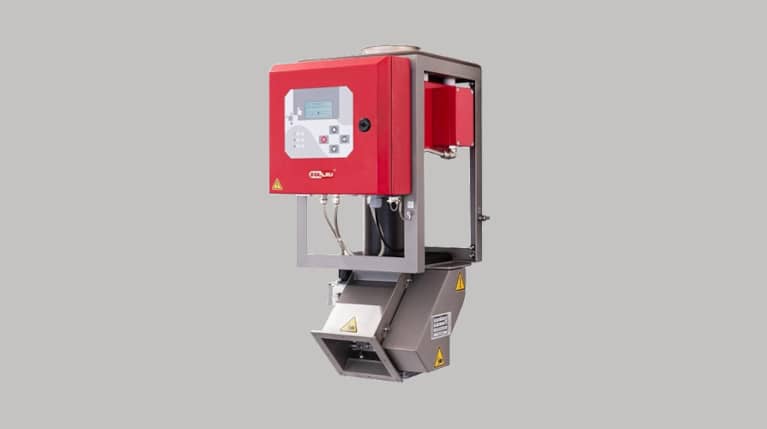

Freifall detektor QUICKTRON 05 A
Der hochempfindliche >Freifalldetektor QUICKTRON 05 A dient zur Detektion von Metallpartikeln in Schüttgütern, die mittels der Schwerkraft durch Rohrleitung befördert werden. Der Detektor ist vollautomatisch und mit einer Hochgeschwindigkeitsklappe zum Metallausscheidung ausgestattet, die es ermöglicht, die Kontaminanten bei minimalen Materialverlusten sehr präzise auszusortieren.
Der günstige Preis und die hohe Empfindlichkeit machen aus QUICKTRON 05 A den beliebtesten Freifalldetektor zur Kontrolle von schwerkraftbeförderten Schüttgütern.
Digitale Signalverarbeitung ermöglicht hervorragende Ergebnisse in der Detektion und die robuste Konstruktion des Detektors hat eine maximale Lebensdauer zur Folge.
Der Detektor QUICKTRON 05 A lässt sich dank seiner niedrigen Höhe und seinen kompakten Ausmaßen im Rohrleitungssystem einfach integrieren.
Diesen Freifalldetektor liefern wir standardmäßig für Rohrleitung vom Durchmesser 50 – 300 mm. Wir können Detektoren auch für andere Durchmesser und Querschnitte liefern (quadratisch, rechteckig).
Die offene Rahmenkonstruktion des Detektors ermöglicht einen unbeschränkten Zutritt zu all seinen Komponenten.
Dieser Detektor ist mit der leistungsstarken Steuereinheit AMD 05 ausgestattet, die eine ganze Reihe von erweiterten Funktionen besitzt wie etwa automatische Produkteinstellung, automatische Kalibrierung oder digitale Systemfiltration. Die Einheit hat ein 5-Zeilen LC-Display und wird mithilfe von 4 ergonomischer Tasten bedient. Ihre Bedienung ist einfach und intuitiv. Die Steuereinheit wird am Detektorrahmen installiert, sie kann allerdings auch außerhalb des Detektors installiert werden.
Hauptvorteile eines Freifall-Metalldetektors
- Metalldetektor zur Kontrolle von Schüttmaterialien beim Freifall. Identifiziert alle Metallpartikeln, sowohl lose, als auch die in Form von Einschlüssen im Endprodukt.
- Extrem genaue und zuverlässige Metalldetektion.
- Langlebig und robust - eine vorteilhafte Investition
- Verfügbare ATEX-zertifizierte Versionen.
- Die Kompaktheit erleichtert Integration in bestehende Produktionsabteilungen und -linien.
Das Funktionsprinzip des Detektors
Der Detektor aus der Quicktron-Reihe wird in der Rohrleitung installiert, durch die die Schüttgüter mittels Schwerkraft befördert werden. Das zu kontrollierende Material fließt durch die Detektionsspule . Falls das Material metallkontaminiert ist, erkennt die Spule diese Kontaminanten und gibt das Signal zur Öffnung der Aussortierungsklappe. Der Metallkontaminant wird samt dem Materialteil zur Kippe für das Schlechtmaterial umgeleitet. Die Klappe geht dann automatisch in die Ausgangsposition zurück. Der Gang des Detektors sowie die Aussortierung der Kontaminanten sind vollautomatisch.
Dank der Hochgeschwindigkeitsklappe zur Ausscheidung der Metallteile ist das Funktionieren sehr schnell und präzise, was den Verlust an Gutmaterial minimiert. Die Zeit für die Ausscheidung ist einstellbar
Freifall detektor QUICKTRON 05 A ist:
- Verlässlich – was seine Effizienz und die Metalldetektion angeht
- Widerstandsfähig – angesichts der Technologie und der Leistung
- Flexibel – in Größe und Einsatz
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Optionszubehör
Die Detektoren QUICKTRON 05 A können wir mit folgender ergänzender Ausstattung liefern:
- Warnsysteme – Warnleuchte, Siganlhorn u.a.
- Monitoring – Luftdruck, Aussortierungsklappe
- Luftkompressor
- Druckluftbehälter
Spezielle Ausführung
Haben Sie spezielle Wünsche in Bezug auf die Ausführung der Metalldetektoren? Zu den üblichsten Wünschen gehören:
- Edelstahl-Ausführung
- Ausführung für Überdruckapplikationen bis 0,3 bar
- Hochtemperatur-Ausführung
- Farbige Varianten nach Wunsch
- Ausführung für explosionsgefährdetes Umfeld
- Detektor mit dem Bedienungsdisplay und/oder der Steuereinheit in einem getrennten Schrank
Angewendetes Material
- Rahmen – rostfreier Edelstahl (1.4301 / SS 304)
- Detektionsspule – Aluminium, rostfreier Edelstahl als Option (1.4301 / SS 304)
- Steuereinheit – Stahl, rostfreier Edelstahl als Option (1.4301 / SS 304)
- Deckplatte – PP (polypropylen)
- Sensorrohr – PP (polypropylen), TIVA als Option
- Anschlussflansche – rostfreier Edelstahl (1.4301 / SS 304)
- Aussortierungsklappe – rostfreier Edelstahl (1.4301 / SS 304)
Abmessungen
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Hmotnost (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Wir können den Freifalldetektor auch mit einer anderen Höhe, anderem Durchmesser, Rahmen usw. liefern, damit er Ihren Wünschen entspricht.
Wir werden Sie um die Spezifikation der verlangten Modifikationen bitten und Ihnen ein Angebot direkt für Ihren Betrieb schicken.
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa vom Durchmesser (je kleiner der Durchmesser, desto empfindlicher der Detektor), der Materialgeschwindigkeit, der Produktdichte, der Temperatur, Feuchtigkeit usw.
Um den geeignetsten Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Applikation bestimmen zu können, empfehlen wir einen Test mit Ihrem Material durchzuführen. Diesen Test machen wir für Sie kostenlos. Bitte kontaktieren Sie uns, wir besprechen die Testdurchführung und die Zusendung von Ihrem Material.
Tabelle der Empfindlichkeit des Detektors QUICKTRON 05 A
| Model | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Empfindlichkeit – Stahlkugel Dm. (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
Steuereinheit AMD 05
Eine effiziente Steuereinheit ist für das Funktionieren jedes Detektors grundlegend. Unsere Steuereinheit wurde mit dem Akzent auf die hohe Verarbeitungsqualität sowie auf die Qualität der Komponenten konstruiert.
Das Resultat ist eine stabile Steuereinheit, die eine Reihe von Funktionen besitzt (im Folgenden wird nur eine Auswahl angeführt):
- Steuereinheit mit eingebauter regulierbarer Empfindlichkeit – zuverlässige Leistung und einfaches Service
- Automatische Produkteinstellung mit Unterdrückung des Störsignals sowie einer automatischen Empfindlichkeitskalibrierung
- Digitale Signalfiltration – maximale Stabilität im anspruchsvollen Umfeld
- Die enge Detektionszone garantiert eine genaue Verteilung der Metalle im Detektionsfeld und somit eine präzise Detektion
- Monitoring des richtigen Funktionierens des Systems
- Berührungsbedienung – mithilfe von 4 ergonomischen Tasten
- 5-Zeilen LC-Display mit Hintergrundbeleuchtung
- Im Gedächtnis können Einstellungen von bis zu 500 Produkten gespeichert werden
Umfang der Lieferung
Die Lieferung vom Detektor QUICKTRON 05 A besteht aus:
- Detektionskopf
- Aussortierungseinhe it mit pneumatischen Komponenten, Druckluftregulator usw.
- Steuereinheit
- Anschlusskabel
- Installationshardware
- Bedienungsanweisung
Datenblatt
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Strombedarf: max. 50 W
- Schutzart: IP 66 (IP 69 K)
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 - 95% (ohne Kondensation)
- Geschwindigkeit des Materials, bei der die Metallpartikel sicher erkannt werden: 1,5 – 6,0 m/s
- Stromkabel: 1,8 m mit Stecker
Der QUICKTRON 05 A ist als wirtschaftliche Variante mit einem attraktiven Preis-Leistungs-Verhältnis konzipiert – er kombiniert hohe Empfindlichkeit durch digitale Signalverarbeitung mit einer robusten Konstruktion für maximale Lebensdauer. Im Vergleich zum QUICKTRON 03 R bietet er einen größeren Aperturbereich (DN 50–300 mm gegenüber DN 30–200 mm) sowie die fortschrittlichere Steuereinheit AMD 05 mit automatischer Produkteinstellung, automatischer Kalibrierung und einem Speicher für bis zu 500 Produkteinstellungen. Diese Eigenschaften machen ihn zum meistgenutzten Freifallmetalldetektor zur Kontrolle von Schüttgütern, die im freien Fall gefördert werden.
Der Detektor ist für Schüttgüter konzipiert, die gravitativ durch Rohrleitungen gefördert werden – am häufigsten Granulat, Regranulat, Flakes und Mahlgut in der Kunststoff- und Recyclingbranche sowie andere Schüttgüter in der Chemie-, Gummi- und Maschinenbauindustrie. Er findet auch in der Lebensmittelindustrie Anwendung, z. B. bei der Herstellung von Gewürzen und getrockneten Kräutern, wo Metallverunreinigungen im frei fallenden Produkt zuverlässig ausgeschieden werden müssen. Der Detektor schützt nachgelagerte Maschinen (Spritzgussmaschinen, Extruder) vor Schäden durch metallische Kontaminanten und trägt zur Aufrechterhaltung der Qualität des Endprodukts bei.
Die Empfindlichkeit hängt in erster Linie vom Apertur-Durchmesser ab – je kleiner der Durchmesser, desto höher die Empfindlichkeit. Beim QUICKTRON 05 A mit der kleinsten Apertur DN 50 mm erkennen wir eine Stahlkugel ab 0,3 mm; bei der größten Standardapertur DN 300 mm beträgt die minimale nachweisbare Größe 1,75 mm. Auch die Materialgeschwindigkeit (1,5–6,0 m/s), Dichte, Temperatur und Feuchte beeinflussen die Empfindlichkeit – daher empfehlen wir, die Parameter mit einem kostenlosen Test an Ihrem spezifischen Material zu überprüfen.
Wir liefern Detektoren für Rohrleitungsdurchmesser von DN 50 bis DN 300 mm als Standard. Auf Anfrage können wir einen Detektor mit abweichender Bauhöhe, Apertur-Durchmesser, Rahmen oder auch nicht-standardmäßigem Rohrquerschnitt (quadratisch, rechteckig) liefern, um den spezifischen Anforderungen Ihres Betriebs zu entsprechen.
Die Steuereinheit AMD 05 bietet automatische Produkteinstellung mit Unterdrückung von Störsignalen, automatische Empfindlichkeitskalibrierung, digitale Signalfilterung für stabilen Betrieb in anspruchsvollen Umgebungen sowie kontinuierliche Systemüberwachung. Die Bedienung erfolgt über 4 ergonomische Tasten und ein fünfzeiliges beleuchtetes LCD-Display; in den Speicher können Einstellungen für bis zu 500 Produkte gespeichert werden. Die Einheit kann direkt am Detektorrahmen oder extern montiert werden. Als optionales Zubehör bieten wir Warngeräte (Blinklicht, Summer), Luftdruck- und Klappenpositionsüberwachung, einen Luftkompressor sowie einen Druckluftbehälter an.
Ja, wir liefern den Detektor in einer Vielzahl von Sonderausführungen – darunter ATEX-zertifizierte Versionen für den Einsatz in explosionsgefährdeten Atmosphären, Hochtemperatur-Ausführungen, Ausführungen für Überdruckanwendungen bis 0,3 bar sowie vollständig aus Edelstahl (1.4301 / SS 304) gefertigte Varianten. Bei Anfragen geben Sie bitte die erforderliche ATEX-Zone und -Kategorie oder die spezifischen Betriebsbedingungen an, damit wir die geeignete Konfiguration vorschlagen können.
Die Standardlieferung umfasst den Detektionskopf, die Ausschleuseinheit einschließlich pneumatischer Komponenten und Druckluftregler, die Steuereinheit AMD 05, Anschlusskabel, Installationszubehör und eine Bedienungsanleitung. Die geringe Bauhöhe und die kompakten Abmessungen erleichtern die Integration in bestehende Rohrleitungen ohne aufwendige bauliche Änderungen. Wir betreuen das gesamte Projekt – wir kommen zu Ihnen, messen aus, fertigen nach Ihren Vorgaben, installieren, nehmen in Betrieb und schulen Ihre Mitarbeiter; der autorisierte Garantie- und Kundendienst ist ebenfalls inbegriffen.
Ja – wir führen Tests Ihres Materials an unseren Geräten kostenlos durch, mit einem garantierten Ergebnis innerhalb von drei Tagen. Tests sind besonders wichtig für die korrekte Bestimmung der Detektorempfindlichkeit, da die Leistung vom spezifischen Material und den Betriebsbedingungen abhängt. Nehmen Sie einfach Kontakt mit uns auf, wir vereinbaren die Einsendung von Proben und erstellen ein Testprotokoll.
