Tunneldetektor METRON 07 CI

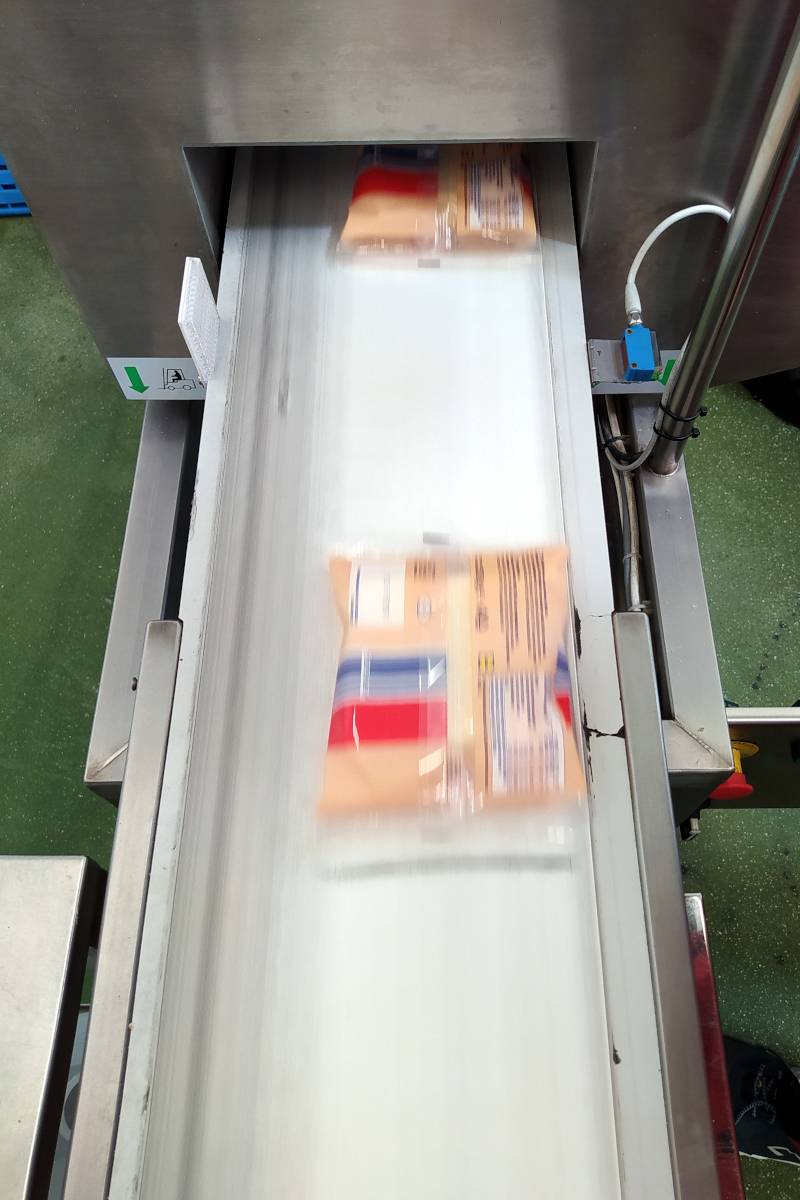

Der Tunneldetektor METRON 07 CI mit der integrierten Steuereinheit dientzur Detektion von Metallkontaminanten in Materialien, die mittels eines Förderbandes befördert werden. Das System imagePHASE ermöglicht die Visualisierung des Produkts auf dem Display der Steuereinheit. Er steht für die Metalldetektoren mit hoher Detektionseffizienz und Verlässlichkeit. Dieser Detektor wurde mit der exzellenten Steuereinheit AMD 07 ausgestattet, die eine ganze Reihe von erweiterten Funktionen besitzt. Das Gerät hat ein Touch-Display, die Bedienung ist also einfach und intuitiv.
Der Metalldetektor METRON 07 CI ermöglicht die Metalldetektion in Materialien, die mittels eines Förderbandes mit der Bandgeschwindigkeit bis zu 30 m/s befördert werden!
Die Umgebungsbedingungen für die Installation der Metalldetektoren METRON 07 CI sind minimal, da die geforderte metallfreie Zone dank der Anwendung der mesuCAGE-Technologie beträchtlich vermindert wurde.
Hauptvorteile eines Tunnel-Metalldetektors
- Tunneldetektor für den Einbau in ein Förderband. Er identifiziert alle Metallpartikeln, sowohl lose, als auch die in Form von Einschlüssen im Endprodukt. Hohe Empfindlichkeit in allen Industriemilieus.
- Die benutzerfreundliche und zuverlässige durch langjährige Anwendung überprüfte Technologie.
- Es wird entweder zur Qualitätskontrolle des zu verarbeitenden Produkts oder als Technologieschutz eingesetzt.
- Minimale Maßanforderungen dank der mesuCAGE-Technologie (Reduzierung der Fläche, auf der keine Metallgegenstände vorhanden sein dürfen).
- Erfüllt die Qualitätsansprüche gemäß den HACCP-, IFS-, BRC- und SQF-Systemen.
Tunneldetektor METRON 07 CI ist:
- Verlässlich – was seine Effizienz und die Metalldetektion angeht
- Widerstandsfähig – angesichts der Technologie und der Leistung
- Konform - im Design und in der Datenverwaltung
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Optionszubehör
Wir können die Detektoren METRON 07 CI mit folgender ergänzender Ausstattung liefern:
- Warnsysteme – Warnleuchte, Signalhorn
- Ein Set von Test-Etalons zur Prüfung der Empfindlichkeit des Detektors
- WLAN
- mesuNET – die Möglichkeit des Fernzugriffs auf die Anlage
- Bedienung der Förderanlage – Richtungswechsel der Förderanlage
- Aussortierung der Kontaminanten – Pusher, Freifall-Einrichtung , Luftdüse, Rückwärtsgang der Förderanlage, Aussortierungsarm usw.
- SW-Modifikationen nach Ihrem Wunsch – Datenübertagung, spezifische Kontrolloperationen
Spezielle Ausführung
Haben Sie spezielle Wünsche in Bezug auf die Ausführung der Metalldetektoren? Zu den üblichsten Wünschen gehören:
- Ausführung für explosionsgefährdetes Umfeld
- Farbige Varianten nach Wunsch
- Spezielle Stromversorgung, Endanschlüsse usw.
- Hitzebeständige Ausführung
- Detektor mit dem Bedienungsdisplay und/oder der Steuereinheit in einem separaten Steuerschrank
Abmessungen
| LH: Durchlasshöhe (mm) | LB: Detektionsbereich (mm) | SH: Stärke | SL: Detektorlänge (mm) | SB: Detektorbreite (mm) |
|---|---|---|---|---|
| 50 | Wählbar | 150 | 260 | LB + 315 |
| 75 | Wählbar | 130 | 260 | LB + 315 |
| 100 - 150 | Wählbar | 115 | 260 | LB + 315 |
| 175 – 200 | Wählbar | 115 | 300 | LB + 315 |
| 225 – 250 | Wählbar | 115 | 350 | LB + 315 |
| 275 – 300 | Wählbar | 115 | 400 | LB + 315 |
| 325 – 350 | Wählbar | 115 | 450 | LB + 315 |
| 375 – 400 | Wählbar | 115 | 500 | LB + 315 |
| 425 – 450 | Wählbar | 115 | 550 | LB + 315 |
| 475 – 500 | Wählbar | 115 | 600 | LB + 315 |
| 550 - 600 | 115 | 650 | LB + 315 |
Metallfreie Zone – MFZ
Für die richtige Funktion der Metalldetektoren ist es unerlässlich, dass sich in der unmittelbaren Nähe der Öffnung des Detektors weder unbewegliche (etwa die Konstruktion oder Deckel des Transportbandes) noch bewegliche Metalle (etwa die Walzen des Förderbandes) befinden. Deshalb wird bei jedem Detektor die MFZ definiert, innerhalb deren keine beweglichen sowie unbeweglichen Metalle vorkommen dürfen. Die Öffnung soll dann in der Mitte der metallfreien Zone liegen. Indem Sie bei der Installierung des Detektors die MFZ einhalten, vermeiden Sie falsche Signale und somit die falsche Aussortierung der Produkte, Sie tragen so zur richtigen Funktion des Detektors bei.
Kontaktieren Sie uns – wir helfen Ihnen bei der Berechnung der MFZ für bewegliche sowie unbewegliche Metalle.
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa den Durchlassmaßen (je niedriger die Durchlasshöhe, desto höher die Empfindlichkeit des Detektors), der Förderbandgeschwindigkeit, der Produktdichte, -temperatur, -feuchtigkeit usw.
Damit wir den richtigen Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Zwecke wählen, empfehlen wir Ihnen, einen Test mit Ihrem Material durchzuführen. Dieser Test wird von uns kostenlos vorgenommen. Bitte kontaktieren Sie uns, wir vereinbaren die Einzelheiten des Tests sowie die Zusendung der Stichprobe von Ihrem Material.
Der Empfindlichkeitsdiagramm bei METRON 07 CI gilt für LB 1,5 x LH
Steuereinheit AMD 07
Eine hochwertige Steuereinheit ist für das richtige Funktionieren jedes Detektors von zentraler Bedeutung. Unsere Steuereinheit wurde mit dem Akzent auf hohe Qualität der Verarbeitung und der angewendeten Komponenten hergestellt.
Das Resultat ist eine stabile Einheit mit vielen Funktionen wie etwa:
- Ethernet-Kommunikation = unbeschränkte Flexibilität
- Eine kompakte Steuereinheit
- Automatische Produkteinstellung mit Unterdrückung des Störsignals sowie einer automatischen Empfindlichkeitskalibrierung
- Dynamisches automatisches Monitoring – maximale Empfindlichkeit des Detektors
- Digitale Signalfiltration zur Erzielung maximaler Stabilität im anspruchsvollen Umfeld
- Monitoring des richtigen Funktionierens des Systems
- Die enge Detektionszone garantiert eine genaue Verteilung der Metalle im Detektionsfeld und somit eine präzise Detektion
- Einfache, intuitive Bedienung – für die Detektorbedienung zentral
- Farb-Display, Diagonale 5,7“
- Im Einstellungs-Gedächtnis können bis zu 500 Produkten gespeichert werden
- Möglichkeit eines Fernzugriffs – Diagnostik, Parameterveränderung, SW-Aktualisierung
- USB-Konnektor – Datenspeicherung, einfache SW-Aktualisierung, Beschleunigung des Service-Eingriffs
Umfang der Lieferung
Die Lieferung vom Detektor METRON 07 CI besteht aus:
- Detektionskopf mit integrierter Steuereinheit
- Bedienungsanweisung
Datenblatt
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Strombedarf: max. 50 W
- Schutzart: IP 66 (IP 69 K)
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 - 95% (ohne Kondensation)
- Maximale Bandgeschwindigkeit des Förderbandes, bei der die Metallpartikel sicher erkannt werden: 30 m/s
- Stromkabel: 1,8 m mit Stecker
Metalldetektoren für Textillinien werden zur Kontrolle von Geweben, Vliesstoffen, Folien und Materialbahnen auf metallische Verunreinigungen eingesetzt — typisch sind gebrochene Nadeln, Maschinenteile oder andere Metallpartikel. Die Detektion erfolgt direkt auf der laufenden Linie ohne Unterbrechung der Produktion.
Der Platten-Metalldetektor METRON 05 ProfiLine ist ein einsegmentiger Flächendetektor für Standard-Textil- und Folienlinien; er erkennt Metall über die gesamte Breite, jedoch ohne genaue Lokalisierung. Der Mehrsegment-Metalldetektor METRON 04 ProfiLine ist ein Mehrsegment-Detektor (3–40 Segmente à 300 mm), der eine präzise Lokalisierung der Kontamination ermöglicht — dadurch wird die Menge des ausgeschleusten Materials minimiert. Der Tunneldetektor METRON 07 CI ist ein in das Förderband integrierter Tunneldetektor für schnellere Linien und Umgebungen mit höheren Hygieneanforderungen (HACCP, IFS, BRC, SQF).
Die Detektionsbreite der Flächendetektoren METRON 05 und METRON 04 ProfiLine reicht von 500 bis 12.000 mm (Schritt 100 mm). Die Standardmaterialgeschwindigkeit beträgt bei METRON 05 und METRON 04 ProfiLine bis zu 10 m/s; in der Hochgeschwindigkeitsversion des METRON 04 ProfiLine bis zu 20 m/s und beim Tunnel-METRON 07 CI bis zu 30 m/s.
Der METRON 04 ProfiLine unterteilt die Detektionsbreite in Segmente von 300 mm; bei Erkennung einer metallischen Verunreinigung zeigt das System genau an, in welchem Segment sie sich befindet. Dadurch muss nicht die gesamte Materialbreite ausgeschleust werden — nur der betroffene Abschnitt wird gestoppt oder markiert, was Ausschuss und Ausfallzeiten reduziert.
Ja, die Detektoren METRON 05 und METRON 04 ProfiLine können horizontal oder vertikal installiert werden, je nach Konfiguration Ihrer Produktionslinie. Vor der Modellauswahl empfehlen wir eine Beratung, damit wir die richtige Anordnung für Ihren Betrieb vorschlagen können.
Flächendetektoren arbeiten im Temperaturbereich von −10 °C bis +50 °C; die Hochtemperaturversion des METRON 04 ProfiLine verträgt bis zu 120 °C. Der Tunnel-METRON 07 CI hat die Schutzart IP 66 / IP 69 K und ist daher feuchtigkeits- und hochdruckwaschbeständig; Flächendetektoren sind nach IP 54 geschützt. Alle Modelle sind vibrations- und fremdfeldfest konstruiert.
Wir übernehmen das gesamte Projekt von der Vor-Ort-Vermessung über Maßanfertigung, Montage und Inbetriebnahme bis zur Einweisung des Bedienungspersonals. Die Steuereinheiten AMD 05, AMD 04 und AMD 07 ermöglichen die Speicherung von bis zu 500 Produktprofilen und die Anbindung an übergeordnete Systeme; der METRON 07 CI bietet zudem Fernzugriff über mesuNET, Ethernet und optional WiFi. Ein autorisierter Garantie- und Nachgarantieservice ist im Lieferumfang enthalten.
