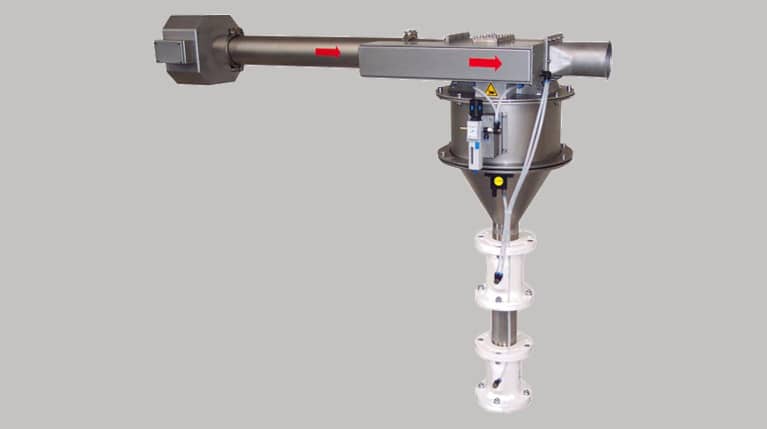

Metalldetektor für Rohrleitungen P-TRON 05 GM V2
Der Metalldetektor für RohrleitungenP-TRON 05 GM V2 dient zur Detektion von Metallpartikeln in Schüttgütern, die in der Rohrleitung mit Hilfe von Vakuum oder Luftdruck befördert werden. Er eignet sich zur Installation in die horizontale sowie vertikale Rohrleitung. Er wurde aus rostfreiem Stahl mit maximalem Akzent auf hygienisches Design hergestellt.
Dank der eingesetzten Detektionstechnologie ist der Detektor gegen Störungen von außen immun, so können Metallpartikel bereits ab 0,4 mm detektiert werden!Standardmäßig liefern wir ihn mit der Eingangsöffnung vom Durchmesser 38 – 200 mm. Die Standardversion ist für das Material von Größe 0,5 – 8,0 mm bestimmt, als Option bieten wir auch die Ausführung für Pulvermaterialien ab 0,0 mm an.
Der Detektor ist vollautomatisch und mit einer Hochgeschwindigkeits-Ausscheideklappe ausgestattet, dies ermöglicht, die metallischen Verunreinigungen hochpräzise zu separieren und somit den Verlust an Gutmaterial zu minimieren. Infolge der ultra-schnellen Umschaltzeit von 50ms kann er die Metalle auch bei der Geschwindigkeit von 30 m/s zuverlässig detektieren und separieren.
Die Installation ist sehr einfach – die metallfreie Zone wird nicht benötigt.
Dieser Detektor hat eine leistungsstarke Steuereinheit AMD 05 mit einer ganzen Reihe von erweiterten Funktionen, wie etwa automatische Produkteinstellung, automatische Kalibrierung oder digitale Systemfiltration. Die Einheit hat ein 5-Zeilen LC-Display und wird mithilfe von 4 ergonomischen Tasten bedient. Ihre Bedienung ist einfach und intuitiv.
Hauptvorteile eines Metalldetektors für Rohrleitungen
- Metalldetektor für die pneumatische Förderung.
- Automatische Detektion und Separierung von allen losen und auch im Material verborgenen Metallen.
- Beständig gegen äußere Störeinflüsse.
- Extrem genaue und zuverlässige Metalldetektion.
- Lieferung einer speziellen Version für abrasive Materialien oder explosive Milieus mit ATEX-Zertifikat möglich.
Das Funktionsprinzip des Detektors
Der Detektor der P-TRON-Reihe wird in Rohrleitungen installiert, in denen Schüttgüter pneumatisch befördert werden. Das zu kontrollierende Material fließt durch die Detektionsspule. Falls das Material metallkontaminiert ist, detektiert die Spule die Metalle und gibt das Signal zur Öffnung der Ausscheideklappe. Die Metalle wird samt dem Materialteil zur Kippe für das Schlechtmaterial umgeleitet. Die Klappe geht dann automatisch in die Ausgangsposition zurück.
Die Detektion und die Separierung der metallischen Verunreinigungen laufen vollautomatisch ab.
Dank der Hochgeschwindigkeits-Ausscheideklappe ist die Funktion sehr schnell und präzise, was den Verlust an Gutmaterial minimiert. Die Zeit für die Separierung des Materials ist einstellbar.
Horizontale Installation
Vertikale Installation
Metalldetektor für Rohrleitungen P-TRON 05 GM V1 ist:
- Verlässlich – im Betrieb und bei der Metalldetektion
- Widerstandsfähig – angesichts der Technologie und der Leistung
- Konform – im Design und in der Datenverwaltung
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Optionszubehör
Die Detektoren P-TRON 02 GM V2 können wir mit folgender ergänzender Ausstattung liefern:
- Warnsysteme – Warnleuchte, Signalhorn usw
- Zähler der Ausscheide-Zyklen
- mesuSET – Bedienung des Detektors via Laptop
- mesuNET – Möglichkeit des Fernzugriffs auf die Anlage
Spezielle Ausführung
Haben Sie spezielle Wünsche in Bezug auf die Ausführung der Metalldetektoren? Zu den üblichsten Wünschen gehören:
- Integrierte Prüfeinheit
- Lackierung RAL nach Kundenwunsch
- Ausführung für explosionsgefährdetes Umfeld
- Größerer Behälter für das ausgeschleuste Material
- Ausscheideklappe aus Hochglanz-Edelstahl
- Ausscheideklappe für Pulvermaterialien
Kontaktieren Sie uns, wir haben eine Lösung direkt für Sie.
Abmessungen
P-TRON 05 GM V2 H – Horizontale Installation
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Größe 1 | 38, 45, 50, 55, 60 | 398 | 480 | 1286 | 350 | 175 | 60 | 187 | 90 | 160 | 11,5 |
| Größe 2 | 60, 70, 75, 80 | 340 | 430 | 1410 | 350 | 175 | 89 | 187 | 98 | 160 | 11,5 |
| Größe 3 | 85 / 100 / 120 | 660 / 296 / 310 | 669 | 1447 | 453 | 235 | 89 | 200 | 96 | 170 | 13 |
| Größe 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 3040 | 690 | 345 | 200 | 250 | 340 | 350 | 13 |
P-TRON 05 GM V2 V UP – Vertikale Installation
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Größe 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Größe 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Größe 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Größe 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
P-TRON 05 GM V2 V DOWN – Vertikale Installation
| Ø A | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | Ø H (mm) | K (mm) | L (mm) | M (mm) | Ø N (mmp | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Größe 1 | 38, 45, 50, 55, 60 | 398 | 340 | 1500 | 350 | 175 | 60 | 473 | 246 | 160 | 11,5 |
| Größe 2 | 60, 70, 75, 80 | 480 | 430 | 1620 | 350 | 175 | 89 | 473 | 250 | 160 | 11,5 |
| Größe 3 | 85 / 100 / 120 | 430 / 296 / 310 | 669 | 1630 | 453 | 235 | 89 | 538 | 324 | 170 | 13 |
| Größe 4 | 150 / 200 | 380 / 450 | 1055 / 915 | 2873 | 690 | 345 | 200 | 250 | 520 | 350 | 13 |
Wir können den Freifalldetektor auch mit einer anderen Höhe, anderem Durchmesser, Rahmen usw. liefern, damit er Ihren Wünschen entspricht.
Kontaktieren Sie uns – wir finden eine Lösung direkt für Sie.
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa vom Durchmesser (je kleiner der Durchmesser, desto empfindlicher der Detektor), der Materialgeschwindigkeit, der Produktdichte, der Temperatur, Feuchtigkeit usw.
Um den geeignetsten Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Applikation bestimmen zu können, empfehlen wir einen Test mit Ihrem Material durchzuführen. Diesen Test machen wir für Sie kostenlos. Bitte kontaktieren Sie uns, wir besprechen die Testdurchführung und die Zusendung von Ihrem Material.
Tabelle der Empfindlichkeit des Detektors P-TRON 05 GM V2
| Model | P-TRON 05 GM V2 38 | P-TRON 05 GM V2 45 | P-TRON 05 GM V2 50 | P-TRON 05 GM V2 55 | P-TRON 05 GM V2 60 | P-TRON 05 GM V2 65 | P-TRON 05 GM V2 70 | P-TRON 05 GM V2 75 | P-TRON 05 GM V2 80 | P-TRON 05 GM V2 100 | P-TRON 05 GM V2 120 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Anschlußdurchmesser (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 100 | 120 |
| Fe-Kugel (mm) | 0,4 | 0,5 | 0,6 | ||||||||
| NE-Kugel (mm) | 0,5 | 0,7 | 0,7 | ||||||||
| SS kulička (mm) | 0,8 | 0,9 | 1,0 | ||||||||
Steuereinheit AMD 05
Eine effiziente Steuereinheit ist für das Funktionieren jedes Detektors grundlegend. Unsere Steuereinheit wurde mit dem Akzent auf die hohe Verarbeitungsqualität sowie auf die Qualität der Komponenten konstruiert.
Das Resultat ist eine stabile Steuereinheit, die eine Reihe von Funktionen besitzt (im Folgenden wird nur eine Auswahl angeführt):
- Automatische Produkteinstellung mit Unterdrückung des Störsignals sowie einer automatischen Empfindlichkeitskalibrierung
- Digitale Signalfiltration – maximale Stabilität im anspruchsvollen Umfeld
- Monitoring des richtigen Funktionierens der Systeme
- Berührungssteuerung – modernes Design
- Einfache 4-Tasten-Bedienung, intuitiv – für die Detektorbedienung grundlegend
- 5-Zeilen LCD
- Die Möglichkeit, die Einstellungen für bis zu 500 Produkte abzuspeichern
- Die Möglichkeit des Fernzugriffs – Diagnostik, Parameteränderung, SW- Aktualisierung
Umfang der Lieferung
Die Lieferung des Detektor P-TRON 05 GM V2 besteht aus:
- Detektionskopf
- Steuereinheit
- Separationseinheit
- Anschlusskabel
- Bedienungsanweisung
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Elektrische Leistung: max. 50 W
- Schutzart: IP 54
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 – 95 % (ohne Kondensation)
- Fördergeschwindigkeit: 0,5 – 30 m/sec
- Benötigter Luftdruck: 6 – 10 bar
- Verbrauch von Druckluft: 0,2 l für eine Separation
- Material: Korngröße 0,5 – 8,0 mm
- Material (Option Powder): 0,0 – 2,0 mm
- Anschlußkabel: 1,8 m mit Stecker
Der P-TRON 05 GM V2 ist vollständig aus Edelstahl mit hygienischem Design gefertigt und erreicht Schutzart IP 66, während der V1 eine Standardausführung mit IP 54 ist. Der V2 bietet höhere Empfindlichkeit (ab 0,4 mm gegenüber 0,6 mm beim V1), einen größeren Aperturbereich (38–200 mm gegenüber 38–120 mm) sowie optional eine Ausführung für Pulvermaterialien. Wenn Ihre Anwendung keine erhöhten Hygieneanforderungen stellt und eine Apertur bis 120 mm ausreicht, wählen Sie den V1; für die Lebensmittel-, Pharma-, Chemieindustrie oder Pulvermaterialien empfehlen wir den V2.
Der P-TRON 05 GM V2 mit einer Apertur von 38 mm detektiert ferromagnetische Partikel ab 0,4 mm, nichtferromagnetische ab 0,5 mm und Edelstahl ab 0,8 mm. Die Empfindlichkeit hängt vom Aperturdurchmesser ab — für eine 65-mm-Apertur: Fe 0,5 mm / NonFe 0,7 mm / SS 0,9 mm; für eine 100-mm-Apertur: Fe 0,6 mm / NonFe 0,7 mm / SS 1,0 mm.
Die Standardversion ist für Schüttgüter von 0,5 bis 8,0 mm ausgelegt (Granulat, Regranulat, Flakes); als Option bieten wir die Powder-Ausführung für Pulvermaterialien im Bereich 0,0 bis 2,0 mm an, die eine spezielle Pulver-Ausscheideklappe umfasst. Kontaktieren Sie uns für die Auswahl und Spezifikation der richtigen Variante.
Der P-TRON 05 GM V2 ist vollständig aus Edelstahl mit hygienischem Design gefertigt, das Schmutzfallen minimiert. Die Schutzart IP 66 gewährleistet Beständigkeit gegen Wasserstrahlen, sodass der Detektor nass gereinigt und abgespült werden kann. Diese Kombination erfüllt die Anforderungen der Lebensmittel-, Pharma- und Chemieindustrie.
Den P-TRON 05 GM V2 liefern wir mit einer Einlassöffnung von 38 bis 200 mm in vier Größengruppen — der Bereich ist damit größer als beim V1 (max. 120 mm) und deckt auch großvolumige Förderleitungen ab. Für nicht standardmäßige Durchmesser, Rahmen oder Bauhöhen erstellen wir ein maßgeschneidertes Angebot.
Ja, wir liefern den Detektor in drei Varianten: H (horizontal), V UP und V DOWN (vertikal). Eine Metal Free Zone ist nicht erforderlich, sodass der Detektor direkt in bestehende Rohrleitungen integriert werden kann, ohne die umgebende Konstruktion zu ändern.
Ja, wir bieten den P-TRON 05 GM V2 mit ATEX-Zertifikat für den Einsatz in explosionsgefährdeten Bereichen an. Diese Ausführung eignet sich zum Beispiel für den Transport brennbarer Pulver oder Granulate. Kontaktieren Sie uns für die Spezifikation Ihrer Anforderungen und die Auswahl der richtigen Variante.
Um das richtige Modell mit der gewünschten Empfindlichkeit auszuwählen, empfehlen wir, einen Test mit Ihrem Material durchzuführen — diesen Service erbringen wir kostenlos. Kontaktieren Sie uns einfach, vereinbaren Sie die Einsendung von Mustern, und wir garantieren Testergebnisse innerhalb von drei Tagen.
