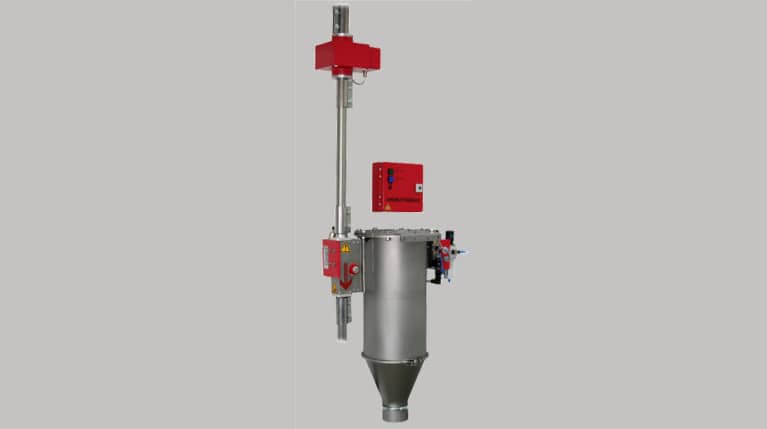

Metalldetektor für Rohrleitungen P-TRON 03 FM
Der preisgünstige Metalldetektor für Rohrleitungen P-TRON 03 FM dient zur Detektion von Metallpartikeln in Schüttgütern, die in der Rohrleitung mit Hilfe von Vakuum befördert werden. Er eignet sich zur Installation in der horizontalen sowie vertikalen Rohrleitung. Er wird zur Detektion von Metallen im Kunststoffmaterial (Granulat, Regranulat, Flocken usw.) eingesetzt.
Der Detektor ist vollautomatisch und mit einer Hochgeschwindigkeits-Ausscheideklappe ausgestattet, dies ermöglicht, die metallischen Verunreinigungen hochpräzise zu separieren und somit den Verlust an Gutmaterial zu minimieren.
Zu den Hauptvorteilen dieses Detektors gehören v.a. der niedrige Preis, was die schnelle Kapitalrendite zur Folge hat,und die einfache Installation.
Diesen Detektor liefern wir standardmäßig mit der Eingangsöffnung vom Durchmesser 38 – 80 mm.
Die Bedienung der Steuereinheit ist sehr einfach, die Einheit ist stabil und widerstandsfähig.
Hauptvorteile eines Metalldetektors für Rohrleitungen
- Metalldetektion für pneumatische Rohrleitungen ohne Materialflussunterbrechung.
- Automatische Detektion und Separierung von allen losen und auch im Material verborgenen Metallen.
- Flexible Installation ins bestehende Rohrnetz - unabhängig von der Richtung des Materialflusses, schnell und kostengünstig.
- Überzeugend einfache Bedienung.
- Genauer und zuverlässiger Betrieb.
Das Funktionsprinzip des Detektors
Der Detektor der P-TRON-Reihe wird in Rohrleitungen installiert, in denen Schüttgüter pneumatisch befördert werden. Das zu kontrollierende Material fließt durch die Detektionsspule. Falls das Material metallkontaminiert ist, detektiert die Spule diese metallische Verunreinigungen und gibt das Signal zur Öffnung der Ausscheideklappe. Die Metalle werden samt dem Materialteil zur Kippe für das Schlechtmaterial umgeleitet. Die Klappe geht dann automatisch in die Ausgangsposition zurück. Die Detektion und die Separierung der metallischen Verunreinigungen laufen vollautomatisch ab.
Dank der Hochgeschwindigkeits-Ausscheideklappe ist die Funktion sehr schnell und präzise, was den Verlust an Gutmaterial minimiert. Die Zeit für die Separierung des Materials ist einstellbar.
Metalldetektor für Rohrleitungen P-TRON 03 FM ist:
- verlässlich – im Betrieb und bei der Metalldetektion
- widerstandsfähig – in der Technologie und Leistung
- schnell - in der Reaktion und der Reinigung
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Optionszubehör
Die Detektoren P-TRON 03 FM können wir mit folgender ergänzender Ausstattung liefern:
- Warnsysteme – Warnleuchte, Signalhorn usw
- Zähler der Ausscheide-Zyklen
Abmessungen
P-TRON 03 FM H – horizontale Installation
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | K (mm) |
|---|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 554 | 75 | 90 | 150 |
| 65, 70, 75, 80 | 310 | 430 | 566 | 80 | 98 | 160 |
P-TRON 03 FM V – vertikale Installation
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) |
|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 246 | 150 | 600 |
| 65, 70, 75, 80 | 310 | 430 | 250 | 160 | 620 |
Wir können den Freifalldetektor auch mit einer anderen Höhe, anderem Durchmesser, Rahmen usw. liefern, damit er Ihren Wünschen entspricht.
Kontaktieren Sie uns, wir finden eine Lösung direkt für Sie.
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa vom Durchmesser (je kleiner der Durchmesser, desto empfindlicher der Detektor), der Materialgeschwindigkeit, der Produktdichte, der Temperatur, Feuchtigkeit usw.
Um den geeignetsten Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Applikation bestimmen zu können, empfehlen wir einen Test mit Ihrem Material durchzuführen. Diesen Test machen wir für Sie kostenlos. Bitte kontaktieren Sie uns, wir besprechen die Testdurchführung und die Zusendung von Ihrem Material.
Tabelle der Empfindlichkeit des Detektors P-TRON 03 FM
| Model | P-TRON 03 FM 38 | P-TRON 03 FM 45 | P-TRON 03 FM 50 | P-TRON 03 FM 55 | P-TRON 03 FM 60 | P-TRON 03 FM 65 | P-TRON 03 FM 70 | P-TRON 03 FM 75 | P-TRON 03 FM 80 |
|---|---|---|---|---|---|---|---|---|---|
| Anschlußdurchmesser (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| Fe-Kugel (mm) | 0,6 | 0,9 | |||||||
| NE-Kugel (mm) | 0,6 | 1,0 | |||||||
| SS-Kugel (mm) | 1,0 | 1,5 | |||||||
Steuereinheit AMD 03
Eine effiziente Steuereinheit ist für das Funktionieren jedes Detektors grundlegend. Unsere Steuereinheit wurde mit dem Akzent auf die hohe Verarbeitungsqualität sowie auf die Qualität der Komponenten konstruiert.
Das Resultat ist eine stabile Steuereinheit, die eine Reihe von Funktionen besitzt (im Folgenden wird nur eine Auswahl angeführt):
- Einfache Bedienung
- Monitoring des richtigen Funktionierens des Systems
- Vibrationseliminierung beim Förderband
- Einfaches Service und Diagnostik
- Kontinuierlicher Ausgleich der Einheit
- Optische Signalisierung der Detektion sowie der Fehler
Umfang der Lieferung
Die Lieferung vom Detektor P-TRON 03 FM besteht aus:
- Detektionskopf
- Steuereinheit
- Anschlusskabel
- Bedienungsanweisung
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Elektrische Leistung: max. 50 W
- Schutzart: IP 54
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 – 95 % (ohne Kondensation)
- Fördergeschwindigkeit: 0,5 – 30 m/sec
- Verbrauch von Druckluft: 0,2 l für eine Separation
- Material: Korngröße max. D=10 mm
- Anschlußkabel: 1,8 m mit Stecker
