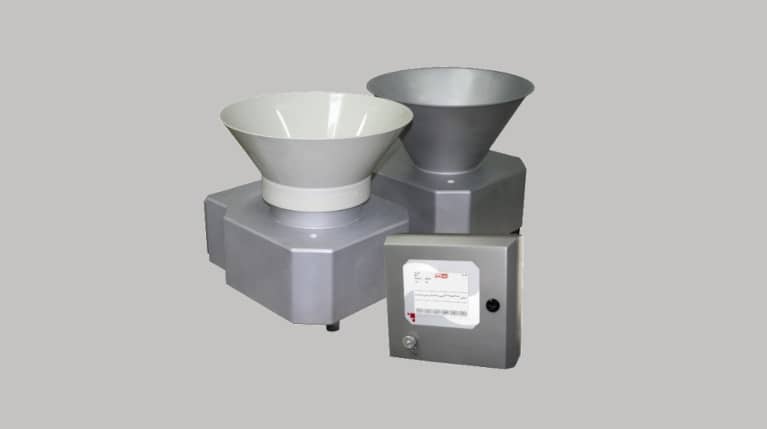

Freifalldetektor METRON 07 FlatLine
Der hochsensitive Freifalldetektor METRON 07 FlatLine dient zur Detektion von Metallpartikeln in Schüttgütern, die durch Rohrleitung befördert werden.
Der Detektor METRON 07 FlatLinelässt sich dank der eingesetzten mesuCAGE-Technologie, seiner niedrigen Höhe und seinen kompakten Ausmaßen in der bestehenden Rohrleitung einfach integrieren. Er wird häufig unterhalb von Waagen und Abfüllmaschinen installiert. Optional wird er mit einem austauschbaren Trichter ausgestattet.
Diesen Freifalldetektor liefern wir standardmäßig für Rohrleitung vom Durchmesser 100 – 250 mm.
Er ist aus rostfreiem Edelstahl mit Akzent auf hygienisches Design hergestellt. Es gibt weder unzugängliche Ecken noch blinde Taschen, wo sich das Material absetzen könnte!
Dieser Detektor ist mit der exzellenten Steuereinheit AMD 07 ausgestattet, die eine ganze Reihe von erweiterten Funktionen besitzt. Die Einheit hat ein Touch-Display, ihre Bedienung ist deshalb leicht und intuitiv. Sie ermöglicht permanentes Monitoring von elektronischen sowie mechanischen Teilen. Das mesuNET-System ermöglicht den Fernzugriff auf die Anlage. Die Einheit ist ein Teil vom Detektor, sie kann allerdings auch außerhalb vom Detektor installiert werden.
METRON 07 steht für Metalldetektoren mit maximaler Detektionsgenauigkeit und höchster Verlässlichkeit. Die Detektorspule hat mehrere abschirmende Schichten und braucht somit keinen Plastiksensorrohr. Deshalb ist der Detektor gegen elektromagnetische Störungen von außen immun, was eine extrem präzise Metalldetektion ermöglicht.
Hauptvorteile eines Freifall-Metalldetektors
- Metalldetektor zum Einbau unter Waagen und Füllmaschinen. Identifiziert alle Metallpartikeln, sowohl lose, als auch die in Form von Einschlüssen im Endprodukt. Hochgenaue und zuverlässige Metalldetektion. Revolutionär einfache Bedienung. Mindestmaßanforderungen.
- Erfüllt die Qualitätsansprüche laut den HACCP-, IFS-, BRC- und SQF-Systemen.
- Variabel und flexibel dank dem maßgeschneiderten Systemkonzept.
Tunneldetektor METRON 07 FlatLine ist:
- Verlässlich – was seine Effizienz und die Metalldetektion angeht
- Widerstandsfähig – angesichts der Technologie und der Leistung
- Einfach - angesichts der Installation und Bedienung
Kundenbetreuung
Wir betreuen Ihr Projekt von Anfang bis Ende. Bei uns endet es nicht mit einer Bestellung. Wir gewähren Ihnen volle Kundenunterstützung während der gesamten Nutzungsdauer des Separators.
1.
Vorortbesichtigung
2.
Lösungsvorschlag
3.
Produktion nach Maß
4.
Installation
5.
Inbetriebnahme
6.
Autorisierter Service
Wir garantieren die Durchführung der Tests binnen drei tage!
Vergewissern Sie sich, dass unsere Geräte Ihre Erwartungen perfekt erfüllen!
Wir testen Ihr Material in unseren Magnetsbscheidern KOSTENLOS!
Optionszubehör
Die Detektoren METRON 07 FlatLine können wir mit folgender ergänzender Ausstattung liefern:
- Warnsysteme – Warnleuchte, Signalhorn u.a.
- mesuSET – Bedienung des Detektors via Laptop
- mesuNET – Möglichkeit des Fernzugriffs auf die Anlage
- Austauschbarer Trichter
- WLAN
- Test-Etalons
Spezielle Ausführung
Haben Sie spezielle Wünsche in Bezug auf die Ausführung der Metalldetektoren? Zu den üblichsten Wünschen gehören:
- Ausführung für explosionsgefährdete Umgebung
- Farbvarianten auf Wunsch
Abmessungen
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|---|
| 100 | 250 | 150 | 159 | 250 | 225 | 125 |
| 120 | 250 | 150 | 149 | 250 | 225 | 125 |
| 150 | 350 | 150 | 207 | 300 | 275 | 175 |
| 175 | 350 | 150 | 183 | 300 | 275 | 175 |
| 200 | 350 | 150 | 170 | 365 | 310 | 170 |
| 250 | 350 | 200 | 177 | 450 | 400 | 200 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | N: (mm) | HMOTNOST (kg) |
|---|---|---|---|---|---|---|
| M6 | 15 | 50 | 250 | 334 | 42 | 25 |
| M6 | 15 | 50 | 250 | 334 | 42 | 28 |
| M6 | 15 | 50 | 230 | 384 | 42 | 30 |
| M6 | 15 | 50 | 230 | 384 | 42 | 32 |
| M8 | 30 | 88 | 230 | 439 | 42 | 35 |
| M8 | 30 | 115 | 230 | 529 | 80 | 40 |
Wir können den Freifalldetektor auch mit einer anderen Höhe, anderem Durchmesser, Rahmen usw. liefern, damit er Ihren Wünschen entspricht.
Wir werden Sie um die Spezifikation der verlangten Modifikationen bitten und Ihnen ein Angebot direkt für Ihren Betrieb schicken.
Metallfreie Zone – MFZ
Für die richtige Funktion der Metalldetektoren ist es unerlässlich, dass sich in der unmittelbaren Nähe der Öffnung des Detektors weder unbewegliche (etwa die Konstruktion oder Deckel des Transportbandes) noch bewegliche Metalle (etwa die Walzen des Förderbandes) befinden. Deshalb wird bei jedem Detektor die MFZ definiert, innerhalb deren keine beweglichen sowie unbeweglichen Metalle vorkommen dürfen. Die Öffnung soll dann in der Mitte der metallfreien Zone liegen. Indem Sie bei der Installierung des Detektors die MFZ einhalten, vermeiden Sie falsche Signale und somit die falsche Aussortierung der Produkte, Sie tragen so zur richtigen Funktion des Detektors bei.
Kontaktieren Sie uns – wir helfen Ihnen bei der Berechnung der MFZ für bewegliche sowie unbewegliche Metalle.
Ein großer Vorteil dieses Metalldetektors ist die Tatsache, dass keine metallfreie Zone notwendig ist.
Detektorempfindlichkeit
Die Detektorempfindlichkeit wird von vielen Parametern bedingt, etwa den Durchlassmaßen (je niedriger die Durchlasshöhe, desto höher die Empfindlichkeit des Detektors), der Förderbandgeschwindigkeit, der Produktdichte, -temperatur, -feuchtigkeit usw.
Damit wir den richtigen Metalldetektor mit der erwünschten Empfindlichkeit für Ihre Zwecke wählen, empfehlen wir Ihnen, einen Test mit Ihrem Material durchzuführen. Dieser Test wird von uns kostenlos vorgenommen. Bitte kontaktieren Sie uns, wir vereinbaren die Einzelheiten des Tests sowie die Zusendung der Stichprobe von Ihrem Material.
Tabelle der Empfindlichkeit des Detektors METRON 07 FlatLine
| Model | 100 | 120 | 150 | 175 | 200 | 250 |
|---|---|---|---|---|---|---|
| Empfindlichkeit – Stahlkugel Dm. (mm) | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 |
Steuereinheit AMD 07
Eine hochwertige Steuereinheit ist für das richtige Funktionieren jedes Detektors von zentraler Bedeutung. Unsere Steuereinheit wurde mit dem Akzent auf hohe Qualität der Verarbeitung und der angewendeten Komponenten hergestellt.
Das Resultat ist eine stabile Einheit mit vielen Funktionen wie etwa:
- Ethernet-Kommunikation = unbeschränkte Flexibilität
- Eine kompakte Steuereinheit
- Automatische Produkteinstellung mit Unterdrückung des Störsignals sowie einer automatischen Empfindlichkeitskalibrierung
- Dynamisches automatisches Monitoring – maximale Empfindlichkeit des Detektors
- Digitale Signalfiltration zur Erzielung maximaler Stabilität im anspruchsvollen Umfeld
- Monitoring des richtigen Funktionierens des Systems
- Die enge Detektionszone garantiert eine genaue Verteilung der Metalle im Detektionsfeld und somit eine präzise Detektion
- Einfache, intuitive Bedienung – für die Detektorbedienung zentral
- Farb-Display, Diagonale 5,7“
- Im Einstellungs-Gedächtnis können bis zu 500 Produkten gespeichert werden
- Möglichkeit eines Fernzugriffs – Diagnostik, Parameterveränderung, SW-Aktualisierung
- USB-Konnektor – Datenspeicherung, einfache SW-Aktualisierung, Beschleunigung des Service-Eingriffs
Umfang der Lieferung
Die Lieferung vom Detektor METRON 07 FlatLine besteht aus:
- Detektionskopf
- Steuereinheit
- Anschlusskabel
- Installationshardware
- Bedienungsanweisung
Datenblatt
- Stromversorgung: 100 – 240 V AC, 50/60 Hz
- Strombedarf: max. 75 W
- Schutzart: IP 66
- Minimale Betriebstemperatur: - 10 °C
- Maximale Betriebstemperatur: + 50 °C
- Relative Luftfeuchtigkeit: 0 - 95% (ohne Kondensation)
- Unterdruck: max. 0,5 bar
- Stromkabel: 1,8 m mit Stecker
Freifall-Metalldetektoren sind spezialisierte Geräte zur Kontrolle von Schüttgütern und frei fließenden Materialien, die durch ein Rohr oder einen Kanal unter dem Einfluss der Schwerkraft geleitet werden. Sie werden in Produktionslinien der Lebensmittel-, Pharma- oder Chemieindustrie eingesetzt, wo sie Metallverunreinigungen erkennen und automatisch aussondern, bevor das Produkt weiterverarbeitet oder verpackt wird.
Wir bieten sechs Modelle von Freifall-Metalldetektoren für die Lebensmittelindustrie an: Freifalldetektor METRON 07 PowerLine, Freifalldetektor METRON 07 FlatLine, Freifall-Metalldetektor QUICKTRON 07 RH HyQ Clean, Freifall detektor QUICKTRON 05 A, Freifalldetektor METRON 05 CR und Metalldetektor PHARMATRON 07 HQ. Jedes Modell ist für spezifische Anwendungen konzipiert und unterscheidet sich in Empfindlichkeit, Ausführung und Steuereinheit.
Die Empfindlichkeit hängt vom jeweiligen Modell und dem Öffnungsdurchmesser ab. Beispielsweise erreicht der Freifalldetektor METRON 07 PowerLine eine Empfindlichkeit von bis zu 0,4 mm für Eisenmetalle (Fe), 0,5 mm für Nichteisenmetalle (NFe) und 1,5 mm für Edelstahl (SS). Der Freifall-Metalldetektor QUICKTRON 07 RH HyQ Clean erkennt Fe ab 0,5 mm, NFe ab 0,6 mm und SS ab 1,5 mm. Die genauen Werte hängen stets vom Öffnungsdurchmesser und den Eigenschaften des geprüften Produkts ab.
Die Metal Free Zone (MFZ) ist ein Schutzbereich um den Detektor, in dem keine Metallkonstruktionen platziert werden dürfen, um Interferenzen mit der Detektion zu vermeiden. Beim Freifalldetektor METRON 07 PowerLine und Freifalldetektor METRON 07 FlatLine ist dank eines speziellen Konstruktionskonzepts keine Metal Free Zone erforderlich, was die Montage erheblich vereinfacht und Platz in der Produktionslinie spart. Der Freifall detektor QUICKTRON 05 A und der Freifalldetektor METRON 05 CR benötigen eine Metal Free Zone.
Ein Freifall-Metalldetektor arbeitet nach dem Prinzip der elektromagnetischen Induktion. Das Material fällt unter dem Einfluss der Schwerkraft frei durch den Detektionskopf, der ein elektromagnetisches Feld erzeugt. Enthält das Material eine Metallverunreinigung, verursacht diese eine Änderung dieses Feldes, die das Gerät sofort registriert. Die Steuereinheit aktiviert dann einen automatischen Auswerfer, der das kontaminierte Produkt aus dem Produktionsprozess entfernt.
Die Detektoren sind mit zwei Arten von Steuereinheiten ausgestattet. Die Modelle QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine und PHARMATRON 07 HQ verwenden die Einheit AMD 07 mit einem 5,7"-Farbtouchscreen, Ethernet-Anschluss, mesuNET-Fernzugriff und Speicher für 500 Produkte. Die Modelle QUICKTRON 05 A und METRON 05 CR sind mit der Einheit AMD 05 ausgestattet, mit einem 5-zeiligen LCD-Display, 4 Tasten und Speicher für 500 Produkte.
Ja, unsere Freifall-Metalldetektoren sind für die Lebensmittelindustrie zertifiziert und konstruiert — sie erfüllen Hygieneanforderungen und bestehen aus Materialien, die für den Kontakt mit Lebensmitteln geeignet sind. Der Metalldetektor PHARMATRON 07 HQ ist speziell für die Pharmaindustrie mit höchsten Anforderungen an Hygiene und Detektionsempfindlichkeit konzipiert. Alle Modelle erfüllen die geltenden Normen und Vorschriften der EU.
Wir bieten umfassenden Kundendienst einschließlich Installation, Inbetriebnahme, Bedienerschulung und regelmäßiger Kalibrierung. Zur Überprüfung der korrekten Detektorfunktion stehen Testmuster (test pieces) für regelmäßige Empfindlichkeitsprüfungen zur Verfügung. Kunden können auch den mesuNET-Fernzugriff zur Überwachung und Verwaltung der Detektoren über das Netzwerk nutzen — verfügbar bei Modellen mit der Steuereinheit AMD 07.
