Plattenrohrmagnet - Zuckerproduktion (Fallstudie)
In dieser Fallstudie möchten wir Ihnen ein typisches Beispiel für die Anwendung eines Platten-Magnetabscheiders – des sogenannten Plattenrohr-Magnets – zeigen.
Er erfüllt seine Funktion in der Zuckerfabrik bei der Trennung von Eisenteilchen aus Kristallzucker. Die Zuckerfraktion beträgt 0,6 mm.

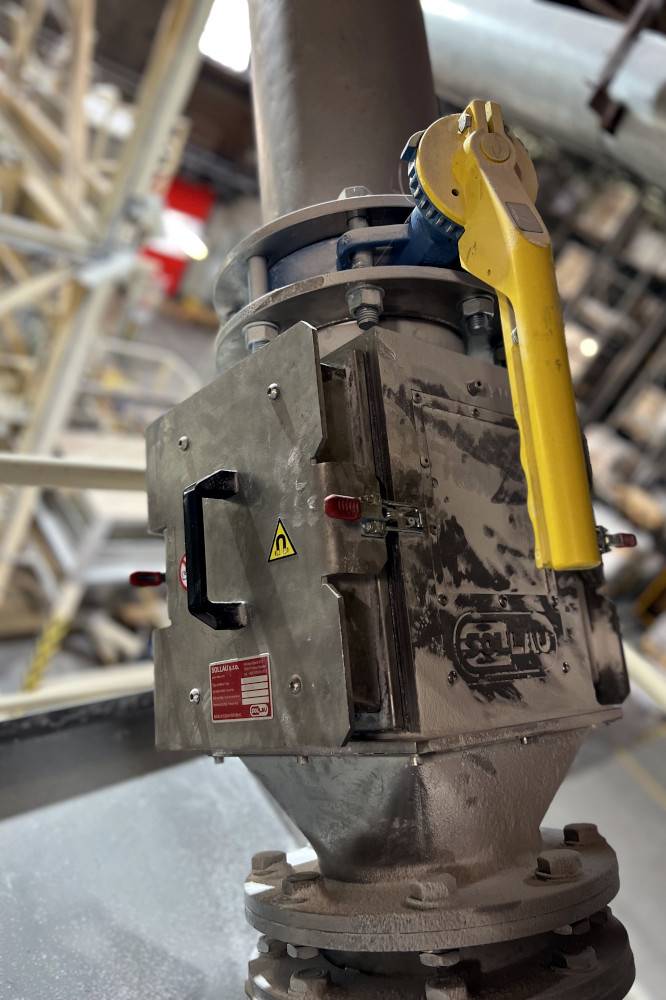

Der Magnetabscheider wird in ein Rohr mit einem Durchmesser von 200 mm installiert und verarbeitet 25 – 30 Tonnen Kristallzucker pro Stunde!
Der Kunde wollte auch sehr feine Partikel ab 0,5 mm Größe abscheiden. Aus diesem Grund haben wir uns für einen Magnetabscheider entschieden, der mit den stärksten Neodym-Magneten bestückt ist. Der Magnetabscheider generiert deshalb ein extrem starkes Magnetfeld von 7 500 G und erfüllt den Kundenwunsch – nämlich Eisenverschmutzung ab 0,5 mm abzuscheiden. Außerdem, am Separatoreingang befindet sich eine handbetätigte Klappe, die den Materialfluss stoppt, wenn der Abscheider gereinigt werden muss.
Für eine Zuckerfabrik ist es typisch, dass die Trennung je nach Größe der aufgefangenen Eisenpartikel in mehreren Schritten erfolgt. In dieser Phase der Produktion haben wir Eisenverschmutzung von mehr als 0,5 mm abgeschieden. Um eine perfekte Produktreinheit zu erreichen, haben wir in der Endphase der Produktion unseren Gitter-Magnet im Gehäuse
MSS-MC LUX installiert, der ein magnetisches Feld von 18 700 G generiert, was ermöglicht, Eisenpartikel ab 1 µm abzuscheiden. Der Klient war mit unserer Lösung völlig zufrieden.
Für jede Produktionsphase ist ein anderer Typ des Magnetabscheiders geeignet. Unsere Kollegen helfen Ihnen, den am besten geeigneten Magnetabscheider für die jeweilige Anwendung zu finden!
Angewandte Anlage: Plattenmagnetabscheider ML 200 N
